电阻和变阻器
第十五章第一节

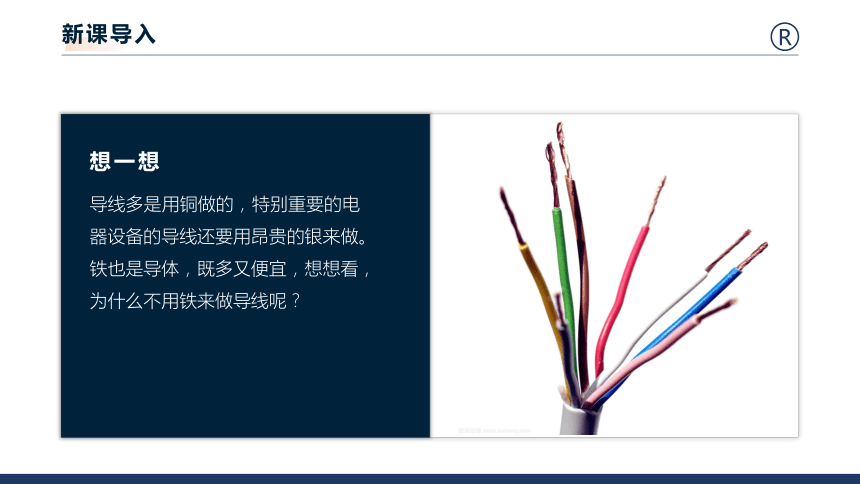

导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？
想一想
新课导入
把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
实验
灯泡亮
度不同
电路两次
电流不同
导体对电流的阻碍作用不同
做一做

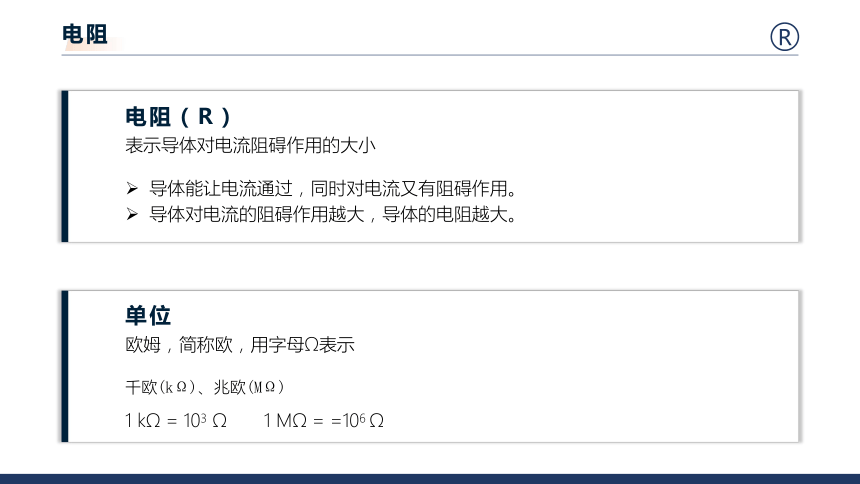

表示导体对电流阻碍作用的大小
电阻（R）
导体能让电流通过，同时对电流又有阻碍作用。
导体对电流的阻碍作用越大，导体的电阻越大。
单位
欧姆，简称欧，用字母Ω表示
千欧(kΩ)、兆欧(MΩ)
1 kΩ = 103 Ω 1 MΩ = =106 Ω
电阻

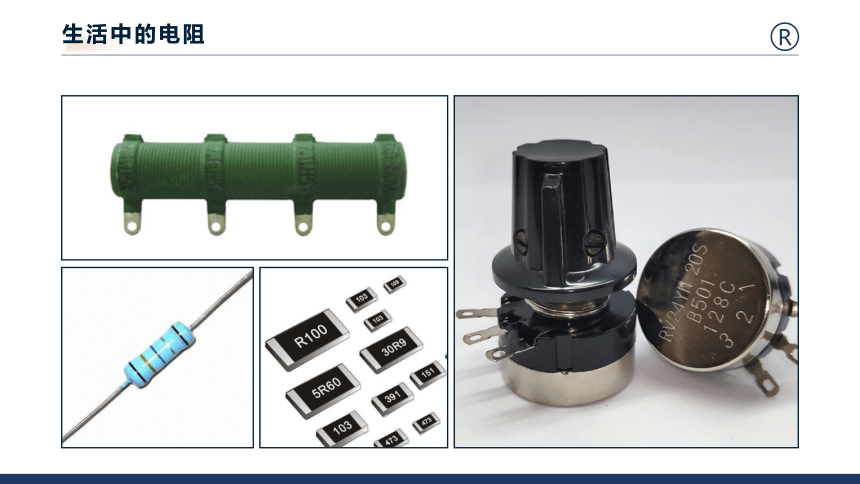

生活中的电阻
影响电阻大小的因素
提出问题
猜想假设
电阻的大小和哪些因素有关？
电阻的大小是否跟导体的长度有关；
电阻的大小是否跟导体的粗细有关；
电阻的大小是否跟导体的种类有关；
电阻的大小是否跟导体的温度有关；
实验
设计实验

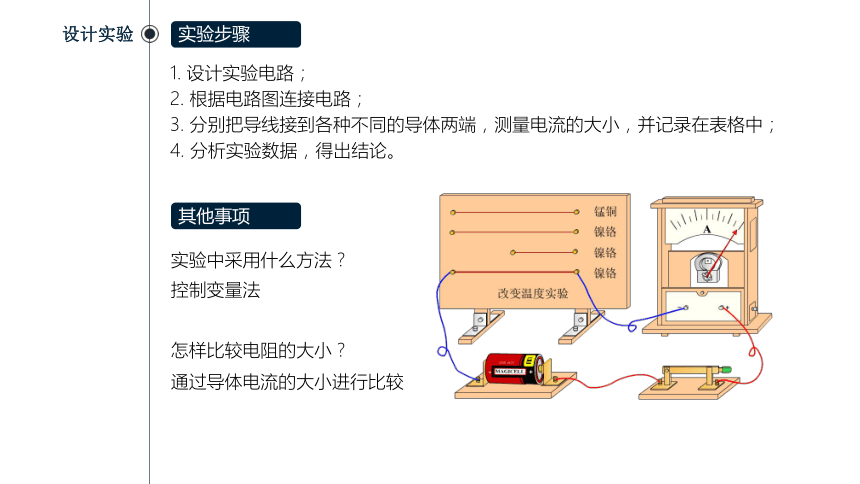

实验步骤
1. 设计实验电路；
2. 根据电路图连接电路；
3. 分别把导线接到各种不同的导体两端，测量电流的大小，并记录在表格中；
4. 分析实验数据，得出结论。
控制变量法
实验中采用什么方法？
怎样比较电阻的大小？
通过导体电流的大小进行比较
其他事项
进行实验
收集数据
实验数据
分析论证
次数
材料
长度(m)
横截面积(mm2)
电流(A)
1
锰铜
1
0.5
2
镍铬
1
0.5
3
镍铬
0.5
0.5
4
镍铬
1
1
{2D5ABB26-0587-4C30-8999-92F81FD0307C}0.8
0.6
1
1.2
导体的电阻与长度有关。材料、横截面积相同，导体越长，电阻越大
导体的电阻与横截面积有关。材料、长度相同，导体的横截面积越大，电阻越小
由1、2可得
导体的电阻与材料有关
由2、3可得
由2、4可得
电阻与温度有关
电阻与温度
实验
电阻的影响因素
导体的电阻与长度有关。材料、横截面积相同，导体越长，电阻越大
导体的电阻与横截面积有关。材料、长度相同，导体的横截面积越大，电阻越小
导体的电阻与材料有关
导体的电阻与温度有关
电阻是导体本身的一种特性，与导体两端电压大小和通过导体的电流大小无关
一般地，不考虑温度对电阻的影响
注意
总结
通过调节台灯上的旋钮，便可以调节台灯的亮度。这是为什么呢？
想一想
想一想
沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？
小灯泡的亮度随着夹子在铅笔芯上移动发生连续的变化，接入电路的笔芯越短，电阻越小，小灯泡越亮。
改变连入电路中的电阻线的长度，可以改变接入电路中的电阻，从而可以改变电路中的电流。
做一做
原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
滑动变阻器
构 造
结构示意图
电路图符号
铭牌含义
“20Ω 2A”
变阻器的最大阻值是20Ω
允许通过的最大电流是2A
滑动变阻器的接法
滑动变阻器的正确接法：一上一下
电路中开关闭合前，滑动变阻器应接入最大阻值
正确接法
错误接法
如图所示,向右移动滑片时,电阻的变化效果相同的是(　　)
A.甲和乙 B.甲和丙 C.甲和丁 D.乙和丁
C
练习
电阻箱
指针所指数值乘以倍率后相加
能表示出阻值的变阻器
读数方法
1592Ω
电阻箱
