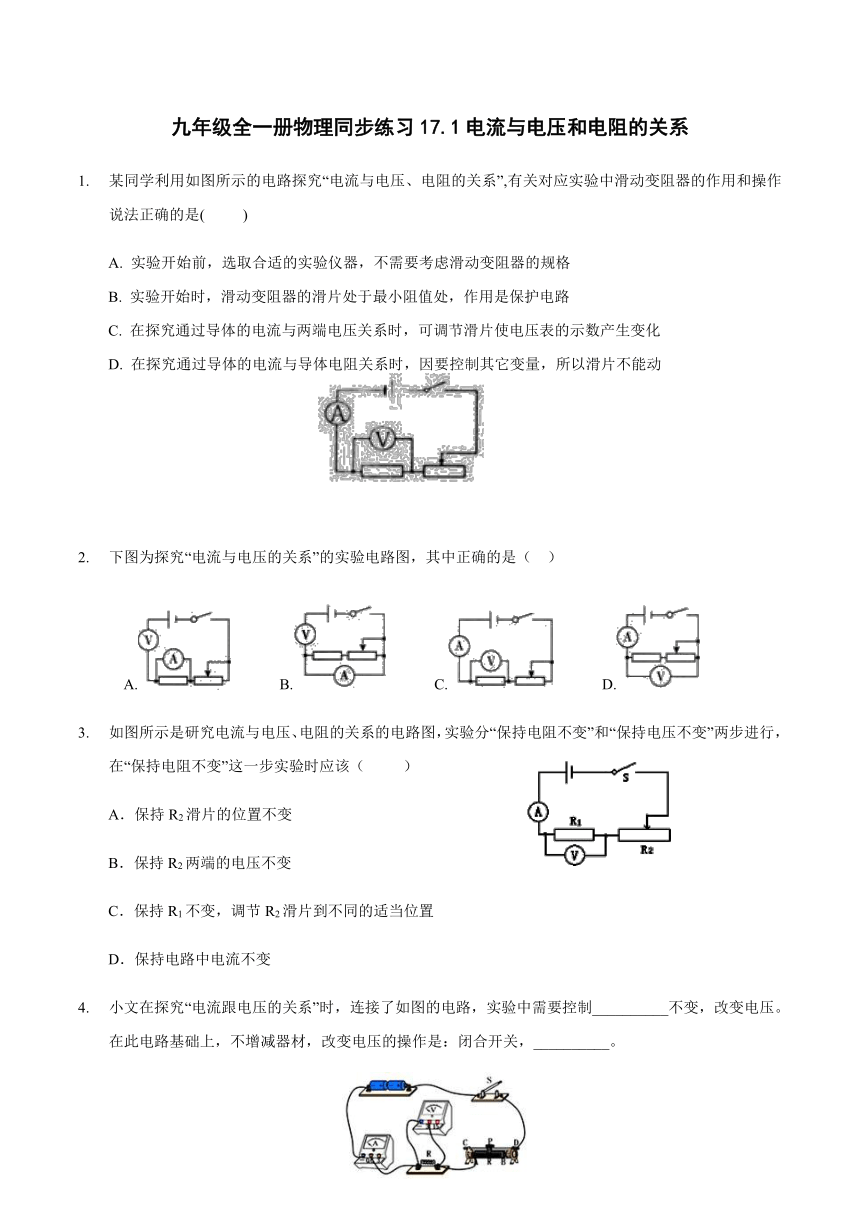

九年级全一册物理同步练习17.1电流与电压和电阻的关系
某同学利用如图所示的电路探究“电流与电压、电阻的关系”,有关对应实验中滑动变阻器的作用和操作说法正确的是(
)
A.
实验开始前,选取合适的实验仪器,不需要考虑滑动变阻器的规格
B.
实验开始时,滑动变阻器的滑片处于最小阻值处,作用是保护电路
C.
在探究通过导体的电流与两端电压关系时,可调节滑片使电压表的示数产生变化
D.
在探究通过导体的电流与导体电阻关系时,因要控制其它变量,所以滑片不能动
下图为探究“电流与电压的关系”的实验电路图,其中正确的是(?
?)
B.
C.
D.
如图所示是研究电流与电压、电阻的关系的电路图,实验分“保持电阻不变”和“保持电压不变”两步进行,在“保持电阻不变”这一步实验时应该(

保持R2滑片的位置不变
保持R2两端的电压不变
保持R1不变,调节R2滑片到不同的适当位置
保持电路中电流不变
小文在探究“电流跟电压的关系”时,连接了如图的电路,实验中需要控制__________不变,改变电压。在此电路基础上,不增减器材,改变电压的操作是:闭合开关,__________。

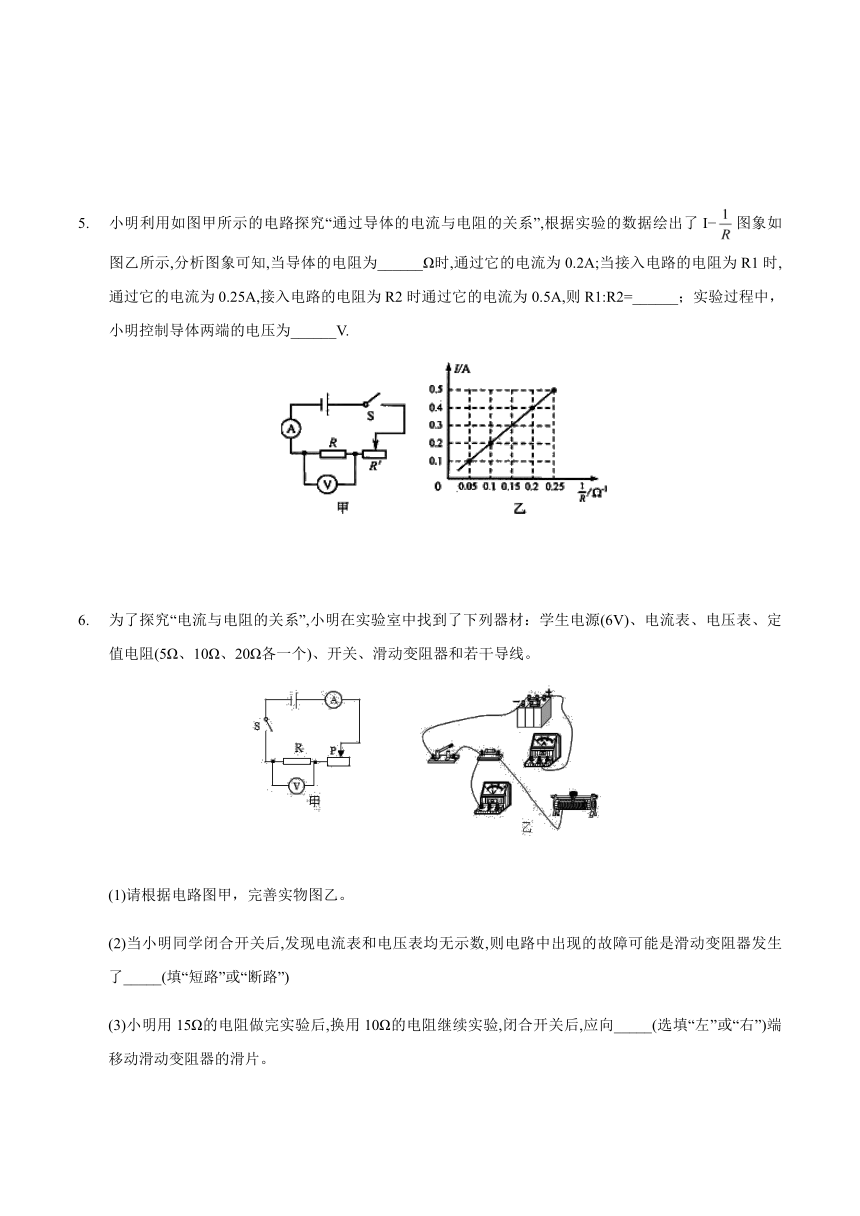

小明利用如图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I?图象如图乙所示,分析图象可知,当导体的电阻为______Ω时,通过它的电流为0.2A;当接入电路的电阻为R1时,通过它的电流为0.25A,接入电路的电阻为R2时通过它的电流为0.5A,则R1:R2=______;实验过程中,小明控制导体两端的电压为______V.
为了探究“电流与电阻的关系”,小明在实验室中找到了下列器材:学生电源(6V)、电流表、电压表、定值电阻(5Ω、10Ω、20Ω各一个)、开关、滑动变阻器和若干导线。
(1)请根据电路图甲,完善实物图乙。
(2)当小明同学闭合开关后,发现电流表和电压表均无示数,则电路中出现的故障可能是滑动变阻器发生了_____(填“短路”或“断路”)
(3)小明用15Ω的电阻做完实验后,换用10Ω的电阻继续实验,闭合开关后,应向_____(选填“左”或“右”)端移动滑动变阻器的滑片。
(4)小明想将定值电阻换成小灯泡来探究电流与电压的关系,小胡认为他的实验方案不可行,小胡的理由是___________________________。
为了研究通过导体的电流与导体两端的电压的关系,小明设计了图甲所示的电路。电源电压恒为3V,R1是定值电阻,R2是滑动变阻器。
(1)若按实物图进行实验,闭合开关,移动滑动变阻器的滑片,将会出现的现象是_____________________。
(2)经检查,是实验电路中一根导线连接错误,请在答题卡上×掉错误的连线,画出正确的连线(只允许改动图中的一根导线)。
(3)根据实验目的和已知信息,帮助小明同学设计本实验记录数据所需的表格。
在探究导体的电流跟电阻关系的实验中:
(1)请用笔画线代替导线,将如图1所示的实验电路连接完整;
(2)开关闭合前,滑片要移至最______端(选填“左”或“右”)
(3)某小组同学选择了阻值不同的多个定值电阻做实验,实验过程中,每次更换定值电阻R后,都应通过调节____________,保持_______________示数不变;
(4)该小组的两位同学分别描绘了电流随电阻变化的I?R图象(如图2所示),正确的是_______________。(填选项字母)
小明同学在做“探究电流与电压的关系”实验时,准备了以下器材:干电池(1.5V)?两节,电流表、电压表、滑动变阻器(20Ω、2A)、定值电阻(5Ω)、开关各一只,导线若干。
(1)用笔画线代替导线,将图甲中的实物图连接完整。
(2)连接电路,闭合开关前,滑动变阻器滑片P应处于______(选填“A”或“B”)端。
(3)闭合开关,发现电流表无示数,电压表指针有明显偏转,原因可能是____________。
(4)实验中,要使电压表示数变大,滑动变阻器滑片?P?应向______(选填“左”或“右”)移动。
(5)实验过程中,电流表的示数如图乙所示,此时电路中的电流为______A。
(6)实验中通过调节滑动变阻器滑片P,测出通过定值电阻?R?的不同电流和对应的电?压值如表所示,老师看后说其中一次是错误的,帮小明分析出错的是第_____?次,原因是_________________________________。
10.
用图甲电路探究“电流与电阻的关系”,电源电压恒为3V,滑动变阻器规格为“50Ω,2A”。
(1)请用笔画线代替导线,将甲图中电压表连入电路,测R两端的电压
(2)滑片P移至阻值最大处,将5Ω电阻接入电路,闭合开关。移动滑片P发现,电压表有示数,电流表始终无示数,其原因可能是______(只填序号)
A.?R短路?
??B.R断路?????
C.滑动变阻器短路
(3)排除故障后,移动滑片P使电压表示数如图乙所示,记下电压表和电流表示数
(4)将5Ω电阻换成10Ω电阻,为保持电压表示数不变,滑片P应向___(选填“A”或“B”)端移动;
(5)若每次实验均选用单个定值电阻连入电路,实验室还有“15Ω,20Ω,30Ω,35Ω,50Ω”5个电阻,你认为能供继续本实验的电阻最多还有______个
(6)利用可选电阻继续实验,得到结论:电压一定时,导体中的电流与导体电阻成_____比
