2020鲁科版八年级物理章节专题训练——专题：透镜及其应用（word含解析）

2020鲁科版八年级物理章节专题训练——专题九：透镜及其应用

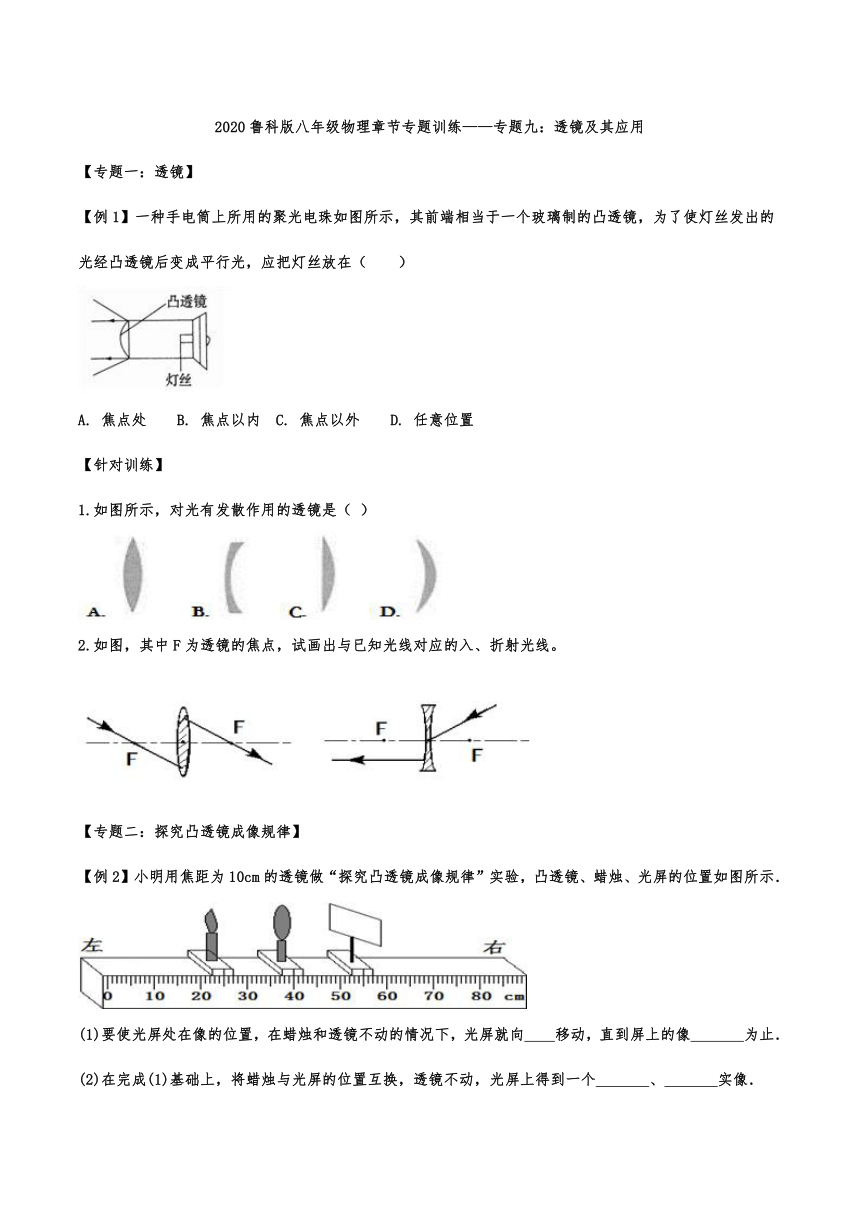

【专题一：透镜】
【例1】一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（ ）
A. 焦点处 B. 焦点以内 C. 焦点以外 D. 任意位置
【针对训练】
1.如图所示，对光有发散作用的透镜是（ ）
2.如图，其中F为透镜的焦点，试画出与已知光线对应的入、折射光线。
【专题二：探究凸透镜成像规律】
【例2】小明用焦距为10cm的透镜做“探究凸透镜成像规律”实验，凸透镜、蜡烛、光屏的位置如图所示．
(1)要使光屏处在像的位置，在蜡烛和透镜不动的情况下，光屏就向 移动，直到屏上的像 为止．
(2)在完成(1)基础上，将蜡烛与光屏的位置互换，透镜不动，光屏上得到一个 、 实像．

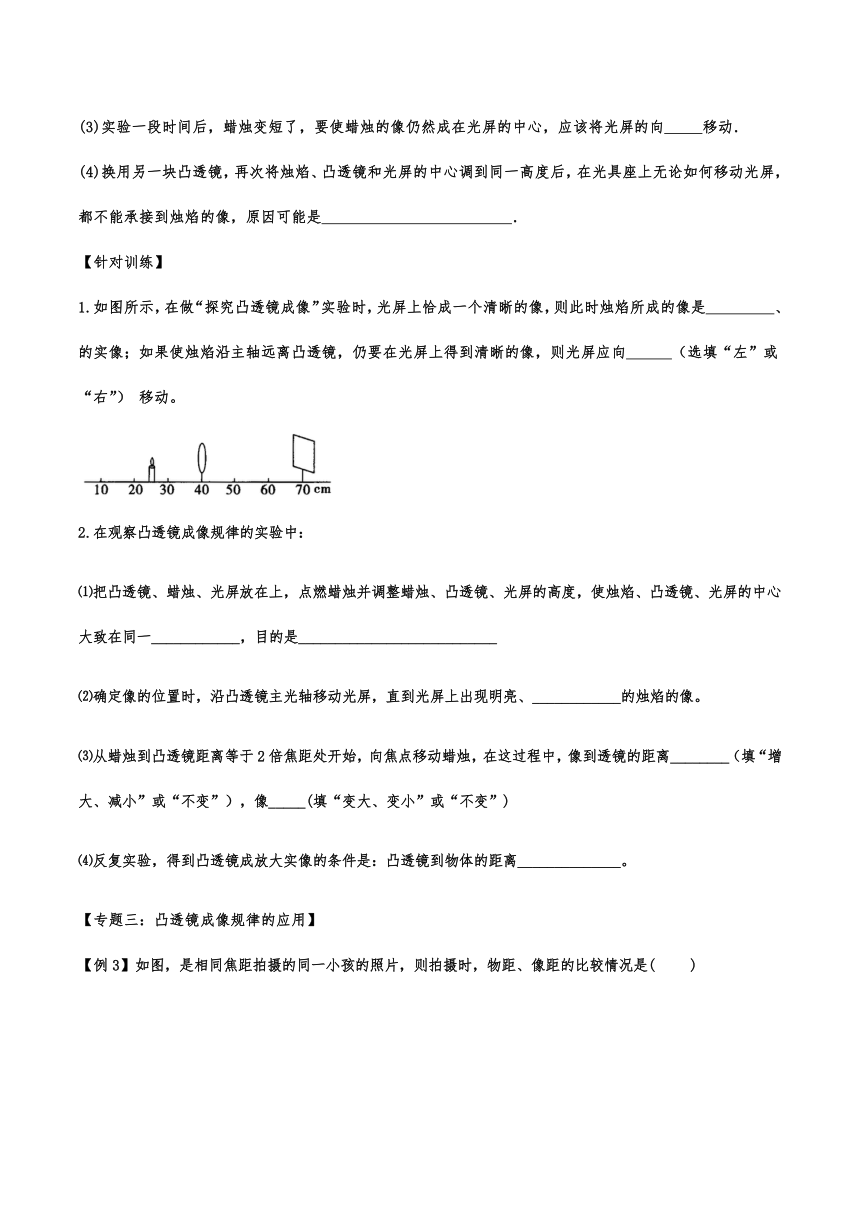

(3)实验一段时间后，蜡烛变短了，要使蜡烛的像仍然成在光屏的中心，应该将光屏的向 移动．
(4)换用另一块凸透镜，再次将烛焰、凸透镜和光屏的中心调到同一高度后，在光具座上无论如何移动光屏，都不能承接到烛焰的像，原因可能是 ．
【针对训练】
1.如图所示，在做“探究凸透镜成像”实验时，光屏上恰成一个清晰的像，则此时烛焰所成的像是 、 的实像；如果使烛焰沿主轴远离凸透镜，仍要在光屏上得到清晰的像，则光屏应向 （选填“左”或“右”） 移动。
2.在观察凸透镜成像规律的实验中：
⑴把凸透镜、蜡烛、光屏放在上，点燃蜡烛并调整蜡烛、凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在同一____________，目的是___________________________
⑵确定像的位置时，沿凸透镜主光轴移动光屏，直到光屏上出现明亮、____________的烛焰的像。
⑶从蜡烛到凸透镜距离等于2倍焦距处开始，向焦点移动蜡烛，在这过程中，像到透镜的距离________（填“增大、减小”或“不变”），像_____(填“变大、变小”或“不变”)
⑷反复实验，得到凸透镜成放大实像的条件是：凸透镜到物体的距离______________。
【专题三：凸透镜成像规律的应用】

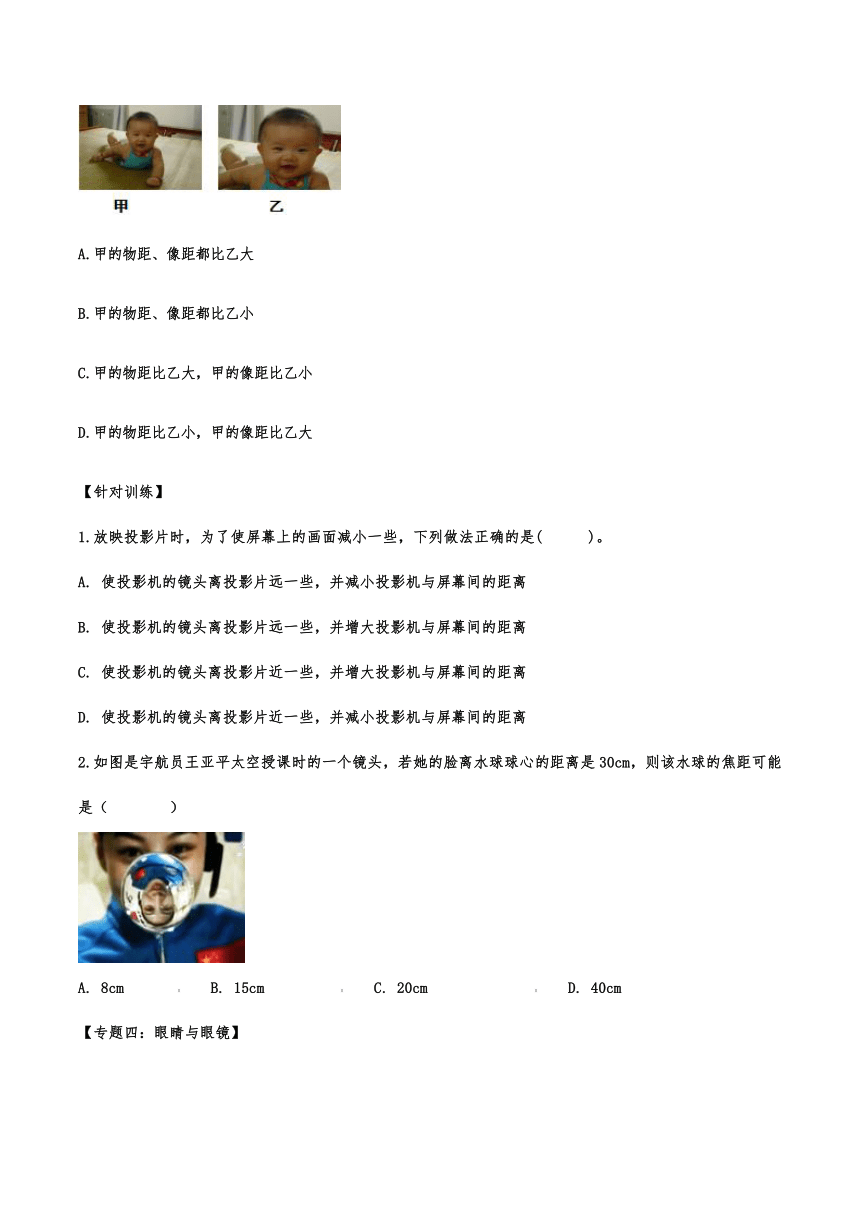

【例3】如图，是相同焦距拍摄的同一小孩的照片，则拍摄时，物距、像距的比较情况是( )
A.甲的物距、像距都比乙大
B.甲的物距、像距都比乙小
C.甲的物距比乙大，甲的像距比乙小
D.甲的物距比乙小，甲的像距比乙大
【针对训练】
1.放映投影片时，为了使屏幕上的画面减小一些，下列做法正确的是( )。
A. 使投影机的镜头离投影片远一些，并减小投影机与屏幕间的距离
B. 使投影机的镜头离投影片远一些，并增大投影机与屏幕间的距离
C. 使投影机的镜头离投影片近一些，并增大投影机与屏幕间的距离
D. 使投影机的镜头离投影片近一些，并减小投影机与屏幕间的距离
2.如图是宇航员王亚平太空授课时的一个镜头，若她的脸离水球球心的距离是30cm，则该水球的焦距可能是（ ）
A. 8cm B. 15cm C. 20cm D. 40cm
【专题四：眼睛与眼镜】
【例4】如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体。 拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。下列能使光屏上像重新清晰的操作是( )
A．将光屏适当远离凸透镜
B．将蜡烛适当远离凸透镜
C．将光屏适当移近凸透镜或将蜡烛适当移近凸透镜
D．同时将光屏和蜡烛适当远离凸透镜
【针对训练】
1.人的眼睛好像一架照相机，晶状体和角膜的共同作用相当于凸透镜，如下图所示表示的是小敏眼球折光系统的光路示意图.下列分析正确的是( ）
A. 小敏是正常眼 B. 小敏是远视眼
C. 应利用凸透镜矫正 D. 应利用凹透镜矫正
2.仔细阅读短文，回答问题．
人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的①　、②　　的实像，如图所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰．

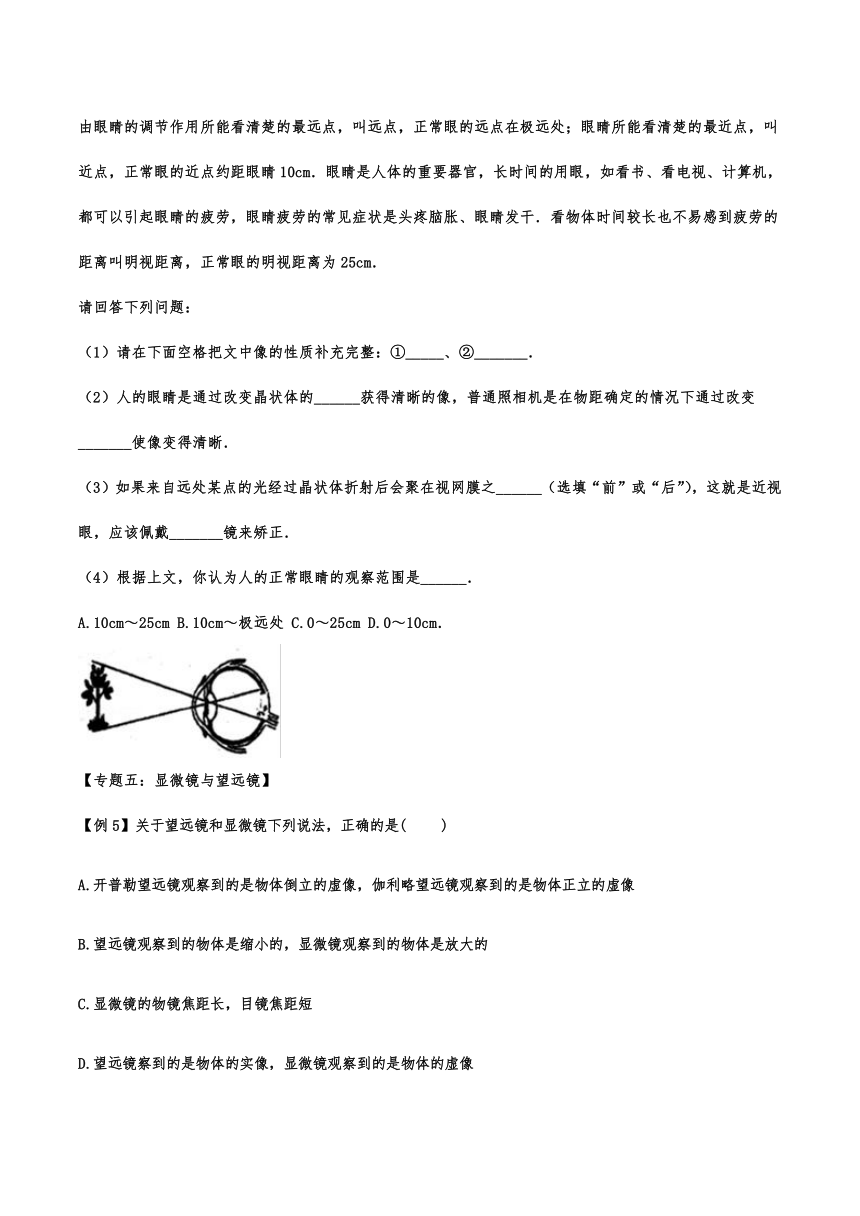

由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处；眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm．眼睛是人体的重要器官，长时间的用眼，如看书、看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳的常见症状是头疼脑胀、眼睛发干．看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25cm．
请回答下列问题：
（1）请在下面空格把文中像的性质补充完整：①_____、②_______．
（2）人的眼睛是通过改变晶状体的______获得清晰的像，普通照相机是在物距确定的情况下通过改变_______使像变得清晰．
（3）如果来自远处某点的光经过晶状体折射后会聚在视网膜之______（选填“前”或“后”），这就是近视眼，应该佩戴_______镜来矫正．
（4）根据上文，你认为人的正常眼睛的观察范围是______．
A.10cm～25cm B.10cm～极远处 C.0～25cm D.0～10cm．
【专题五：显微镜与望远镜】
【例5】关于望远镜和显微镜下列说法，正确的是( )
A.开普勒望远镜观察到的是物体倒立的虚像，伽利略望远镜观察到的是物体正立的虚像
B.望远镜观察到的物体是缩小的，显微镜观察到的物体是放大的
C.显微镜的物镜焦距长，目镜焦距短
D.望远镜察到的是物体的实像，显微镜观察到的是物体的虚像
【针对训练】
1.显微镜能对微小物体进行高倍数放大，它利用两个焦距不同的凸透镜分别作为目镜和物镜，则物镜和目镜所成的像是（ ）
A.物镜成倒立放大的实像
B.物镜和目镜都成实像
C.物镜和目镜都成虚像
D.目镜成正立放大的虚像
2.防盗门的猫眼
防盗门上要装一个猫眼。猫眼是由两块_é??é??_组合而成。
当我们从_é?¨???__????¤?_看时，_???é??_是凹透镜，目镜是凸透镜。物镜的焦距极短，它将室外的人或物成一缩得很小的正立_è?????_，此像正好落在目镜的焦点之内，目镜起着_????¤§é??_的作用，成放大正立的虚像。此像恰成在_??????_的明视距离附近，被人看到。
从门外向门里看（倒看）时，却什么也见不着。为什么呢？倒看时，凹透镜变成了目镜，凸透镜则成了物镜，_??¤???_的_??????_，凸透镜成倒立的实像，但在尚未成像之前就落到了凹透镜上，凹透镜的焦距极短，最后成正立虚像，距目镜很近，只有2～3cm，又由于门镜的_??????_很小，室外的人必须贴近目镜察看，这样人眼与像之间的距离，也只不过2～3cm，这个距离远小于正常人眼的近视点(大约10㎝)，则室外窥视者，对室内的一切就会“视而不见”。
(1)防盗门的猫眼由透镜组成，内侧是________透镜，外侧是________透镜。
(2)从门向门外看，物镜成_____________像，目镜成________________像。
(3)门外看门内，因_____________________________________，则看不见门内景物。
【达标测练】
1.如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是（　　）
A. a
B. b
C. c
D. d
2.小张通过放大镜观察到了如图所示的现象，说明所观察的字在放大镜的
A. 二倍焦距以外 B. 二倍焦距处
C. 焦距和二倍焦距之间 D. 焦距以内
3.图中，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的相间一定距离的光斑．若从外径与圆孔P相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆P中，发现在光屏上重新呈现一个比圆孔P大的圆形光斑，则嵌入圆孔P的那个光学器件
A. 只能是凹透镜 B. 只可能是凹透镜或厚平板玻璃
C. 只可能是凹透镜或是凸透镜 D. 凹透镜、凸透镜、厚平板玻璃都有可能
4.荷叶上水珠晶莹透亮，映出荷叶纹理的“清晰”像．这个像的特点是（ ）
A. 正立放大 B. 正立等大 C. 倒立放大 D. 倒立缩小
5.某同学用如图所示器材探究“凸透镜成像规律”，此时光屏上成清晰的像，下列说法正确的是
A. 光屏上成的是倒立、放大的实像
B. 照相机利用了这一规律
C. 向右适当移动凸透镜，光屏上可以成倒立、等大的实像
D. 向右适当移动蜡烛，光屏上可以成正立、放大的虚像
6.光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛应用．下列说法中符合实际的是
A. 近视眼镜利用了凸透镜对光线的发散作用
B. 照相时，被照者应站在距镜头二倍焦距以外
C. 借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
D. 使用投影仪时投影片应放在镜头焦点和镜头之间
7.某同学用显微镜观察蛔虫卯时发现视野中有一小污点，为了判断此污点究竟位于玻片上还是位于显微镜的镜头上，该同学进行了如下操作：①移动玻片，结果视野中污点不移动；②移动转换器，将低倍物镜转换成高倍物镜，结果视野中原先的污点仍然存在．由此可以推测视野中的小污点最可能位于
A. 玻片上??????????????????????????? B. 低倍物镜上???????????????????????????
C. 高倍物镜上??????????????????????????? D. 目镜上
8.在探究凸透镜成像规律的实验中，凸透镜的焦距为10cm，实验要求将光具座上烛焰中心、凸透镜光心、光屏中心调整到同一高度，其目的是________．当物距为30cm时，在光屏上呈现清晰倒立、缩小的________（选填“实”或“虚”）像，生活中应用该原理制作的光学仪器是________．
9.近期流行的“自拍神器”给旅行者自拍带来方便．与直接拿手机自拍相比，利用自拍杆可以________物距，减小人像的大小，从而________取景范围，取得更好的拍摄效果．（均选填“增大/减小”）．手机镜头可以用来矫正________（近视/远视）眼．
10.如图所示的四块玻璃制成的透镜中，属于凸透镜的是_____，属于凹透镜的是_____．对透过的光线有会聚作用的透镜的是_____，对透过的光线有发散作用的透镜的是_____（写字母）．
11.通过凸透镜焦点的光线AO，经过凸透镜沿OB方向水平射出，请在图中大致作出该凸透镜和焦点F的位置．（保留作图痕迹）
12.小芳同学在“探究凸透镜成像”的规律的实验中，她按如图甲装配仪器 （图中F点是焦点，H点是2倍焦距处），此时光屏上得到了一个清晰的像，但像的位置偏高．
（1）造成这一现象的原因是________；
（2）为了使像能成在光屏的中央，她应把蜡烛向________ 调（填“上”、“下”）；调节好蜡烛的高度后，她把蜡烛移到A点，此时光屏上的像很模糊． 为了得到清晰的像，应把光屏向________移动（填“左”或“右”）；
（3）若想从光屏这侧透过透镜看到蜡烛正立、放大的像，此时应将物体放在________点（填字母）．
（4）完成实验后，某同学拿一个近视眼镜放在蜡烛和透镜之间并调节光屏，使光屏上出现烛焰清晰的像（如图乙所示），而拿走近视眼镜则烛焰的像变得模糊．那么在拿走近视眼镜后，下列操作能使光屏上重新得到清晰像的是___________
A. 将光屏适当远离凸透镜 B. 将蜡烛适当远离凸透镜
C. 将光屏适当移近凸透镜或将蜡烛适当移近凸透镜 D. 同时将光屏和蜡烛适当远离凸透镜
（5）小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图丙所示．同学们对小明使用的实验装置进行如下评价，其中错误的是___________
A. 与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B. 光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
C. 零刻度线刻在光具座标尺中央，可直接测出物距和像距
D. 若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距
（6）光源“F”放在15cm处，其大小如图丁（A）所示，凸透镜固定在光具座零刻度线上．如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像________ ．
2020鲁科版八年级物理章节专题训练——专题九：透镜及其应用参考答案
【专题一：透镜】
【例1】一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（ ）
A. 焦点处 B. 焦点以内 C. 焦点以外 D. 任意位置
【答案】A
【解析】选A.此题以日常生活中的聚光电珠作为研究对象,将物理知识应用到现实生活中,激发了学生的学习兴趣.根据凸透镜对光的会聚作用,结合光路的可逆性可知,从焦点发出的光经凸透镜折射后将平行于主光轴,所以选A.
【针对训练】
1.如图所示，对光有发散作用的透镜是（ ）
【答案】B
【解析】凹透镜是指中间比边缘薄的透镜，凹透镜对光线有发散作用，所以凹透镜又叫发散透镜，符合这个特点的透镜是B，故应选B。
2.如图，其中F为透镜的焦点，试画出与已知光线对应的入、折射光线。
【答案】
【专题二：探究凸透镜成像规律】
【例2】小明用焦距为10cm的透镜做“探究凸透镜成像规律”实验，凸透镜、蜡烛、光屏的位置如图所示．
(1)要使光屏处在像的位置，在蜡烛和透镜不动的情况下，光屏就向 移动，直到屏上的像 为止．
(2)在完成(1)基础上，将蜡烛与光屏的位置互换，透镜不动，光屏上得到一个 、 实像．
(3)实验一段时间后，蜡烛变短了，要使蜡烛的像仍然成在光屏的中心，应该将光屏的向 移动．
(4)换用另一块凸透镜，再次将烛焰、凸透镜和光屏的中心调到同一高度后，在光具座上无论如何移动光屏，都不能承接到烛焰的像，原因可能是 ．
【答案】(1)右 最清晰 (2)倒立 缩小 (3)上 (4)蜡烛到凸透镜距离小于或等于焦距
【解析】(1)透镜的焦距为10cm，蜡烛到透镜距离为15 cm,f＜u＜2f，成倒立放大的实像，像距在二倍焦距以外，所以应该把光屏向右移动使得像距增大到二倍焦距以外，直到屏上的像最清晰为止。
(2)在完成(1)基础上，将蜡烛与光屏的位置互换，透镜不动，物距变为原来的像距，即物距变成了二倍焦距以外，物体在二倍焦距外成倒立缩小的实像。
(3)由于蜡烛成倒立的像，蜡烛越短，烛焰向下移动，像应向上移动，因此光屏向上移动。
(4)由于虚像不能呈现在光屏上，在光具座上无论如何移动光屏，都不能承接到烛焰的像，说明蜡烛成的像可能是虚像，不能成在光屏上，也有可能是没成像，也就是物体在一倍焦距以内或者等于一倍焦距。
【针对训练】
1.如图所示，在做“探究凸透镜成像”实验时，光屏上恰成一个清晰的像，则此时烛焰所成的像是 、 的实像；如果使烛焰沿主轴远离凸透镜，仍要在光屏上得到清晰的像，则光屏应向 （选填“左”或“右”） 移动。
【答案】倒立 放大 左
【解析】
在凸透镜成像规律中，当物体放在1-2倍焦距之间时，像的位置在2倍焦距以外，像距大于物距。由图可知，此时符合物体在1-2倍焦距之间的成像规律，像的性质是倒立、放大的实像。当物体远离凸透镜时，所成的像则会靠近凸透镜，所以光屏应向左移动。
2.在观察凸透镜成像规律的实验中：
⑴把凸透镜、蜡烛、光屏放在上，点燃蜡烛并调整蜡烛、凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在同一____________，目的是___________________________
⑵确定像的位置时，沿凸透镜主光轴移动光屏，直到光屏上出现明亮、____________的烛焰的像。
⑶从蜡烛到凸透镜距离等于2倍焦距处开始，向焦点移动蜡烛，在这过程中，像到透镜的距离________（填“增大、减小”或“不变”），像_____(填“变大、变小”或“不变”)
⑷反复实验，得到凸透镜成放大实像的条件是：凸透镜到物体的距离______________。
【答案】高度 像成在光屏的中央 最小 增大 变大 f【专题三：凸透镜成像规律的应用】
【例3】如图，是相同焦距拍摄的同一小孩的照片，则拍摄时，物距、像距的比较情况是( )
A.甲的物距、像距都比乙大
B.甲的物距、像距都比乙小
C.甲的物距比乙大，甲的像距比乙小
D.甲的物距比乙小，甲的像距比乙大
【答案】D
【针对训练】
1.放映投影片时，为了使屏幕上的画面减小一些，下列做法正确的是( )。
A. 使投影机的镜头离投影片远一些，并减小投影机与屏幕间的距离
B. 使投影机的镜头离投影片远一些，并增大投影机与屏幕间的距离
C. 使投影机的镜头离投影片近一些，并增大投影机与屏幕间的距离
D. 使投影机的镜头离投影片近一些，并减小投影机与屏幕间的距离
【答案】A
【解析】放映投影片时，为了使屏幕上的画面减小一些，根据过光心的光线传播方向不变，几何三角形几何知识可得，屏幕上的画面减小，则投影机与屏幕间的距离减小，而凸透镜成实像时，像距减小时物距增大，故投影机的镜头离投影片远一些，答案选A。
2.如图是宇航员王亚平太空授课时的一个镜头，若她的脸离水球球心的距离是30cm，则该水球的焦距可能是（ ）
A. 8cm B. 15cm C. 20cm D. 40cm
【答案】A
【解析】根据凸透镜成实像时，物距大于2倍焦距，成倒立缩小的实像来解答此题．
解：图中所成的像为倒立、缩小的实像，水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，此时王亚平到水球的距离与水球焦距的关系是大于2倍焦距，即30cm＞2f，则f＜15cm．
故选A．
【专题四：眼睛与眼镜】
【例4】如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体。 拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。下列能使光屏上像重新清晰的操作是( )
A．将光屏适当远离凸透镜
B．将蜡烛适当远离凸透镜
C．将光屏适当移近凸透镜或将蜡烛适当移近凸透镜
D．同时将光屏和蜡烛适当远离凸透镜
【答案】C
【针对训练】
1.人的眼睛好像一架照相机，晶状体和角膜的共同作用相当于凸透镜，如下图所示表示的是小敏眼球折光系统的光路示意图.下列分析正确的是( ）
A. 小敏是正常眼 B. 小敏是远视眼
C. 应利用凸透镜矫正 D. 应利用凹透镜矫正
【答案】D
【解析】如图，由远处过来的光线成像在视网膜的前方，是近视眼的成像光路；
应配戴凹透镜制成的眼镜进行矫正，即使光线进入眼睛前使光线发散一些，成像后移到视网膜上。
故D正确。
2.仔细阅读短文，回答问题．
人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的①　、②　　的实像，如图所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰．
由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处；眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm．眼睛是人体的重要器官，长时间的用眼，如看书、看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳的常见症状是头疼脑胀、眼睛发干．看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25cm．
请回答下列问题：
（1）请在下面空格把文中像的性质补充完整：①_____、②_______．
（2）人的眼睛是通过改变晶状体的______获得清晰的像，普通照相机是在物距确定的情况下通过改变_______使像变得清晰．
（3）如果来自远处某点的光经过晶状体折射后会聚在视网膜之______（选填“前”或“后”），这就是近视眼，应该佩戴_______镜来矫正．
（4）根据上文，你认为人的正常眼睛的观察范围是______．
A.10cm～25cm B.10cm～极远处 C.0～25cm D.0～10cm．
【答案】 倒立 缩小 焦距 像距 前 凹透 B
【解析】（1）人眼成像与照相机的成像过程类似，物距大于二倍焦距，像距在一倍到二倍焦距之间，成一个倒立的缩小的实像。
（2）根据短文可知，人的眼睛是通过改变晶状体的焦距，即改变晶状体的折射能力从而获得清晰的像；而普通照相机是在物距确定的情况下通过改变像距使像变得清晰。
（3）近视眼的晶状体更厚，对光线折射能力强，焦距短，所以来自远处某点的光经过晶状体折射后会聚在视网膜之前，这就是近视眼；
凹透镜对光线有发散作用，用凹透镜制作的眼镜使光线进入眼睛前发散一些，成像后移到视网膜上，所以应该佩戴对光线具有发散作用的凹透镜近视眼。
（4）根据上文可知，正常眼的远点在极远处；正常眼的近点约距眼睛10cm，所以人的正常眼睛的观察范围是：10cm到极远处。
【专题五：显微镜与望远镜】
【例5】关于望远镜和显微镜下列说法，正确的是( )
A.开普勒望远镜观察到的是物体倒立的虚像，伽利略望远镜观察到的是物体正立的虚像
B.望远镜观察到的物体是缩小的，显微镜观察到的物体是放大的
C.显微镜的物镜焦距长，目镜焦距短
D.望远镜察到的是物体的实像，显微镜观察到的是物体的虚像
【答案】A
【针对训练】
1.显微镜能对微小物体进行高倍数放大，它利用两个焦距不同的凸透镜分别作为目镜和物镜，则物镜和目镜所成的像是（ ）
A.物镜成倒立放大的实像
B.物镜和目镜都成实像
C.物镜和目镜都成虚像
D.目镜成正立放大的虚像
【答案】AD
【解析】显微镜的成像原理是：被观察的微小物体在物镜的1倍焦距和2倍焦距之间，成倒立放大的实像，该像位于目镜的焦点以内，成正立放大的虚像。故A和D正确。
2.防盗门的猫眼
防盗门上要装一个猫眼。猫眼是由两块_é??é??_组合而成。
当我们从_é?¨???__????¤?_看时，_???é??_是凹透镜，目镜是凸透镜。物镜的焦距极短，它将室外的人或物成一缩得很小的正立_è?????_，此像正好落在目镜的焦点之内，目镜起着_????¤§é??_的作用，成放大正立的虚像。此像恰成在_??????_的明视距离附近，被人看到。
从门外向门里看（倒看）时，却什么也见不着。为什么呢？倒看时，凹透镜变成了目镜，凸透镜则成了物镜，_??¤???_的_??????_，凸透镜成倒立的实像，但在尚未成像之前就落到了凹透镜上，凹透镜的焦距极短，最后成正立虚像，距目镜很近，只有2～3cm，又由于门镜的_??????_很小，室外的人必须贴近目镜察看，这样人眼与像之间的距离，也只不过2～3cm，这个距离远小于正常人眼的近视点(大约10㎝)，则室外窥视者，对室内的一切就会“视而不见”。
(1)防盗门的猫眼由透镜组成，内侧是________透镜，外侧是________透镜。
(2)从门向门外看，物镜成_____________像，目镜成________________像。
(3)门外看门内，因_____________________________________，则看不见门内景物。
【答案】(1)凸透镜 凹透镜 (2)正立缩小的虚像 正立放大的虚像
(3)观察到像的位置远小于人眼的近视点
【达标测练】
1.如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是（　　）
A. a
B. b
C. c
D. d
【答案】B
【解析】
选B.中间厚，边缘薄的透镜是凸透镜，中间薄，边缘厚的透镜是凹透镜，a、c、d、e为凸透镜，b为凹透镜，凹透镜对光线有发散作用，故选B.
2.小张通过放大镜观察到了如图所示的现象，说明所观察的字在放大镜的
A. 二倍焦距以外 B. 二倍焦距处
C. 焦距和二倍焦距之间 D. 焦距以内
【答案】C
【解析】
放大镜实质是一个凸透镜；由图可知，像是倒立、放大的，根据凸透镜成像规律可知，说明所观察的字在放大镜的焦距和二倍焦距之间．故选C.
3.图中，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的相间一定距离的光斑．若从外径与圆孔P相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆P中，发现在光屏上重新呈现一个比圆孔P大的圆形光斑，则嵌入圆孔P的那个光学器件
A. 只能是凹透镜 B. 只可能是凹透镜或厚平板玻璃
C. 只可能是凹透镜或是凸透镜 D. 凹透镜、凸透镜、厚平板玻璃都有可能
【答案】C
【解析】
①当在P处嵌入一个凹透镜时，因为凹透镜对光线有发散作用，所以光斑要比圆孔P大．②当在P处嵌入一个焦距较小的凸透镜时，因为凸透镜对光线有会聚作用，光线在PM之间会聚，所以光斑要比圆孔P大．③当在P处嵌入一个时平板玻璃时，因为平板玻璃对光线即没有会聚也没有发散作用，所以光斑与圆孔P一样大．
因此嵌入圆孔P的那个光学器可能是凹透镜也可能是凸透镜．
4.荷叶上水珠晶莹透亮，映出荷叶纹理的“清晰”像．这个像的特点是（ ）
A. 正立放大 B. 正立等大 C. 倒立放大 D. 倒立缩小
【答案】A
【解析】
水珠相当于凸透镜，荷叶放在了一倍焦距以内，所以成的像是正立、放大的虚像，故应选A．
5.某同学用如图所示器材探究“凸透镜成像规律”，此时光屏上成清晰的像，下列说法正确的是
A. 光屏上成的是倒立、放大的实像
B. 照相机利用了这一规律
C. 向右适当移动凸透镜，光屏上可以成倒立、等大的实像
D. 向右适当移动蜡烛，光屏上可以成正立、放大的虚像
【答案】A
【解析】
AB、由图可知，物距小于像距，光屏上成倒立、放大实像，应用于投影仪，A正确B错误.
C、向右适当移动凸透镜，物距增大，像距变小，像变小，将光屏调到适当位置，能得到倒立缩小的实像，C错误.
D、向右适当移动蜡烛，不可能成正立、放大的虚像， D错误.
故选A.
6.光的世界丰富多彩，光学器件在我们的生活、学习中有着广泛应用．下列说法中符合实际的是
A. 近视眼镜利用了凸透镜对光线的发散作用
B. 照相时，被照者应站在距镜头二倍焦距以外
C. 借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
D. 使用投影仪时投影片应放在镜头焦点和镜头之间
【答案】B
【解析】
A. 近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，说法错误；B. 照相机照相的原理是将2倍焦距以外的物体成像在胶片上，所以照相时应该站在镜头的二倍焦距以外，说法正确；C. 利用放大镜看地图时，地图到放大镜的距离应小于一倍焦距，说法错误；D.使用投影仪时投影片应放在镜头焦距与二倍焦距之间，此时成倒立，放大的实像，故D说法错误；故选B．
7.某同学用显微镜观察蛔虫卯时发现视野中有一小污点，为了判断此污点究竟位于玻片上还是位于显微镜的镜头上，该同学进行了如下操作：①移动玻片，结果视野中污点不移动；②移动转换器，将低倍物镜转换成高倍物镜，结果视野中原先的污点仍然存在．由此可以推测视野中的小污点最可能位于
A. 玻片上??????????????????????????? B. 低倍物镜上???????????????????????????
C. 高倍物镜上??????????????????????????? D. 目镜上
【答案】D
【解析】
用显微镜进行观察时，视野中出现了的小污点，小污点的位置只有三只可能，目镜、物镜或玻片标本，判断的方法是转动物镜或移动玻片．转动物镜小污点动就在物镜；
移动载玻片，小污点移动就在载玻片；
如果不在物镜和载玻片，那就一定在目镜上．
根据题意：①移动玻片，结果视野中的污点不移动，②移动转换器，将低倍物镜转换成高倍物镜，结果视野中原先的污点仍然存在．说明小污点一定在目镜．
故选D
8.在探究凸透镜成像规律的实验中，凸透镜的焦距为10cm，实验要求将光具座上烛焰中心、凸透镜光心、光屏中心调整到同一高度，其目的是________．当物距为30cm时，在光屏上呈现清晰倒立、缩小的________（选填“实”或“虚”）像，生活中应用该原理制作的光学仪器是________．
【答案】 (1). 使烛焰的像呈在光屏中央 (2). 实 (3). 照相机（或摄像机等）．
【解析】
解：实验时，蜡烛、凸透镜、光屏依次安装在光具座上，使烛焰中心、凸透镜光心、光屏中心调整到同一高度，其目的是使像呈在光屏的中央位置．便于观察像的性质．
凸透镜的焦距f=10cm，此时U＞2f时，凸透镜成倒立、缩小的实像，应用于照相机和摄像机上．
故答案为使烛焰像呈在光屏中央；实；照相机（或摄像机等）．
9.近期流行的“自拍神器”给旅行者自拍带来方便．与直接拿手机自拍相比，利用自拍杆可以________物距，减小人像的大小，从而________取景范围，取得更好的拍摄效果．（均选填“增大/减小”）．手机镜头可以用来矫正________（近视/远视）眼．
【答案】 (1). 增大 (2). 增大 (3). 远视
【解析】
手机的摄像头相当于一个凸透镜．根据凸透镜成实像时，物距越大，像距越小，像越小，可知“自拍神器”与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果；凸透镜能矫正远视眼．
10.如图所示的四块玻璃制成的透镜中，属于凸透镜的是_____，属于凹透镜的是_____．对透过的光线有会聚作用的透镜的是_____，对透过的光线有发散作用的透镜的是_____（写字母）．
【答案】 (1). bd (2). ac (3). bd (4). ac
【解析】
中间厚，边缘薄的透镜是凸透镜．中间薄，边缘厚的透镜是凹透镜．
如图，bd透镜中间比边缘厚是凸透镜，凸透镜对光线具有会聚作用；
ac透镜中间比边缘薄是凹透镜，凹透镜对光线具有发散作用；
11.通过凸透镜焦点的光线AO，经过凸透镜沿OB方向水平射出，请在图中大致作出该凸透镜和焦点F的位置．（保留作图痕迹）
【答案】
【解析】
由题知，光线AO是过凸透镜焦点的入射光线，OB是水平射出的折射光线；
所以，平行于OB大致画出凸透镜的主光轴，与AO的交点F就是凸透镜的焦点，再过折射点O垂直于主光轴可画出凸透镜，如图所示：
12.小芳同学在“探究凸透镜成像”的规律的实验中，她按如图甲装配仪器 （图中F点是焦点，H点是2倍焦距处），此时光屏上得到了一个清晰的像，但像的位置偏高．
（1）造成这一现象的原因是________；
（2）为了使像能成在光屏的中央，她应把蜡烛向________ 调（填“上”、“下”）；调节好蜡烛的高度后，她把蜡烛移到A点，此时光屏上的像很模糊． 为了得到清晰的像，应把光屏向________移动（填“左”或“右”）；
（3）若想从光屏这侧透过透镜看到蜡烛正立、放大的像，此时应将物体放在________点（填字母）．
（4）完成实验后，某同学拿一个近视眼镜放在蜡烛和透镜之间并调节光屏，使光屏上出现烛焰清晰的像（如图乙所示），而拿走近视眼镜则烛焰的像变得模糊．那么在拿走近视眼镜后，下列操作能使光屏上重新得到清晰像的是___________
A. 将光屏适当远离凸透镜 B. 将蜡烛适当远离凸透镜
C. 将光屏适当移近凸透镜或将蜡烛适当移近凸透镜 D. 同时将光屏和蜡烛适当远离凸透镜
（5）小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图丙所示．同学们对小明使用的实验装置进行如下评价，其中错误的是___________
A. 与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B. 光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
C. 零刻度线刻在光具座标尺中央，可直接测出物距和像距
D. 若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距
（6）光源“F”放在15cm处，其大小如图丁（A）所示，凸透镜固定在光具座零刻度线上．如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像________ ．
【答案】 (1). 烛焰,凸透镜和光屏三者中心不在同一高度 (2). 上 (3). 右 (4). B (5). C (6). D (7). D
【解析】
解：（1）由题中图知道，烛焰的像偏上，主要是因为烛焰，凸透镜，光屏三者中心不在同一高度；
（2）凸透镜成的实像是倒立的，要使像向下移动，则应把蜡烛向上调节；
调节好蜡烛的高度后，把蜡烛移到A点，物距减小了，此时光屏上的像很模糊．为了得到清晰的像，应把光屏向右调节，使像距增大；
（3）若想从光屏侧透过透镜看到蜡烛正立的像，应该使物距在一倍焦距以内，所以应该把物体放B点．
（4）根据题意，拿走近视眼镜则烛焰的像成在光屏前，可以将光屏前移或减小物距的方法使烛焰清晰的像承接在光屏上．
（5）A、发光二极管作为光源与烛焰相比，像更稳定，所以A正确，不符合题意；
B、用同样的白色方格板做光屏，便于比较像与物的大小，B说法正确，不符合题意；
C、零刻度线刻在光具座标尺的中央，这样可以直接从光具座读出测出物距和像距，C说法正确，不符合题意；
D、若凸透镜的焦距未知，可调节物距及像距，当成等大的实像时，物距便等于2倍焦距，这样可以测出凸透镜的焦距，所以D说法错误，符合题意．
（6）用遮光罩将凸透镜的上半部分罩住，只能影响像的亮暗，不影响像的性质，光源“F”放在15cm处，物距处于一倍和二倍焦距之间，成倒立放大的实像，与原物体相比，上下颠倒、左右相反，故选D．
故答案为（1）烛焰、凸透镜和光屏三者中心不在同一高度；（2）上；右；（3）B；（4）C；（5）D；（6）D．
