家用电器与物理

(共28张PPT)

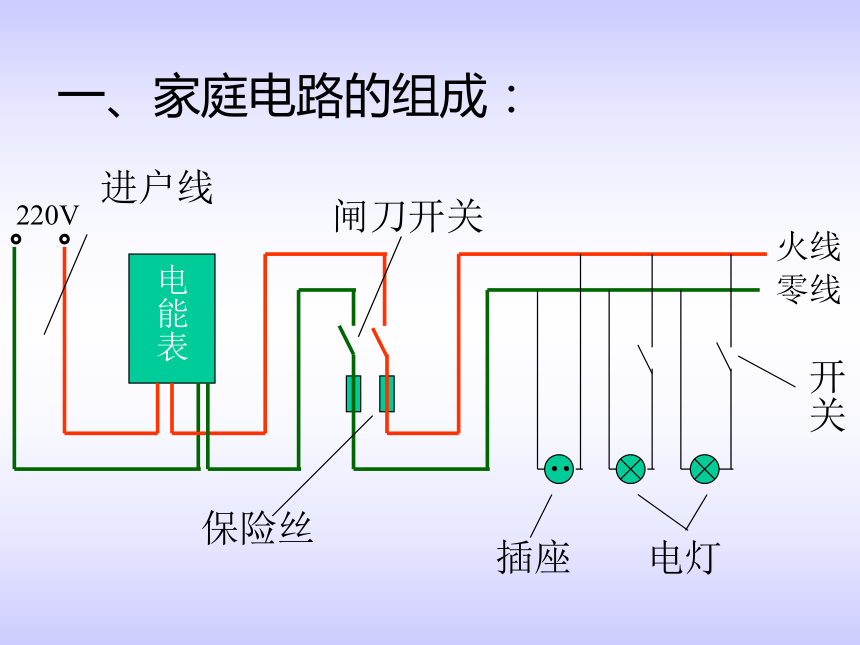

一、家庭电路的组成：
..
。
。
220V
火线
零线
电能表
保险丝
闸刀开关
插座
电灯
开关
进户线

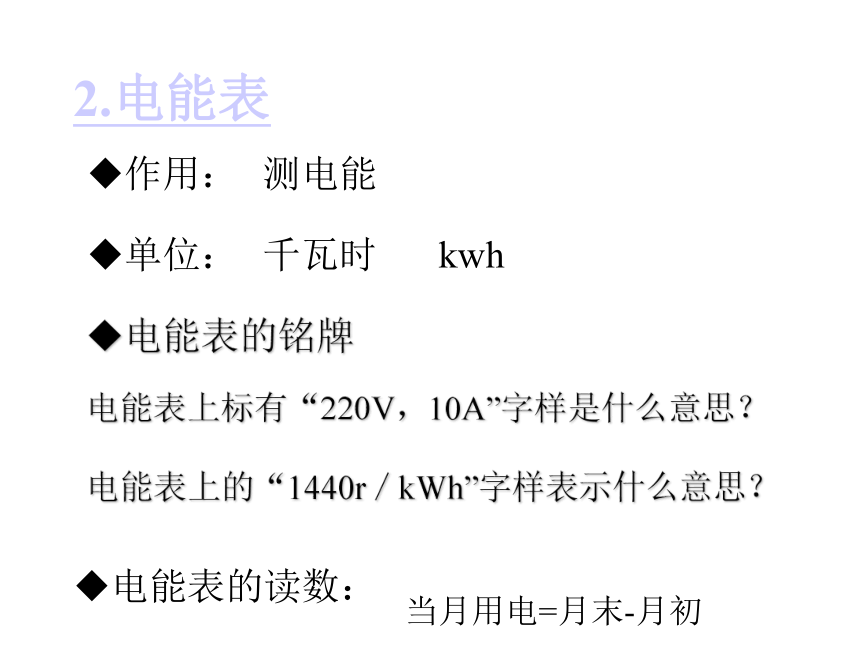

2.电能表
作用：
测电能
单位：
千瓦时
kwh
电能表的铭牌
电能表上标有“220V，10A”字样是什么意思？
电能表上的“1440r／kWh”字样表示什么意思？
电能表的读数：
当月用电=月末-月初

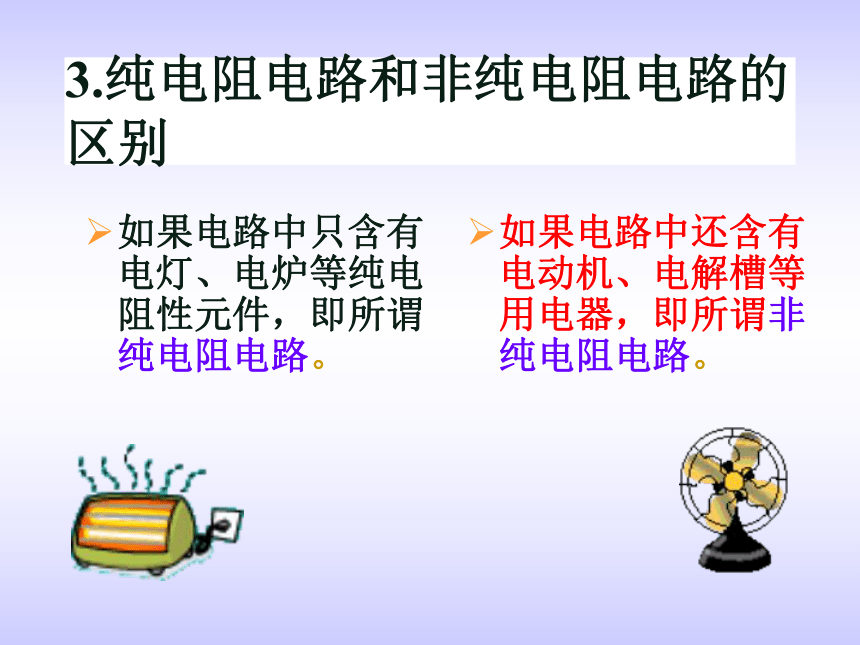

3.纯电阻电路和非纯电阻电路的区别
如果电路中只含有电灯、电炉等纯电阻性元件，即所谓纯电阻电路。
如果电路中还含有电动机、电解槽等用电器，即所谓非纯电阻电路。
转动中的电风扇如果受到阻止,会有什么危险
电路分析
由于电动机与灯泡是串联的，当用手把电动机阻慢时，灯泡变亮，表示电流增大。因此，若转动中的风扇受到外物阻止，其电流便大大增加，常会引起火灾。

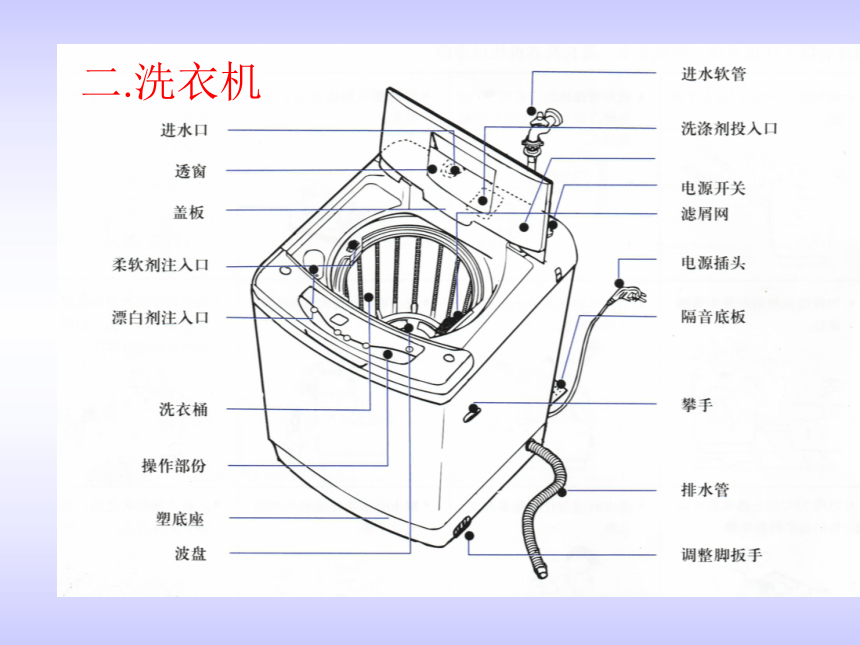

二.洗衣机
一、

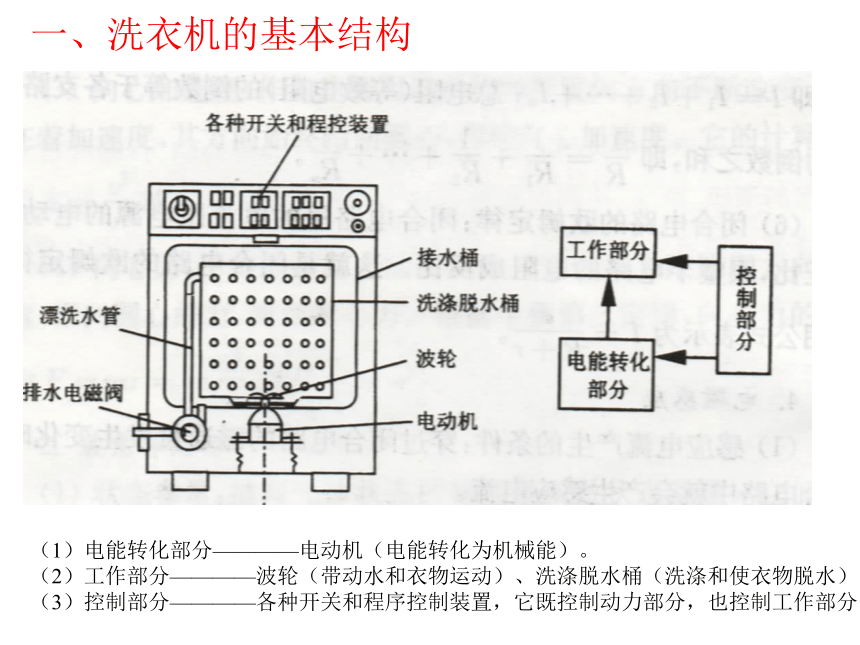

一、洗衣机的基本结构
（1）电能转化部分————电动机（电能转化为机械能）。
（2）工作部分————波轮（带动水和衣物运动）、洗涤脱水桶（洗涤和使衣物脱水）
（3）控制部分————各种开关和程序控制装置，它既控制动力部分，也控制工作部分。
[问题]
1.水位开关
通常桶内外液面差约为15~35cm,求：
（1）封闭空气的压强数值大约有多少？
（2）若橡胶膜片的半径为2.5cm，则压缩空气对橡胶膜片的压力有多少？

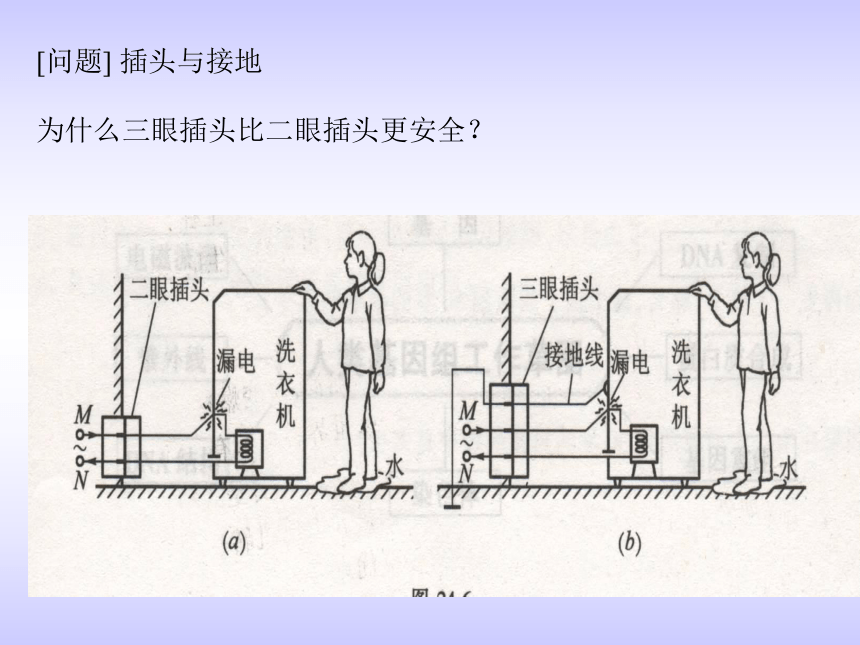

[问题] 插头与接地
为什么三眼插头比二眼插头更安全？

[思考] 下图中的电风扇和电熨斗，它们的三个基本部分分别是什么？
小制作 沸水报警装置
利用下面器材组成一个报警器（画出示意图），并亲手做一个如何？
电饭煲
电饭煲的工作原理
电饭煲是一种自动煮饭，保温的家用电器，性能良好的电饭煲应在103度时自动切断电源，饭既能煮熟又不会烧焦，图示，K1手动开关，K2是自动开关R1是工作电阻60欧，R2是限流电阻2140欧
1 回答手动闭合K1，锅加热和保温的工作原理
2 加热过程和保温过程的功率分别是多大
3 若插上电源后没闭合K1，饭能煮熟吗？
电冰箱中的物理
电冰箱的结构涉及到哪方面的物理知识？
电学
力学
热学
光学
5.从能量转化角度看，电动机是把[ ]转化为[ ]能
的机器，它的工作原理是[ ]，在家用电器中利用电动机的电器有（ ）[请写出2个]
6.在图所示的实验装置图中，能够说明电动机原理图的是( )
A．磁场对放入其中的磁体产生力的作用
B．电流周围存在着磁场
C．通电导体在磁场中受到力的作用D．电磁感应
4.电冰箱、电风扇、洗衣机等家用电器，其主要部件都是用电动机来工作的，电动机是根据 [ ]现象制成的
7．如图所示家用电冰箱及其电路图.冰箱所用的电源是___________电源(选填“交流”或“直流”)．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关 控制，冰箱门关闭后．联动开关处于_______________状态，冰箱里的温度升高到一定程度后，温控开关会自动 _________(选填“断开”或“闭合”)．
交流
断开
闭合
8、一小型号电冰箱的铭牌如右表所示，根据铭牌内容回答下列问题：电冰箱正常工作时电压是_______V，电冰箱正常工作时的电流是______A，若电冰箱每天正常工作6h，一个月（按30天计）耗电_______kw·h，电冰箱与其它用电器如电灯是_______联连接的；电冰箱、电灯、电视机中使用三孔插座的是______。
BC—65B电冰箱
额定电压 220V
额定功率 110W
工作频率 50Hz
总容量 60L
220
0.5
1.98
并
电冰箱
9.如图是一台电冰箱的铭牌. 其中，“耗电量0.50（kW h）/24h”这个参数的含义是——，该冰箱正常使用24h消耗的电能为 . 如果按照额定功率70W和工作24h计算，则消耗的电能是 kW h，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有 工作的特点而造成的.
BG-65B电冰箱
额定电压 220V
工作频率 50Hz
额定功率 70W
耗 电 量 0.50（kWh）/24h
答案．0.5kw·h或1.8×10 J 1.68
不连续工作（表达此含义得分）
6
10、一电冰箱的铭牌如图所示。根据铭牌估算，电冰箱工作一个月（按30天计）耗电[ ] KW·h；压缩机启动时电冰箱正常工作，此时通过电冰箱电流是 A，电冰箱每天正常工作的时间是 ｈ。
总容量 80L 工作频率 50HZ
额定电压 220V 额定功率 150W
耗电量 1.2KW·h/24h
11.小丽家的电能表上标有“600r/kwh”的字样，她想用此电能表秒表和家庭电路，测量电冰箱的工作时的实际功率。请你帮她写出测量方法需测量的物理量和测量结果的表达式。
（1）断开家中所有用电器，只让电冰箱工作
（2）用电能表和秒表测出时间t内电能表转盘转过的转数n
（3）则电冰箱的实际功率为
1.如图是电冰箱的工作原理示意图，回答下列问题：
②.电动压缩机把冰箱内的环戊烷压缩到冰箱外部（有些藏在外壳内）的冷凝器中，在冷凝器中的物态变化是用[ ]的方法实现的。
①.环戊烷是一种既容易液化又容易汽化的物质，而且环保，一种新型环保电冰箱就是利用环戊烷代替氟里昂进行工作的，环戊烷在管子里流动，当它流经冷冻室时会发生（ ）现象，并（ ）[吸收或放出]热量，
汽化
吸收
降低温度
热学
③结合冰箱工作原理，问打开冰箱门能否使房间平均气温降低？
答：由于电流热效应，不但不能反而能升温。
3.食物放入冰箱内，温度逐渐下降，这是_________的方式来改变食物的内能。
4.从冰箱的冷冻室拿出一只雪糕时，上面有白粉，这是[ ]现象，剥开纸后看到雪糕周围向[ ]（填“上”或“下”）冒“白气”，这是[ ]现象。
液化
热传递
凝华
下
液化
2.夏天打开电冰箱门时，在冰箱门附近会出现“白气”，形成“白气”的物态变化是______________
5.夏天从冰箱中取出的苹果，常看到苹果先湿后干的现象，此现象反映的物态变化过程是( )
A．先液化后蒸发 B．先蒸发后汽化 C．先液化后升华 D．先凝华后升华
A
1.冰箱为什么外表和内壁都用浅色，而后背却是黑色？
答：防止冰箱内部吸热，而背后需要散热。）
光学
微波炉的工作原理
　　微波炉是利用微波加热食物的。微波就是波长很短的电磁波，它是由交变的电场和磁场组成的，微波具有比通常的无线电波大得多的能量。微波的传播过程中遇到物体时，依物体材料的不同，会不同程度的被反射、透射或吸收。 图1为微波炉的工作原理图 ，它主要由磁控管、天线、波 导管、搅拌器和箱体组成。 磁控管利用电能产生微波， 微波由天线末端发射出去，
微波炉上使用的功率分配器，主要用于调节磁控管的工作时间，烘烤不同食物．微波灶炉分强功率和低功率输出。
微波炉对食物的加热原理完全不同于其它的灶具，它不是靠热传递，而是靠食物本身的有极分子的振荡产生热量。一般食物中总是含有水分的。从电介质的角度来说，分子可分为两类：一类是无极分子，其分于的正负电荷中心重合
在有电场作用时，食物中的水分子形成有序排列，若电场方向改变，有极分子的有序排列方向也随之改变， 如图3所示。由于微 波是一种每秒振荡上 百亿次的电磁场，食 物放在这样的电磁场 中，水分子的排列方 向就要每秒钟随之改变上百亿次，这样，大量水分子吸收了微波的能量而高频率的剧烈的转动，便产生了大量的内能，使食物的温度升高。
用电安全小常识
由此可知，一切具有电动机的电器，例如风扇、空调、电冰箱等，在刚开动时，其转速最小，电流最大。
如果遇到停电的事故，应把这些电器全部关闭，待恢复供电后，应先后逐一把电器开动，切勿同一时间开动，否则有可能会烧保险丝或跳总闸。
