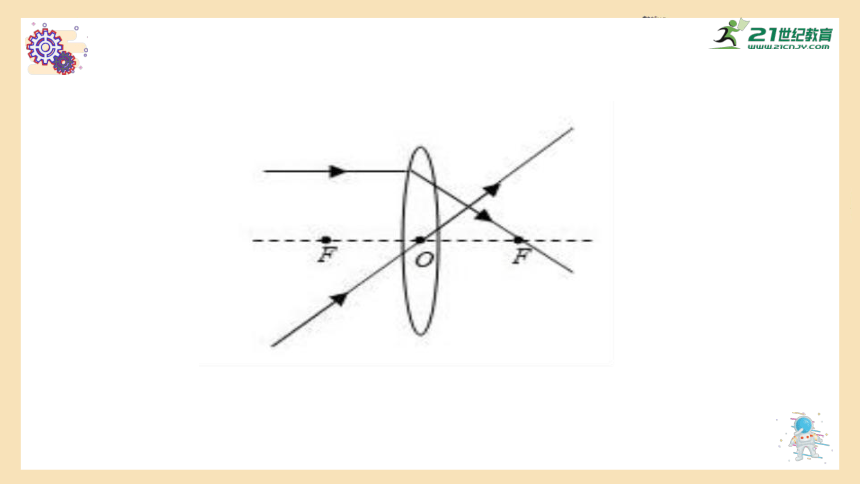

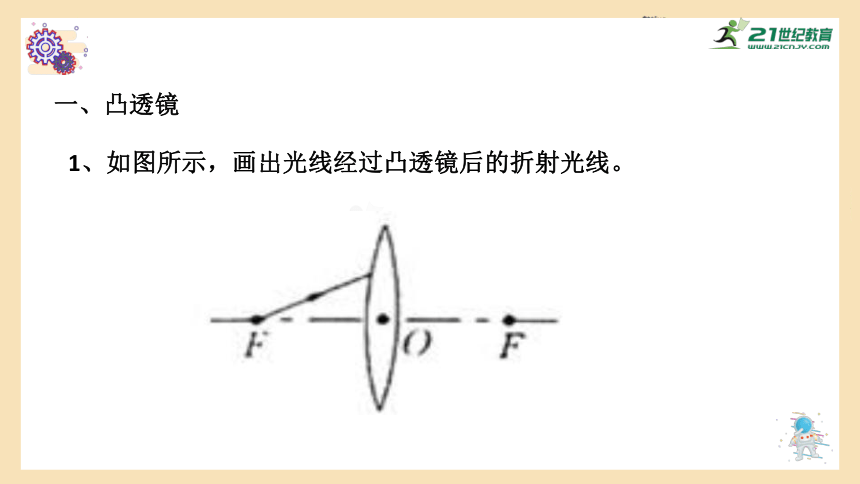

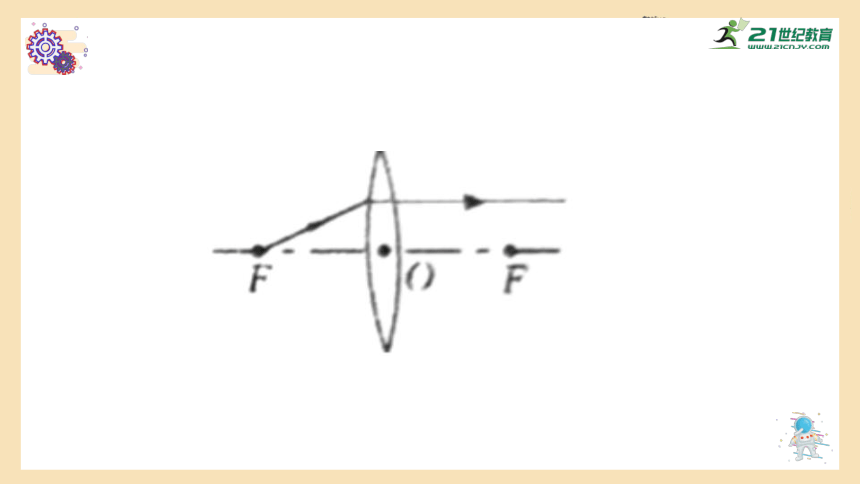

1、如图所示，画出光线经过凸透镜后的折射光线。
一、凸透镜

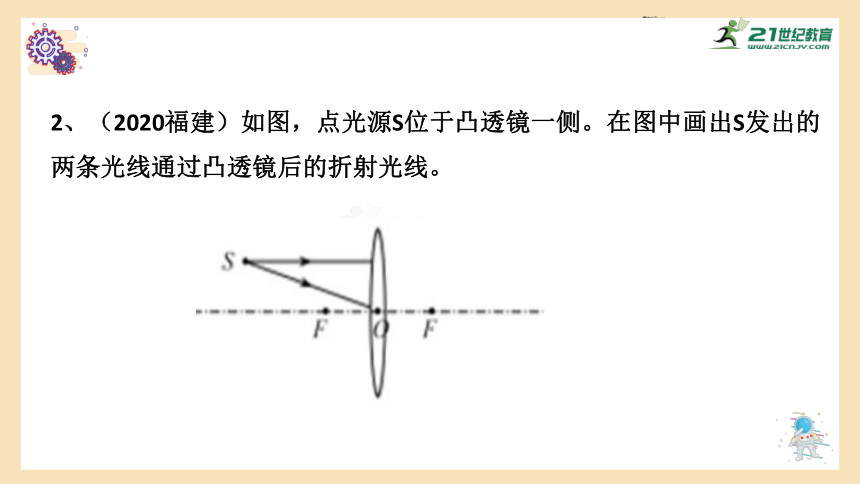

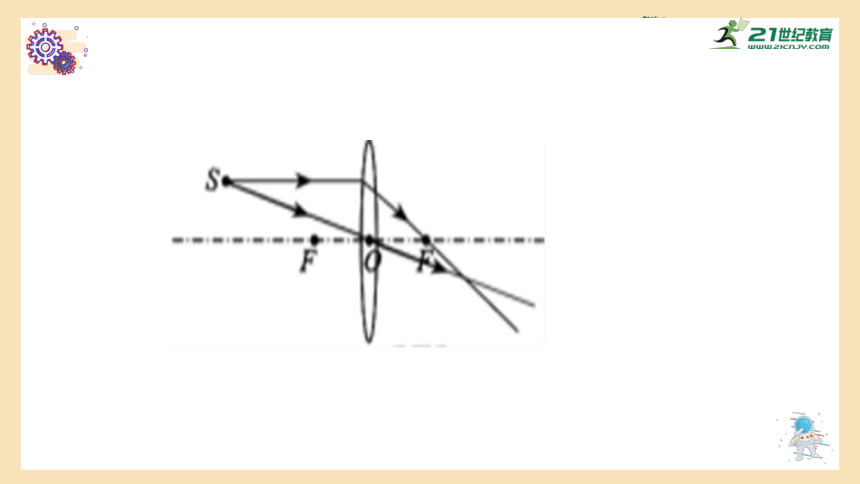

2、（2020福建）如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。

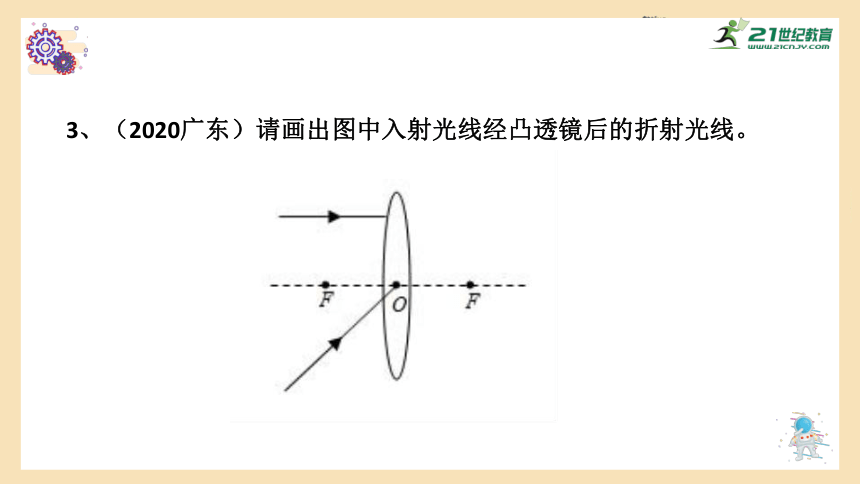

3、（2020广东）请画出图中入射光线经凸透镜后的折射光线。

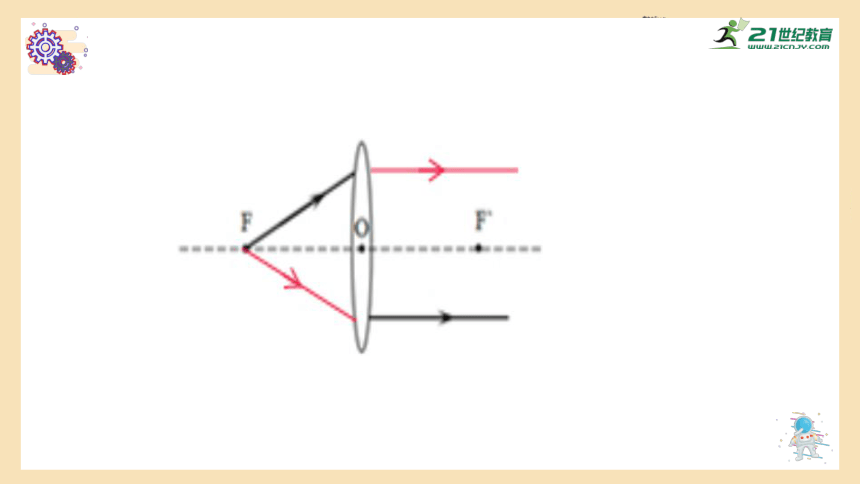

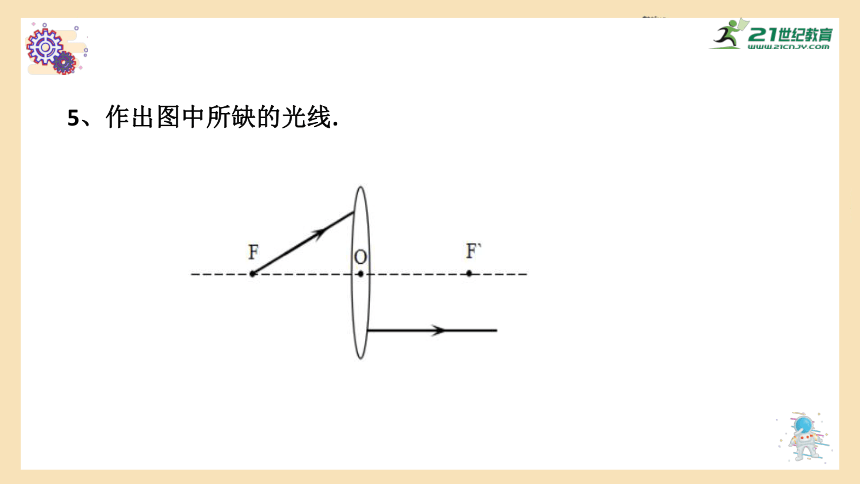

5、作出图中所缺的光线.

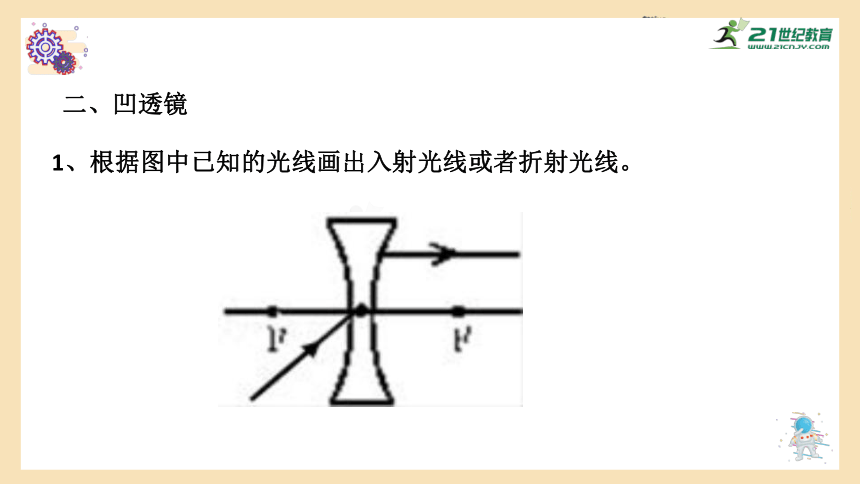

1、根据图中已知的光线画出入射光线或者折射光线。
二、凹透镜

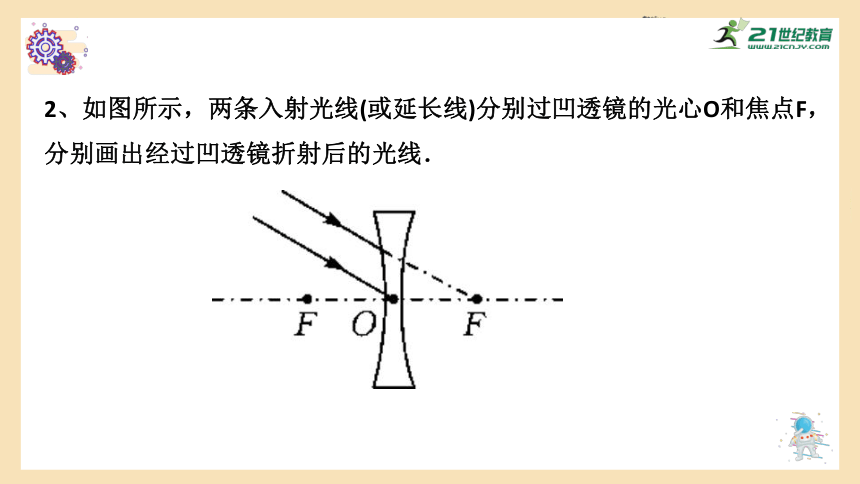

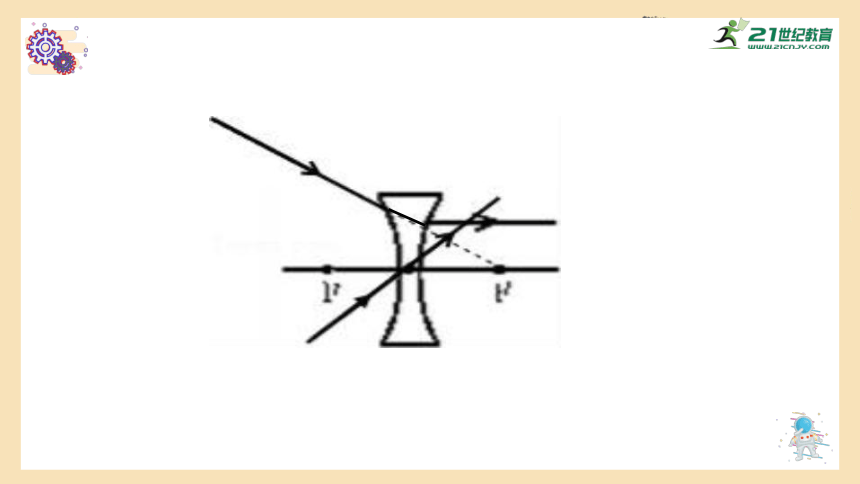

2、如图所示，两条入射光线(或延长线)分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线．
3、（娄底中考）将图中的光路图补充完整。
请在甲图中画出入射光线经凸透镜折射后的光线，在乙图中画出折射光线对应的入射光线。
课堂练习
2、在图中，完成光线从左边射向凸透镜折射后，在射向凹透镜折射后的光路．
1、如图所示，凸透镜的主光轴刚好与水面相平，F是凸透镜的焦点，一束与水面平行的光入射到凸透镜上，请你作出经凸透镜折射后进入水中光线的大致位置．
三、综合题
2、（兰州中考）在图中，请画出光线经过凸透镜后的折射光线和在平面镜上发生反射时的光路图。
?
3、（2020辽宁丹东）如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为
，凸透镜的焦点为
，一条光线经凹透镜（该光线的延长线过凹透镜的虚焦点F1）折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。
?
?
4.(2020湖北孝感)如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。请画出：
①光线SC经过凸透镜折射后的光线；
②光线SD经过平面镜反射后的光线。
5、（通辽中考）如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线；
6、如图所示，凸透镜的主光轴刚好与水面相平，F是凸透镜的焦点，一束与水面平行的光入射到凸透镜上，请你作出经凸透镜折射后进入水中光线的大致位置．
7、如图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线
1、（枣庄中考）根据光的传播光路,在下图中虚线框内，填上适当的光学镜。
四、填合适的透镜
2、如图所示，请在虚线框中用铅笔画上一个合适的透镜。
3、在图中虚线框内画出适当类型的透镜
