人教版九年级上册物理课件：15.2电流和电路(共18张ppt)

学习目标：
1.知道电流的形成条件,知道电流方向的规定。
2.认识电源、用电器、及电路图。
3.能用电路元件符号画简单电路图。
4.通过断路，通路和短路进一步认识电路。
电流:
电荷的定向移动形成电流
物理学中把正电荷定向移动的方向规定为电流方向；在电源外部电流是从正极流向负极。

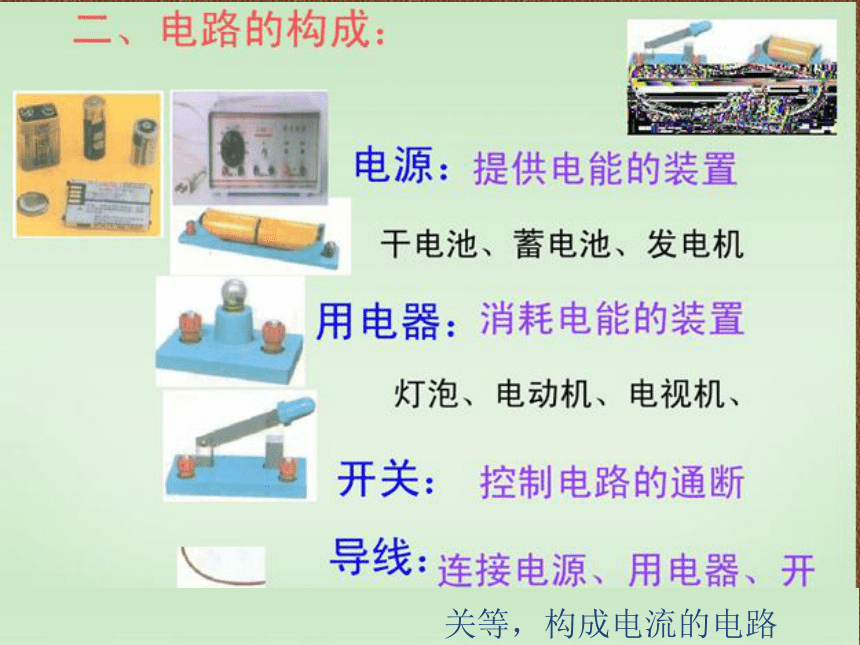

关等，构成电流的电路
电路中形成持续电流的条件是：
1.要有电源
2.电路是闭合的

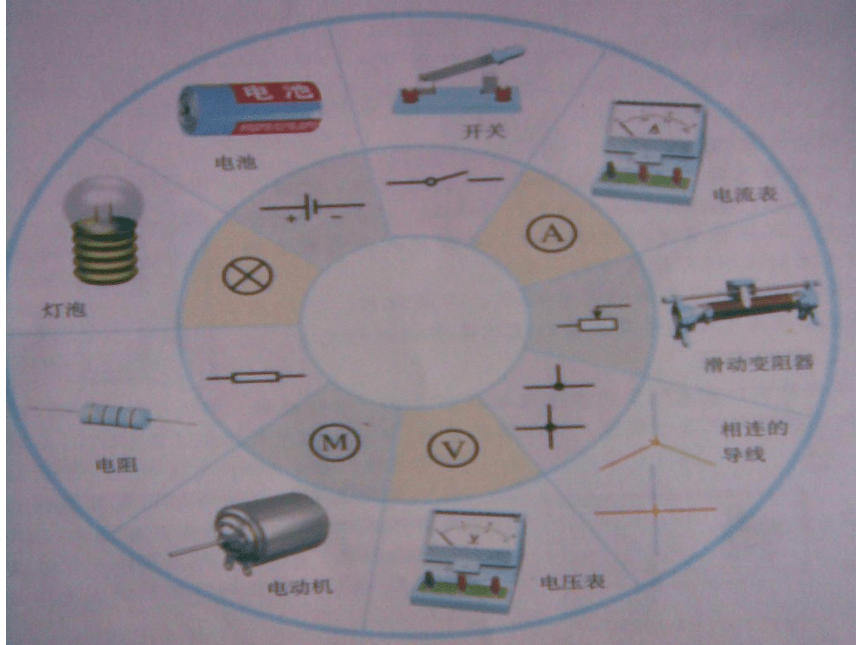

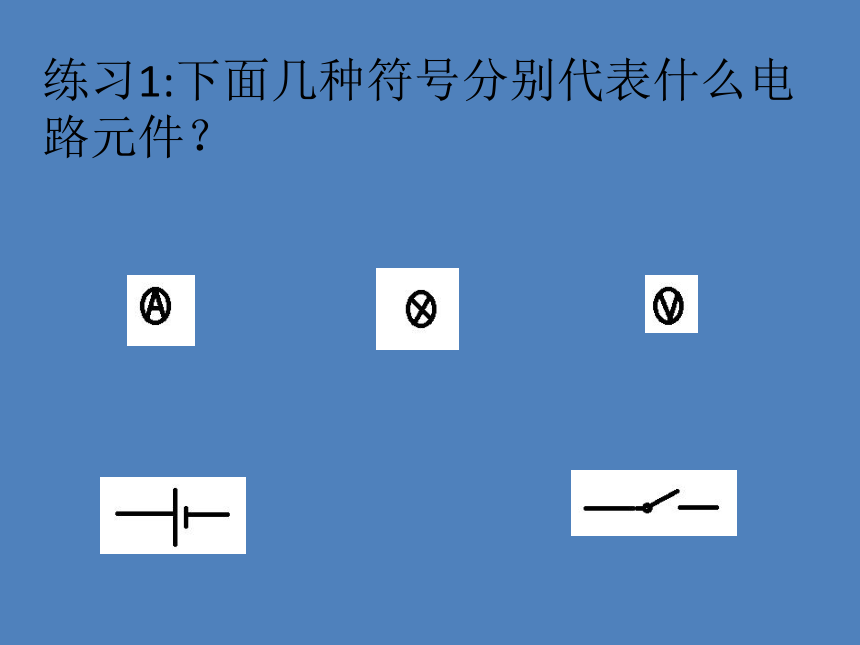

练习1:下面几种符号分别代表什么电路元件？
电路图
用符号表示电路连接的图，叫做电路图。
练习2：如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
正常连通的电路，电流能够顺利流过，即用电器能够正常工作的电路。
电路的三种状态
1、通路：
2、断路：当开关未闭合，或导线断裂致使电路在某处断开，电流无法流过的电路，叫做断路。又叫开路
?
?
短路：直接用导线把电源两端连接起来。 短接：直接用导线把用电器两端连接起来。
3、
练习3：
如图所示:若断开开关S2,闭合开关S1,则电路是_____；若只闭合开关S2, 则电路是_____；若断开开关S1 、S2,则电路是_____；
课堂检测:
A组：
1、下列说法正确的是（）
A、用导线把开关、电灯等用电器连接起来组成了一个完整的电路。
B、电源是电路中供电的装置。
C、电动机、干电池、蓄电池、发电机都是电源。
D、用手电筒时，电流方向是由电池的负极经灯泡流向正极。
2、电荷的_______形成电流，把_______规定为电流 的方向。金属中的电流方向跟它内部的自由电子的定向移动方向____。
在电源外部，电流方向是_______。
3、充电宝给手机充电时 ，该手机电池相当于电路中的_______。

B组：
4、
5、
课堂小结：
1.电流
定义：电荷定向移动形成电流。
方向：正电荷定向移动的方向规定为电流方向。
2.电路
①组成：电源、用电器、导线、开关。
②电路图：用符号表示电路连接的图。
③电路的三种状态：通路、断路、短路
再见
