第三节 地图

(共22张PPT)

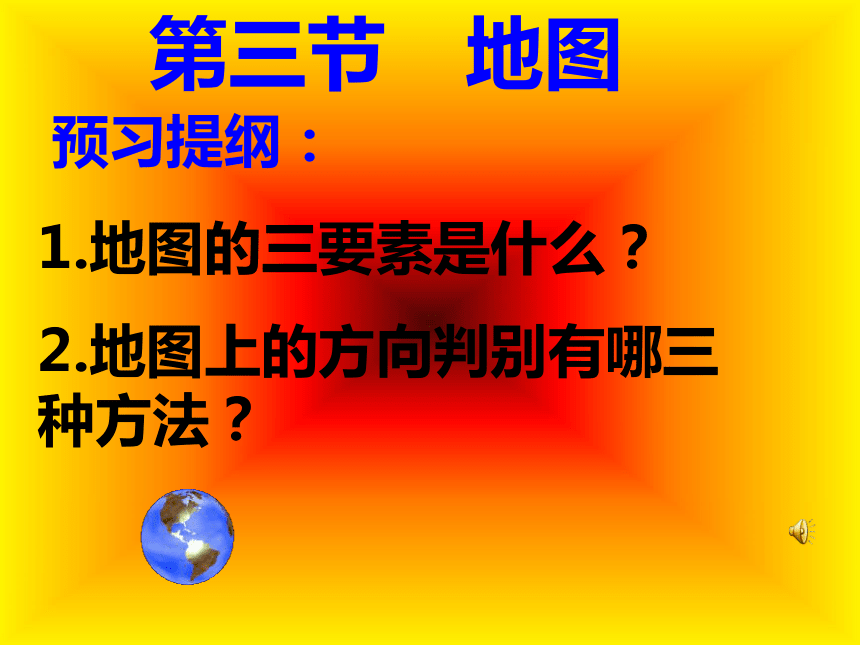

第三节 地图
预习提纲：
1.地图的三要素是什么？
2.地图上的方向判别有哪三种方法？
小明暑假准备到我国宝岛台湾去旅游，但他对台湾一点也不了解，于是老师建议他去买一张台湾省的地图。让我们和小明一起来研究一下这张地图吧！

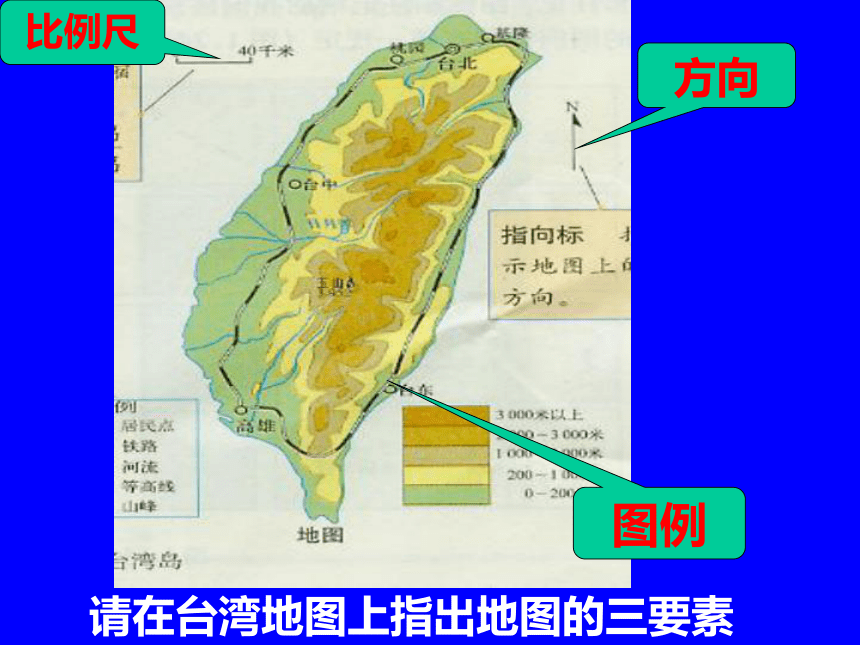

请在台湾地图上指出地图的三要素
方向
比例尺
图例
比例尺
方向
图例
地图的基本要素

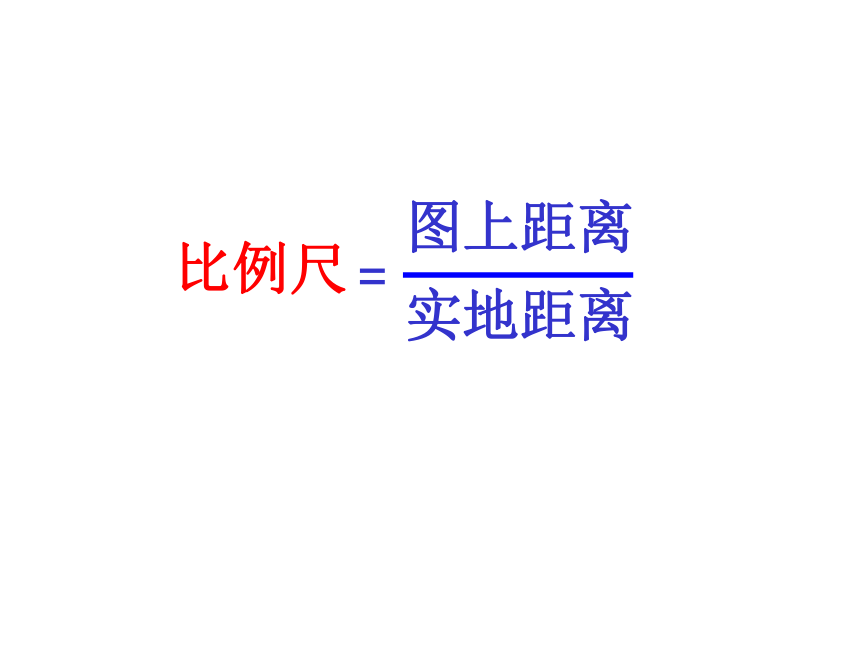

比例尺
=
图上距离
实地距离

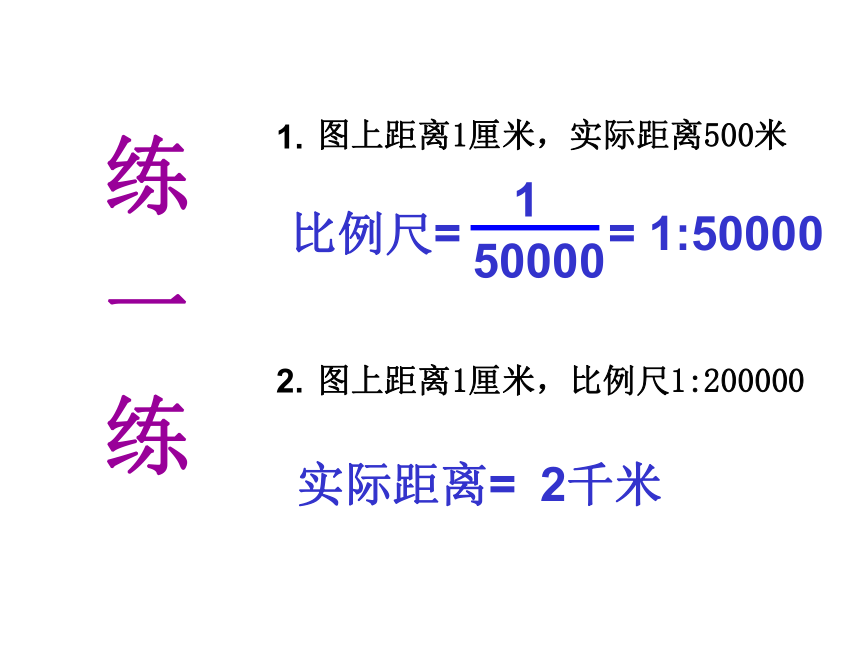

练 一 练
1.
2.
图上距离1厘米，实际距离500米
比例尺=
图上距离1厘米，比例尺1:200000
实际距离=
1
50000
2千米
=
1:50000
文字式
直线式
数字式
图上1厘米代表实地距离2千米
0
20千米
40千米
1厘米
1：10000
0
2千米
1：200000
图上1厘米代表实地距离20千米
1：2000000
图上1厘米代表实地距离100米
0
100米

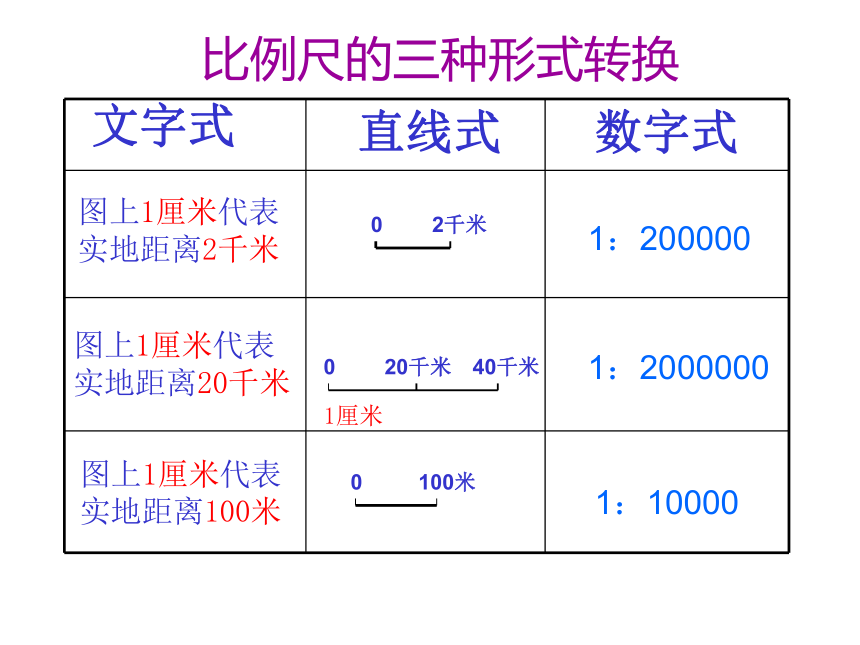

比例尺的三种形式转换

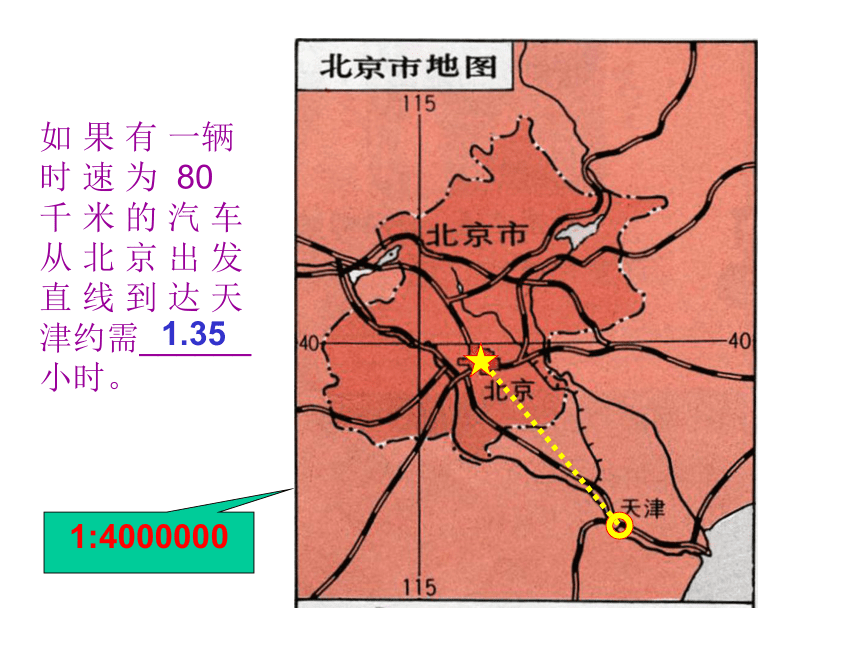

如 果 有 一辆 时 速 为 80 千 米 的 汽 车从 北 京 出 发直 线 到 达 天津约需______小时。
1.35
1:4000000

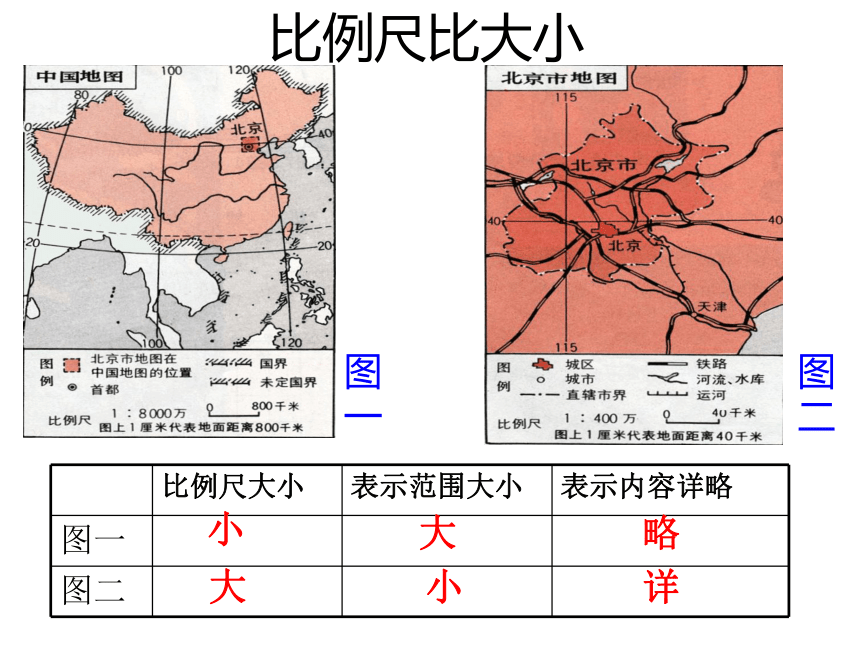

比例尺比大小
比例尺大小 表示范围大小 表示内容详略
图一
图二
小
大
大
小
略
详
图一
图二
地图上的方向判别有哪三种方法
1.一般方法
2.指向标法
3.经纬网法
北
东北
东
东南
南
西南
西
西北
地平面上的八个方向
指向标法：指向标箭头方向是正北，然后再判别其他方向。
某公园平面图
1.判别你喜欢的动物馆的方位。
2.小河是沿着什么方向流的？
某公园平面图
景阳饭店
滨河体育场
S
N
N
W
E
N
S
W
E
西苑机场
滨河体育场在景阳饭店的_______方向。
西南
景阳饭店
滨河体育场
S
N
N
W
E
N
S
W
E
西苑机场
西苑机场在滨河体育场的_______方向。
东南
根 据 经 纬 网 定 方 向:经线指示南北方向，纬线指示东西方向。
北极地图
A
B
C
读北极地区方向图标出A B C三点的方向
北九州
扎幌
东京
如何在有经纬网的日本地图上判别扎幌、东京、北九州的方向呢？
先根据经纬网确定东西南北，再根据一般方法判别。
135°
140°
145°
45°
40°
35°
130°
X
Y
Z
N
E
S
W
N
N
S
S
W
W
E
E
根据经纬网定方向
最准确
11.判别A B C D E各点的相互方向。
2.你可以说出A B C D E点的经度和纬度吗？
北纬
南纬
东经
西 经
下列图例分别表示什么？
国界
未定国界
居民点
城市街区
铁路
高速公路
常年河
沙漠
山峰
通过这节课的学习，你觉得在地图上判别方向的关键是什么呢？具体判别中你掌握了什么小窍门？
1.一般方法：上北下南 左西右东
2.指向标法：指向标箭头方向是正北， 然后在判断其他方向。
3.经纬网法：经线指示南北方向，纬线 指示东西方向。经线所指示的北极是正北，相反的方向是正南。
