人教版九年级全册物理 16.4变阻器 同步测试（含解析）

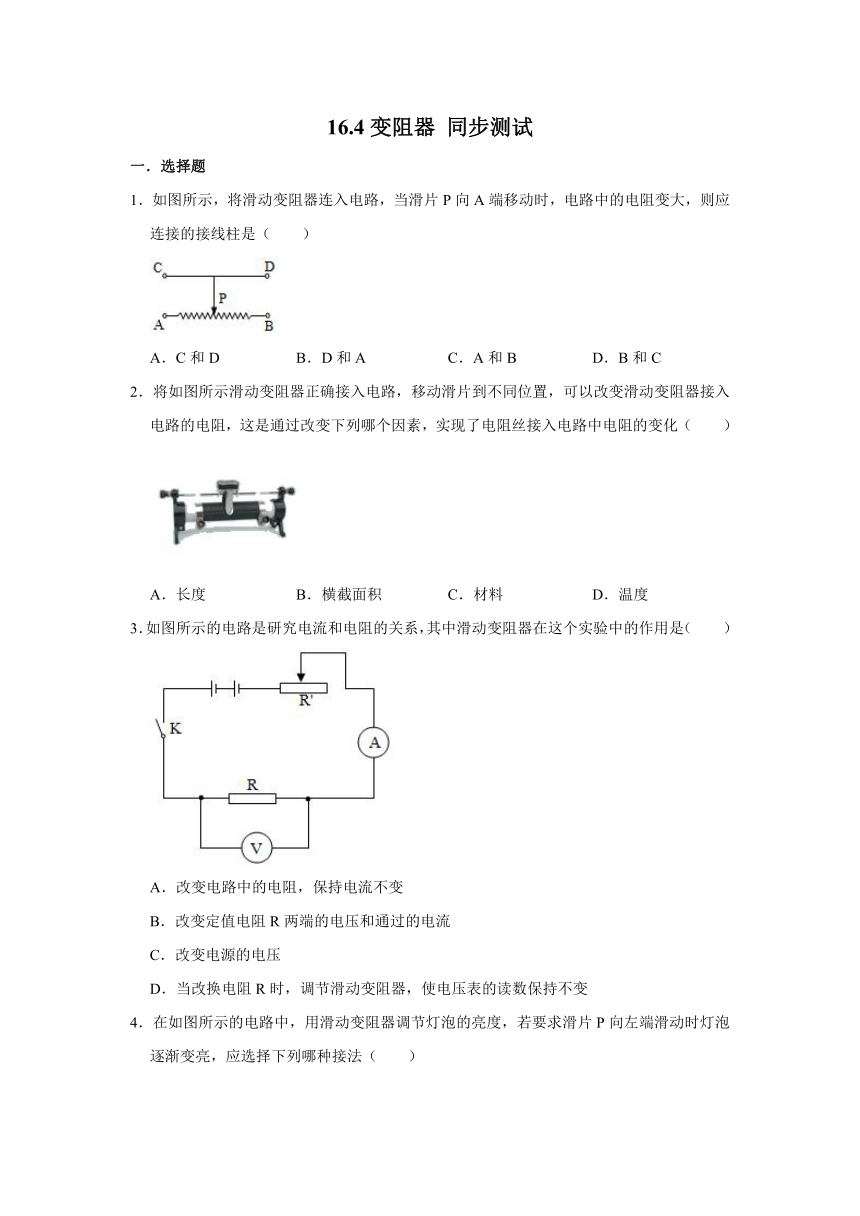

16.4变阻器
同步测试
一．选择题
1．如图所示，将滑动变阻器连入电路，当滑片P向A端移动时，电路中的电阻变大，则应连接的接线柱是（　　）
A．C和D
B．D和A
C．A和B
D．B和C
2．将如图所示滑动变阻器正确接入电路，移动滑片到不同位置，可以改变滑动变阻器接入电路的电阻，这是通过改变下列哪个因素，实现了电阻丝接入电路中电阻的变化（　　）
A．长度
B．横截面积
C．材料
D．温度
3．如图所示的电路是研究电流和电阻的关系，其中滑动变阻器在这个实验中的作用是（　　）
A．改变电路中的电阻，保持电流不变
B．改变定值电阻R两端的电压和通过的电流
C．改变电源的电压
D．当改换电阻R时，调节滑动变阻器，使电压表的读数保持不变
4．在如图所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向左端滑动时灯泡逐渐变亮，应选择下列哪种接法（　　）
A．M接C，N接B
B．M接C，N接D
C．M接A，N接B
D．M接A，N接D
5．如图所示，DB、CE是两根完全相同的电阻丝，金属滑片P跨在两根电阻丝上，当滑片向左或向右滑动时，灯L的亮度不变，则开关S（　　）
A．与A接触
B．与B接触
C．与C接触
D．接B或C效果一样
6．小明将完好的仪器连接成如图所示的电路（其中滑动变阻器的连线没有画出）。闭合开关进行实验时，发现无论怎样移动滑片P小灯泡亮度不变，则滑动变阻器（　　）
A．可能是：接线柱E、F分别连入了G、H
B．可能是：接线柱M、F分别连入了G、H
C．可能是：接线柱E、N分别连入了G、H
D．可能是：接线柱M、E分别连入了G、H

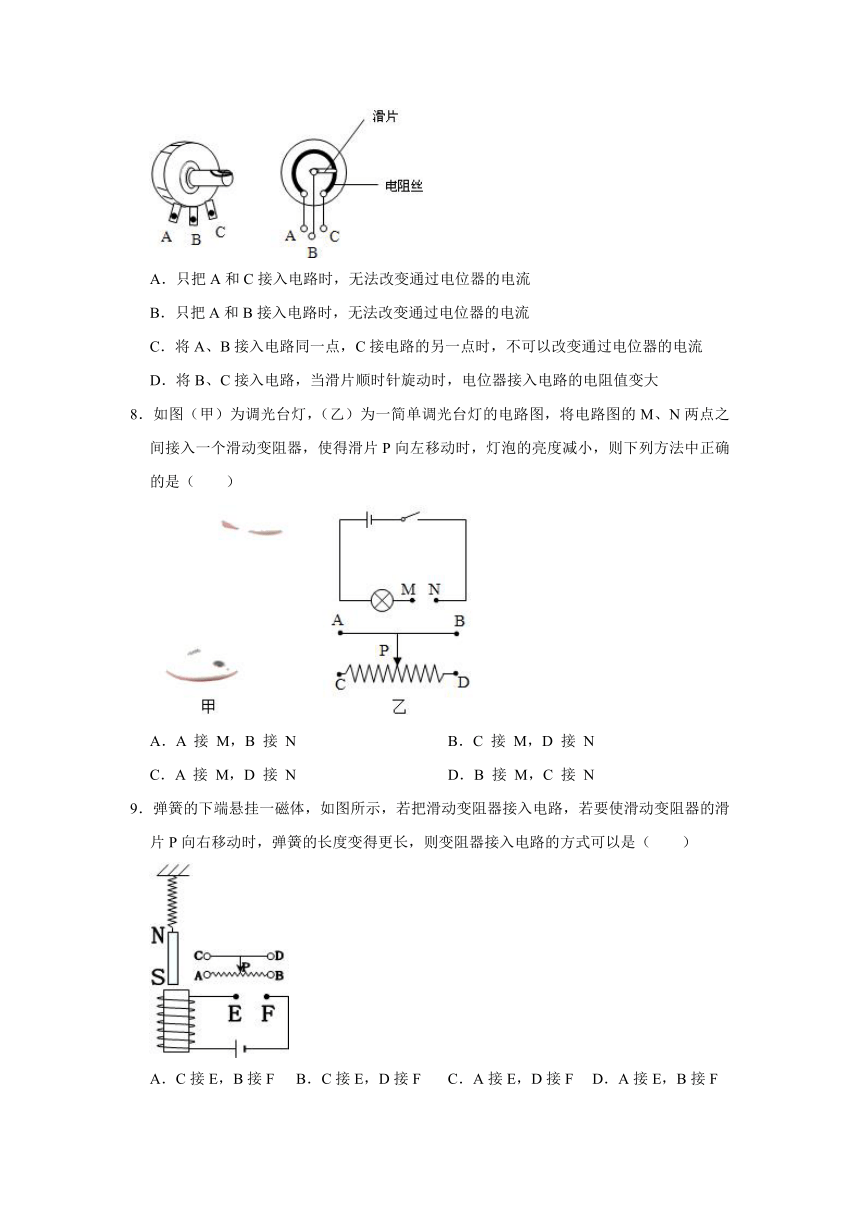

7．在收音机等用电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。A、B、C三个焊接点相当于变阻器的三个接线柱。以下论述使用电位器正确的是（　　）
A．只把A和C接入电路时，无法改变通过电位器的电流
B．只把A和B接入电路时，无法改变通过电位器的电流
C．将A、B接入电路同一点，C接电路的另一点时，不可以改变通过电位器的电流
D．将B、C接入电路，当滑片顺时针旋动时，电位器接入电路的电阻值变大
8．如图（甲）为调光台灯，（乙）为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是（　　）
A．A
接
M，B
接
N
B．C
接
M，D
接
N
C．A
接
M，D
接
N
D．B
接
M，C
接
N
9．弹簧的下端悬挂一磁体，如图所示，若把滑动变阻器接入电路，若要使滑动变阻器的滑片P向右移动时，弹簧的长度变得更长，则变阻器接入电路的方式可以是（　　）
A．C接E，B接F
B．C接E，D接F
C．A接E，D接F
D．A接E，B接F

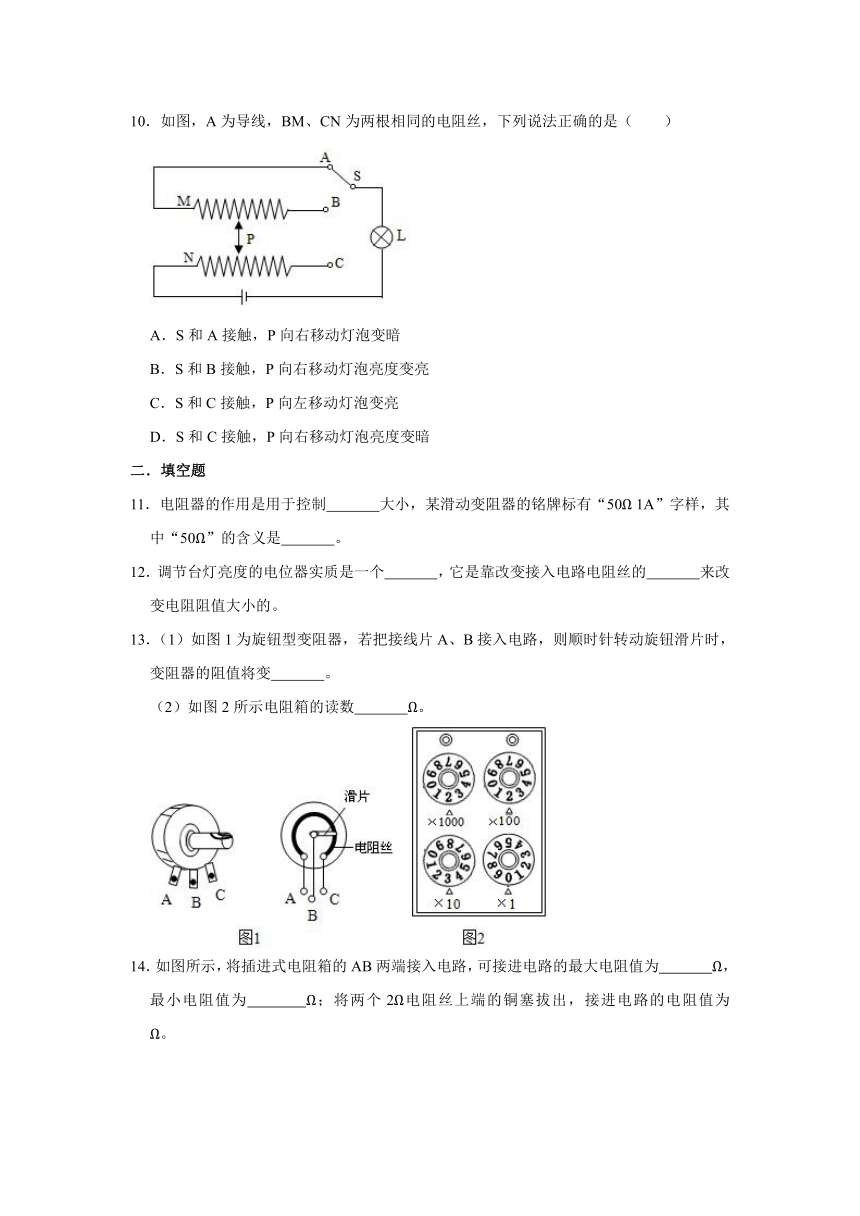

10．如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（　　）
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度变亮
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P向右移动灯泡亮度变暗
二．填空题
11．电阻器的作用是用于控制　
　大小，某滑动变阻器的铭牌标有“50Ω
1A”字样，其中“50Ω”的含义是　
　。
12．调节台灯亮度的电位器实质是一个　
　，它是靠改变接入电路电阻丝的　
　来改变电阻阻值大小的。
13．（1）如图1为旋钮型变阻器，若把接线片A、B接入电路，则顺时针转动旋钮滑片时，变阻器的阻值将变　
　。
（2）如图2所示电阻箱的读数　
　Ω。

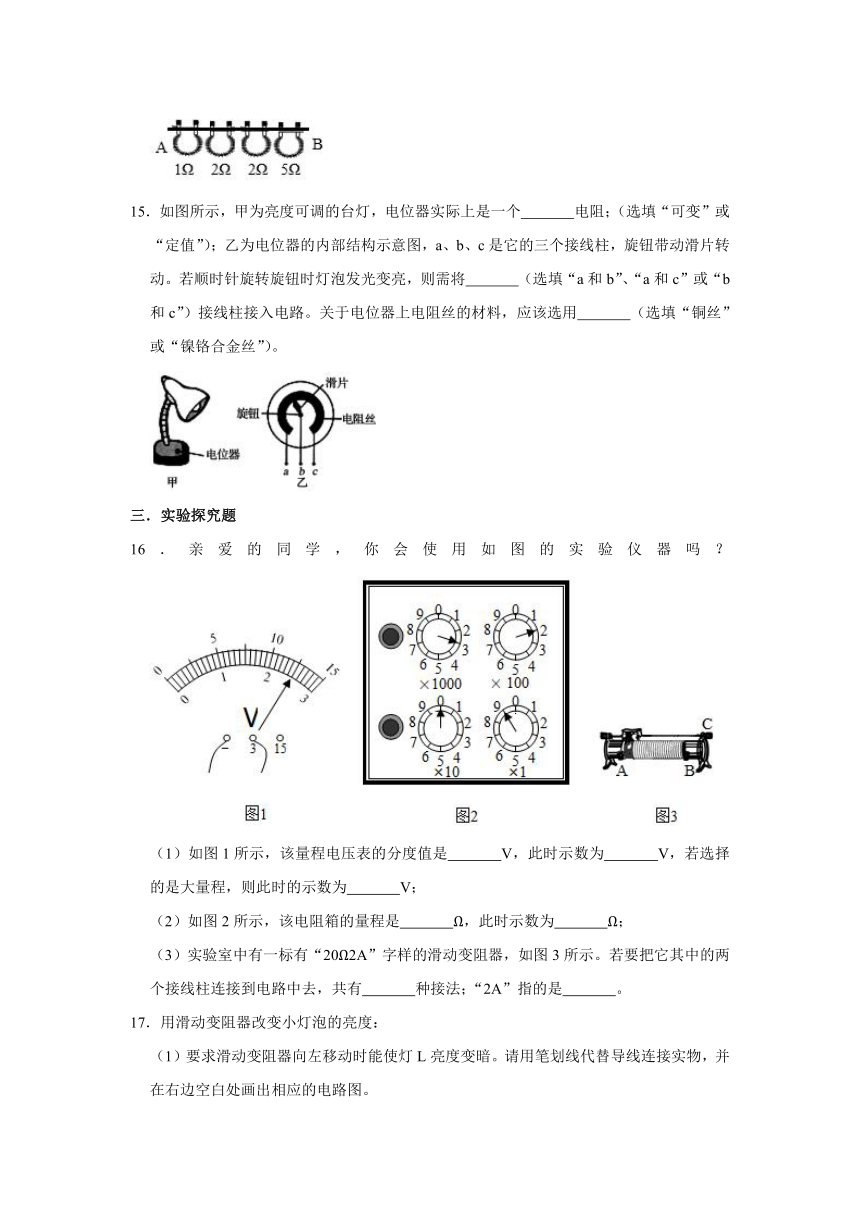

14．如图所示，将插进式电阻箱的AB两端接入电路，可接进电路的最大电阻值为　
　Ω，最小电阻值为　
　Ω；将两个2Ω电阻丝上端的铜塞拔出，接进电路的电阻值为　
　Ω。
15．如图所示，甲为亮度可调的台灯，电位器实际上是一个　
　电阻；（选填“可变”或“定值”）；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将　
　（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用　
　（选填“铜丝”或“镍铬合金丝”）。
三．实验探究题
16．亲爱的同学，你会使用如图的实验仪器吗？
（1）如图1所示，该量程电压表的分度值是　
　V，此时示数为　
　V，若选择的是大量程，则此时的示数为　
　V；
（2）如图2所示，该电阻箱的量程是　
　Ω，此时示数为　
　Ω；
（3）实验室中有一标有“20Ω2A”字样的滑动变阻器，如图3所示。若要把它其中的两个接线柱连接到电路中去，共有　
　种接法；“2A”指的是　
　。
17．用滑动变阻器改变小灯泡的亮度：
（1）要求滑动变阻器向左移动时能使灯L亮度变暗。请用笔划线代替导线连接实物，并在右边空白处画出相应的电路图。
（2）开关闭合前，滑动变阻器的滑片P应滑到　
　（填A或B）端。
（3）想使小灯泡变亮，滑片应向　
　（填左或右）端滑动，这时电流表的示数将　
　。
（4）开始实验后，甲同学发现无论如何移动滑片P，灯的亮度都不发生变化，而且一直很亮，这可能是　
　，一同学发现移动滑片P时，灯忽亮忽熄，这可能是　
　。
18．在滑动变阻器改变灯泡亮度的实验中甲组同学连接的电路如图所示。
（1）甲组同学连接电路闭合开关，发现电流表的指针偏转幅度较小，原因是　
　。
（2）要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向　
　（选填“A”或“B”）端移动，此过程电流表的示数将　
　（选填“变大”、“变小”或“不变”）。
（3）乙组同学按照电路图连接实验电路，当接完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭。在实验操作中的有两个操作不当之处：其中之一是滑动变阻器没调到　
　端。（选填“A”或“B”）
参考答案
1．解：当滑片P向A端移动时，电路中的电阻变大，即有效长度变长，故可知滑片右边电阻丝接入电路，故B一定接入电路，所以另一个接线柱可以是C，也可以是D。
故选：D。
2．解：移动滑动变阻器的滑片时，改变了连入电路的电阻丝的长度，从而改变连入电路的电阻大小，故A正确、BCD错误。
故选：A。
3．解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测定值电阻R两端的电压，电流表测电路中的电流；
探究电流与电阻的关系时，应控制电阻两端的电压不变，也就是更换电阻R后，移动变阻器的滑片，使电压表的示数保持不变；故D正确，ABC错误。
故选：D。
4．解：滑动变阻器的滑片左移，灯泡变亮，原因是电路中电流变大，变阻器的电阻变小，滑动变阻器接入电路的电阻丝变短。M应该接C，N接A或B。
故选：A。
5．解：滑片向左或向右滑动时，灯泡亮度不变，则电路中的电流不发生变化，根据欧姆定律可知，电路中的电阻不变，因此需保持滑动变阻器接入电路中的阻值不变，由图可知开关S接B或C效果一样，变阻器接入的阻值都为一个滑动变阻器的最大阻值。
故选：D。
6．解：闭合开关进行实验时，发现无论怎样移动滑片P小灯泡亮度不变，说明电路是通路，但变阻器无法改变电阻大小，存在两种可能，一是都连上面两个接线柱，相当于导线，二是都连下面两个接线柱，相当于定值电阻。对照选项可知，只有A的说法正确。
故选：A。
7．解：A、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流，说法正确；
B、把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小，说法错误；
C、将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流，说法错误；
D、只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小，说法错误。
故选：A。
8．解：滑片P向左移动时，灯泡的亮度减小，即此时通过小灯泡的电流变小，说明变阻器接入电路的电阻变大，所以应该是变阻器滑片右边的电阻丝接入电路，故必须选择D接线柱，再选择A或B接线柱即可；
故选：C。
9．解：
由图可知，螺线管线圈上电流方向向左，根据安培定则可知，它的下端为N极、上端为S极。根据“同名磁极相互排斥”可知，悬挂的条形磁铁受到向上的排斥力，即弹簧的弹力F+F排斥＝G．如果弹簧的长度增大，那么弹力F增大，而排斥力减小，则螺线管的磁场减弱，整个电路的电流变小，滑动变阻器向右移动时电阻变大。滑片向右移动时，滑片左边的电阻丝变长，右边的电阻丝变短，所以应该使用左边的部分，即变阻器的左下角的A接线柱必选，上面的D、C任选一个。
故C正确，而A、B、D错误。
故选：C。
10．解：A、S和A接触，MN电阻丝接入电路，P向右移动，MN的长度增大，则电路中的电阻变大，由欧姆定律可知，电路中的电流将变小，即灯泡变暗；故A正确；
B、S和B接触，BN电阻丝接入电路，P向右移动时，BN的长度不变，电路中的电流不变，即灯泡亮度不变；故B错误；
CD、S和C接触，CN电阻丝接入电路，P无论怎样移动，CN的长度均不变，即电路中的电阻不变，则由欧姆定律可知，电路中的电流不变，即灯泡亮度不变；故CD错误。
故选：A。
11．解：（1）电阻器在电路中的作用是用于保护电路，且通过改变电阻改变电路中的电流和用电器两端的电压；
（2）某滑动变阻器的铭牌上标有“50Ω
1A”字样，它表示的物理意义是：滑动变阻器允许通过的最大电流是1A，滑动变阻器的最大阻值是50Ω。
故答案为：电阻；最大阻值是50Ω。
12．解：调节台灯亮度的电位器实质是一个滑动变阻器，滑动变阻器是靠改变连入电路中电阻线的长度来改变电阻的。
故答案为：滑动变阻器；长度。
13．解：
（1）如图1为旋钮型变阻器，若把接线片A、B接入电路（即滑片左侧电阻丝接入电路），顺时针转动旋钮滑片时，滑片左侧电阻丝的长度变长，则变阻器的阻值将变大；
（2）图2中电阻箱的读数：R＝2×1000Ω+2×100Ω+3×10Ω+0×1Ω＝2230Ω。
故答案为：大；2230。
14．解：观察图可知，将插进式电阻箱的AB两端接入电路，将所有铜塞拔出，电阻全部接入电路，最大值为1Ω+2Ω+2Ω+5Ω＝10Ω；
将所有铜塞全部插入，接入电路的电阻值最小，为0Ω；
将两个2Ω电阻丝上端的铜塞拔出，接进电路的电阻值为2Ω+2Ω＝4Ω。
故答案为：10；0；4。
15．解：电位器能改变灯泡的亮度，则可知电位器实际上是一个可变电阻；
顺时针旋转旋片时，灯泡变亮，说明电流变大，因电源电压不变，则根据欧姆定律可知电位器接入电路中的电阻应变小，则由图可知应将b、c接线柱接入电路。
在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的作用，而用铜丝制作的话，起不到明显改变电阻的作用，所以应该选用镍铬合金丝。
故答案为：可变；b和c；镍铬合金丝。
16．解：（1）由图可知，电压表的量程是0～3V，所以分度值是0.1V，故此时的示数是2.5V；若选择0～15V的量程，则分度值是0.5V，故此时的示数是12.5V；
（2）当各位置对应的数是9时，阻值最大，即最大阻值为9×1000Ω+9×100Ω+9×10Ω+9×1Ω＝9999Ω；当各位置对应的数是0时，阻值最小，即0；故它的阻值范围是0～9999Ω；电阻箱的示数：3×1000Ω+2×100Ω+0×10Ω+9×1Ω＝3209Ω；
（3）要把有3个接线柱的滑动变阻器接入电路中两个接线柱，则有3种的接法，其中AB接入电路后，无法改变电阻值，因此正确的接法有2种；此变阻器铭牌的含义是：滑动变阻器的最大阻值为20Ω，2A是允许通过滑动变阻器的最大电流值；
故答案为：（1）0.1；2.5；12.5；（2）0﹣9999；3209；（3）2；允许通过的最大电流。
17．解：
（1）滑动变阻器改变小灯泡的亮度，所以滑动变阻器应“一上一下”连接，并与灯泡串联，滑动变阻器向左移动，只能使灯L亮度变暗，说明电路中电流变小，电阻变大，所以应将滑片右侧电阻丝接入电路中，由此连接实物并画出电路图，如图所示：
．
（2）为了保护电路，开关闭合前，滑动变阻器的滑动片P应滑到阻值最大处，即A端；
（3）想使小灯泡变亮，应使电路中电流变大，即电流表示数变大，应减小滑动变阻器连入电路的阻值，故滑片应向右滑动；
（4）甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，说明滑动变阻器都接上面或都接下面两个接线柱，灯泡的亮度比较亮，说明电路中电流较大，电阻较小，这可能是同时连接了滑动变阻器上面两个接线柱；乙同学缓慢移动滑片P时，看到灯忽亮忽熄，这可能是滑片接触不良造成的。
故答案为：（1）见上图；（2）A；（3）右；变大；（4）同时连接了滑动变阻器上面两个接线柱；滑片接触不良。
18．解：（1）据题意可知，若A组同学连接电路闭合开关，发现电流表的指针偏转幅度较小，可能是由于电流表的量程太大导致的；
（2）要使灯泡的亮度由暗变亮，即电路的电阻变小，所以滑片应该向左即A端移动，该过程中，变阻器的电阻变小，故电路的电流会变大；
（3）连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，说明①连接电路时开关没有断开，②没有将变阻器的滑片调到阻值最大位置，即滑片在B端。
故答案为：（1）电流表的量程选大了；（2）A；变大；（3）B。
