沪科版物理九年级,第十四章 了解电路 单元测试题（含解析）

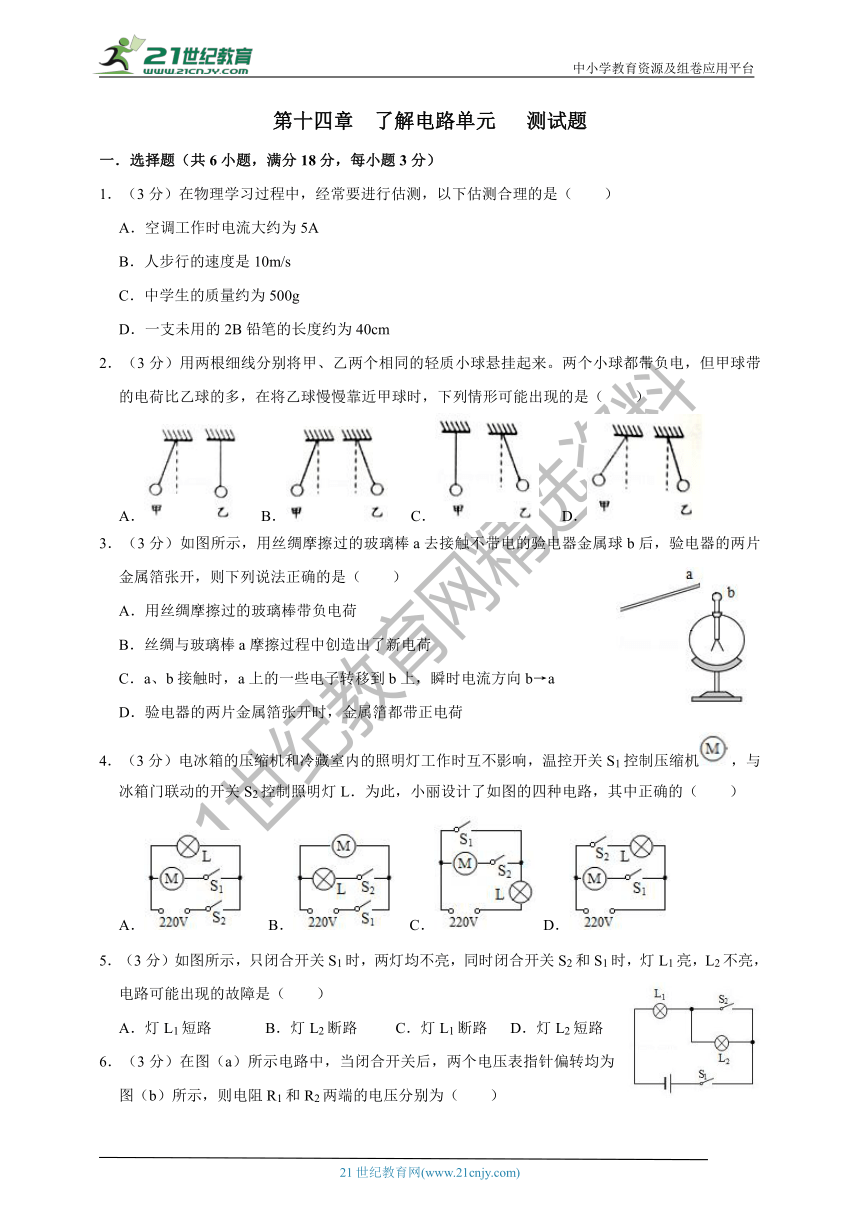

第十四章 了解电路单元 测试题
一．选择题（共6小题，满分18分，每小题3分）
1．（3分）在物理学习过程中，经常要进行估测，以下估测合理的是（　　）
A．空调工作时电流大约为5A
B．人步行的速度是10m/s
C．中学生的质量约为500g
D．一支未用的2B铅笔的长度约为40cm
2．（3分）用两根细线分别将甲、乙两个相同的轻质小球悬挂起来。两个小球都带负电，但甲球带的电荷比乙球的多，在将乙球慢慢靠近甲球时，下列情形可能出现的是（　　）
A． B． C． D．
45485053625853．（3分）如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（　　）
A．用丝绸摩擦过的玻璃棒带负电荷
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D．验电器的两片金属箔张开时，金属箔都带正电荷
4．（3分）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯L．为此，小丽设计了如图的四种电路，其中正确的（　　）
A． B． C． D．
right349250005．（3分）如图所示，只闭合开关S1时，两灯均不亮，同时闭合开关S2和S1时，灯L1亮，L2不亮，电路可能出现的故障是（　　）
A．灯L1短路 B．灯L2断路 C．灯L1断路 D．灯L2短路
6．（3分）在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
261493061595A．电阻R1两端的电压1.2V
B．电阻R2两端的电压4.8V
C．电源电压为6V
D．电阻R1R2两端总电压7.2V
二．多选题（共2小题，满分8分，每小题4分）
7．（4分）如图所示电路，S1、S2、S3均断开，下列说法正确的是（　　）
393890569215A．只闭合S1、S2时，L1、L2并联
B．只闭合S1、S3时，L1、L2串联
C．只闭合S2、S3时，L1被短路，L2是通路
D．只闭合S1、S3时，L1被短路，L2是通路
38912803359158．（4分）如图所示电路，闭合开关S，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中正确的是（　　）
A．可知电源电压为9.4V
B．可知L1两端电压为2.6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流
三．填空题（共6小题，满分20分）
9．（3分）一节干电池的电压　 　V，家庭电路的电压　 　V，人体的安全电压　 　V。
10．（2分）电路中有电流的条件是：必须有　 　，而且电路是　 　。
11．（2分）小玲用塑料梳子梳头发时，发现头发会随梳子飘动，这一现象说明梳子在梳头发过程中梳子和头发分别带上了　 　（选填“同种”或“异种”）电荷，如果头发带正电，则它　 　（选填“得到”“失去”）电子。
12．（3分）如图所示，当开关S1、S2断开时，电路是　 　，当S1闭合、S2断开时，电路是　 　；当S1、S2都闭合时，电路是　 　。（选填“通路”、“开路”或“短路”）
2891155198755
13．（4分）如图所示电路，闭合开关后，电流表的示数为0.4A，灯L1比灯L2亮，则灯L1中电流为　 　A，灯L2中电流　 　0.4A（选填“大于”“小于”或“等于”）。

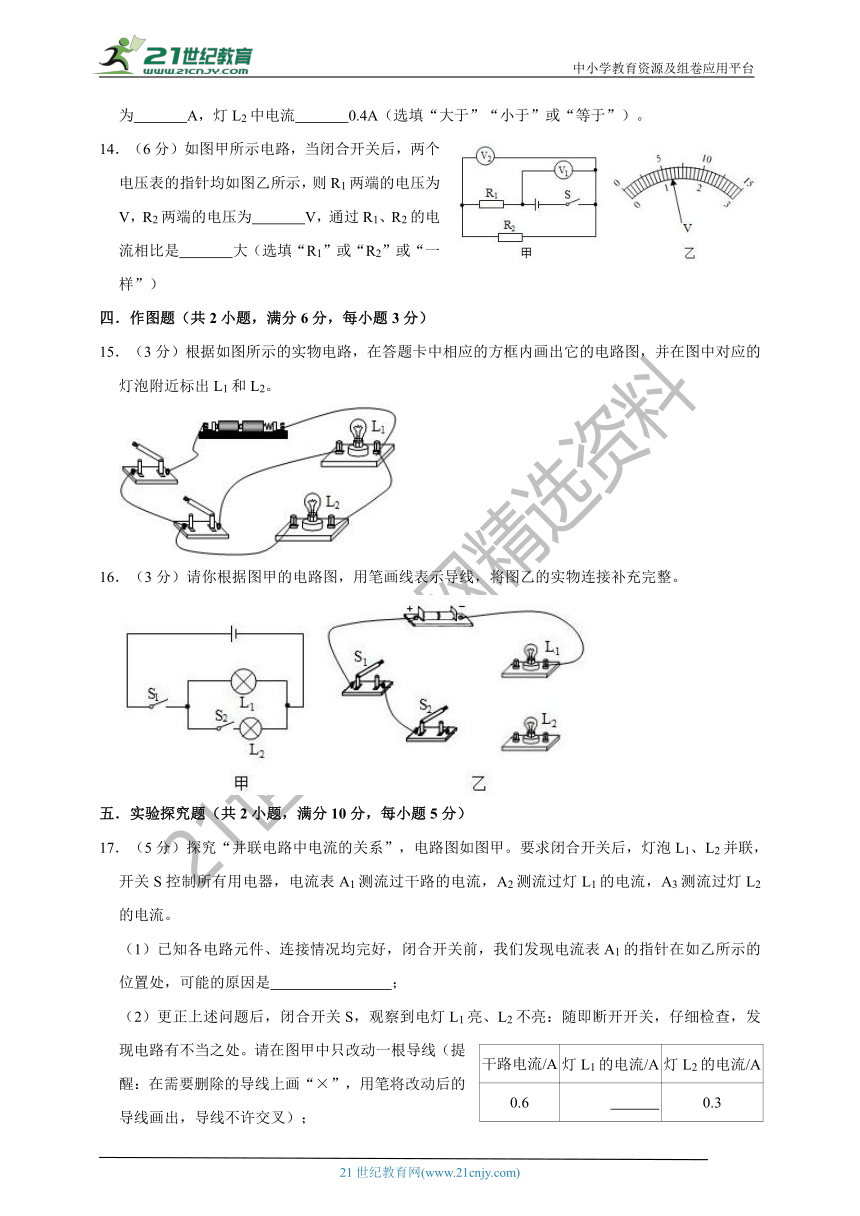

right876300014．（6分）如图甲所示电路，当闭合开关后，两个电压表的指针均如图乙所示，则R1两端的电压为　 　V，R2两端的电压为　 　V，通过R1、R2的电流相比是　 　大（选填“R1”或“R2”或“一样”）
四．作图题（共2小题，满分6分，每小题3分）
15．（3分）根据如图所示的实物电路，在答题卡中相应的方框内画出它的电路图，并在图中对应的灯泡附近标出L1和L2。
16．（3分）请你根据图甲的电路图，用笔画线表示导线，将图乙的实物连接补充完整。
五．实验探究题（共2小题，满分10分，每小题5分）

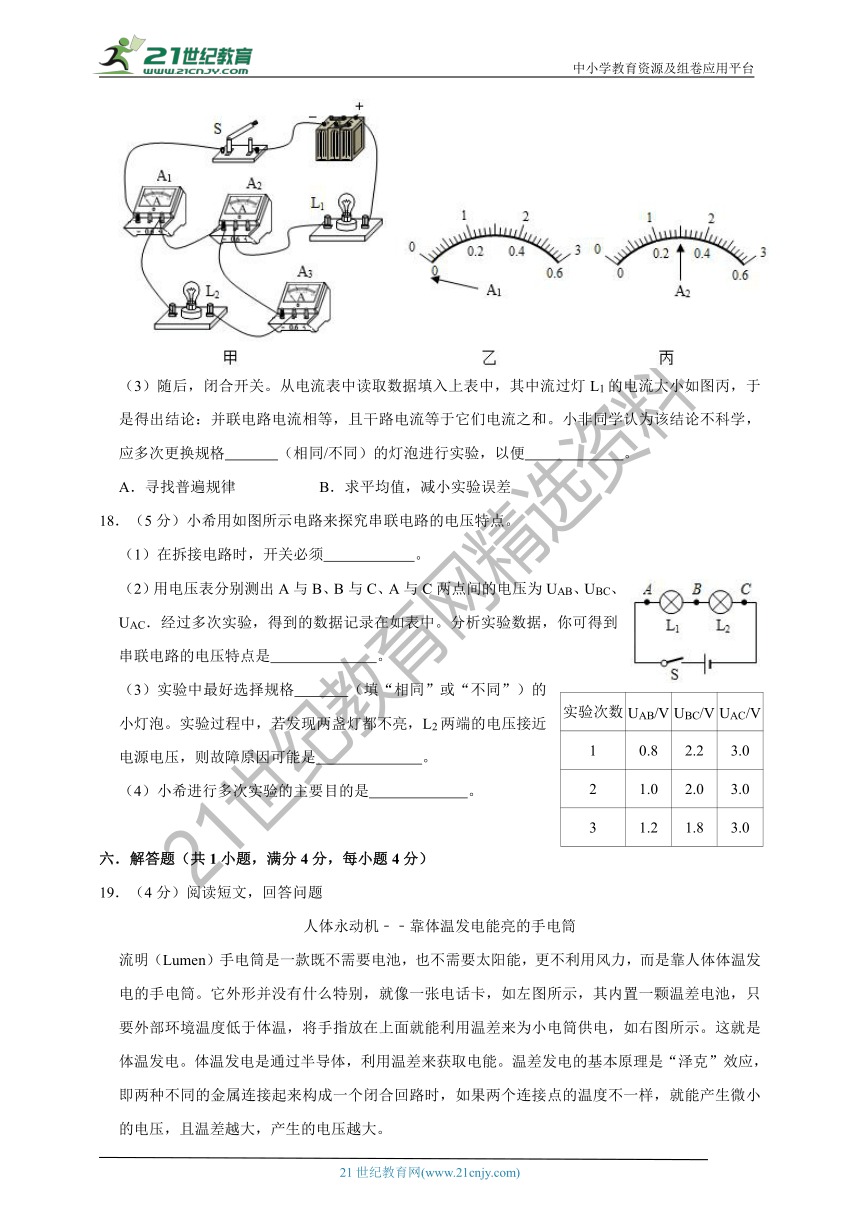

17．（5分）探究“并联电路中电流的关系”，电路图如图甲。要求闭合开关后，灯泡L1、L2并联，开关S控制所有用电器，电流表A1测流过干路的电流，A2测流过灯L1的电流，A3测流过灯L2的电流。
（1）已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A1的指针在如乙所示的位置处，可能的原因是　 　；
干路电流/A
灯L1的电流/A
灯L2的电流/A
0.6
　 　
0.3
（2）更正上述问题后，闭合开关S，观察到电灯L1亮、L2不亮：随即断开开关，仔细检查，发现电路有不当之处。请在图甲中只改动一根导线（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）；
（3）随后，闭合开关。从电流表中读取数据填入上表中，其中流过灯L1的电流大小如图丙，于是得出结论：并联电路电流相等，且干路电流等于它们电流之和。小非同学认为该结论不科学，应多次更换规格　 　（相同/不同）的灯泡进行实验，以便　 　。
A．寻找普遍规律 B．求平均值，减小实验误差
18．（5分）小希用如图所示电路来探究串联电路的电压特点。
（1）在拆接电路时，开关必须　 　。
实验次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
right74930（2）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在如表中。分析实验数据，你可得到串联电路的电压特点是　 　。
（3）实验中最好选择规格　 　（填“相同”或“不同”）的小灯泡。实验过程中，若发现两盏灯都不亮，L2两端的电压接近电源电压，则故障原因可能是　 　。
（4）小希进行多次实验的主要目的是　 　。
六．解答题（共1小题，满分4分，每小题4分）
19．（4分）阅读短文，回答问题
人体永动机﹣﹣靠体温发电能亮的手电筒
流明（Lumen）手电筒是一款既不需要电池，也不需要太阳能，更不利用风力，而是靠人体体温发电的手电筒。它外形并没有什么特别，就像一张电话卡，如左图所示，其内置一颗温差电池，只要外部环境温度低于体温，将手指放在上面就能利用温差来为小电筒供电，如右图所示。这就是体温发电。体温发电是通过半导体，利用温差来获取电能。温差发电的基本原理是“泽克”效应，即两种不同的金属连接起来构成一个闭合回路时，如果两个连接点的温度不一样，就能产生微小的电压，且温差越大，产生的电压越大。

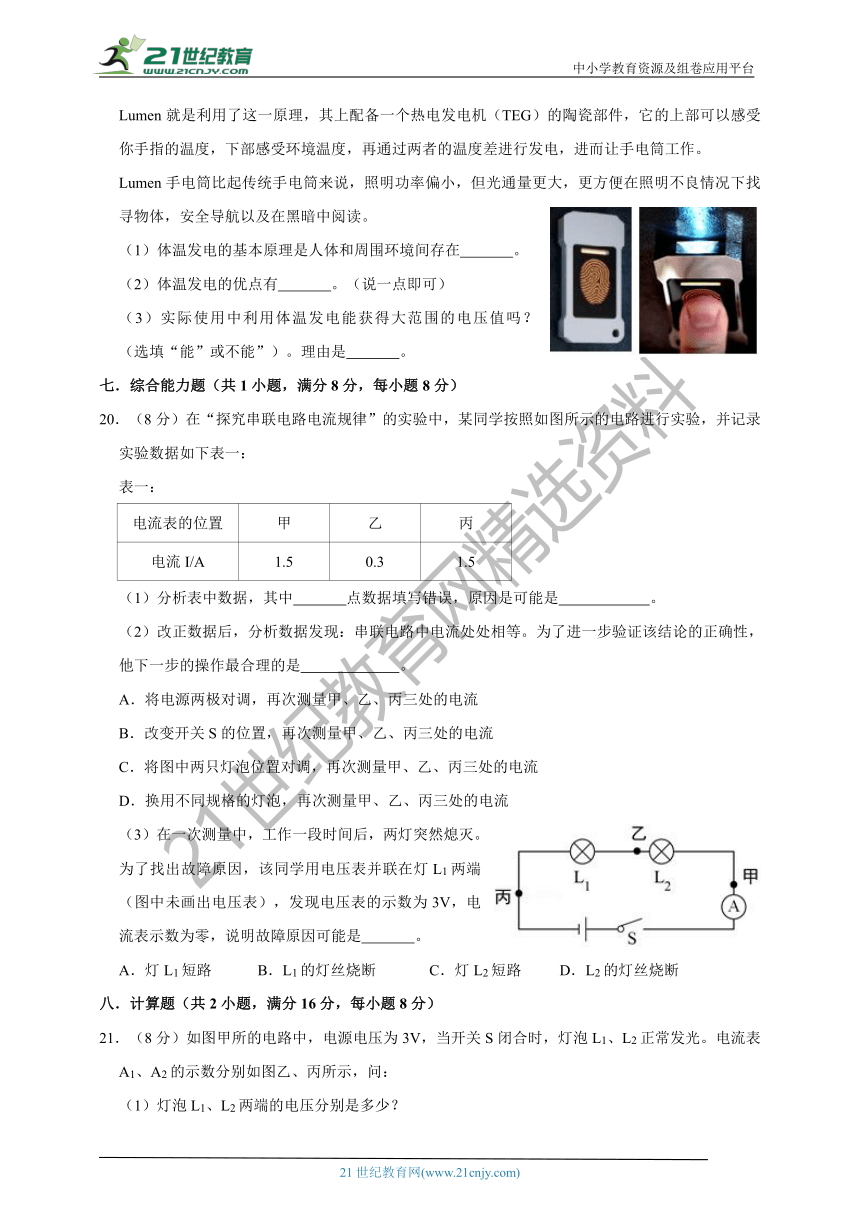

Lumen就是利用了这一原理，其上配备一个热电发电机（TEG）的陶瓷部件，它的上部可以感受你手指的温度，下部感受环境温度，再通过两者的温度差进行发电，进而让手电筒工作。
right374015Lumen手电筒比起传统手电筒来说，照明功率偏小，但光通量更大，更方便在照明不良情况下找寻物体，安全导航以及在黑暗中阅读。
（1）体温发电的基本原理是人体和周围环境间存在　 　。
（2）体温发电的优点有　 　。（说一点即可）
（3）实际使用中利用体温发电能获得大范围的电压值吗？　 　（选填“能”或不能”）。理由是　 　。
七．综合能力题（共1小题，满分8分，每小题8分）
20．（8分）在“探究串联电路电流规律”的实验中，某同学按照如图所示的电路进行实验，并记录实验数据如下表一：
表一：
电流表的位置
甲
乙
丙
电流I/A
1.5
0.3
1.5
（1）分析表中数据，其中　 　点数据填写错误，原因是可能是　 　。
（2）改正数据后，分析数据发现：串联电路中电流处处相等。为了进一步验证该结论的正确性，他下一步的操作最合理的是　 　。
A．将电源两极对调，再次测量甲、乙、丙三处的电流
B．改变开关S的位置，再次测量甲、乙、丙三处的电流
C．将图中两只灯泡位置对调，再次测量甲、乙、丙三处的电流
D．换用不同规格的灯泡，再次测量甲、乙、丙三处的电流
right67310（3）在一次测量中，工作一段时间后，两灯突然熄灭。为了找出故障原因，该同学用电压表并联在灯L1两端（图中未画出电压表），发现电压表的示数为3V，电流表示数为零，说明故障原因可能是　 　。
A．灯L1短路 B．L1的灯丝烧断 C．灯L2短路 D．L2的灯丝烧断
八．计算题（共2小题，满分16分，每小题8分）
21．（8分）如图甲所的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
22．（8分）如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
right374015（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
第十四章 了解电路单元 测试题
参考答案与试题解析
一．选择题（共6小题，满分18分，每小题3分）
1．【解答】A、空调工作时电流大约为5A，符合实际，故A正确。
B、人步行的速度是1m/s，故B错误。
C、中学生的质量约为50kg，故C错误。
D、一支未用的2B铅笔的长度约为20cm，故D错误。
故选：A。
2．【解答】同种电荷相互排斥，两个小球都带负电，故相互排斥，由于一对相互作用力的大小相等，故两小球偏离竖直位置的幅度相等。
故ACD错误，B正确。
故选：B。
3．【解答】
A、丝绸摩擦过的玻璃棒带正电，故A错误；
B、摩擦起电的实质是电荷的转移，在摩擦起电中并没有创造电荷，故B错误；
CD、当带正电的玻璃棒靠近验电器的金属球时，玻璃棒上的正电荷吸引验电器上的负电荷（自由电子），验电器上的自由电子转移到玻璃棒上，由于验电器的金属箔片失去电子而带正电，验电器的两片金属箔都带正电荷，相互排斥张开，瞬时电流方向a→b，故C错误，故D正确。
故选：D。
4．【解答】由题意可知，电冰箱的压缩机和冷藏室内的照明灯并联，开关S1与压缩机串联，冰箱门联动的开关S2与照明灯串联，由选项可知，只有D项中的电路图符合要求。
故选：D。
5．【解答】只闭合开关S1时，两灯均不亮，说明电路某处有断路或两灯泡都被短路；
当同时S2和S1都闭合时，L2被短路，电路为L1的基本电路，并且灯L1亮，说明不是两灯泡同时被短路，而是断路故障，即灯L2断路。
故选：B。
6．【解答】
由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；
由串联电路的电压规律可知，电压表V1示数应大于电压表V2示数，由于两个电压表指针偏转角度相同，则电压表V1量程是0～15V，分度值为0.5V，示数为6V，即电源电压为6V（即电阻R1、R2两端总电压 ）；
电压表V2量程是0～3V，分度值为0.1V，示数为1.2V，即电阻R2两端的电压：U2＝1.2V；
由串联电路的电压特点知，电阻R1两端的电压：U1＝U﹣U2＝6V﹣1.2V＝4.8V．故ABD错误，C正确。
故选：C。
二．多选题（共2小题，满分8分，每小题4分）
7．【解答】
A、只闭合S1、S2时，电流从电源正极开始分支，一路经过L1→S1回到电源负极，另一路经过S2→L2回到电源负极，然后两路共同回到电源负极，因此两灯泡并联，故A正确；
B、只闭合S1、S3时，L2被短路，电路为L1的基本电路，故B错误；
C、只闭合S2、S3时，L1被短路，电路为L2的基本电路，L2是通路，故C正确；
D、只闭合S1、S3时，L1被短路，电路为L2的基本电路，故D错误。
故选：AC。
8．【解答】
（1）由电路图可知，闭合开关S，两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压，
则电源的电压U＝6V，L2两端的电压U2＝3.4V，
因串联电路中总电压等于各分电压之和，
所以，L1两端的电压：U1＝U﹣U2＝6V﹣3.4V＝2.6V，故A错误，B正确；
（2）将电压表V2换成电流表时，灯泡L2被短路，电路为灯泡L1的简单电路，既不是并联电路，此时灯L1发光，L2不发光，故C正确；D错误。
故选：BC。
三．填空题（共6小题，满分20分）
9．【解答】（1）一节干电池的电压是 1.5V，
（2）我国家庭电路的电压是 220V，
（3）对人体安全的电压是 不高于36V；
故答案为：（1）1.5；（2）220；（3）不高于36。
10．【解答】电源是提供电流的装置，所以电路中要有电流，必须要有电源。除了有电源以外，电路必须还要是通路，电路中才会产生电流。
所以电路中有电流的条件是：必须有电源，而且电路是通路。
故答案为：电源；通路。
11．【解答】用塑料梳子梳头发时，由于摩擦而使头发带了电；其中头发和梳子带有异种电荷，由于异种电荷相互吸引，所以头发会随梳子飘动；
摩擦起电的实质是电子在物体之间的转移，失去电子的带正电，得到电子的带负电；塑料梳子与干燥的头发摩擦时，头发原子核束缚电子的能力较弱，头发失去一些电子，头发中的正电荷多于负电荷，从而头发带正电。
故答案为：异种；失去。
12．【解答】当开关S1，S2都断开时，电路中没有电流，电路处于开路状态；
当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态；
当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态；
故答案为：开路，通路，短路。
13．【解答】由图知，L1、L2串联，电流表的示数为0.4A，所以I1＝I2＝I＝0.4A。
故答案为：0.4；等于。
14．【解答】由图可知，R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2的电压，
所以电压表V1的示数应比电压表V2的示数大，但两个电压表的指针位置相同，这说明电压表V1选的是0﹣15V的量程，其分度值为0.5V，根据指针位置，电压表读数为6V，即电源电压为U＝6V；
电压表V2选的是0﹣3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V，故R2两端的电压为U2＝1.2V；
根据串联电路的电压关系，L1两端的电压：U1＝U﹣U2＝6V﹣1.2V＝4.8V。
因为串联电路中电流处处相等，所以通过R1、R2的电流相比是一样大的。
故答案为：4.8；1.2；一样。
四．作图题（共2小题，满分6分，每小题3分）
15．【解答】根据实物图可知，从正极出发，经开关开始分支，一支经开关、灯泡L1，另一支经灯泡L2然后共同回到负极；如图所示：
16．【解答】由电路图可知，两灯泡并联，开关S1位于干路，开关S2位于L2支路，
从电源的正极出发，依次串联S1、L1回到电源的负极，然后把S2、L2串联后并联在L1两端，如下图所示：
五．实验探究题（共2小题，满分10分，每小题5分）
17．【解答】
（1）闭合开关前，我们发现电流表A1的指针在如乙所示的位置处，可能的原因是电流表没有调零；
（2）甲图中，电流从电流表A3负接线柱流入了，并且L2短路了，根据要求，A3测流过灯L2的电流，A3与灯L2串联，电流从电流表正接线柱流入，如下所示：
（3）干路电流为0.6A，其中流过灯L1的电流大小如图丙，根据并联电路干路电流大于支路电流，故电流表选用小量程，分度值为0.02A，电流为0.3A，之所以得出并联电路电流相等是因为选用的灯泡规格相同，器材太特殊，结论有偶然性，为得出普遍性的结论，应多次更换规格不同的灯泡进行实验，以便寻找普遍规律，选A。
故答案为：（1）电流表没有调零； （2）如上所示； （3）不同； A。
18．【解答】（1）在拆接电路时，开关必须断开；
（2）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．根据表中数据有：
3.0V＝0.8V+2.2V；
3.0V＝1.0V+2.0V；
3.0V＝1.2V+1.8V；
可得到串联电路的电压特点是总电压等于各用电器两端电压之和；
（3）为得出普遍性的结论，实验中最好选择规格不同的小灯泡；
实验过程中，若发现两盏灯都不亮，电路可能断路，L2两端的电压接近电源电压，则说明电压表与电源连通，则故障原因可能是L2断路，导致电压表与灯L1串联在电路中了；
（4）小希进行多次实验的主要目的是探究串联电路中电压关系的普遍规律。
故答案为：（1）断开；（2）总电压等于各用电器两端电压之和； （3）不同；L2断路；（4）探究串联电路中电压关系的普遍规律。
六．解答题（共1小题，满分4分，每小题4分）
19．【解答】
（1）由材料可知，体温发电的根本原理是人体和周围环境间存在温差；
（2）由材料可知，体温发电手电筒体积小、光通量大，体温发电是通过半导体，利用温差来获取电能的，所以使用时很环保；
（3）由材料可知，只有温差越大时，电压才会越大，但是人体和周围环境之间不会有太大的温差，所以不能利用体温发电来获得大范围的电压值。
故答案为：（1）温度差；（2）环保；（3）不能；人体和周围环境之间不会有太大的温差。
七．综合能力题（共1小题，满分8分，每小题8分）
20．【解答】
（1）串联电路各处的电流相等，分析表中数据，其中乙点数据填写错误，原因是可能是电流表选用大量程却按小量程读数了；
（2）测出一组实验数据后，为得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，故D正确；
（3）灯泡熄灭，可能是电路存在断路或灯泡短路；电流表示数为零，说明电路存在断路；电压表并联在灯L1两端，电压表的示数为3V，说明电压表与电源两极相连，测电源电压，电压表并联电路之外电路不存在断路，则与电压表并联的灯泡L1断路，故B正确。
故答案为：（1）乙；电流表选用大量程却按小量程读数了；（2）D；（3）B。
八．计算题（共2小题，满分16分，每小题8分）
21．【解答】（1）由图甲可知，两电灯并联，已知电源电压为3V，
则灯泡L1、L2两端的电压都等于电源电压，为3V；
（2）由图甲可知，两电灯并联，电流表A1测干路电流，电流表A2测电灯L2所在支路电流，因此电流表A1示数大于A2示数；
由图乙所示电流表A1量程是0～3A，分度值是0.1A，电流表示数是1.5A。
电流表A2的量程是0～0.6A，分度值是0.02A，电流表读数是0.48A；
即灯泡L2的电流I2＝IA2＝0.48A，灯泡L1的电流I1＝IA1﹣IA2＝1.5A﹣0.48A＝1.02A。
（3）工作过程中L1灯丝突然烧断，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等，因此电流表A2的示数不变，还是0.48A。
故答案为：（1）灯泡L1、L2两端的电压都是3V；
（2）通过灯泡L1、L2的电流分别是1.02A；0.48A；
（3）若在工作过程中L1灯丝突然烧断，电流表A2的示数不变，还是0.48A。
22．【解答】（1）当S1断开，S2接a时，电流从正极出发经灯泡L2、电流表回负极，灯L1中无电流通过，故通过灯L1的电流为0；通过L2的电流为0.3A；
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A；
（3）当S1闭合、S2接a时，灯L1、L2并联，电流表A测干路中的电流，I＝0.9A，
流过L1中的电流I1＝600mA＝0.6A，
根据并联电路的电流规律I＝I1+I2可得，
此时通过灯L2中的电流I2＝I﹣I1＝0.9A﹣0.6A＝0.3A。
答：（1）此时灯L1的电流为0、L2的电流为0.3A；
（2）通过灯L1、L2的电流分别是0.2A；
（3）此时通过灯L2中的电流是0.3A。
