18.2 电功率 同步练习（含答案）

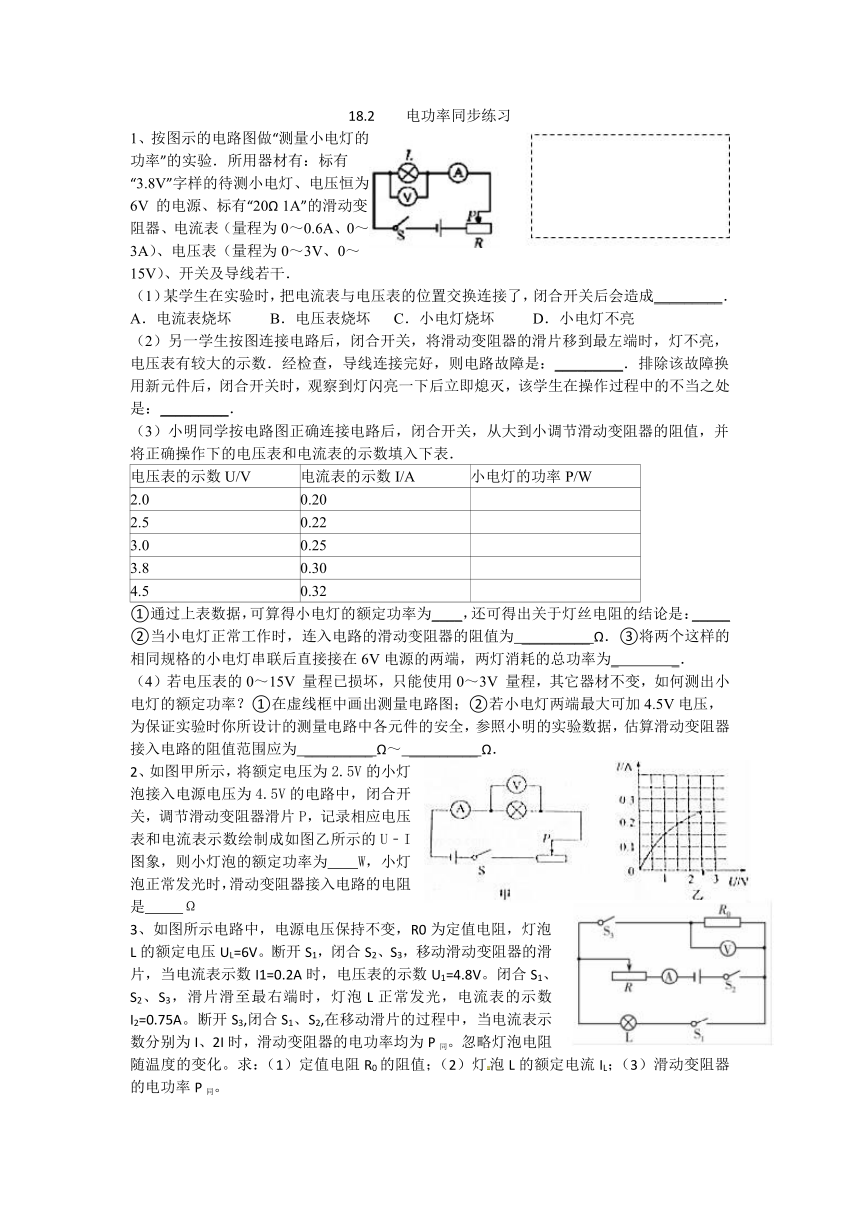

18.2
电功率同步练习
1、按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V
的电源、标有“20Ω
1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．
（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．
A．电流表烧坏
B．电压表烧坏
C．小电灯烧坏
D．小电灯不亮
（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．
（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．
电压表的示数U/V
电流表的示数I/A
小电灯的功率P/W
2.0
0.20
2.5
0.22
3.0
0.25
3.8
0.30
4.5
0.32
①通过上表数据，可算得小电灯的额定功率为____，还可得出关于灯丝电阻的结论是：_____
②当小电灯正常工作时，连入电路的滑动变阻器的阻值为
_________
Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_
_．
（4）若电压表的0～15V
量程已损坏，只能使用0～3V
量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为
_________
Ω～
_________
Ω．
2、如图甲所示，将额定电压为2.5V的小灯泡接入电源电压为4.5V的电路中，闭合开关，调节滑动变阻器滑片P，记录相应电压表和电流表示数绘制成如图乙所示的U﹣I图象，则小灯泡的额定功率为
W，小灯泡正常发光时，滑动变阻器接入电路的电阻是
Ω
3、如图所示电路中，电源电压保持不变，R0为定值电阻，灯泡L的额定电压UL=6V。断开S1，闭合S2、S3，移动滑动变阻器的滑片，当电流表示数I1=0.2A时，电压表的示数U1=4.8V。闭合S1、S2、S3，滑片滑至最右端时，灯泡L正常发光，电流表的示数I2=0.75A。断开S3,闭合S1、S2,在移动滑片的过程中，当电流表示数分别为I、2I时，滑动变阻器的电功率均为P同。忽略灯泡电阻随温度的变化。求：（1）定值电阻R0的阻值；（2）灯泡L的额定电流IL；（3）滑动变阻器的电功率P同。
4、如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（
）
A．电路的总功率不变
B．电压表与电流表示数的比值不变
C．电压表的示数变大
D．电流表的示数变小
5、“测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为l0Ω，电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），开关和导线若干．还有标有“10Ω
2A”的滑动变阻器A和标有“5Ω
1A”的滑动变阻器B．
（1）若小明设计电路如图甲所示，请选择合适的量程，并用笔画线代替导线将图甲的实验电路图连接完整；
（2）本实验选择的滑动变阻器是
（选填“A”或“B”）；
（3）当滑动变阻器的滑片P移到某一位置时，观察到电压表示数如图乙所示，根据所选正确量程，其示数为
V；
（4）为了测量小灯泡额定功率，此时应该将变阻滑的滑片P向
（选填“A”或“B”）移动．当电压达到小灯泡额定电压时，小灯泡正常发光，电流表的示数如图丙所示，则小灯泡的额定功率为
W．
（5）小明综合分析实验数据发现，灯泡越亮时灯丝的电阻越大，说明灯丝的电阻
．
6、在电学实验中，电流表的内阻几乎为零，但实验室中有一种小量程电流表，其内阻不为零，在处理这种电流表时，可看成是一个无内阻的电流表和一个电阻RA串联（如图中虚线框所示）．现要测量一只这种电流表的内阻RA的阻值，电路设计如图所示，电源电压不变，R1：R2=1：2，当S1闭合S2断开时，电流表示数为0.15A，R1消耗的电功率为P1；当S1断开S2闭合时，RA消耗的电功率为0.1W，R2消耗的电功率为P2；且P1：P2=9：8，则S1断开S2闭合时电流表示数I2=
A，电流表的内阻RA=
Ω．
7、如图甲所示，灯泡L标有“6V
3W”字样，电源电压及灯丝电阻保持不变，电流表量程为
0～0.6A，电压表量程为0～15V，变阻器R的最大阻值为100Ω．只闭合开关S、S1，移动
滑片P的过程中，电流表示数与变阻器连入电路的阻值变化关系如图乙所示，当滑片P在a点时，电压表示数为10V，电流表示数为Ia；只闭合开关S、S2，滑片P置于b点时，变
阻器连入电路的电阻为Rb，电流表的示数为Ib，已知Rb：R0=7：3，Ia：Ib=5：4．求：（1）小灯泡正常工作时的电阻RL（2）只闭合S、S2，滑片P在b点时，电流表的示数Ib；（3）电源电压．
答案
1、（1）D
（2）小灯泡断路
滑动变阻器的滑片未滑到阻值最大处
（3）①1.14W
②12.7
③1.5W
（4）①略
②5
12
2、0.625
8
3、（1）24Ω
（2）0.5A
（3）0.7W
4、D
5、（1）略
（2）A
（3）2
（4）B
0.5
（5）随温度的升高而增大
6、0.1
10
7、（1）12Ω
（2）0.4A
（3）16V
