浙教版科学八年级上第4章第七节电流、电压和电阻的关系

(共20张PPT)
执教者：张珍萍
电阻
电压
电压
电阻

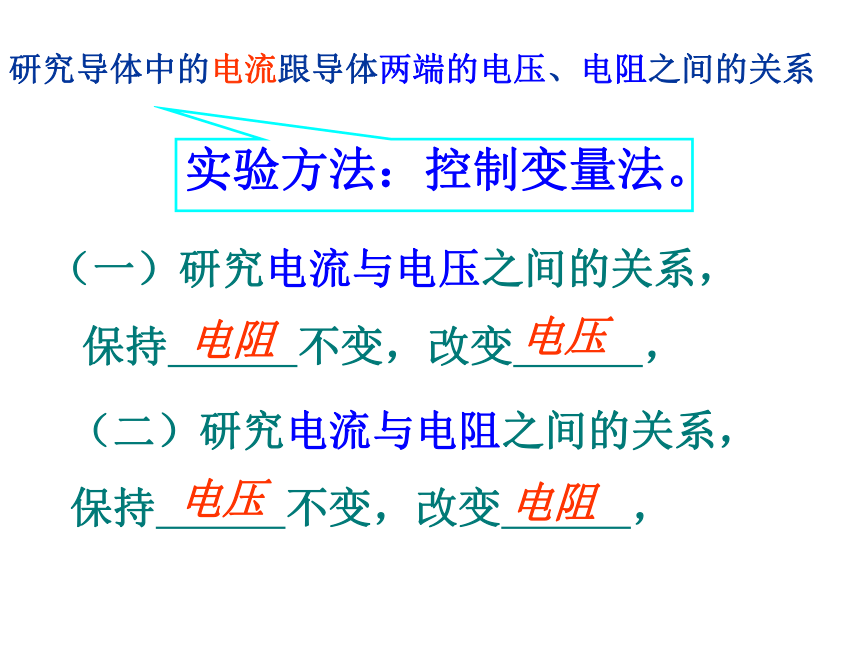

（一）研究电流与电压之间的关系，
保持　　　不变，改变　　　，
（二）研究电流与电阻之间的关系，
保持　　　不变，改变　　　，
研究导体中的电流跟导体两端的电压、电阻之间的关系
实验方法：控制变量法。

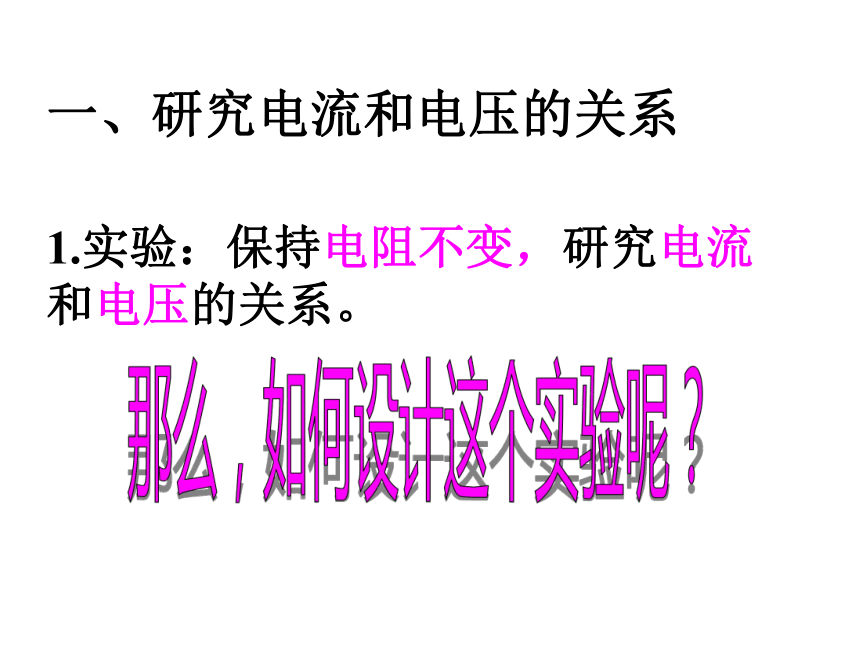

一、研究电流和电压的关系
1.实验：保持电阻不变，研究电流和电压的关系。

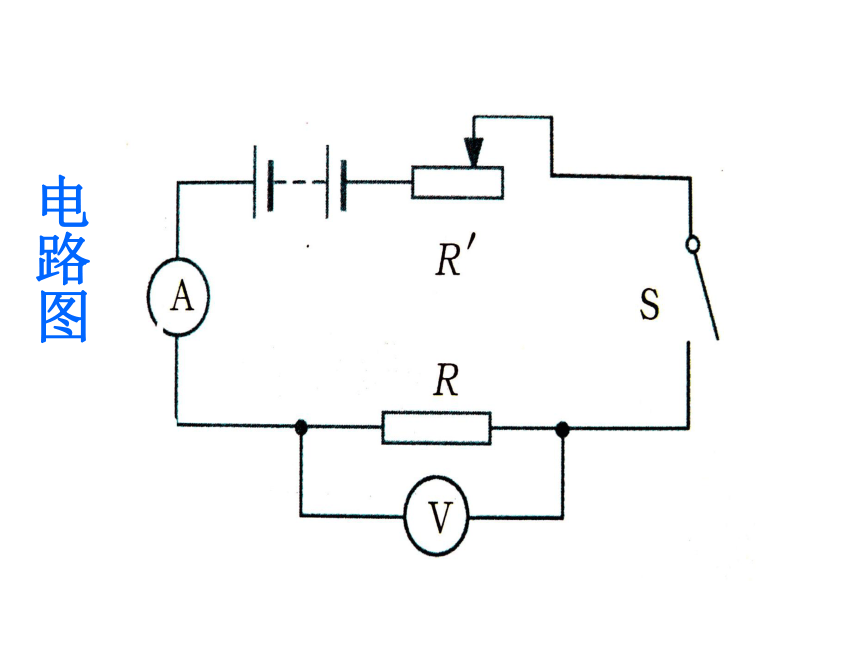

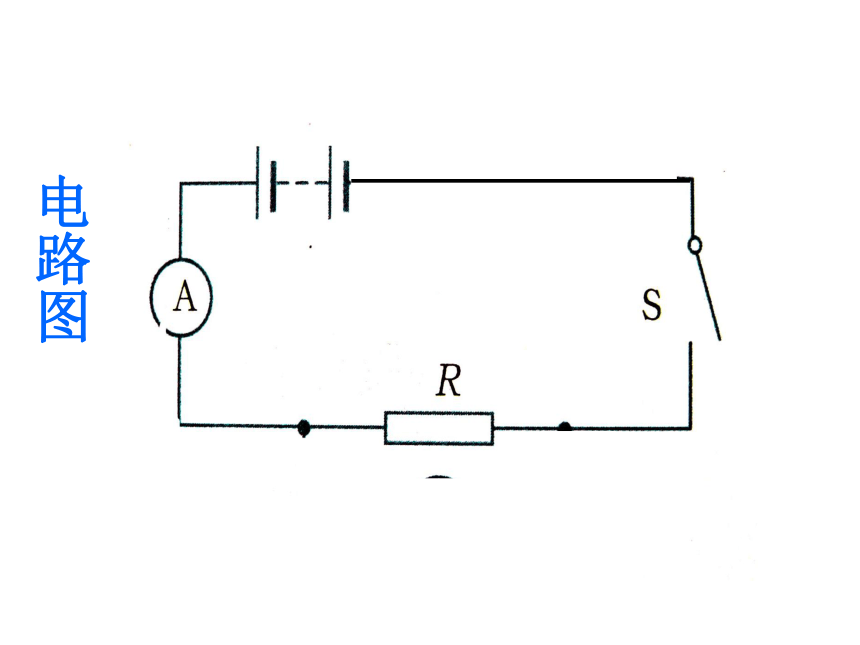

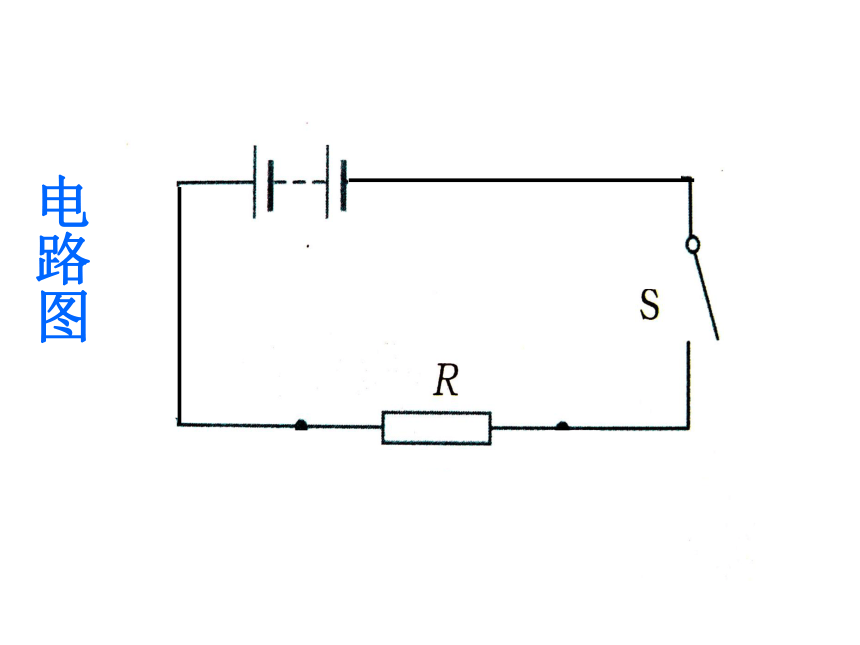

电路图
电路图
电路图
电路图
这个实验用到的器材：
__________ 、 ___________、 、
_______ 、 _________、 ___________等。
电源
电阻R
滑动变阻器R'
开关S
电压表
电流表
1.连接电路时开关应＿＿＿＿
2.闭合开关前，滑动变阻器的滑片应移到_________ 位置。
注意事项
断开
电阻最大
研究电流和电压的关系中滑动变阻器的作用：
改变电阻R两端电压。
R　
实验一．电阻不变时，电流与电压的关系
实验次序 电阻R=＿Ω
电压
/伏 电流
/安
(1)
(2)
(3)
5
3
2
1
实验数据记录
分析比较上面的实验数据，你还能得到什么结论？
　　导体的电阻不变时，通过导体的电流和它两端的电压成正比。
Ｒ＝5Ω U（V） 1V 2V 3V
I （A）
0.2
0.4
0.6
二、研究电流和电阻的关系
2.实验：保持电压不变，改变电阻，研究电流和电阻的关系。
每次实验更换电阻R
　　研究电流和电阻的关系中滑动变阻器的作用：
　　使电阻R两端电压保持不变
实物图
R
实验二．电压不变时，电流与电阻的关系
实验次序 电压U=＿V
电阻
/Ω 电流
/安
(1)
(2)
(3)
2
15
10
5
二、欧姆定律
1.内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。
2.公式：
I
R
U
＝
3.变换公式：
U=IR
R
=
I
U
R（Ω）
单位：
I（A）
U（V）
R
U
I
火眼金睛：
欧姆定律是研究 、电阻之间的关系，方法是先保持R不变，改变U,研究I与U的关系；然后保持U不变，改变R,研究 的关系，这样通过 的探究，最后归纳出：电流与这段导体两端的电压成正比，跟这段导体的电阻成反比，其数学表达式为I=U/R, 因此当U=0时， 。
电流与电压
电压与电流
R与I
I与R
定性
定量
R=0
R不变
或R=U/I ,

欧姆 (1789-1854)
乔治·西蒙·欧姆生于德国埃尔兰根城，父亲是锁匠。父亲自学了数学和物理方面的知识，并教给少年时期的欧姆，唤起了欧姆对科学的兴趣。16岁时他进入埃尔兰根大学研究数学、物理与哲学，由于经济困难，中途缀学，到1813年才完成博士学业。
科学家简介
欧姆是一个很有天才和科学抱负的人，他长期担任中学教师，由于缺少资料和仪器，给他的研究工作带来不少困难，但他在孤独与困难的环境中始终坚持不懈地进行科学研究，自己动手制作仪器。 欧姆定律发现初期，许多物理学家不能正确理解和评价这一发现，并遭到怀疑和尖锐的批评。研究成果被忽视，经济极其困难，使欧姆精神抑郁。直到1841年英国皇家学会授予他最高荣誉的科普利金牌，才引起德国科学界的重视。 人们为纪念他，将测量电阻的物理量单位以欧姆的姓氏命名。
