人教版九年级物理第十九章19·1家庭电路 教案

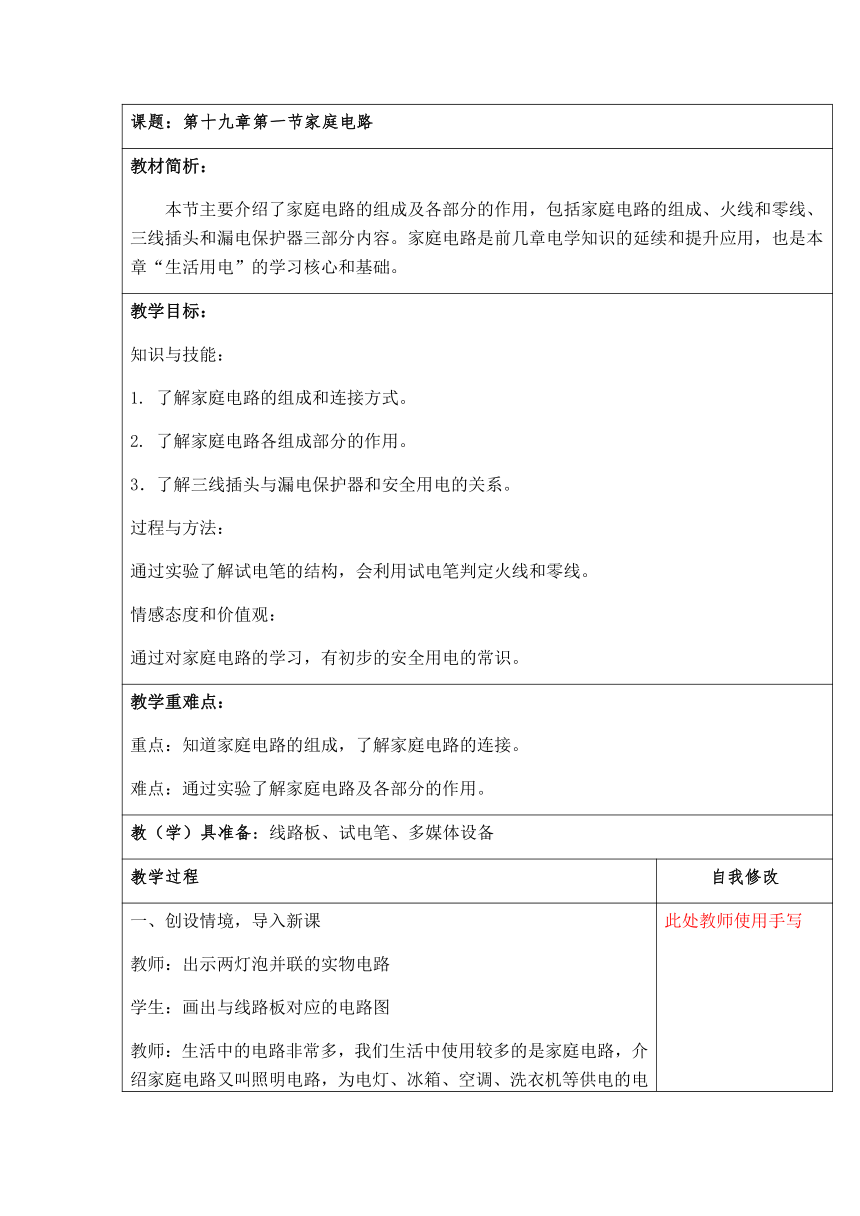

课题：第十九章第一节家庭电路
教材简析：
本节主要介绍了家庭电路的组成及各部分的作用，包括家庭电路的组成、火线和零线、三线插头和漏电保护器三部分内容。家庭电路是前几章电学知识的延续和提升应用，也是本章“生活用电”的学习核心和基础。
教学目标：
知识与技能：
了解家庭电路的组成和连接方式。
了解家庭电路各组成部分的作用。
3．了解三线插头与漏电保护器和安全用电的关系。
过程与方法：
通过实验了解试电笔的结构，会利用试电笔判定火线和零线。
情感态度和价值观：
通过对家庭电路的学习，有初步的安全用电的常识。
教学重难点：
重点：知道家庭电路的组成，了解家庭电路的连接。
难点：通过实验了解家庭电路及各部分的作用。
教（学）具准备：线路板、试电笔、多媒体设备
教学过程
自我修改
一、创设情境，导入新课
教师：出示两灯泡并联的实物电路
学生：画出与线路板对应的电路图
教师：生活中的电路非常多，我们生活中使用较多的是家庭电路，介绍家庭电路又叫照明电路，为电灯、冰箱、空调、洗衣机等供电的电路。
二、家庭电路的组成
教师：出示图片，学生认识家庭电路的组成
1.家庭电路由进户线、电能表、总开关、保险盒、电灯、插座、开关组成。
2.进户线
（1）火线和零线，两者之间的电压220V，相当于电源（将前面电路中电源改装成火线和零线）
（2）试电笔
作用：区分火线和零线
构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体
使用方法：手接触笔尾金属体，笔尖接触被测电路，若氖管发光，则为火线，反之为零线。
反馈练习1：
火线和零线以及试电笔的使用方法。
干路部分
电能表：在干路，测量用户一段时间内消耗的电能。
总开关：在干路，控制整个电路的通断。
保险装置：在干路，里面有保险丝，保险丝用电阻大熔点低的铅锑合金制成，电流过大时，切断电路，保护电路。
反馈练习2：电能表、总开关和保险装置的顺序以及各部分的作用。
支路部分
各用电器之间并联，开关与其控制的用电器串联
电灯和开关
开关串联在电灯与火线之间（可结合电路图）
插座和漏电保护器
插座接线规则：左零右火上接地
反馈练习3：用电器之间的连接方式，用电器与开关的连接方式，家庭电路作图。
三、课堂小结：家庭电路的组成及连接方式。
四、达标检测：见多媒体课件及反馈题纸。
此处教师使用手写
教学反思：
