人教版九年级物理第十七章17·4欧姆定律在串、并联电路中的应用 教案

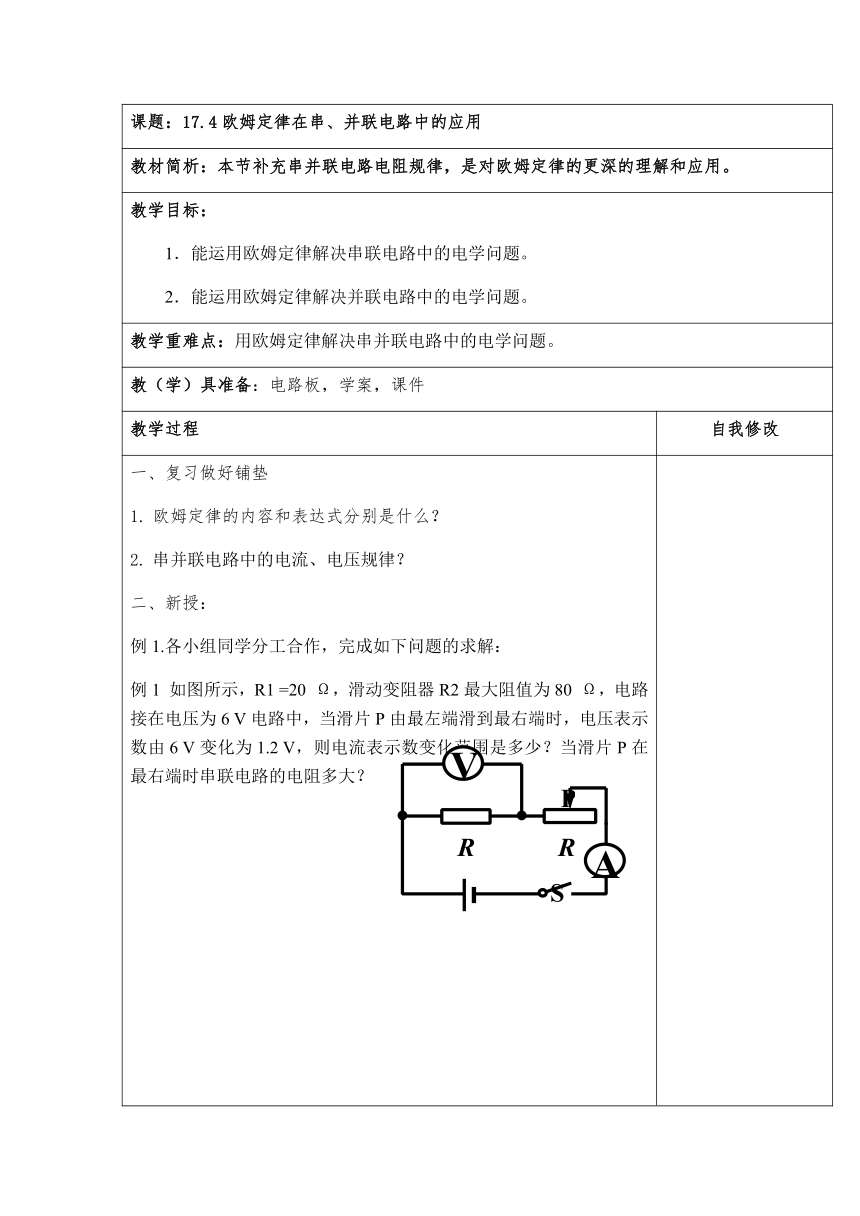

课题：17.4欧姆定律在串、并联电路中的应用
教材简析：本节补充串并联电路电阻规律，是对欧姆定律的更深的理解和应用。
教学目标：
能运用欧姆定律解决串联电路中的电学问题。
2．能运用欧姆定律解决并联电路中的电学问题。
教学重难点：用欧姆定律解决串并联电路中的电学问题。
教（学）具准备：电路板，学案，课件
教学过程
自我修改
一、复习做好铺垫
欧姆定律的内容和表达式分别是什么？
串并联电路中的电流、电压规律？
新授：
例1.各小组同学分工合作，完成如下问题的求解：
例1
如图所示，R1
=20
Ω，滑动变阻器R2最大阻值为80
Ω，电路接在电压为6
V电路中，当滑片P由最左端滑到最右端时，电压表示数由6
V变化为1.2
V，则电流表示数变化范围是多少？当滑片P在最右端时串联电路的电阻多大？

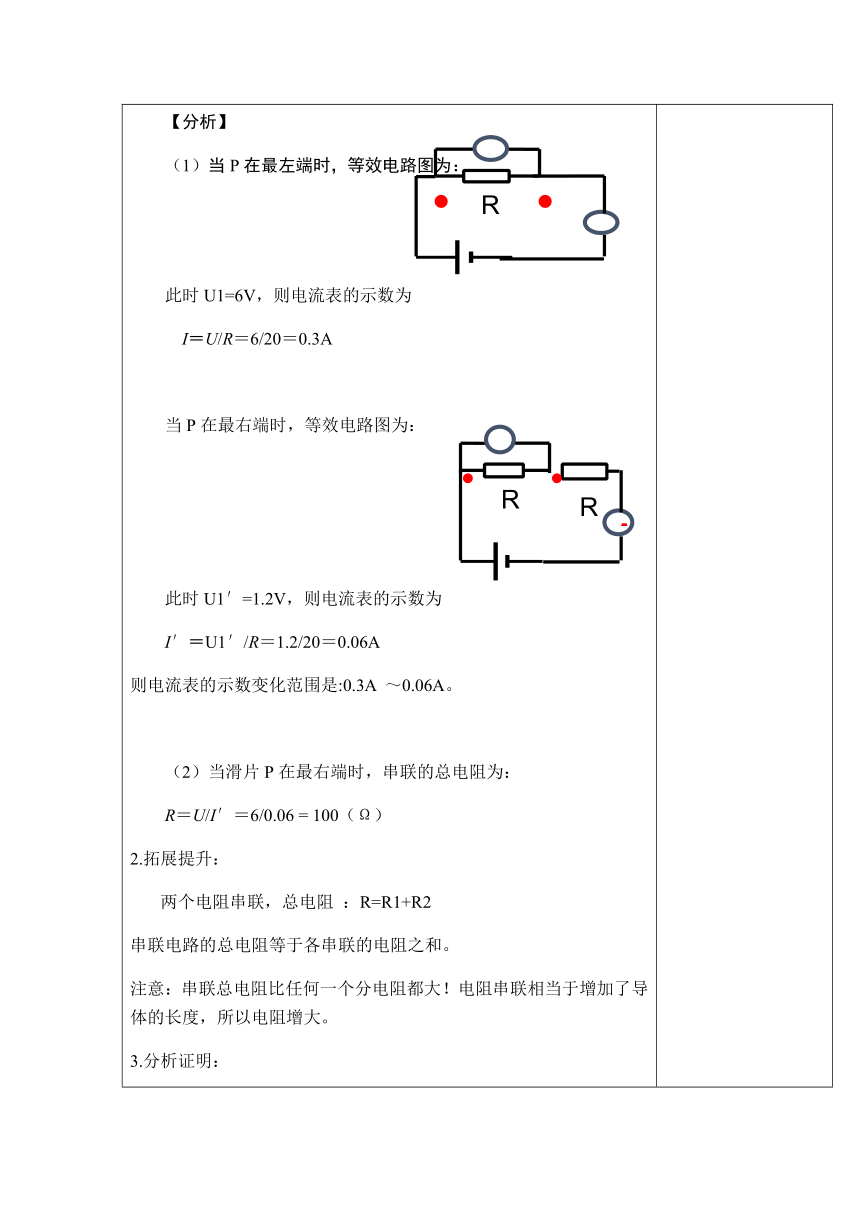

【分析】
当P在最左端时，等效电路图为：
此时U1=6V，则电流表的示数为
I＝U/R＝6/20＝0.3A
当P在最右端时，等效电路图为：
此时U1′=1.2V，则电流表的示数为
I′＝U1′/R＝1.2/20＝0.06A
则电流表的示数变化范围是:0.3A
～0.06A。
当滑片P在最右端时，串联的总电阻为：
R＝U/I′＝6/0.06
=
100（Ω）
2.拓展提升：
两个电阻串联，总电阻
：R=R1+R2
串联电路的总电阻等于各串联的电阻之和。
注意：串联总电阻比任何一个分电阻都大！电阻串联相当于增加了导体的长度，所以电阻增大。
3.分析证明：
4.拓展并联知识：
能力提升：
例2、电源电压保持不变,
R1
=
R2
=
R3
=
20Ω
,当S1、S2都断开，电流表示数是0.3A，求：1）电源电压
2）S1、S2都闭合时，电流表示数是多少？
（略）
小结：解疑答惑
布置作业
教学反思：
