粤科版通用技术高中必修二2.2-流程的组成与描述(24张)

(共24张PPT)
粤科版通用技术必修二第二章第二节
—流程的组成与描述
1、复习流程、工作流程、工艺流程
2、掌握流程的基本组成
3、掌握流程的描述
1）绘制流程图
2）识读流程图

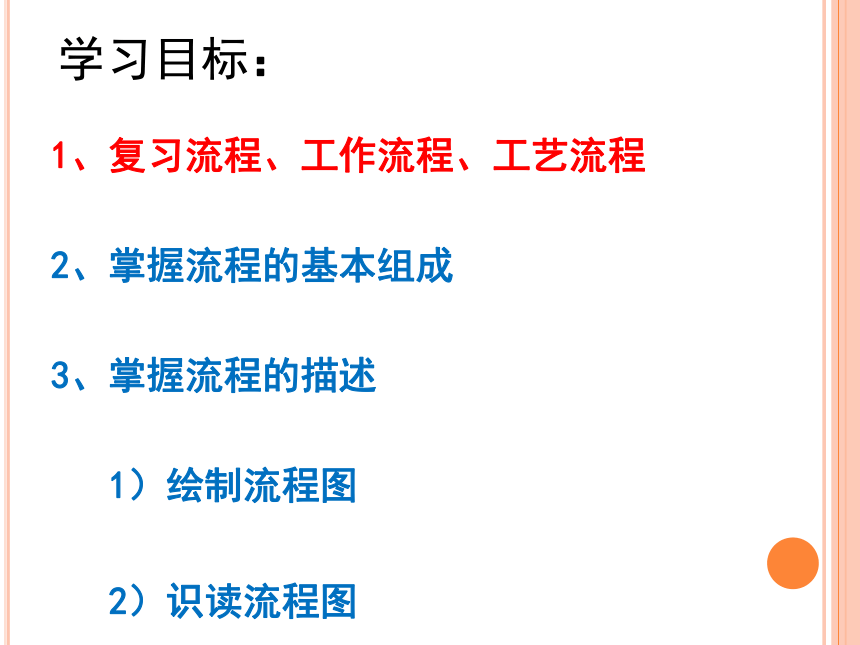

学习目标：
1.
流程
流程是一系列连续有规律的活动，这些活动以确定的方式发生或执行，导致特定结果的实现。

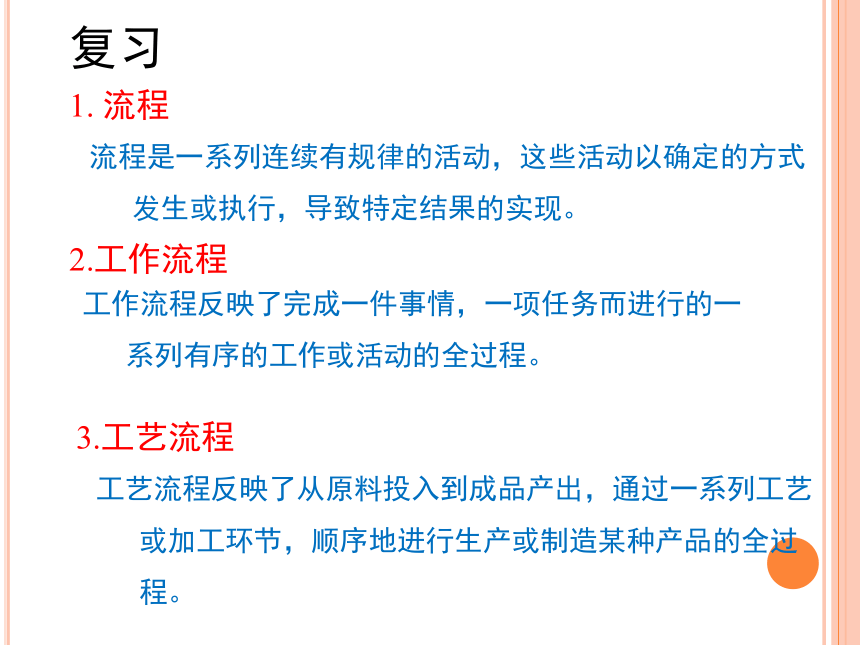

复习
2.工作流程
工作流程反映了完成一件事情，一项任务而进行的一系列有序的工作或活动的全过程。
3.工艺流程
工艺流程反映了从原料投入到成品产出，通过一系列工艺或加工环节，顺序地进行生产或制造某种产品的全过程。
流程的组成

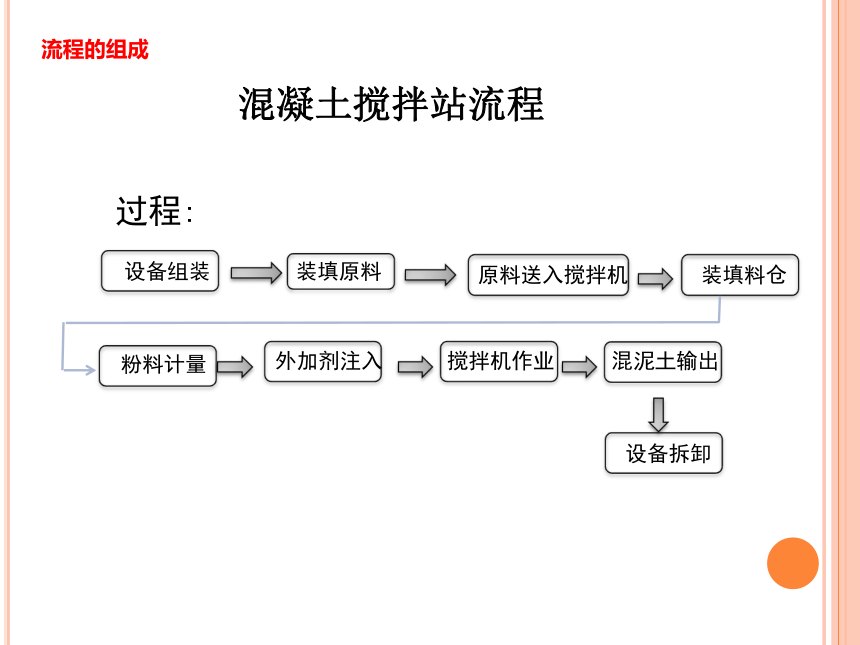

混凝土搅拌站流程
过程:
设备组装
装填原料
原料送入搅拌机
装填料仓
粉料计量
外加剂注入
搅拌机作业
混泥土输出
设备拆卸
流程的组成

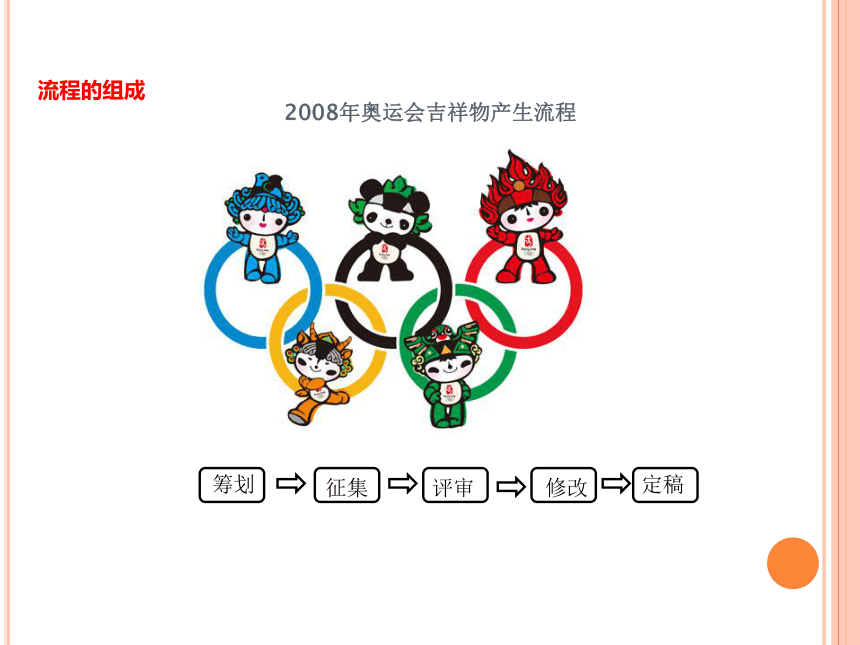

2008年奥运会吉祥物产生流程
征集
修改
定稿
筹划
评审

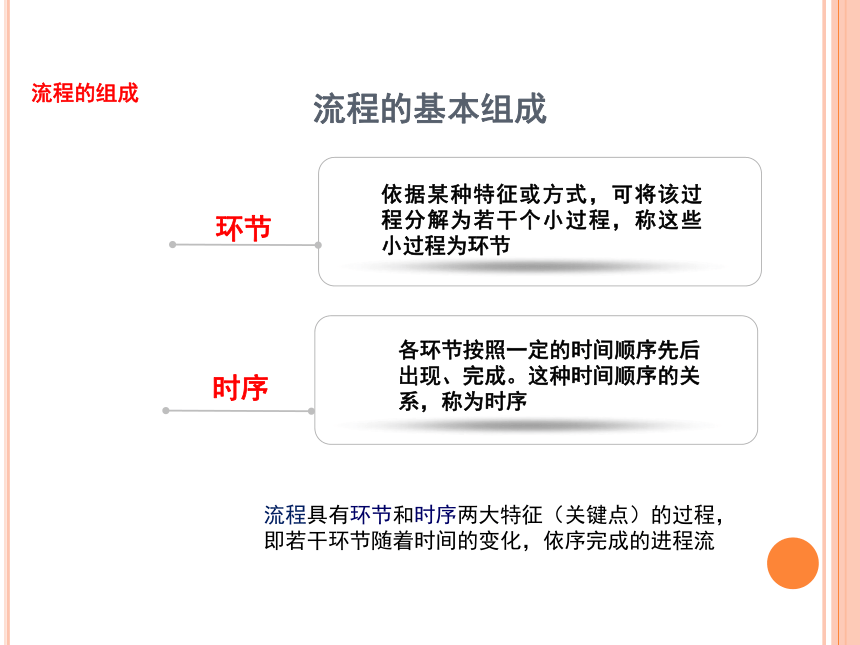

依据某种特征或方式，可将该过程分解为若干个小过程，称这些小过程为环节
流程的组成
流程的基本组成
各环节按照一定的时间顺序先后出现、完成。这种时间顺序的关系，称为时序
环节
时序
流程具有环节和时序两大特征（关键点）的过程，即若干环节随着时间的变化，依序完成的进程流
流程的组成
制作蛋炒饭
一、将鸡蛋打碎并炒熟切碎，火腿、黄瓜切小丁；
二、油锅至旺火，放入火腿炒均匀受热。
三
、然后加米饭，鸡蛋、黄瓜、味精、盐略炒，起锅再加葱末然后装盘即可.
流程的组成
正确洗手流程
不可颠倒
可颠倒
流程的组成
某同学上午上学的各环节
1.上学的准备阶段
2.上学的行程阶段
3.上午上课阶段
上学的环节可有另一种划分形式：
环节：
有不同的划分,
又可分解。
流程的组成
任何流程都反映了一定的时序，体现出一定的环节
对于一项活动，我们可以依据它的某项特征，或某个具体目标，将其分解成若干个过程或阶段。
流程的组成
小结：时序和环节的特点
流程的描述
思考：以上提到的一些流程中用到了哪些表达方式?
包括有：方框图、程序流程图、文字表达、表格表达、图示表达、模型表达、动画演示等。
方框图
文字
图示
动画
流程的描述
环节
时序
开始/结束
选择/判断
常用方框流程图的图形和符号
绘制流程图
请用流程图来表达下述流程
开始
泡豆
磨浆
滤渣
煮浆
点兑
成型
结束
开始
审题
加速度相同吗
整体法
结束
隔离法
是
否
绘制流程图
高中物理，受力分析可采用整体法也可采用隔离法。请用流程图描述何时采用什么方法。
绘制流程图
请用流程图表示Microsoft
Office
2007的自定义安装过程
开始
双击安装程序Setup
开始
双击安装程序Setup
输入安装密钥
开始
双击安装程序Setup
输入安装密钥
选择自定义安装
开始
双击安装程序Setup
输入安装密钥
选择自定义安装
选择“从本机运行”
需要某组件吗
选择“不可用”
是
否
开始
双击安装程序Setup
输入安装密钥
选择自定义安装
选择“从本机运行”
需要某组件吗
选择“不可用”
是
否
结束
识读流程图
制陶的工艺流程
1、掌握流程的基本组成
环节和时序
2、掌握流程的描述
1）符号
2）绘制流程图
3）识读流程图
课堂小结
课堂小练
1.识读下面的流程图
课堂小练
2.请用流程图表示下面的手动造纸过程
