3.4探究光的折射规律
提出问题：
当光从一种介质进入另一种介质时传播方向会如何？

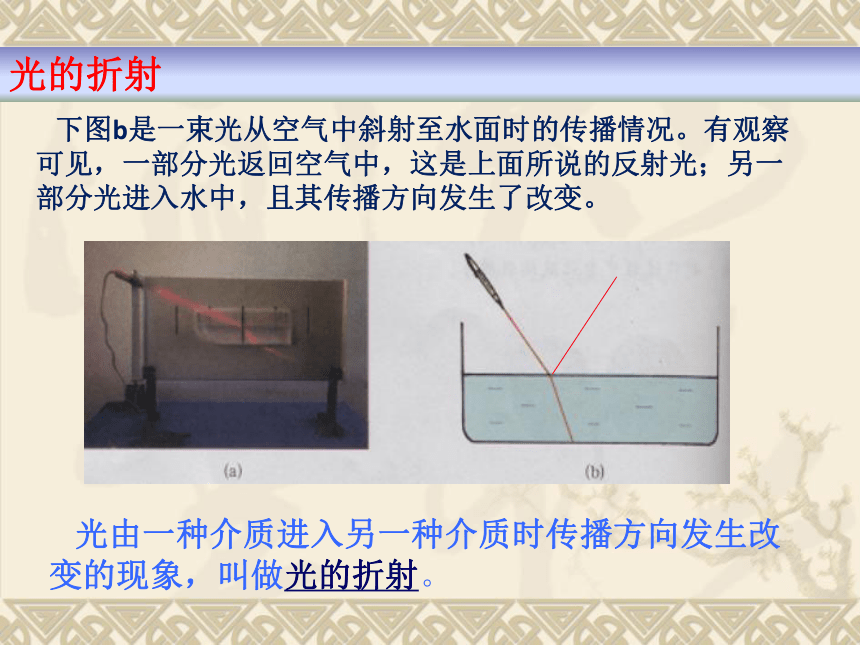

光的折射
下图b是一束光从空气中斜射至水面时的传播情况。有观察可见，一部分光返回空气中，这是上面所说的反射光；另一部分光进入水中，且其传播方向发生了改变。
光由一种介质进入另一种介质时传播方向发生改变的现象，叫做光的折射。
活动1
观察光的折射现象
一枚硬币放在不透明碗的底部，你向后退到恰好看不见它的位置。请另一位同学向碗中缓慢注入水，你有又能看到它了吗？

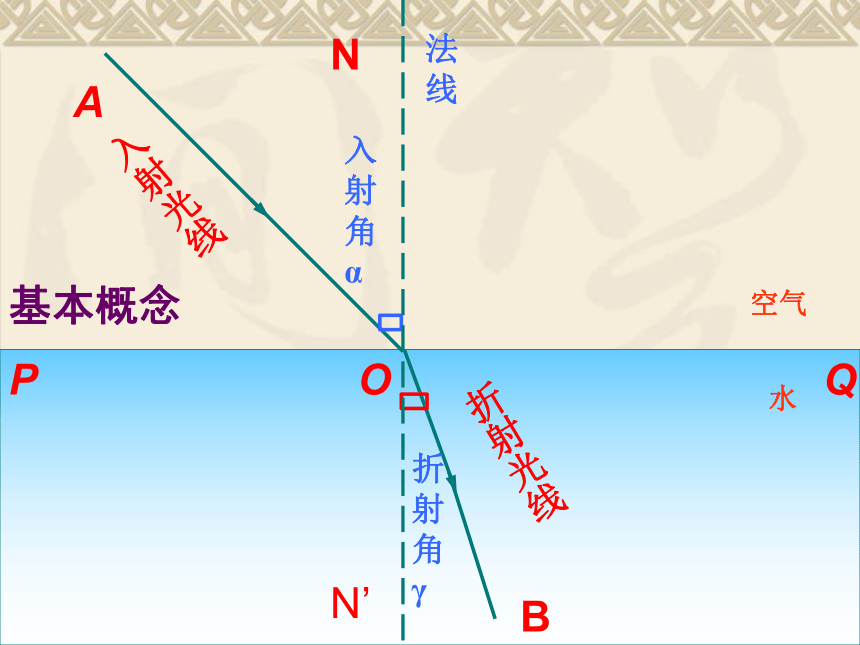

空气
水
入射光线
折射光线
法线
入射角α
折射角γ
基本概念
A
O
P
Q
N
N’
B
1、光折射时，折射光线、入射光线、法线三者在同一平面内；折射光线和入射光线分别位于法线的两侧。
4、光垂直射到水或玻璃的表面时，在水或玻璃中的传播方向不改变。

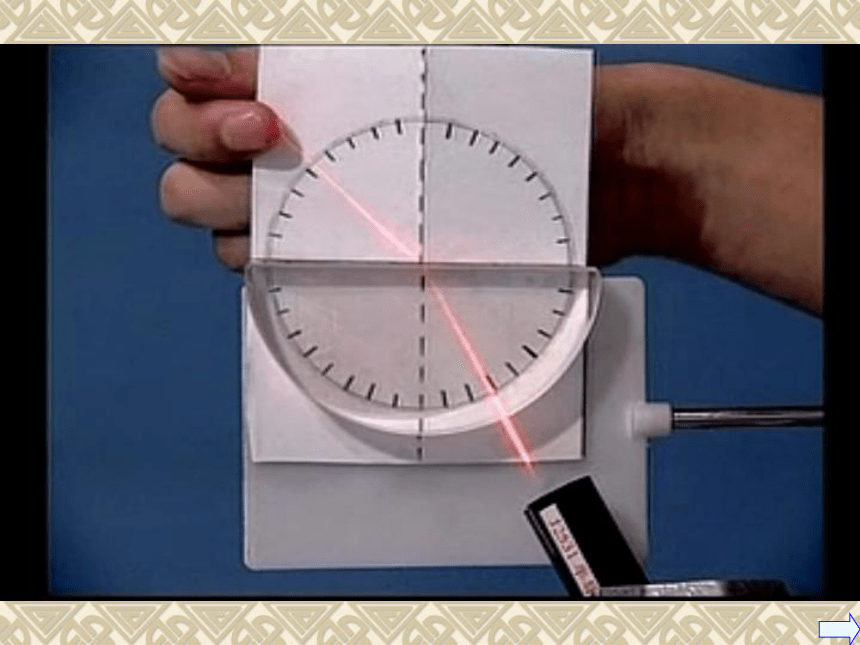

结论：光的折射规律
2、光从空气斜射入水或玻璃表面时，折射光线向法线偏折，折射角小于入射角。
3、入射角增大时，折射角也增大。
5、
光折射时，光路是可逆的。
空气
水
A
N
O
C
A
O
N
C
N’
N’
α
α
γ
γ
当光线由空气斜射入水中时，折射角γ小于入射角α
当光线由水中斜射入空气时，折射角γ大于入射角α
总结：空气中的角比水中的角大
空气
透明玻璃
A
N
O
C
A
O
N
C
N’
N’
α
α
γ
γ
当光线由空气斜射入玻璃中时，折射角γ小于入射角α
当光线由玻璃中斜射入空气时，折射角γ大于入射角α
总结：空气中的角比玻璃中的角大
水
眼睛所看到的筷子在水中的位置
筷子在水中的实际位置
（1）筷子在水中向上偏折
用光的折射解释现象
眼睛
池水变浅的奥秘
空气
水
A
A’
怎样才能叉到鱼？
人从河岸上看水中的鱼
在水面上方观察到的鱼比鱼的实际位置要高些
河水
高
楼
潜水员从水中看岸上的高楼
你能解释海市蜃楼的形成吗?
光的折射现象
海市蜃楼是由于空气分布不
均匀，导致光的折射而引起的虚像
彩虹是由于阳光射到空中的水滴里，发生折射造成的。
4、当一束光从玻璃斜射到空气中，试根据光的反射定律和折射规律判断介质、入射光线、法线、反射光线及折射光线。
？
？
？
法线
空气
玻璃
入射光线
反射光线
折射光线
A
B
C
D
3
2
1
？
1、下列所示光路图中能反映光从玻璃斜射入空气中的是（
）
空气
玻璃
A
空气
玻璃
B
空气
玻璃
C
空气
玻璃
D
C
2、一束光线由空气斜射入水中，入射角逐渐增大，则折射角（
）
A、逐渐减小
B、不变
C、逐渐增大，但总小于入射角D、逐渐增大，可能大于入射角
C
3、如图所示光线在空气和玻璃中传播的情形其中NN’⊥MM’，∠3=∠6，指出入射光线是——，折射光线————，界面————入射角是————，反射角是————，折射角是————，空气在界面的————侧。
BO
OA
MM’
∠4
∠5
∠2
左
1
M
M’
N
N’
B
C
A
O
3
2
4
5
6
