第五章第一节透镜

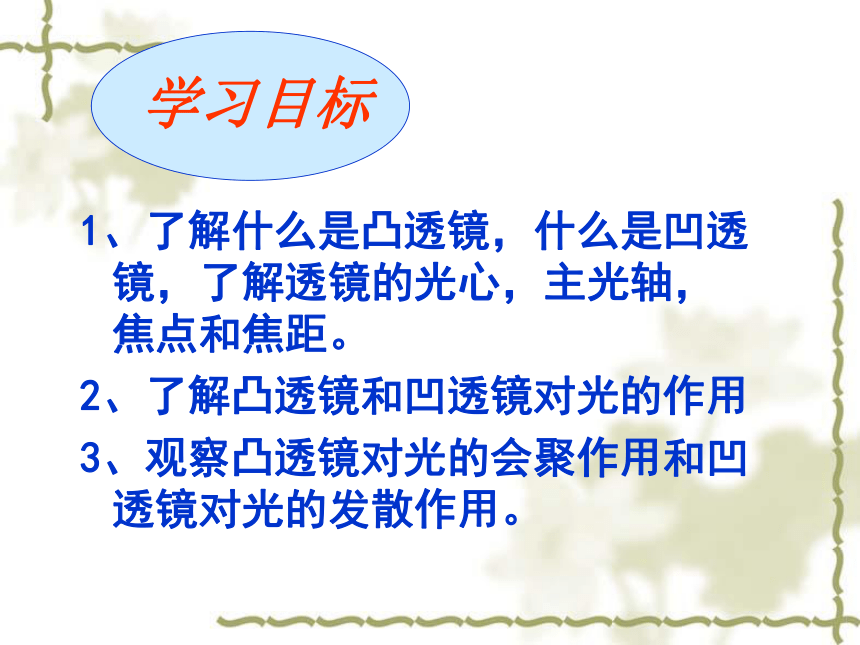

1、了解什么是凸透镜，什么是凹透镜，了解透镜的光心，主光轴，焦点和焦距。
2、了解凸透镜和凹透镜对光的作用
3、观察凸透镜对光的会聚作用和凹透镜对光的发散作用。
学习目标

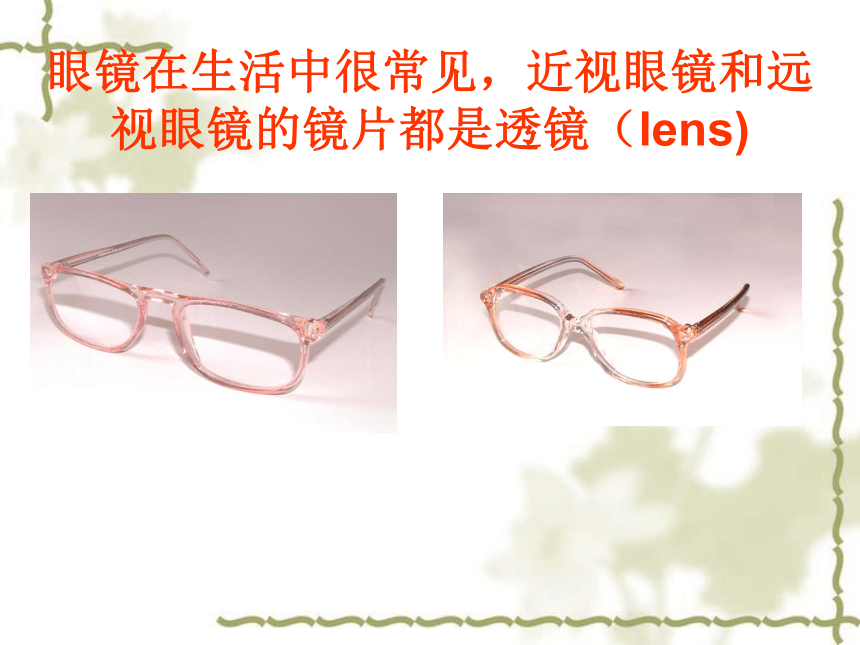

眼镜在生活中很常见，近视眼镜和远视眼镜的镜片都是透镜（lens)

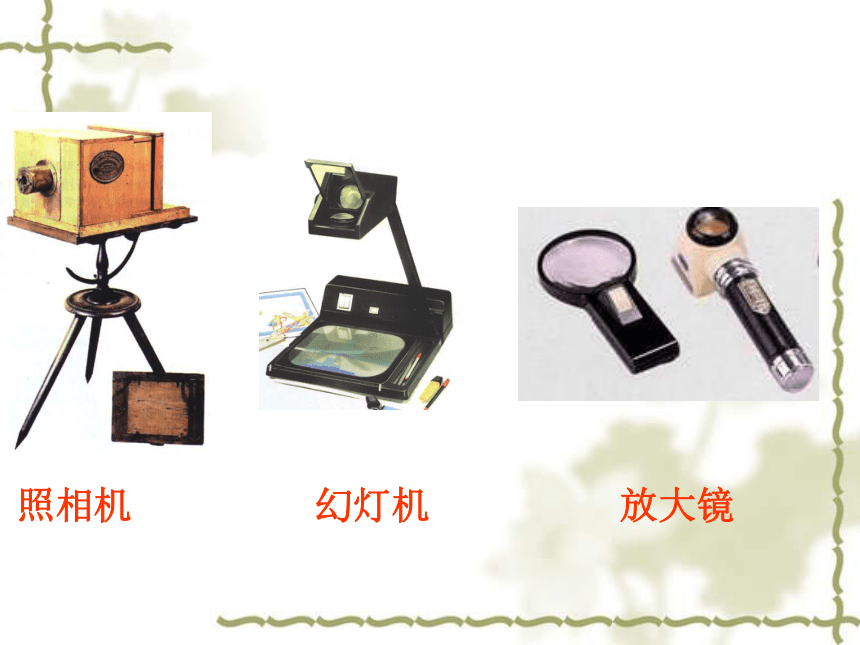

照相机
幻灯机
放大镜

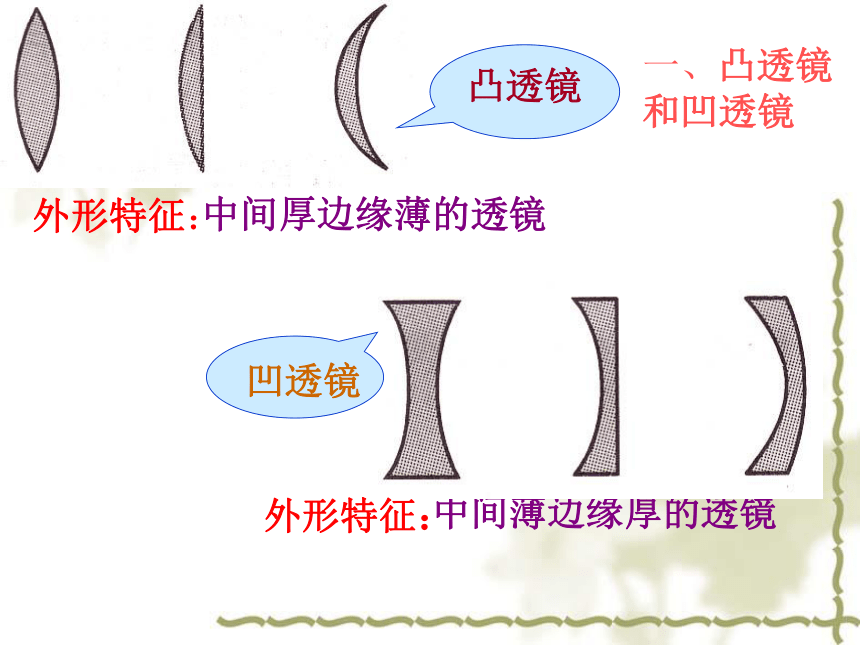

中间厚边缘薄的透镜
中间薄边缘厚的透镜
凸透镜
凹透镜
外形特征：
外形特征：
一、凸透镜和凹透镜
属于凸透镜的是：
属于凹透镜的是：
A
、C、D
B
、E
、F

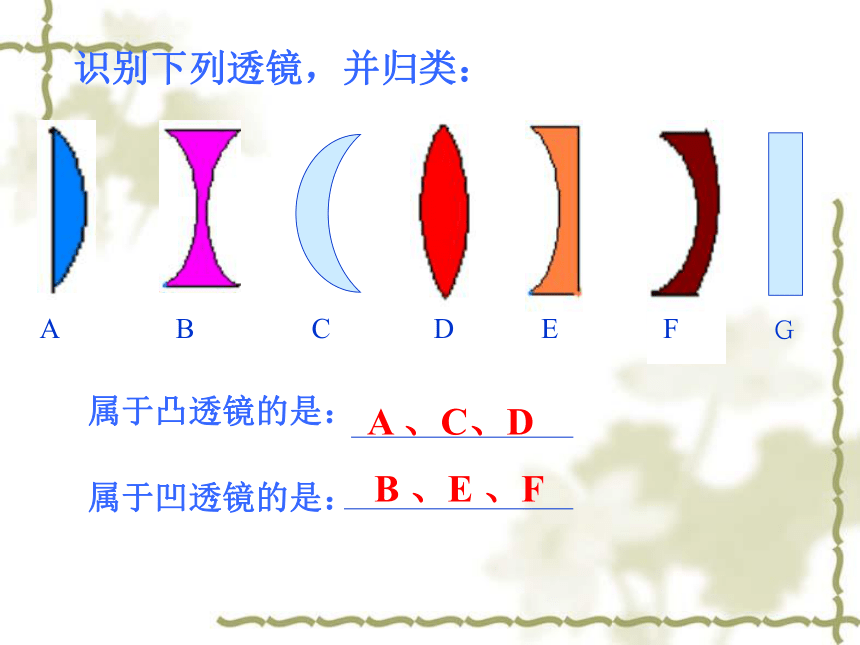

识别下列透镜，并归类：
A
B
C
D
E
F
Ｇ

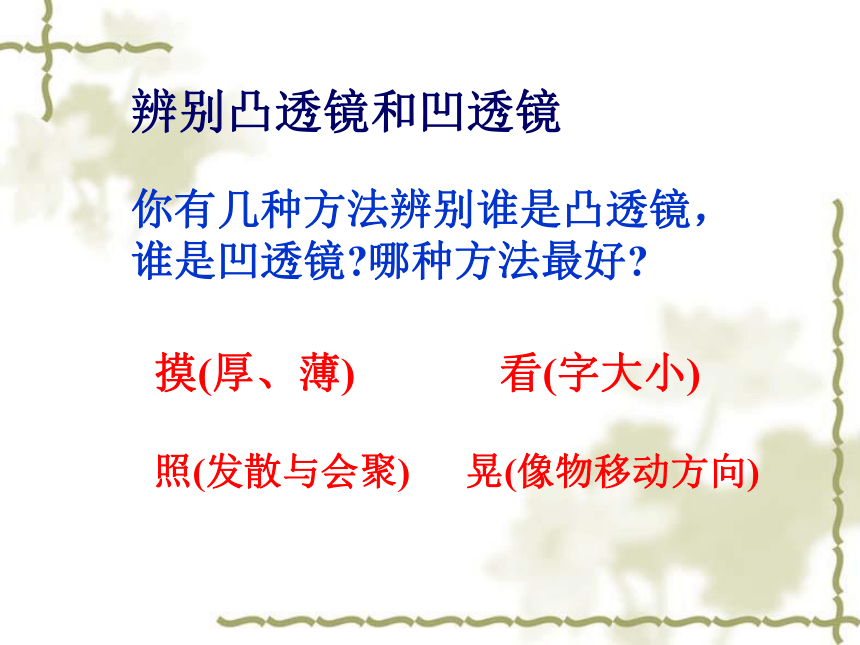

辨别凸透镜和凹透镜
你有几种方法辨别谁是凸透镜，谁是凹透镜?哪种方法最好?
摸(厚、薄)
看(字大小)
照(发散与会聚)
晃(像物移动方向)

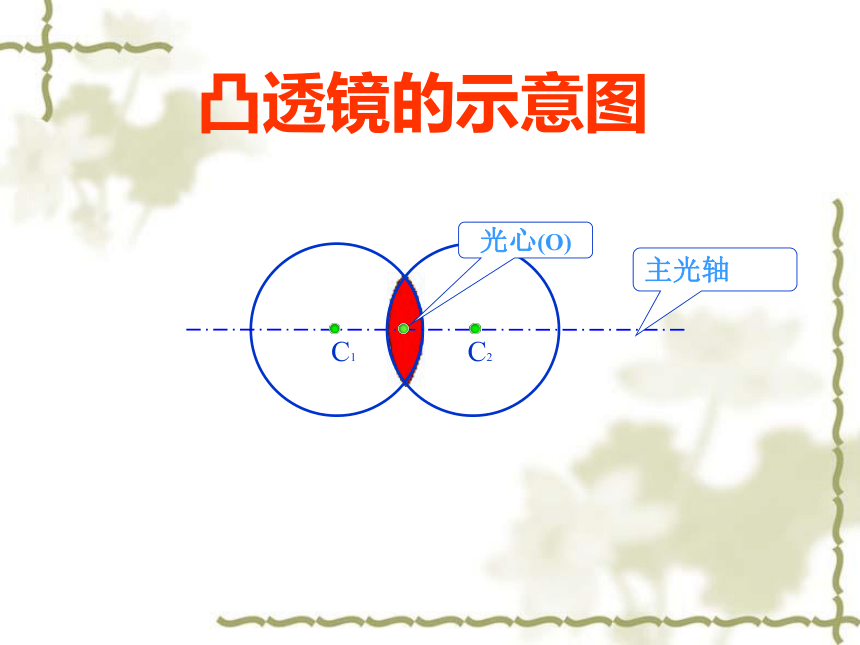

凸透镜的示意图
C1
C2
主光轴
光心(O)

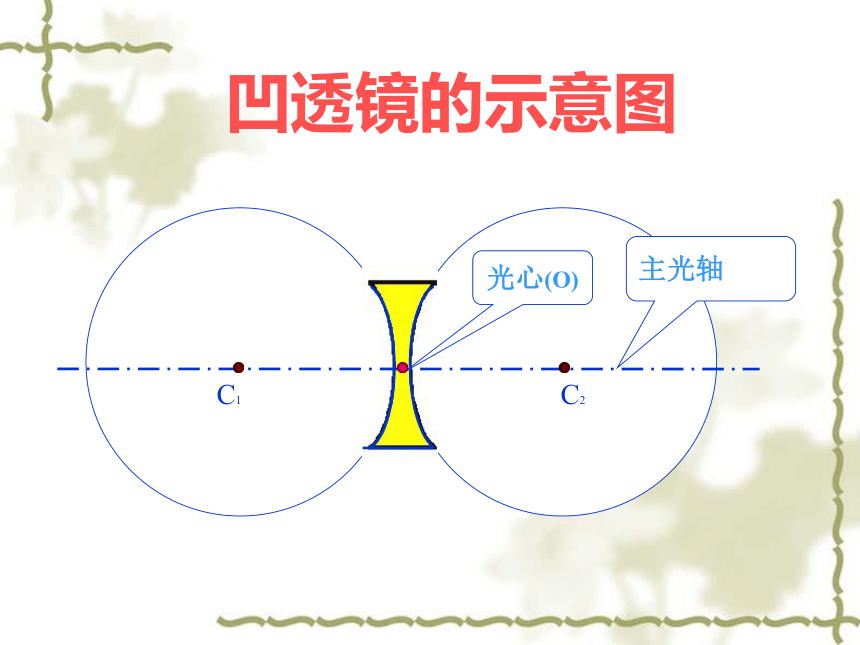

凹透镜的示意图
C2
C1
主光轴
光心(O)
猜想探究：
1、一束平行光（如太阳光）通过凸透镜，将会发生什么现象？
2、如果把凸透镜换成凹透镜，结果又会怎样？
在图中画出你的猜想。试一试，你的猜想对吗？
二、透镜对光的作用
1、凸透镜对光线有会聚作用.
同样一束平行光通过两种透镜，它们对光线的作用是不同的.
2、凹透镜对光线有发散作用.
结论
凸透镜有几个焦点？
1、平行于凸透镜主光轴的光线如何传播？
O
F
F
②、凸透镜有2个实焦点。
①、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
在主光轴上会聚成的这一点是什么？
三、有关透镜的概念
凸透镜的焦距
O
F
F
f
f
④、两边的焦距相等。
③、焦点到凸透镜光心的距离叫做焦距(
f
)。
2、平行于凹透镜主光轴的光线如何传播？
①.
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
F
F
凹透镜有焦点吗？
②.
凹透镜有2个虚焦点
凹透镜有几个虚焦点？
通过透镜光心的光线
结论：通过光心的光线传播方向不改变。
F
F
F
F
1、
通过光心的光线
传播方向不改变。
2、平行于主光轴的光线
经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线
折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线
折射后平行于
主光轴射出
。
四　三条特殊光线
实例分析
：完成下列光路图
动动脑：如何画出光路图
一、透镜的分类：
　三、关于透镜的概念：
凸透镜和凹透镜
二、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主
光
轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光
心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦
点(
F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦
距(
f
)
---焦点到光心的距离叫焦距。
本课小节
课堂练习：
1、凸透镜将平行光
(
)于一点,这一点叫凸透镜的(
),该点到透镜中心的距离叫(　　
)。若太阳光射到凸透镜上时,在镜后10cm处的纸光屏上形成一个亮点,则这个凸透镜的焦距是
(
)。
会聚
焦点
焦距
10cm
2、关于凸透镜和凹透镜，下列说法正确的
（
）
A、凸透镜和凹透镜对光线都有会聚作用
B、凸透镜和凹透镜对光线都有发散作用
C、凸透镜对光线有会聚作用，凹透镜对光线有发散作用
D、凸透镜对光线有发散作用，凹透镜对光线有会聚作用
C
3.
请在下图中填上适当类型的透镜
巩固升华题
F
F
F
F
F
F
F
F
A
B
C
D
4、下列四个图是光线经过凸透镜的光路图，正确的是（
）
ABD
