19.1
家庭电路
第十九章
生活用电

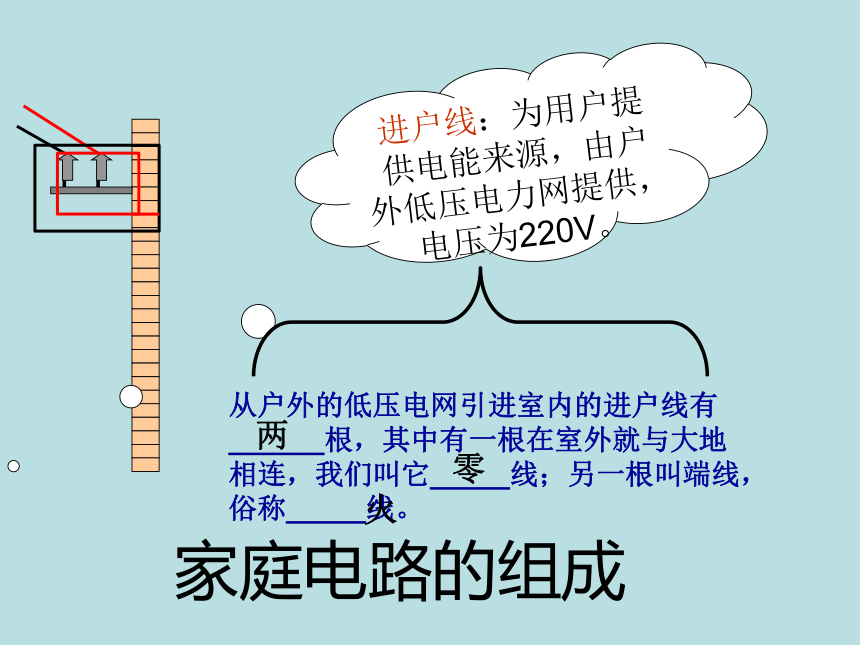

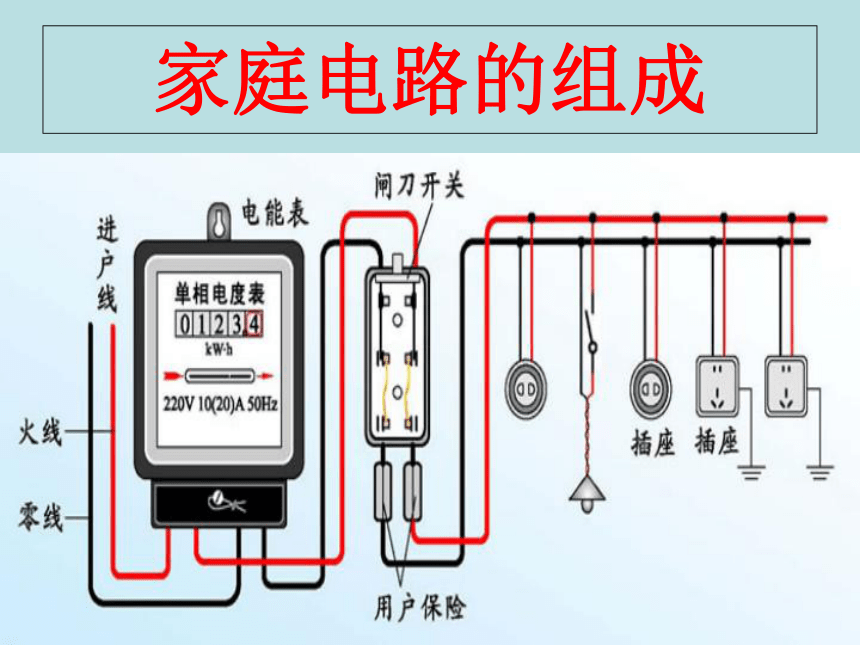

家庭电路的组成
进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。
从户外的低压电网引进室内的进户线有______根，其中有一根在室外就与大地相连，我们叫它_____线；另一根叫端线，俗称_____线。
两
零
火

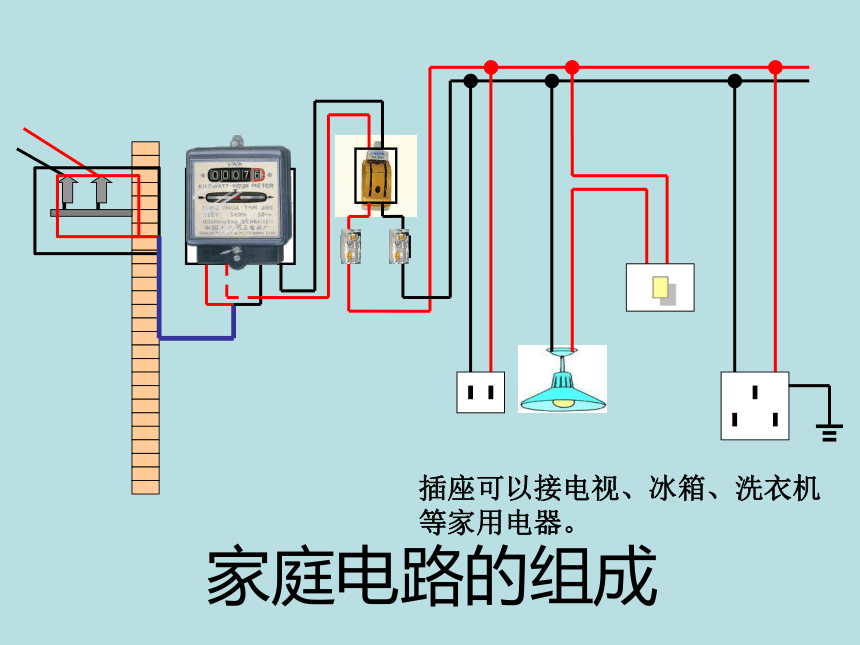

家庭电路的组成
插座可以接电视、冰箱、洗衣机等家用电器。

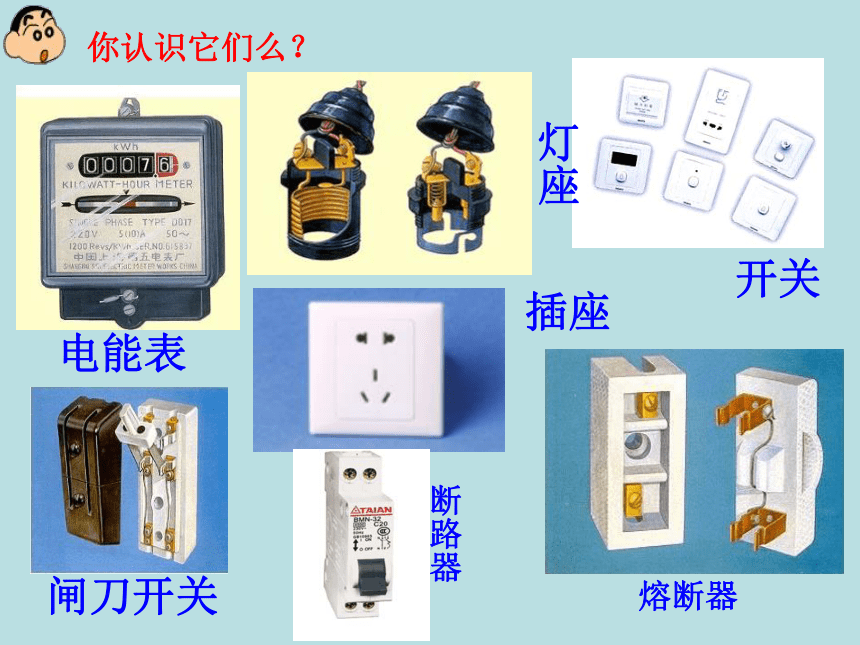

电能表
插座
熔断器
开关
闸刀开关
灯座
断路器
你认识它们么？
家庭电路的组成

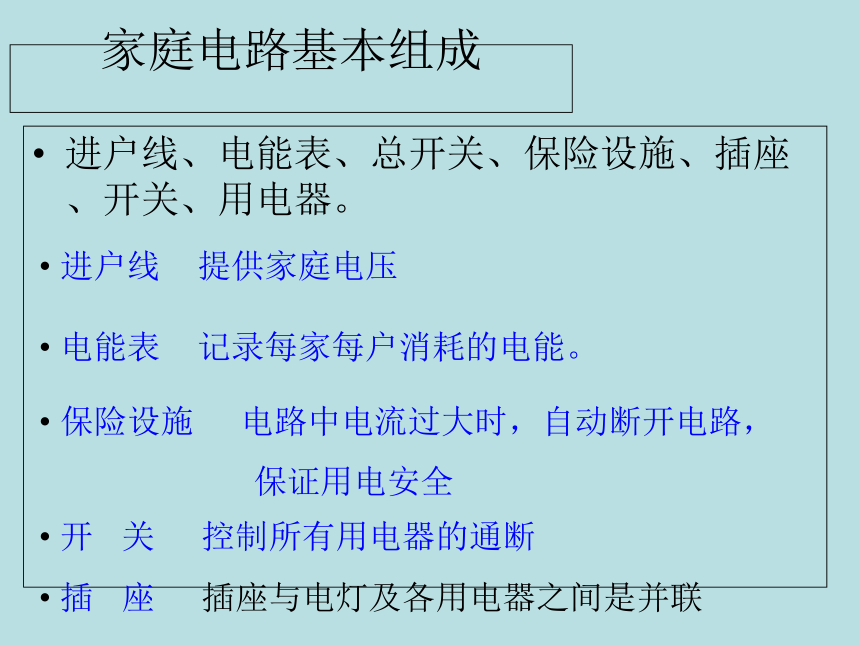

家庭电路基本组成
进户线、电能表、总开关、保险设施、插座、开关、用电器。
进户线
提供家庭电压
电能表
记录每家每户消耗的电能。
保险设施
电路中电流过大时，自动断开电路，
保证用电安全
插
座
插座与电灯及各用电器之间是并联
开
关
控制所有用电器的通断

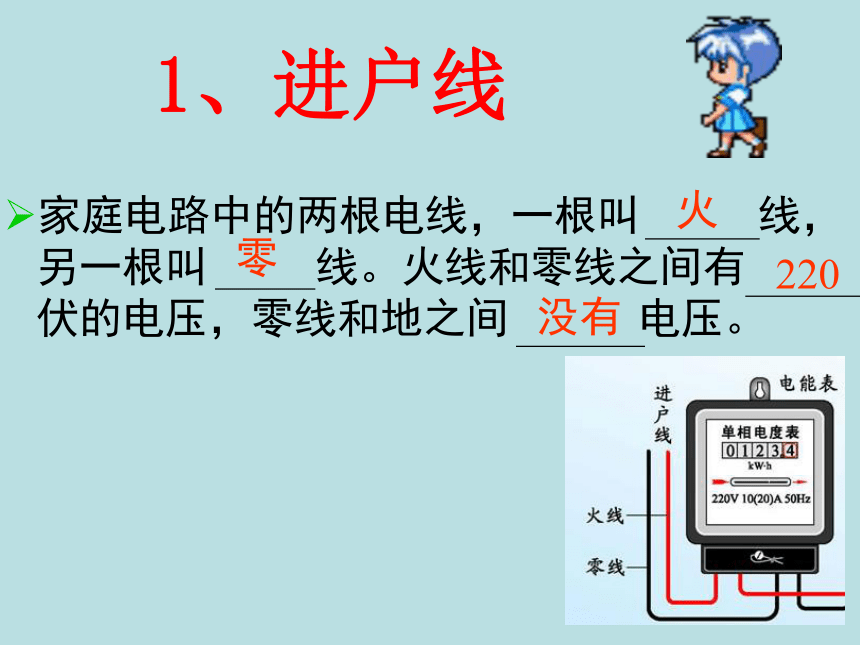

家庭电路中的两根电线，一根叫
线，
另一根叫
线。火线和零线之间有
伏的电压，零线和地之间
电压。
零
火
220
没有

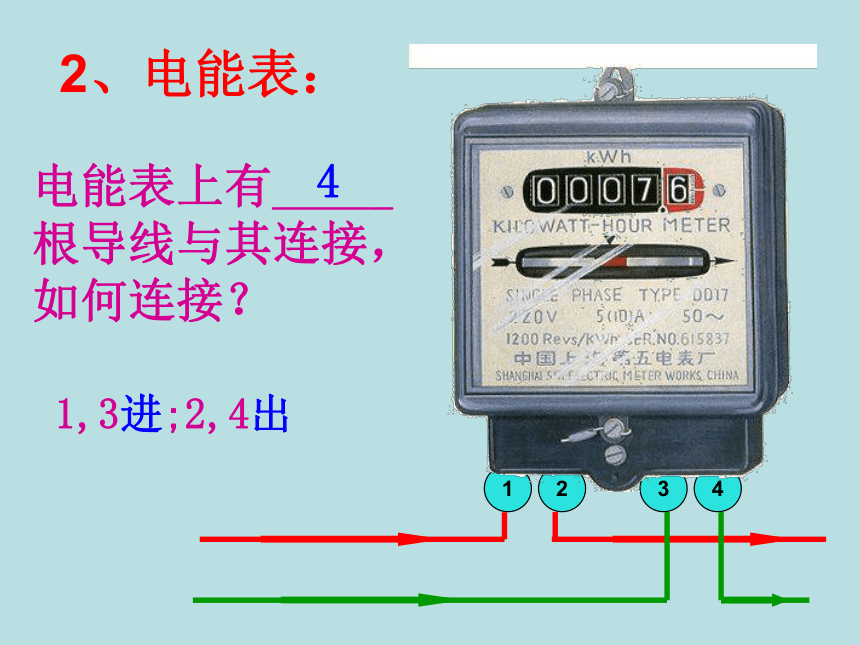

1、进户线
电能表上有_____根导线与其连接，
如何连接？
1
2
3
4
1,3进;2,4出
4
2、电能表：
电源线
静触头一定要在上边，切不可倒装
（1）闸刀开关的作用

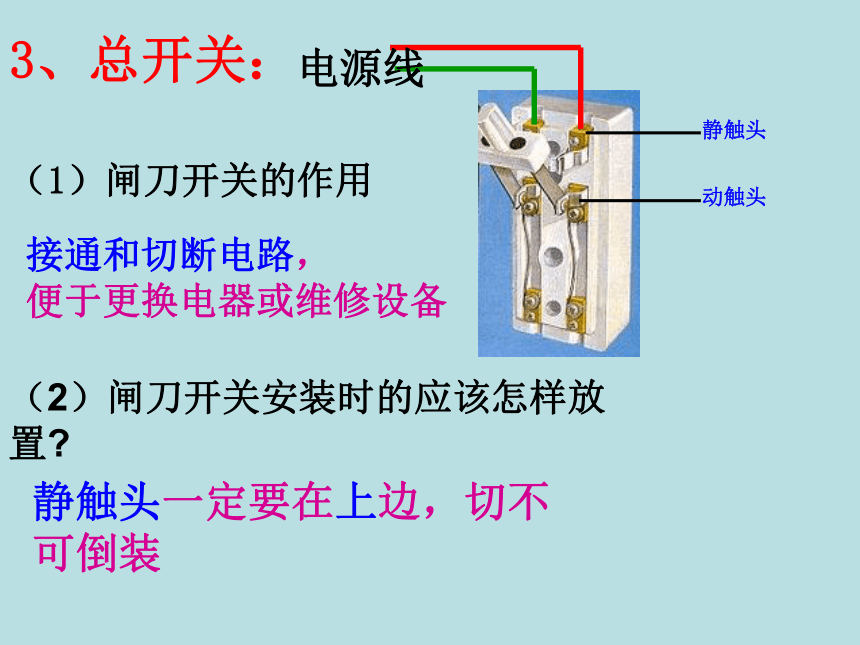

3、总开关：
接通和切断电路，
便于更换电器或维修设备
（2）闸刀开关安装时的应该怎样放置?
静触头
动触头
4、保险设施：
熔断器内装有＿＿＿＿:
a、保险丝作用：
保险丝
电路中电流过大时，保险丝自动熔断。
火线
零线
观察并思考：
仔细观察配电板右边部分，
结合生活实际，在连接上，
你得到哪些有用的信息。
1、插座和用电器并联
2、各用电器之间并联
3、用电器和控制它的开关之间是
串联的，且为了安全起见，火线过
来先接开关再接用电器。
4、插座有双孔和三孔之分
我发现了：
测电笔的使用方法
手握笔尾金属体，笔尖金属体接触导线。
测电笔的实际应用
氖管发光的是火线。
!
1、手没有触到笔尾金属体，即使笔尖金属体触到火线时，氖管也不会发光。
2、使用时手一定不能碰到笔尖金属体。
用以学过的知识，你能解决吗？
开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？
电灯及其开关的接法
控制电灯的开关应与电灯串联，并且要接在火线上
接火线
三线插头和漏电保护器
两孔插座
三孔插座
接法：左零右火
三孔插座与插头
用电器的外壳
没有接地
用电器外壳接地
漏电
保护器
家庭电路的组成
组成：电能表、总开关、保险盒、插座
和电灯等
保险丝的作用
空气开关——新型的保险装置
火线和零线
火线和零线
试电笔
哪种接法正确
1、关于家庭电路，下列说法中不正确的是（
）
A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面
C
2、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（
）
A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着
D
4、家庭电路里的用电器都是并联的，其原因是（
）
A、为了获得相同的电压
B、为了获得相同的电流
C、为了获得相同的功率
D、为了可以单独工作
5、自动空气开关的作用与下列哪个元件相同？（
）
A、电能表
B、插座
C、保险装置
D、普通开关
6、如图所示的三孔插座，与孔①相连的是（
）
A、零线
B、火线
C、地线
D、以上三种都可以
①
7、用试电笔测试如图所示插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（
）
A、插座发生了短路
B、保险丝断了
C、使试用笔方法不正确
D、零线断了
AD
C
C
BC
8、李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（
）
A、停电了
B、进户的火线断了
C、火线与零线相碰了
D、零线断了
9、某人声称自己具有特异功能——不怕电，他把灯泡接在了两根电线上，灯泡正常发光，取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用试电笔测其肌肤，众人见氖管发光而瞠目结舌，对此，下列说法不正确的是（
）
A、这是伪科学的欺骗行为
B、此人也许有不导电的特异功能
C、此人与大地之间一定有良好的绝缘
D、他抓那两根电线前，零线已被助手剪短了
D
B
