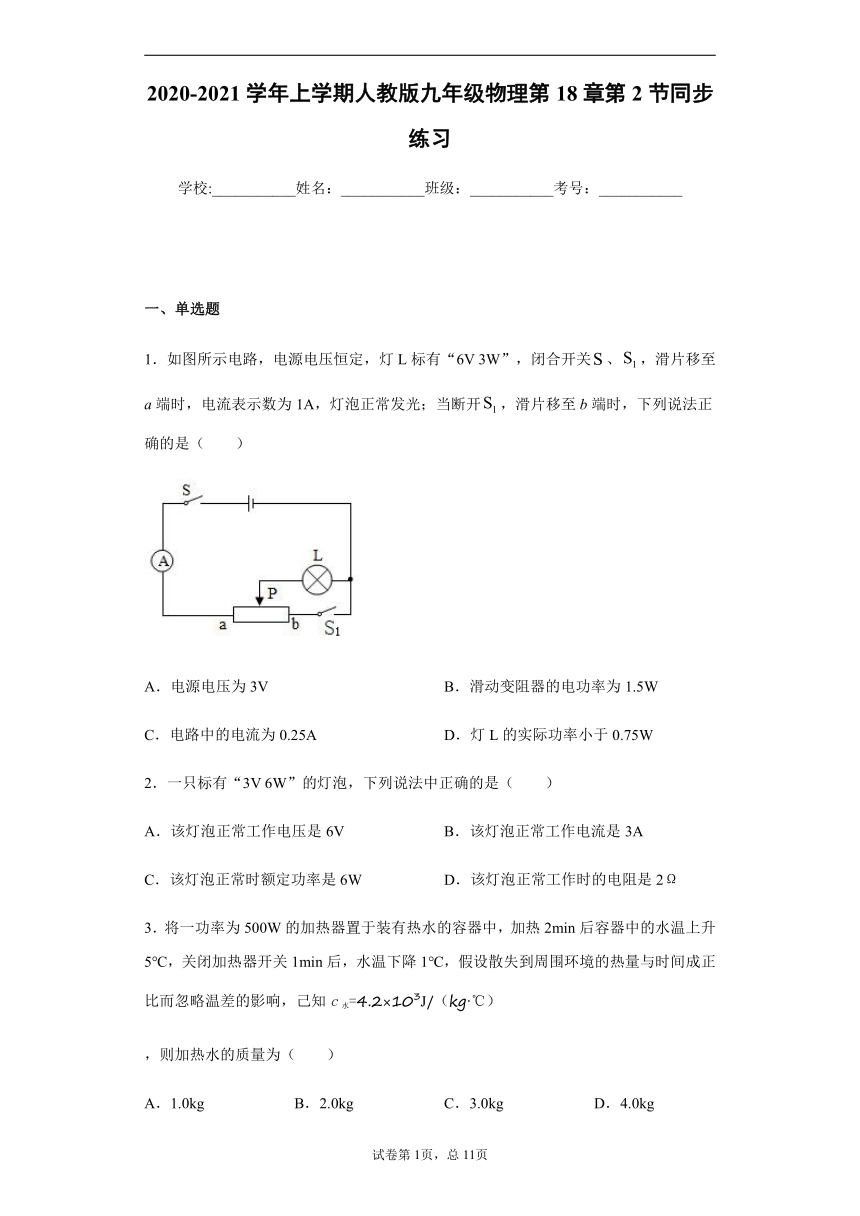

2020-2021学年上学期人教版九年级物理全一册第18章第2节电功率同步练习（有答案）

2020-2021学年上学期人教版九年级物理第18章第2节同步练习
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图所示电路，电源电压恒定，灯L标有“6V
3W”，闭合开关、，滑片移至a端时，电流表示数为1A，灯泡正常发光；当断开，滑片移至b端时，下列说法正确的是（　　）
A．电源电压为3V
B．滑动变阻器的电功率为1.5W
C．电路中的电流为0.25A
D．灯L的实际功率小于0.75W
2．一只标有“3V
6W”的灯泡，下列说法中正确的是（　　）
A．该灯泡正常工作电压是6V
B．该灯泡正常工作电流是3A
C．该灯泡正常时额定功率是6W
D．该灯泡正常工作时的电阻是2Ω
3．将一功率为500W的加热器置于装有热水的容器中，加热2min后容器中的水温上升5℃，关闭加热器开关1min后，水温下降1℃，假设散失到周围环境的热量与时间成正比而忽略温差的影响，己知c水=4.2×103J/（kg?℃）
，则加热水的质量为（　　）
A．1.0kg
B．2.0kg
C．3.0kg
D．4.0kg
4．如图所示的电路中，电源电压不变，开关
闭合，滑动变阻器滑片
在
端时，电流表的示数为
，电压表的示数为
；滑片
移动到中点时，
消耗的功率为
；滑片
移到
点时，
消耗的功率为
，，滑片
在中点和在
端时，
消耗的功率之比为（
）
A．
B．
C．
D．
5．如图所示是某电热器内部的电路结构图，、为加热电阻丝，，开关
、能接在不同接线柱1、2上，可使电热器提供“最高挡、高挡、中挡、低挡”四种不同的发热功率。则下列说法正确的是（
）
A．当断开，接到接线柱1上，电热器提供的发热功率为最高挡
B．当断开，接到接线柱2上，电热器提供的发热功率为最高挡
C．当接到接线柱1上，接到接线柱2上，电热器提供的发热功率为低挡
D．当接到接线柱2上，接到接线柱1上，电热器提供的发热功率为高挡
6．疫情期间，公共场所一般都用手持式电子测温仪测量体温。如图甲是某款电子测温仪，图乙是它内部的原理电路图，其中电源电压保持不变，定值电阻R0为保护电阻；R是热敏电阻，用于靠近人体测温，当被测者体温较高时，显示仪D的示数也会变大。正常条件下关于此测温仪，下列分析正确的是
A．显示仪是由电流表改装成的
B．热敏电阻R的阻值随着温度的升高而增大
C．被测者体温越高，R消耗的电功率越大
D．被测者体温越高，电路的总电功率越大
7．L1、L2、L3分别标有“220V
100W”、“110V
100
W”、
“36V
100W”的字样，它们都正常发光时，则（　　）
A．L1亮
B．L2亮
C．L3亮
D．三者一样亮
8．图甲是定值电阻和灯泡L的电压随电流变化关系的图像，将该定值电阻和灯泡串联在图乙的电路中，闭合开关，此时电流表示数为0.4A，关于该电路下列计算中错误的是（
）
A．电源电压为3V
B．电阻的阻值为5Ω
C．电阻消耗的电功率为0.8W
D．灯泡消耗的电功率为1.2W
9．如图所示的电路中，电源电压保持不变，开关S始终闭合，当开关由断开到闭合时，下列说法中正确的是（　　）
A．电路的总电阻变小
B．电路的总功率变小
C．电流表的示数变小
D．电压表的示数不变
10．如图先闭合开关，再闭合开关，相同时间内，电路中消耗的电能将（　　）
A．增大
B．减小
C．不变
D．无法判断
11．如图(甲)所示，两电热丝R1与R2并联，
R1＝20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图(乙)所示位置，则以下判断不正确的是（
）
A．R1:
R2＝5：1
B．电源电压是10
V
C．R2的电功率是20W
D．R1工作2分钟所放出的热量为600J
12．用电压为220V的电源向远处某工地的一盏标着“PZ220
60”
的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W，则这条线路消耗的总功率为
A．大于60W
B．等于60W
C．小于60W
D．不能确定
13．在如图所示电路中，电源电压不变，当滑动变阻器的滑片P由中点向右端移动时，下列说法正确的是（　　）
A．电流表的示数变小
B．电路消耗的总功率减小
C．灯泡变亮
D．电压表的示数变小
14．如图所示，首先闭合S，然后再闭合S1，则下列说法正确的是（　　）
A．A1示数变大，A2示数不变
B．电压表V和电流表A1示数的比值变小
C．电压表V和电流表A1示数均变大
D．R2的功率变大
15．如图甲所示电路中电源电压恒定。小灯泡的额定电压为
4V，它的
I-U
图象如图乙所示，滑动变阻器的铭牌标有“20Ω
1A”。先将滑动变阻器的滑片
P
移至
B
端，闭合开关
S，电压表示数为
4V；再将滑片
P
向左移动直到小灯泡正常发光。下列说法中不正确的（
）
A．小灯泡的亮度越大，电阻就越大
B．电源电压为
5V
C．小灯泡正常发光时，滑动变阻器接入电路的阻值为
2.5Ω
D．小灯泡正常发光时，电路消耗的总功率为
1.6W
16．如图所示，电源电压恒为6V，L1标有“6V
7.2W”，L2标有“6V
3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（　　）
A．仅闭合开关S1、S3，L1不亮，L2亮
B．仅闭合开关S2、S3，电流表的示数1.8A
C．仅闭合开关S1、S2，两盏灯都不能正常发光
D．仅闭合开关S3，电路消耗的总功率为2.4W
17．如图，闭合开关S，滑动变阻器的滑片P向右移动，下列说法正确的是（　　）
A．电流表A示数变小，电压表示数变大
B．电压表示数与示数之和变大
C．电压表示数与电流表A示数比值不变
D．消耗的功率变大
18．如图甲所示的电路，电源电压保持不变，当闭合开关S，调节滑动变阻器滑片P从b端滑到a端的过程中，两个电阻的关系图像如图乙所示，则下列说法正确的是（
）
A．电源电压为10V
B．定值电阻的阻值为20Ω
C．滑片P在中点时，电路中的电流为0.4A
D．滑片P在中点时，电路的总功率为1.8W
19．下列说法中正确的是（　　）
A．负电荷定向移动的方向规定为电流的方向
B．用电器的额定电压越高，其额定功率就越大
C．导体的长度越长、横截面积越大，导体的电阻越大
D．教室里再多几盏灯同时使用，电路中总电流会变大
20．在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器?电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑?图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻Rx安装在踏板上，其电阻与所受压力的关系如图乙所示?下列分析正确的是
A．电阻R0与Rx并联
B．圆圈处的电表为电压表
C．运动员起跑时，用力踩踏板，
R0两端的电压变小
D．运动员没有踩踏板时，电路消耗的总功率最小
二、填空题
21．如图所示，标有“4V
1W”的小灯泡与一个滑动变阻器串联接到10V的电源上。当滑动变阻器的滑片P移到中点时，灯泡恰好能正常发光，则此时电流表的示数为_____A。滑动变阻器的最大电阻为______Ω。
三、作图题
22．如图所示，虚线框内有两个阻值相同的定值电阻和一个开关S1。当开关S1闭合时，电路的总功率增加到原来的2倍。请画出两种可能的连接电路图。
四、简答题
23．如图所示的电路中，电源电压恒定，R0为定值电阻。请判断开关闭合后，滑动变阻器滑片向右移动的过程中，R0的功率将如何变化？并说明理由。
24．今年春节，小明帮爸爸安装彩灯，爸爸说：照明灯具迈进了新的时代。前些年，白炽灯还是照明灯具的主力军，人们为延长白炽灯的使用寿命，在楼道里常把两只相同的白炽灯串联起来使用。但这样两只灯发光时的整体亮度，还不如只用其中一只灯时亮。小明很疑惑“为什么会变暗呢？”请你用所学的知识为小明解惑。
五、实验题
25．物理兴趣小组的同学们想探究通过导体的电流与电压的关系．
（1）如图甲是某组同学尚未完成连接的实物电路，请你用笔画线代替两根导线完成连接．要求：滑动变阻器的滑片P向A端移动，电压表示数变大，
（_________）
（2）闭合开关S，移动滑动变阻器的滑片，发现电压表始终没有示数，电流表有示数，其原因可能是________．
A．变阻器断路
B．变阻器短路
C．R0短路
D．R0断路
（3）闭合开关S，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数．根据测量数据绘成图乙所示的图像①．由图像得出的结论是：_________________________．
（4）用灯泡替换图中的电阻R0，闭合开关，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数，根据测量数据绘成图乙所示的图像②．某次电流表的示数如图丙所示时，这时通过灯泡的电流为_______A，灯泡的功率为_______W．
（5）某同学为了确定电阻R0的阻值，从图乙①中提取多组数据，计算多个R0的阻值并计算平均值．这位同学的做法恰当吗?简述你的理由_______，___________________．
26．甲、乙两灯额定电压均为6V，测得两灯的电流与电压关系如图所示。甲灯正常工作时的电阻是______；当把甲、乙两灯串联接在7V的电源上时，电路消耗的总功率是______W。
六、计算题
27．如图甲是一个电热水龙头，图乙是其内部电路图。R1、R2为电热丝，其中。通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间转换，水龙头放温水时的功率为800W，当切换至热水挡，将质量为lkg
的水从20°C加热至50°C用时3min。[]求：
(1)当开关与“2、3”接触时，水龙头处于_____
（
选填“热水挡”或“温水挡”）；
(2)水吸收的热量；
(3)调至热水挡时，水龙头的电热效率是多少？
28．如图所示的电路，电源电压保持不变，的阻值为20Ω，只闭合开关S电流表的示数为；再闭合开关电流表的示数变为，则
（1）此时电路的总功率为多少？
（2）的阻值是多少？
（3）如果把两个电阻串联连到电源两端，闭合开关电路中电流为多少，电阻消耗的功率为多少？
试卷第1页，总3页
试卷第1页，总3页
参考答案
1．C
2．C
3．B
4．D
5．D
6．D
7．D
8．D
9．A
10．A
11．A
12．C
13．B
14．C
15．D
16．D
17．C
18．D
19．D
20．D
21．0.25
48
22．
23．逐渐变大。理由见解析
24．见解析
25．
C
导体的电阻一定时，通过导体的电流与导体两端的电压成正比
0.2
0.3
正确
电阻R0的阻值不随温度的变化而变化，多次实验求平均值，可减小误差。
26．20
2.1
27．(1)热水档；(2)；(3)70%
28．（1）3W；（2）；（3）；。
