2020人教版九年级全一册培优训练：16.4变阻器练习（有答案）

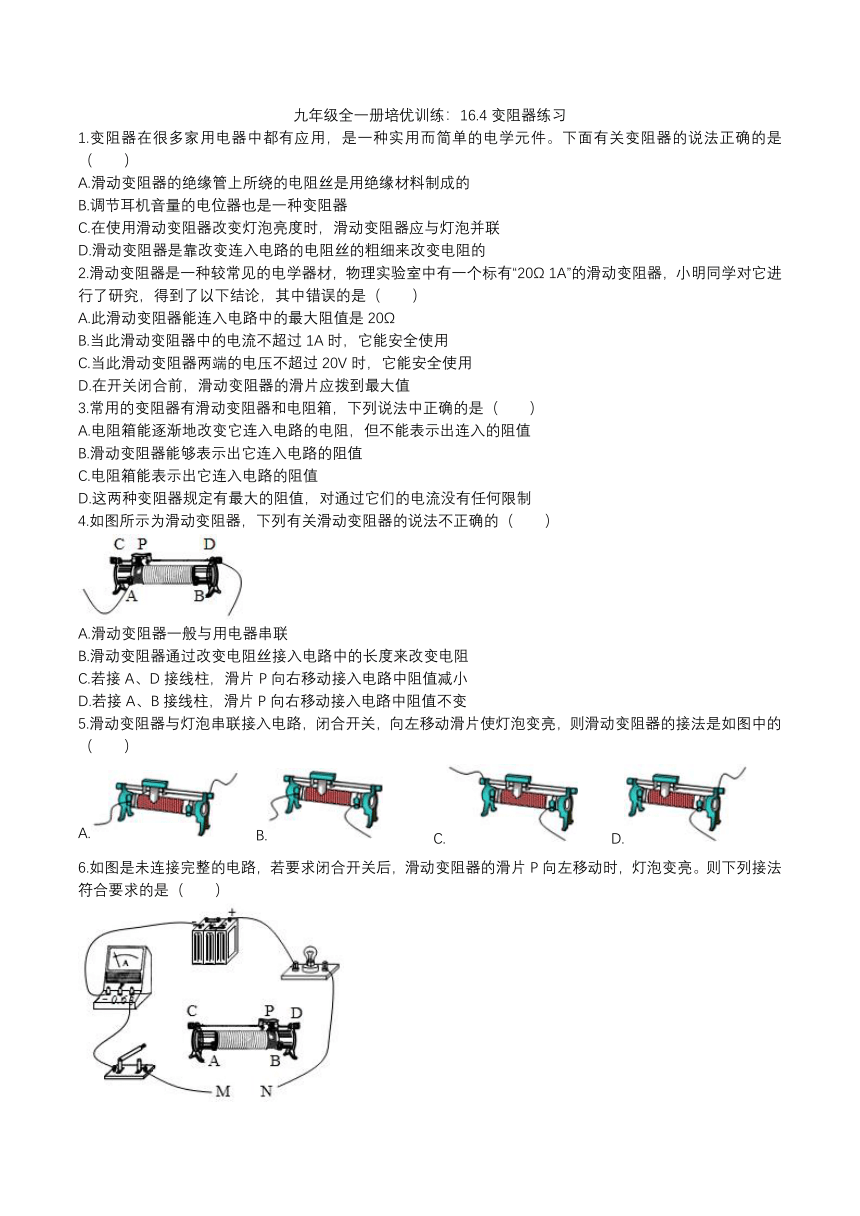

九年级全一册培优训练：16.4变阻器练习
1.变阻器在很多家用电器中都有应用，是一种实用而简单的电学元件。下面有关变阻器的说法正确的是（　　）
A.滑动变阻器的绝缘管上所绕的电阻丝是用绝缘材料制成的
B.调节耳机音量的电位器也是一种变阻器
C.在使用滑动变阻器改变灯泡亮度时，滑动变阻器应与灯泡并联
D.滑动变阻器是靠改变连入电路的电阻丝的粗细来改变电阻的
2.滑动变阻器是一种较常见的电学器材，物理实验室中有一个标有“20Ω?1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是（　　）
A.此滑动变阻器能连入电路中的最大阻值是20Ω
B.当此滑动变阻器中的电流不超过1A时，它能安全使用
C.当此滑动变阻器两端的电压不超过20V时，它能安全使用
D.在开关闭合前，滑动变阻器的滑片应拨到最大值
3.常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（　　）
A.电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值
B.滑动变阻器能够表示出它连入电路的阻值
C.电阻箱能表示出它连入电路的阻值
D.这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制
4.如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（　　）
A.滑动变阻器一般与用电器串联
B.滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻
C.若接A、D接线柱，滑片P向右移动接入电路中阻值减小
D.若接A、B接线柱，滑片P向右移动接入电路中阻值不变
5.滑动变阻器与灯泡串联接入电路，闭合开关，向左移动滑片使灯泡变亮，则滑动变阻器的接法是如图中的（　　）
A.
B.
C.
D.
6.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　）
A.M接A，N接D
B.M接B，N接C
C.M接A，N接B
D.M接C，N接D

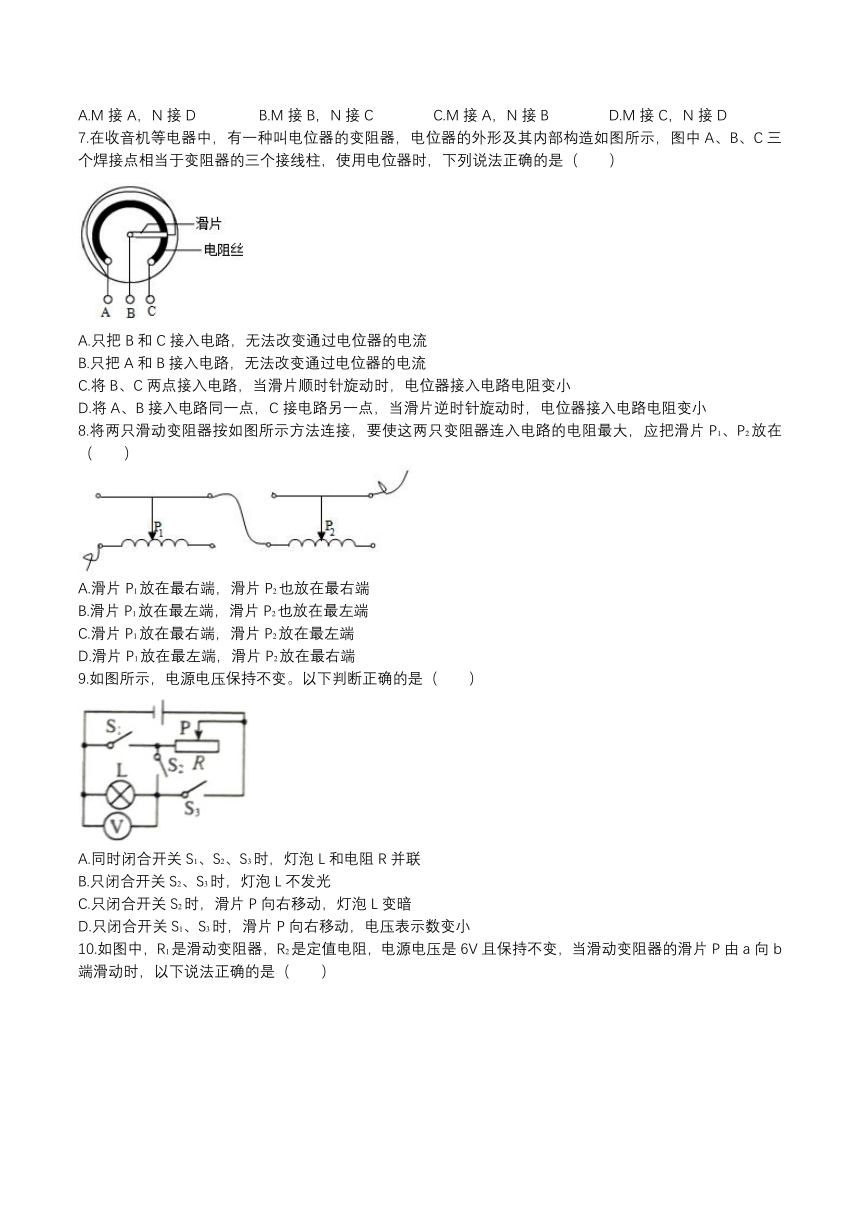

7.在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（　　）
A.只把B和C接入电路，无法改变通过电位器的电流
B.只把A和B接入电路，无法改变通过电位器的电流
C.将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D.将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
8.将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（　　）
A.滑片P1放在最右端，滑片P2也放在最右端
B.滑片P1放在最左端，滑片P2也放在最左端
C.滑片P1放在最右端，滑片P2放在最左端
D.滑片P1放在最左端，滑片P2放在最右端
9.如图所示，电源电压保持不变。以下判断正确的是（　　）
A.同时闭合开关S1、S2、S3时，灯泡L和电阻R并联
B.只闭合开关S2、S3时，灯泡L不发光
C.只闭合开关S2时，滑片P向右移动，灯泡L变暗
D.只闭合开关S1、S3时，滑片P向右移动，电压表示数变小

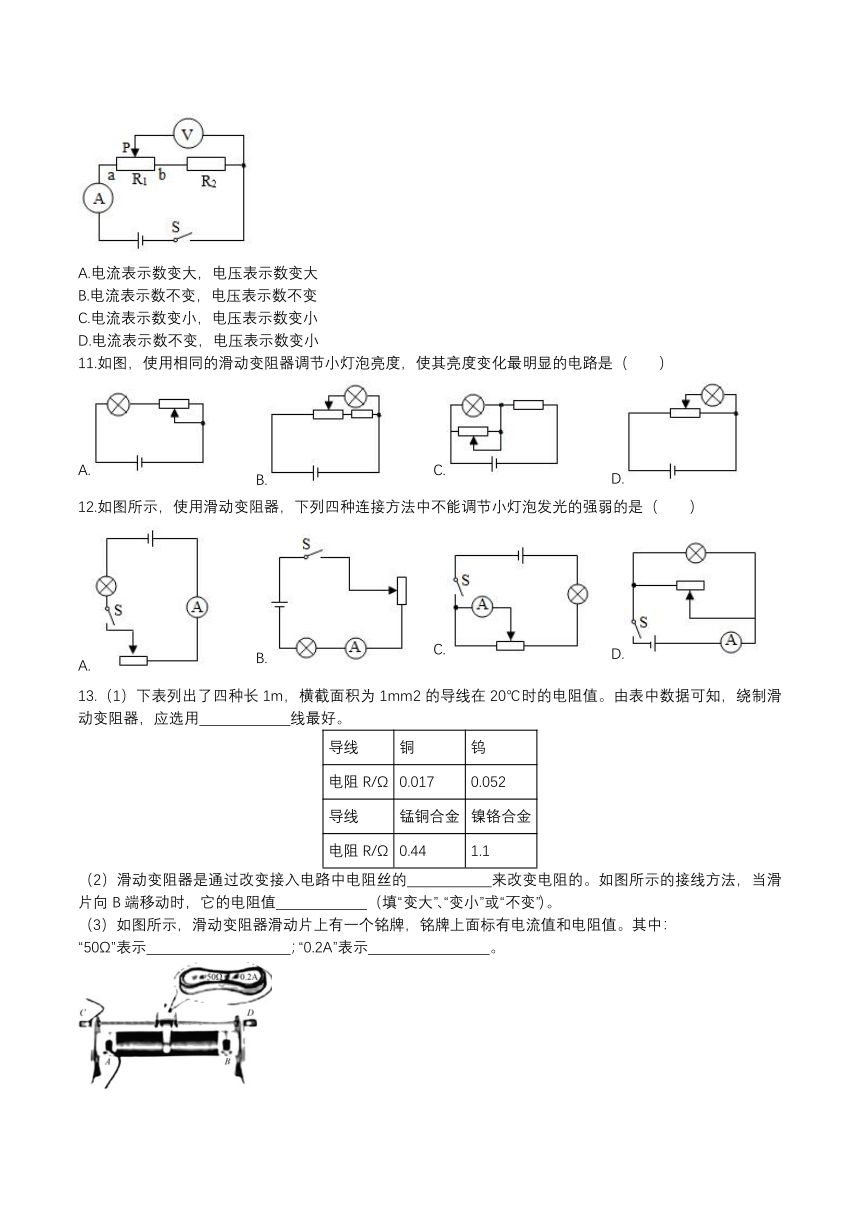

10.如图中，R1是滑动变阻器，R2是定值电阻，电源电压是6V且保持不变，当滑动变阻器的滑片P由a向b端滑动时，以下说法正确的是（　　）
A.电流表示数变大，电压表示数变大
B.电流表示数不变，电压表示数不变
C.电流表示数变小，电压表示数变小
D.电流表示数不变，电压表示数变小
11.如图，使用相同的滑动变阻器调节小灯泡亮度，使其亮度变化最明显的电路是（　　）
A.
B.
C.
D.
12.如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（　　）
A.
B.
C.
D.
13.（1）下表列出了四种长1m，横截面积为1mm2的导线在20℃时的电阻值。由表中数据可知，绕制滑动变阻器，应选用
线最好。
导线
铜
钨
电阻R/Ω
0.017
0.052
导线
锰铜合金
镍铬合金
电阻R/Ω
0.44
1.1
（2）滑动变阻器是通过改变接入电路中电阻丝的
来改变电阻的。如图所示的接线方法，当滑片向B端移动时，它的电阻值
（填“变大”、“变小”或“不变”）。
（3）如图所示，滑动变阻器滑动片上有一个铭牌，铭牌上面标有电流值和电阻值。其中：
“50Ω”表示
；“0.2A”表示
。
（4）允许加在该滑动变阻器两端的最大电压是
V。

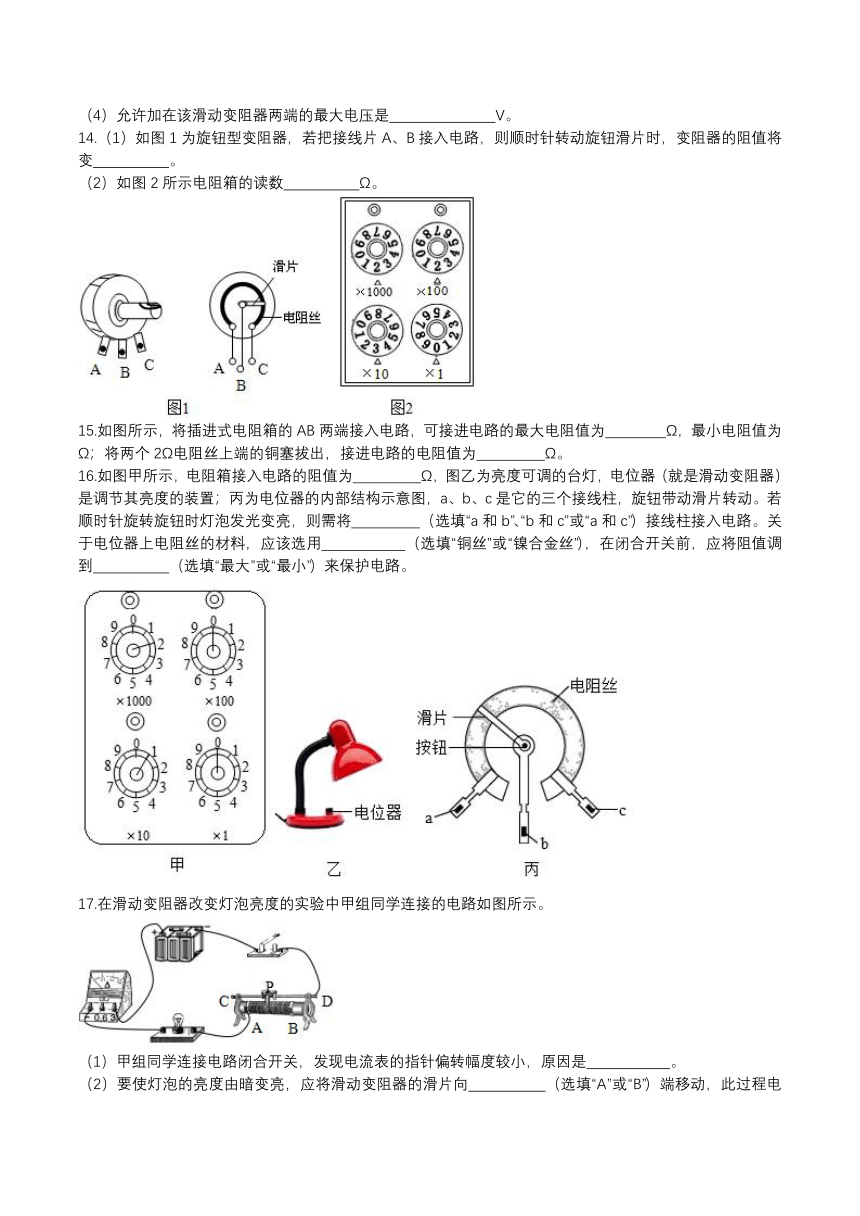

14.（1）如图1为旋钮型变阻器，若把接线片A、B接入电路，则顺时针转动旋钮滑片时，变阻器的阻值将变
。
（2）如图2所示电阻箱的读数
Ω。
15.如图所示，将插进式电阻箱的AB两端接入电路，可接进电路的最大电阻值为
Ω，最小电阻值为
Ω；将两个2Ω电阻丝上端的铜塞拔出，接进电路的电阻值为
Ω。
16.如图甲所示，电阻箱接入电路的阻值为
Ω，图乙为亮度可调的台灯，电位器（就是滑动变阻器）是调节其亮度的装置；丙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将
（选填“a和b”、“b和c”或“a和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用
（选填“铜丝”或“镍合金丝”），在闭合开关前，应将阻值调到
（选填“最大”或“最小”）来保护电路。
17.在滑动变阻器改变灯泡亮度的实验中甲组同学连接的电路如图所示。
（1）甲组同学连接电路闭合开关，发现电流表的指针偏转幅度较小，原因是
。
（2）要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向
（选填“A”或“B”）端移动，此过程电流表的示数将
（选填“变大”、“变小”或“不变”）。
（3）乙组同学按照电路图连接实验电路，当接完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭。在实验操作中的有两个操作不当之处：其中之一是滑动变阻器没调到
端。（选填“A”或“B”）

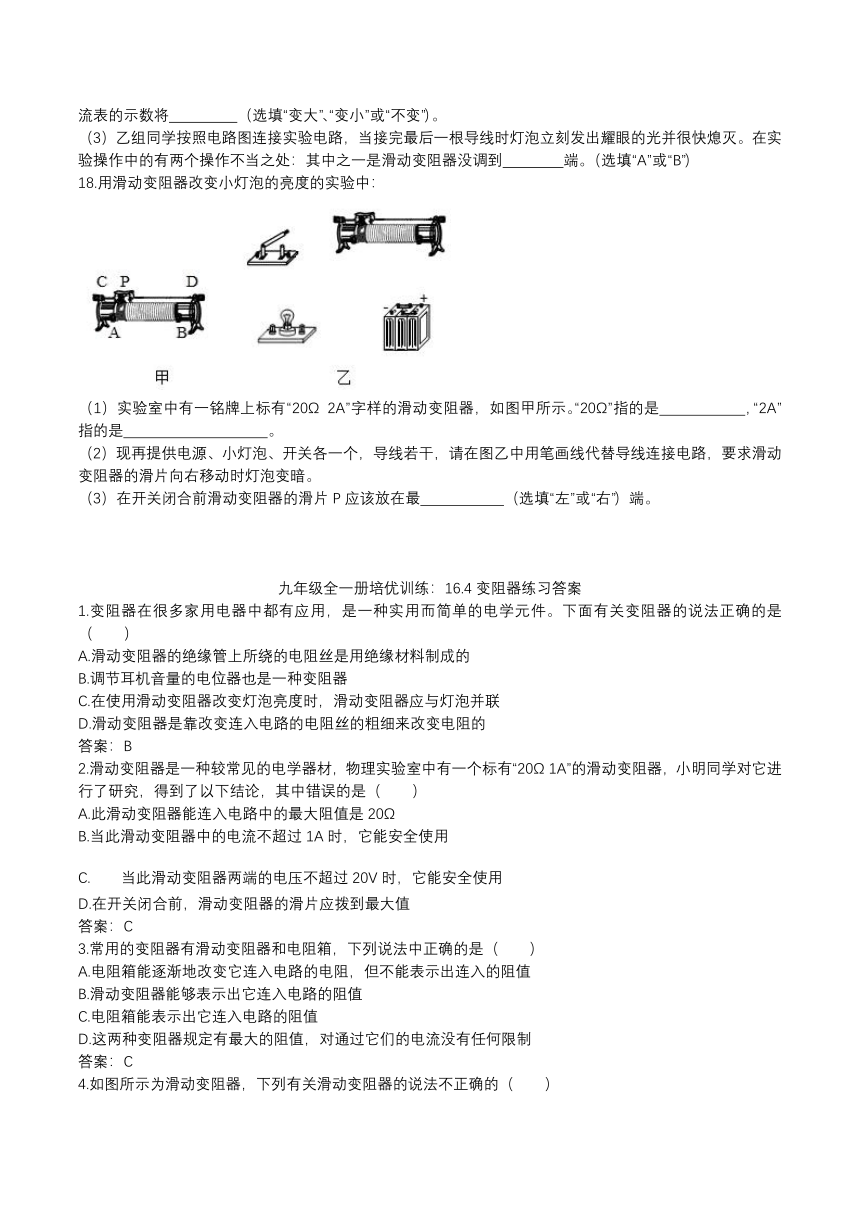

18.用滑动变阻器改变小灯泡的亮度的实验中：
（1）实验室中有一铭牌上标有“20Ω
2A”字样的滑动变阻器，如图甲所示。“20Ω”指的是
，“2A”指的是
。
（2）现再提供电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动时灯泡变暗。
（3）在开关闭合前滑动变阻器的滑片P应该放在最
（选填“左”或“右”）端。
九年级全一册培优训练：16.4变阻器练习答案
1.变阻器在很多家用电器中都有应用，是一种实用而简单的电学元件。下面有关变阻器的说法正确的是（　　）
A.滑动变阻器的绝缘管上所绕的电阻丝是用绝缘材料制成的
B.调节耳机音量的电位器也是一种变阻器
C.在使用滑动变阻器改变灯泡亮度时，滑动变阻器应与灯泡并联
D.滑动变阻器是靠改变连入电路的电阻丝的粗细来改变电阻的
答案：B
2.滑动变阻器是一种较常见的电学器材，物理实验室中有一个标有“20Ω?1A”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是（　　）
A.此滑动变阻器能连入电路中的最大阻值是20Ω
B.当此滑动变阻器中的电流不超过1A时，它能安全使用
C.当此滑动变阻器两端的电压不超过20V时，它能安全使用
D.在开关闭合前，滑动变阻器的滑片应拨到最大值
答案：C
3.常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（　　）
A.电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值
B.滑动变阻器能够表示出它连入电路的阻值
C.电阻箱能表示出它连入电路的阻值
D.这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制
答案：C
4.如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（　　）
A.滑动变阻器一般与用电器串联
B.滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻
C.若接A、D接线柱，滑片P向右移动接入电路中阻值减小
D.若接A、B接线柱，滑片P向右移动接入电路中阻值不变
答案：C
5.滑动变阻器与灯泡串联接入电路，闭合开关，向左移动滑片使灯泡变亮，则滑动变阻器的接法是如图中的（　　）
A.
B.
C.
D.
答案：A
6.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　）
A.M接A，N接D
B.M接B，N接C
C.M接A，N接B
D.M接C，N接D
答案：A
7.在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（　　）
A.只把B和C接入电路，无法改变通过电位器的电流
B.只把A和B接入电路，无法改变通过电位器的电流
C.将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D.将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
答案：C
8.将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（　　）
A.滑片P1放在最右端，滑片P2也放在最右端
B.滑片P1放在最左端，滑片P2也放在最左端
C.滑片P1放在最右端，滑片P2放在最左端
D.滑片P1放在最左端，滑片P2放在最右端
答案：A
9.如图所示，电源电压保持不变。以下判断正确的是（　　）
A.同时闭合开关S1、S2、S3时，灯泡L和电阻R并联
B.只闭合开关S2、S3时，灯泡L不发光
C.只闭合开关S2时，滑片P向右移动，灯泡L变暗
D.只闭合开关S1、S3时，滑片P向右移动，电压表示数变小
答案：C
10.如图中，R1是滑动变阻器，R2是定值电阻，电源电压是6V且保持不变，当滑动变阻器的滑片P由a向b端滑动时，以下说法正确的是（　　）
A.电流表示数变大，电压表示数变大
B.电流表示数不变，电压表示数不变
C.电流表示数变小，电压表示数变小
D.电流表示数不变，电压表示数变小
答案：D
11.如图，使用相同的滑动变阻器调节小灯泡亮度，使其亮度变化最明显的电路是（　　）
A.
B.
C.
D.
答案：D
12.如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（　　）
A.
B.
C.
D.
答案：D
13.（1）下表列出了四种长1m，横截面积为1mm2的导线在20℃时的电阻值。由表中数据可知，绕制滑动变阻器，应选用
线最好。
导线
铜
钨
电阻R/Ω
0.017
0.052
导线
锰铜合金
镍铬合金
电阻R/Ω
0.44
1.1
（2）滑动变阻器是通过改变接入电路中电阻丝的
来改变电阻的。如图所示的接线方法，当滑片向B端移动时，它的电阻值
（填“变大”、“变小”或“不变”）。
（3）如图所示，滑动变阻器滑动片上有一个铭牌，铭牌上面标有电流值和电阻值。其中：
“50Ω”表示
；“0.2A”表示
。
（4）允许加在该滑动变阻器两端的最大电压是
V。
答案：（1）镍铬合金；?（2）长度；?变大；??（3）该滑动变阻器的最大阻值为50Ω；该滑动变阻器允许通过的最大电流为0.2A；（4）10V。
14.（1）如图1为旋钮型变阻器，若把接线片A、B接入电路，则顺时针转动旋钮滑片时，变阻器的阻值将变
。
（2）如图2所示电阻箱的读数
Ω。
答案：大；2230。
15.如图所示，将插进式电阻箱的AB两端接入电路，可接进电路的最大电阻值为
Ω，最小电阻值为
Ω；将两个2Ω电阻丝上端的铜塞拔出，接进电路的电阻值为
Ω。
答案：10
0
4
16.如图甲所示，电阻箱接入电路的阻值为
Ω，图乙为亮度可调的台灯，电位器（就是滑动变阻器）是调节其亮度的装置；丙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将
（选填“a和b”、“b和c”或“a和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用
（选填“铜丝”或“镍合金丝”），在闭合开关前，应将阻值调到
（选填“最大”或“最小”）来保护电路。
答案：2010；b和c；镍铬合金丝；最大。
17.在滑动变阻器改变灯泡亮度的实验中甲组同学连接的电路如图所示。
（1）甲组同学连接电路闭合开关，发现电流表的指针偏转幅度较小，原因是
。
（2）要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向
（选填“A”或“B”）端移动，此过程电流表的示数将
（选填“变大”、“变小”或“不变”）。
（3）乙组同学按照电路图连接实验电路，当接完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭。在实验操作中的有两个操作不当之处：其中之一是滑动变阻器没调到
端。（选填“A”或“B”）
答案：（1）电流表的量程选大了；（2）A；变大；（3）B。
18.用滑动变阻器改变小灯泡的亮度的实验中：
（1）实验室中有一铭牌上标有“20Ω
2A”字样的滑动变阻器，如图甲所示。“20Ω”指的是
，“2A”指的是
。
（2）现再提供电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动时灯泡变暗。
（3）在开关闭合前滑动变阻器的滑片P应该放在最
（选填“左”或“右”）端。
答案：（1）滑动变阻器的最大阻值是20Ω；允许通过的最大电流为2A；（2）如图
；（3）右。
