人教版九年级全一册物理同步练习17.4欧姆定律在串、并联电路中的应用（无答案）

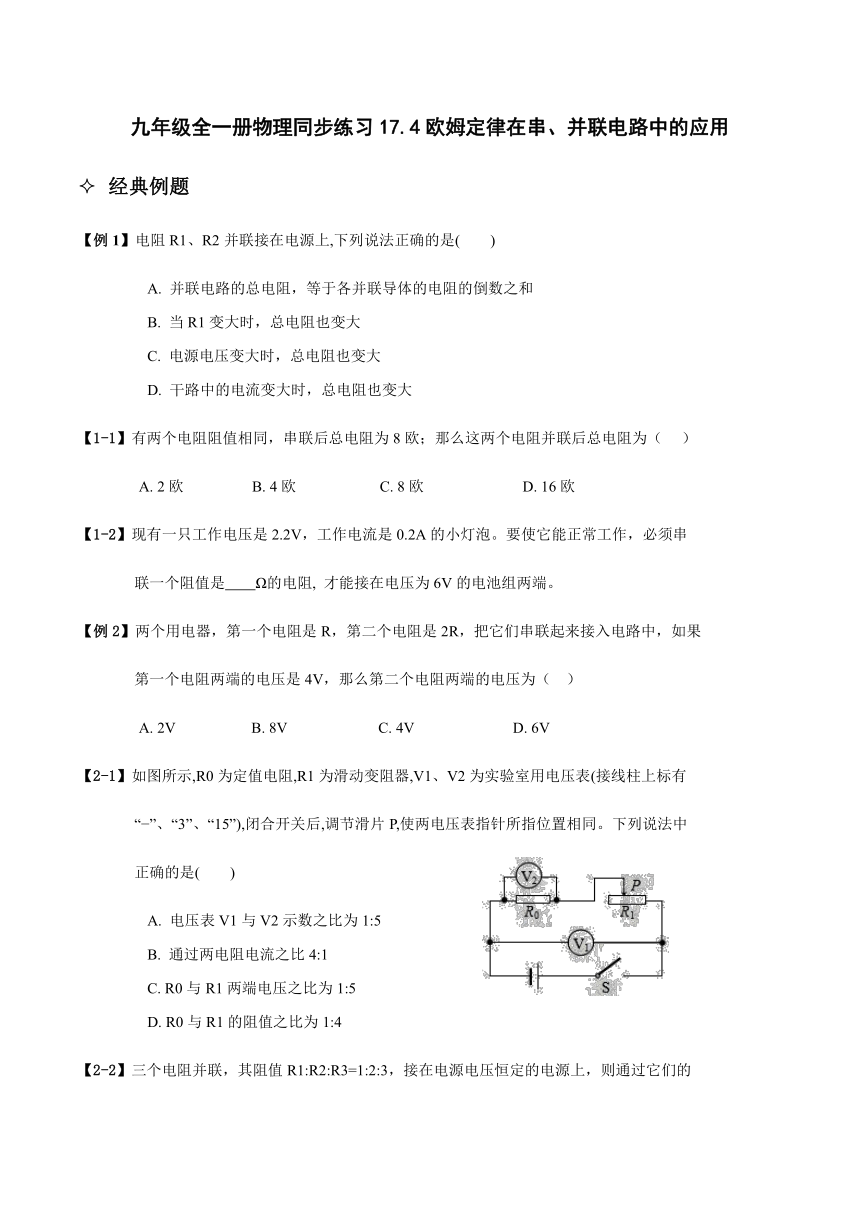

九年级全一册物理同步练习17.4欧姆定律在串、并联电路中的应用
经典例题
【例1】电阻R1、R2并联接在电源上,下列说法正确的是(
)
A.
并联电路的总电阻，等于各并联导体的电阻的倒数之和
B.
当R1变大时，总电阻也变大
C.
电源电压变大时，总电阻也变大
D.
干路中的电流变大时，总电阻也变大
【1-1】有两个电阻阻值相同，串联后总电阻为8欧；那么这两个电阻并联后总电阻为（
?
）
A.?2欧
B.?4欧
C.?8欧
D.?16欧
【1-2】现有一只工作电压是2.2V，工作电流是0.2A的小灯泡。要使它能正常工作，必须串
联一个阻值是
Ω的电阻,
才能接在电压为6V的电池组两端。
【例2】两个用电器，第一个电阻是R，第二个电阻是2R，把它们串联起来接入电路中，如果
第一个电阻两端的电压是4V，那么第二个电阻两端的电压为（?）
A.?2V
B.?8V
C.?4V
D.?6V
【2-1】如图所示,R0为定值电阻,R1为滑动变阻器,V1、V2为实验室用电压表(接线柱上标有
“?”、“3”、“15”),闭合开关后,调节滑片P,使两电压表指针所指位置相同。下列说法中
正确的是(
)
A.
电压表V1与V2示数之比为1:5
B.
通过两电阻电流之比4:1
C.?R0与?R1两端电压之比为1:5
D.?R0与?R1的阻值之比为1:4
【2-2】三个电阻并联，其阻值R1:R2:R3=1:2:3，接在电源电压恒定的电源上，则通过它们的
电流之比为（?）
A.?6:3:2
B.?2:3:6
C.?1:2:3
D.?3:2:1
【例3】如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开
开关S2，此时电压表示数为U2，若已知U1∶
U2
=
5∶3，则电阻R1
和R2的阻值之比
是
(
)
A．1∶2
B．2∶3
C．3∶2
D．5∶3
随堂训练
有两个电阻，当它们串联接到电压为18V的电路中时，通过它们的电流为2A，当它们并联接到同样的电路中时，通过它们的总电流是9A，这两个电阻分别是（
）
A.9Ω、2Ω
B.4Ω、5Ω
C.3Ω、6Ω
D.2Ω、19Ω
一段粗细均匀的电阻丝，将它接在6V的电源上时，通过它的电流是0.5A，如果把它对折起来，再接在这个电源上，那么通过它的电流将是（
）
A.
0.5
A
B.
1
A
C.
2
A
D.
0.25
A
某电路中只有一个阻值为10Ω的电阻时，电路中的电流为2A，再在此电路中串联一个阻值未知的电阻，电路中的电流为0.5A，则未知电阻的大小为（?
?
）
A.10Ω
B.20Ω
C.30Ω
D.40Ω
如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则（
）
A．只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1
B．只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1
C．当S1，S2闭合时，通过R1与R2的电流之比是1:2
D．当S1，S2闭合时，通过R1与R2的电流之比是1:1
如图所示的电路，将AB两端接入10V电源，电压表示数为3V，拆去AB两端电源，再将CD两端接入10V电源，电压表示数为7V，则R1：R3的值为(
)
1：1
7：3
49：9
100：21
有一个10Ω的电阻，正常工作时电压为U，现将它接入电压为1.5U的电源上，为使它正常工作，应串联一个
Ω的电阻。
王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中
Ω和
Ω两个电阻
联来获得。
三个阻值相等的电阻,
串联后的等效电阻是180Ω，则它们并联后的等效电阻是
Ω。
如图,灯泡L1、L2电阻分别是6Ω、4Ω,若只闭合S2,则电路的等效电阻是______Ω;若S1、S3闭合,S2断开,则电路的等效电阻是______Ω;当开关S1、S2、S3同时闭合，会造成______现象。
如图所示电路中，R1∶R2＝1∶2，则通过它们的电流之比是
，加在它们两端的电压之比是
。
把R1=1Ω，R2=2Ω，R3=4Ω的三个电阻并联起来，其并联总电阻为______Ω；如果把它们串联起来接入电压为U的电路中，则三个电阻两端的电压比为______；将电阻R1=10Ω，R2=2Ω串联起来接到电压是18V的电路上，则R1和R2上的电压，分别为U1=______V；U2=______V.
如图所示的电路中，已知电阻R1：R2=1:3。如果甲、乙两表均为电压表，当开关S闭合时，R1与R2
的连接方法是____联，此时，两表的示数之比U甲：U乙=
_______；如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙=
_________。
如右上图电源电压恒定，闭合S0，当S闭合、甲乙两表为电压表时，两表示数之比U甲:U
乙
＝7:5；当S断开、甲乙两表为电流表时，两表示数之比I甲:I乙＝
。
如图所示的电路中，三个电阻R1、R2、R3的阻值分别为1Ω、2Ω、3Ω，开关闭合后，通过三个电阻的电流之比为
，电流表A1、A2和A3的内阻均可忽略，它们的示数分别为I1、I2和I3，则I1∶I2∶I3=
。
有两个灯泡串联在电路中，电路中的电流为0.2A，电源电压9V，灯泡L1的电阻为20Ω，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压
两个灯泡并联在电路中，电源电压12V，总电阻7.5Ω，灯泡L1的电阻为10Ω，求：
（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流
如图所示的电路，电源电压为6V且保持不变，滑动变阻器R?标有“50Ω，2A”字样．
（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1。
（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=0.6A，求R2的阻值．
（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．
如图所示的电路中,电阻R1的阻值为20Ω,电源电压不变。当S1、S2断开,S3闭合时,电流表的示数为0.45A；S1断开,S2、S3闭合时，电流表的示数为0.75A.求：
(1)电源电压为多少?
(2)R2的阻值为多少?
(3)S2、S3断开,S1闭合时,加在电阻R1两端的电压为多少?
