第二节
科学探究:欧姆定律
1、图中能正确描述电阻一定时,电流随电压变化的图像是(
)
2、由欧姆定律公式
I=
变形得
R=
,对此,下列说法中正确的是(
)
A.
加在导体两端的电压越大,则导体的电阻越大
B.
通过导体的电流越大,则导体的电阻越小
C.
当导体两端的电压为零时,导体的电阻也为零
D.
导体的电阻跟导体两端的电压和通过导体的电流无关
3、小明在研究通过导体的电流时,根据测量数据绘制出如图所示的
I-U
图像。对此作出的判断中,错误的是(
)
A.
通过
R1
的电流与它两端所加电压成正比
B.
通过
R2
的电流与它两端所加电压不成正比
C.
将它们串联接入同一电路中时,通过
R1
的电流较小
D.
将它们并联接到两端电压为
1.5
V
的电路中时,通过干路的电流大约是
0.46
A
4、一段铜线的电阻为
R,两端电压为
U,通过的电流为
I,下列说法中不正确的是(
)
A.
R
由铜线的长度和横截面积决定
B.
R
的大小与
U
有关
C.
铜线的电阻对电流通过有阻碍作用
D.
R
的大小与
I
无关
5、一个电阻两端的电压从
2
V
增加到
2.8
V
时,通过该电阻的电流增加了
0.1
A,则该电阻的阻值是(
)
A.
8
Ω
B.
20
Ω
C.
28
Ω
D.
无法确定
6、甲、乙两地相距
40
km,在甲、乙两地之间沿直线架设了两条输电线,已知所用的输电线每千米的电阻为
0.2
Ω。现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表、定值电阻
R0
和电源接成如图所示电路进行测量。电压表的示数为
3.0
V,电流表的示数为
0.5
A,则短路位置离甲地的距离为(
)
A.
7.5
km
B.
15
km
C.
25
km
D.
30
km
7、三个相同的电阻,由原来的串联改为并联,接到同一电源上,设电源电压保持不变,则通过每个电阻的电流变为原来的(
)
A.
B.
C.
3
倍
D.
9
倍

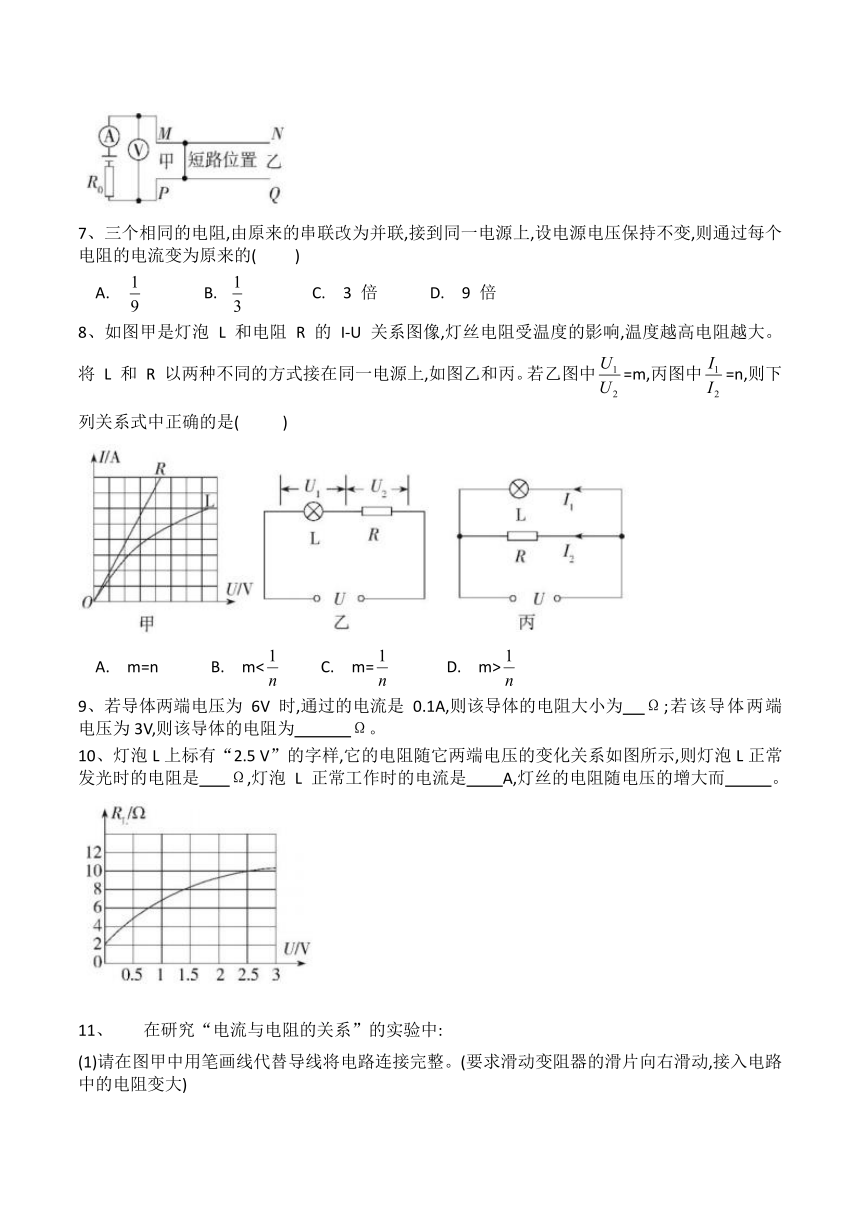

8、如图甲是灯泡
L
和电阻
R
的
I-U
关系图像,灯丝电阻受温度的影响,温度越高电阻越大。将
L
和
R
以两种不同的方式接在同一电源上,如图乙和丙。若乙图中=m,丙图中=n,则下列关系式中正确的是(
)
A.
m=n
B.
m<
C.
m=
D.
m>
9、若导体两端电压为
6V
时,通过的电流是
0.1A,则该导体的电阻大小为
Ω;若该导体两端电压为3V,则该导体的电阻为
Ω。
10、灯泡L上标有“2.5
V”的字样,它的电阻随它两端电压的变化关系如图所示,则灯泡L正常发光时的电阻是
Ω,灯泡
L
正常工作时的电流是
A,灯丝的电阻随电压的增大而
。
11、在研究“电流与电阻的关系”的实验中:
(1)请在图甲中用笔画线代替导线将电路连接完整。(要求滑动变阻器的滑片向右滑动,接入电路中的电阻变大)
(2)实验过程中必须控制
不变;在某次测量中,电流表的示数如图乙所示,电流为
A。
(3)实验中,滑动变阻器的主要作用是
。
(4)当把电路中
5Ω
的电阻换成一个
10Ω的电阻时,应该将滑动变阻器的滑片向
移动(填“左”或“右”)。
(5)实验记录的数据如表所示,由此得出的结论是
。
12、在如图所示的电路中,电源电压为
6
V
且不变,滑动变阻器
R2
上标有“50
Ω,2
A”字样,闭合开关
S,移动滑片
P
到某位置时,电压表、电流表的示数分别为
2
V
和
0.2
A,求:
(1)此时滑动变阻器
R2
接入电路的电阻;
(2)电阻
R1
的阻值;
(3)在移动滑片
P
的过程中,通过电阻
R1
的最大电流。
13、如图
1
所示的电路中,定值电阻
R1
为
10
Ω,R2
为滑动变阻器,电源电压保持不变。闭合开关
S
后,滑片
P
从
b
端移动到
a
端的过程中,电压表示数
U
与电流表示数
I
的关系图像如图
2
所示。求:
(1)电源电压;
(2)滑动变阻器的最大阻值。
14、如图甲所示是一种家庭水箱水位测量装置示意图,电源电压
18
V
保持不变,电压表量程为
0~15
V,电流表量程为
0~
3
A,R0
是阻值为
10
Ω
的定值电阻,R1
是长
20
cm、阻值为
20
Ω
的电阻丝,滑片
P
把电阻丝与轻质弹簧的下端连在一起。圆柱体
M
长
80
cm、底面积为
200
cm2。当水位处于最高处时,M
刚好浸没在水中,滑片
P
恰好在
R1
的最上端。轻质弹簧阻值不计,M
全部露出水面前,弹簧伸长的长度
L
始终与受到的拉力
F
成正比,如图乙所示。
(1)当水位下降时,电路中示数会随之减小的电表是
。
(2)当水位处于最高处时,电压表的示数为多少?
答案
1.A
2.D
3.C
4.B
5.A
6.B
7.C
8.B
9.
60
60
10.
10
0.25
增大
11.
(1)
(2)定值电阻两端的电压
0.3
(3)保持定值电阻两端的电压不变
(4)右
(5)电压一定时,导体中的电流与导体的电阻成反比
12.
(1)10
Ω
(2)20
Ω
(3)0.3
A
13.
(1)6
V
(2)20
Ω
14.
(1)电压表
(2)12
V
