2020-2021学年九年级物理沪科版第十五章第三节《伏安法测电阻》同步练习（有答案）

第三节
“伏安法”测电阻
1、用“伏安法”测电阻的实验中,下列注意事项中没有必要的是(
)
A.
连接电路之前,先断开开关
B.
应从电源的正极开始连线,开关应靠近电源的正极
C.
在无法估计被测值大小时,电流表、电压表应选用较大的量程
D.
将变阻器连入电路中时,滑片应放在变阻器阻值最大的位置上
2、探究电流与电压的关系、探究电流与电阻的关系、伏安法测电阻三个实验中都要用到滑动变阻器,关于滑动变阻器,下列说法错误的是(
)
A.
三个实验中,都起保护电路的作用
B.
三个实验中,都起改变部分电路两端电压的作用
C.
三个实验中,都起完成多次测量求平均值的作用
D.
三个实验中,闭合开关前,滑片都要调到最大阻值处
3、如图所示电路中,电源电压为
4.5
V,L1、L2
是小灯泡,当开关
S
闭合时,电压表的示数为
1.5
V,忽略温度对灯丝电阻的影响,则(
)
A.
L2
两端的电压为
1.5
V
B.
L1
两端的电压为
1.5
V
C.
L1
与
L2
的灯丝电阻之比为
2∶1
D.
通过
L1
与
L2
的电流之比为
1∶2
4、为测量阻值约
10
Ω
的电阻的阻值,小龙设计并连接了如图所示的电路,所使用的电源为两节干电池。请指出他在电路设计和连接上存在的两个问题:
(1)
。
(2)
。

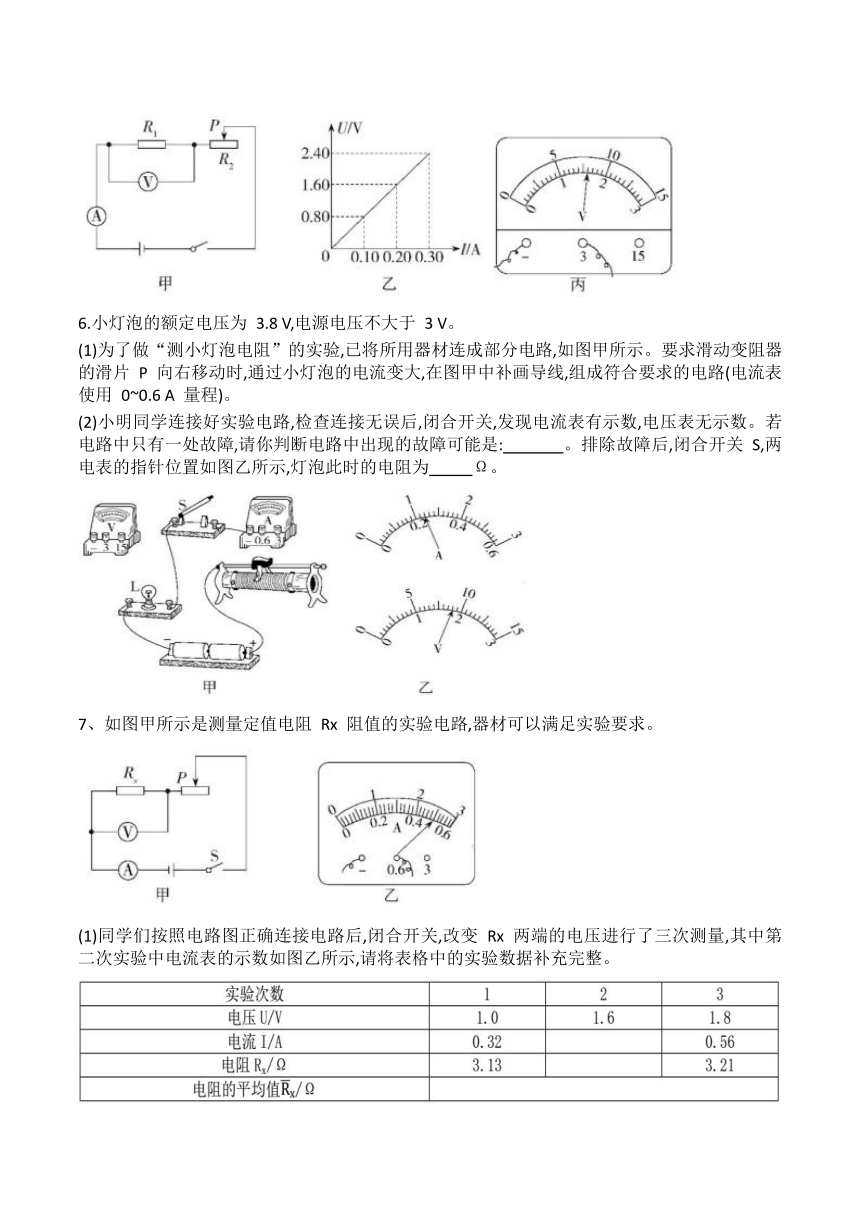

5、某同学在用伏安法测电阻实验中,按图甲电路图进行实验测出几组数据,根据数据作出图乙
U-I
图线,则被测电阻
R1
的阻值为
Ω,滑动变阻器的滑片在某一位置时,电压表的指针位置如图丙所示,则电压表的示数为
V。
6.小灯泡的额定电压为
3.8
V,电源电压不大于
3
V。
(1)为了做“测小灯泡电阻”的实验,已将所用器材连成部分电路,如图甲所示。要求滑动变阻器的滑片
P
向右移动时,通过小灯泡的电流变大,在图甲中补画导线,组成符合要求的电路(电流表使用
0~0.6
A
量程)。
(2)小明同学连接好实验电路,检查连接无误后,闭合开关,发现电流表有示数,电压表无示数。若电路中只有一处故障,请你判断电路中出现的故障可能是:
。排除故障后,闭合开关
S,两电表的指针位置如图乙所示,灯泡此时的电阻为
Ω。
7、如图甲所示是测量定值电阻
Rx
阻值的实验电路,器材可以满足实验要求。
(1)同学们按照电路图正确连接电路后,闭合开关,改变
Rx
两端的电压进行了三次测量,其中第二次实验中电流表的示数如图乙所示,请将表格中的实验数据补充完整。
(2)同学们又设计了两种测量方案,如图丙所示。方案中定值电阻的阻值为
R0
。
①方案一:闭合开关
S,如果电压表
V1
和
V2
的示数分别为
U1
和
U2,则电阻
Rx
的阻值表达式为
Rx=
。
②方案二:电路中
Rx≠R0,将
S
拨到
a,读出电流表的示数
I1;再将
S
拨到
b,读出电流表的示数
I2;由
I1R0=I2Rx可得,Rx=
,请判断结果是否正确并简要说明理由:
。
8、小新同学想利用两块电压表和阻值已知的电阻
R0
测量电阻
Rx
的阻值。小新选择了满足实验要求的电源、电压表
V1
和
V2。
(1)请你用笔画线表示导线,完成如图所示的实验电路的连接。(导线不得交叉)
(2)电压表
V1
的示数用
U1
表示,电压表
V2
的示数用
U2
表示,请用
U1、U2
和
R0
表示
Rx,则
Rx=
。
答案
1.B
2.C
3.
B
4.
(1)电流表的正、负接线柱接反了
(2)缺少滑动变阻器,只能测量一组实验数据
5.
8
1.6
6.
(1)
(2)
灯泡短路
7.5
7.
(1)
0.50
3.20
3.18
(2)
①
②结果不正确,滑动变阻器
R'接入电路的阻值不为
0
时,两种情况下Rx和R0两端的电压不相等
8.
(1)
(2)
