人教版九年级全一册物理 17.2欧姆定律 同步练习（含解析）

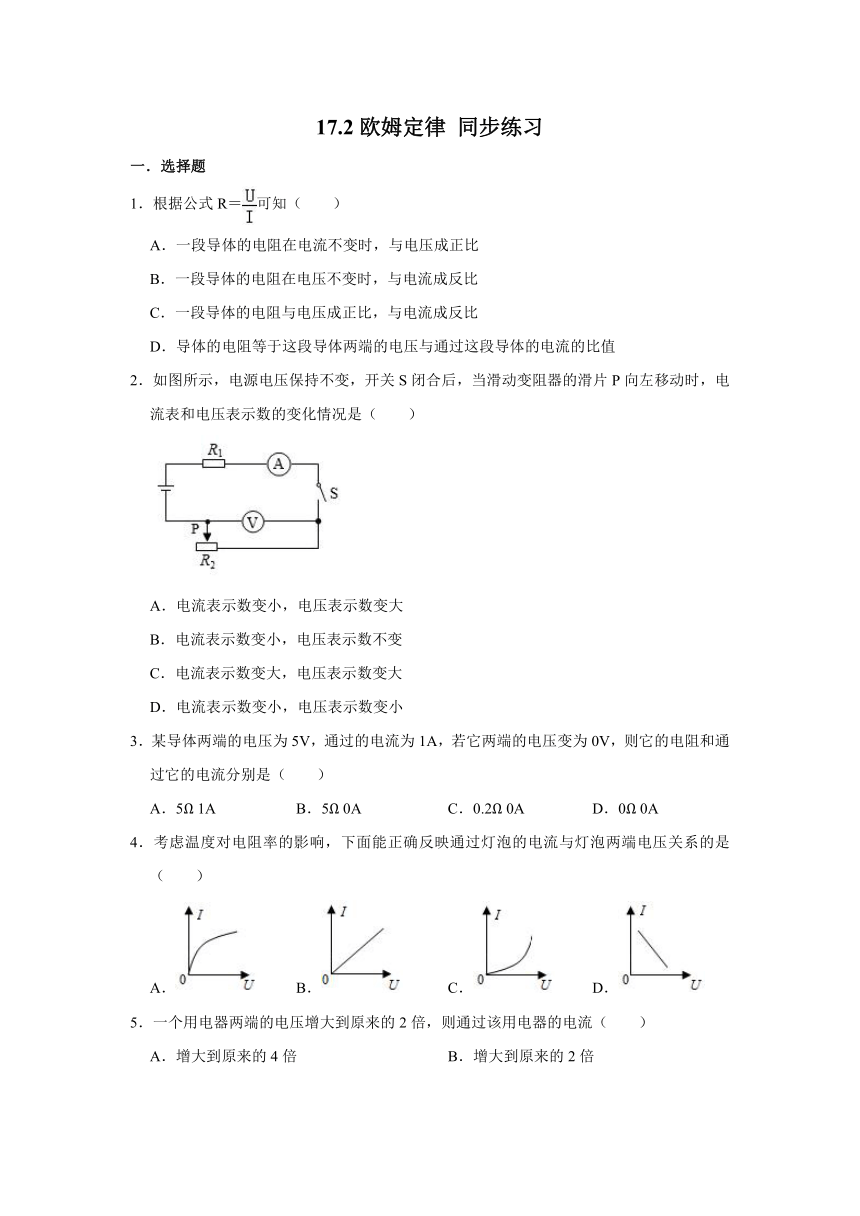

17.2欧姆定律
同步练习
一．选择题
1．根据公式R＝可知（　　）
A．一段导体的电阻在电流不变时，与电压成正比
B．一段导体的电阻在电压不变时，与电流成反比
C．一段导体的电阻与电压成正比，与电流成反比
D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值
2．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片P向左移动时，电流表和电压表示数的变化情况是（　　）
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数变大
D．电流表示数变小，电压表示数变小
3．某导体两端的电压为5V，通过的电流为1A，若它两端的电压变为0V，则它的电阻和通过它的电流分别是（　　）
A．5Ω
1A
B．5Ω
0A
C．0.2Ω
0A
D．0Ω
0A
4．考虑温度对电阻率的影响，下面能正确反映通过灯泡的电流与灯泡两端电压关系的是（　　）
A．
B．
C．
D．
5．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（　　）
A．增大到原来的4倍
B．增大到原来的2倍
C．减小到原来的
D．减小到原来的

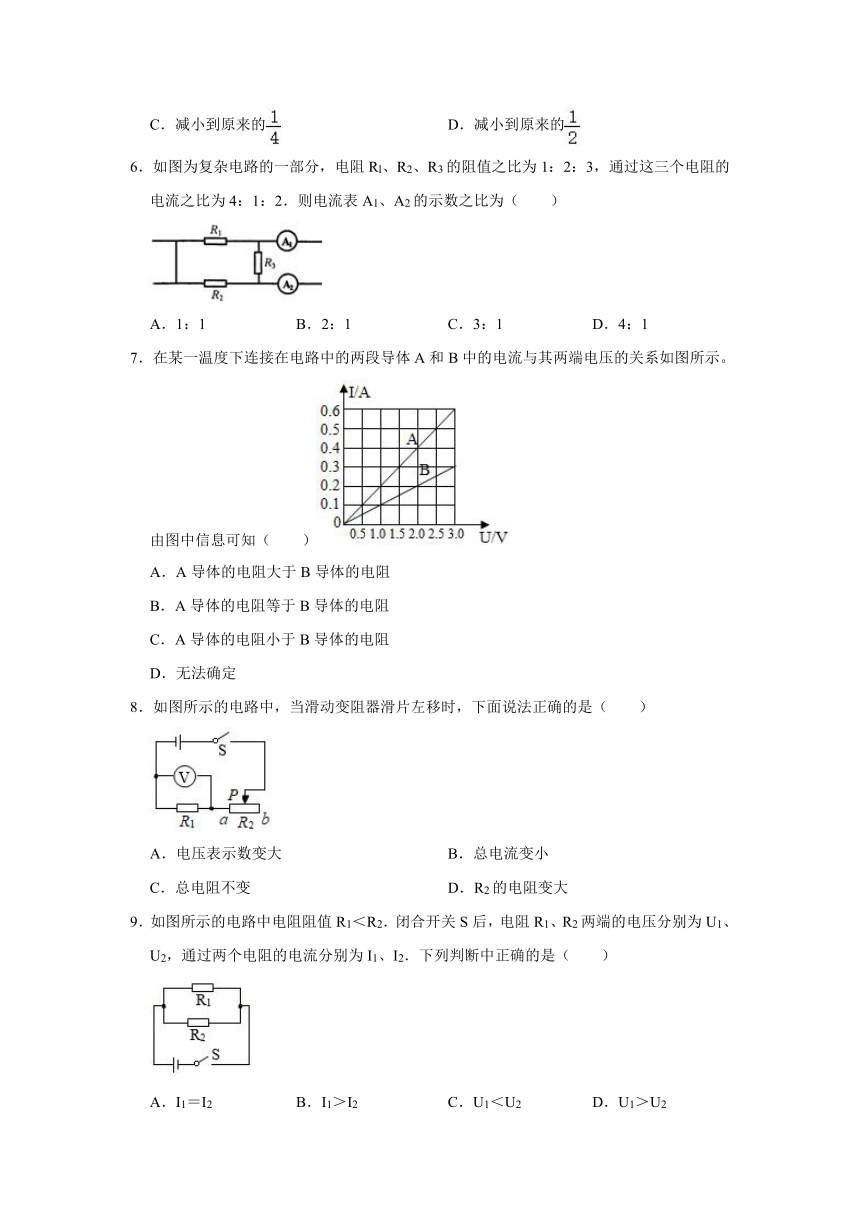

6．如图为复杂电路的一部分，电阻Rl、R2、R3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2．则电流表A1、A2的示数之比为（　　）
A．1：1
B．2：1
C．3：1
D．4：1
7．在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（　　）
A．A导体的电阻大于B导体的电阻
B．A导体的电阻等于B导体的电阻
C．A导体的电阻小于B导体的电阻
D．无法确定
8．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（　　）
A．电压表示数变大
B．总电流变小
C．总电阻不变
D．R2的电阻变大
9．如图所示的电路中电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是（　　）
A．I1＝I2
B．I1＞I2
C．U1＜U2
D．U1＞U2

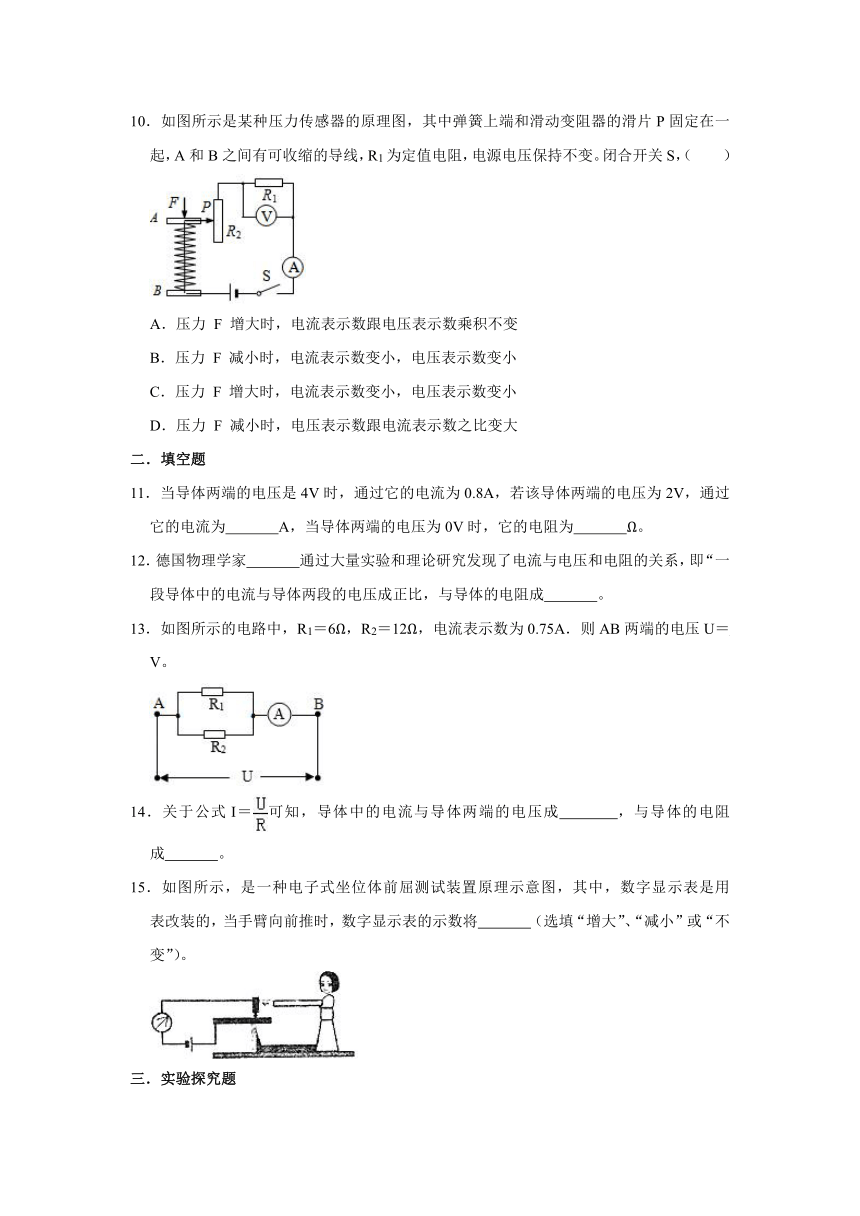

10．如图所示是某种压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，A和B之间有可收缩的导线，R1为定值电阻，电源电压保持不变。闭合开关S，（　　）
A．压力
F
增大时，电流表示数跟电压表示数乘积不变
B．压力
F
减小时，电流表示数变小，电压表示数变小
C．压力
F
增大时，电流表示数变小，电压表示数变小
D．压力
F
减小时，电压表示数跟电流表示数之比变大
二．填空题
11．当导体两端的电压是4V时，通过它的电流为0.8A，若该导体两端的电压为2V，通过它的电流为　
　A，当导体两端的电压为0V时，它的电阻为　
　Ω。
12．德国物理学家　
　通过大量实验和理论研究发现了电流与电压和电阻的关系，即“一段导体中的电流与导体两段的电压成正比，与导体的电阻成　
　。
13．如图所示的电路中，R1＝6Ω，R2＝12Ω，电流表示数为0.75A．则AB两端的电压U＝　
　V。
14．关于公式I＝可知，导体中的电流与导体两端的电压成　
　，与导体的电阻成　
　。
15．如图所示，是一种电子式坐位体前屈测试装置原理示意图，其中，数字显示表是用　
　表改装的，当手臂向前推时，数字显示表的示数将　
　（选填“增大”、“减小”或“不变”）。
三．实验探究题

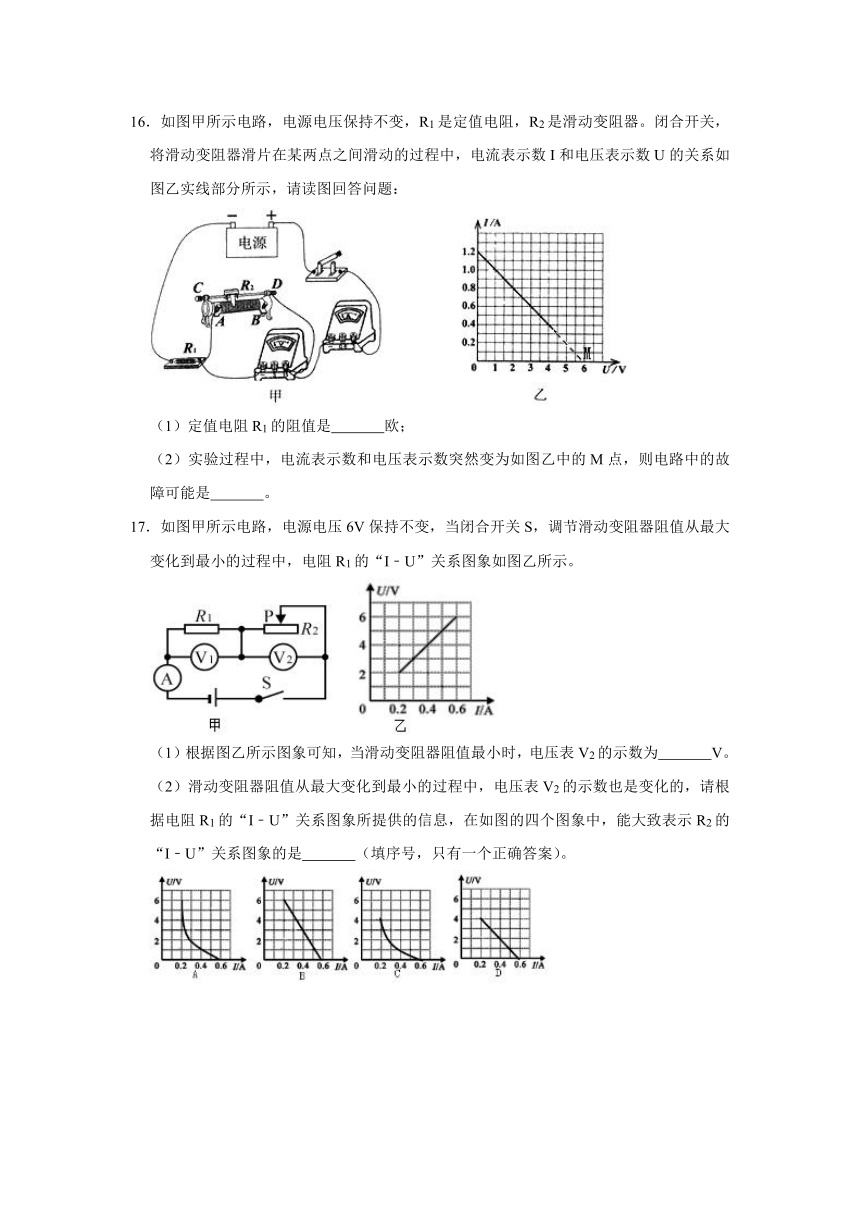

16．如图甲所示电路，电源电压保持不变，R1是定值电阻，R2是滑动变阻器。闭合开关，将滑动变阻器滑片在某两点之间滑动的过程中，电流表示数I和电压表示数U的关系如图乙实线部分所示，请读图回答问题：
（1）定值电阻R1的阻值是　
　欧；
（2）实验过程中，电流表示数和电压表示数突然变为如图乙中的M点，则电路中的故障可能是　
　。
17．如图甲所示电路，电源电压6V保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小的过程中，电阻R1的“I﹣U”关系图象如图乙所示。
（1）根据图乙所示图象可知，当滑动变阻器阻值最小时，电压表V2的示数为　
　V。
（2）滑动变阻器阻值从最大变化到最小的过程中，电压表V2的示数也是变化的，请根据电阻R1的“I﹣U”关系图象所提供的信息，在如图的四个图象中，能大致表示R2的“I﹣U”关系图象的是　
　（填序号，只有一个正确答案）。

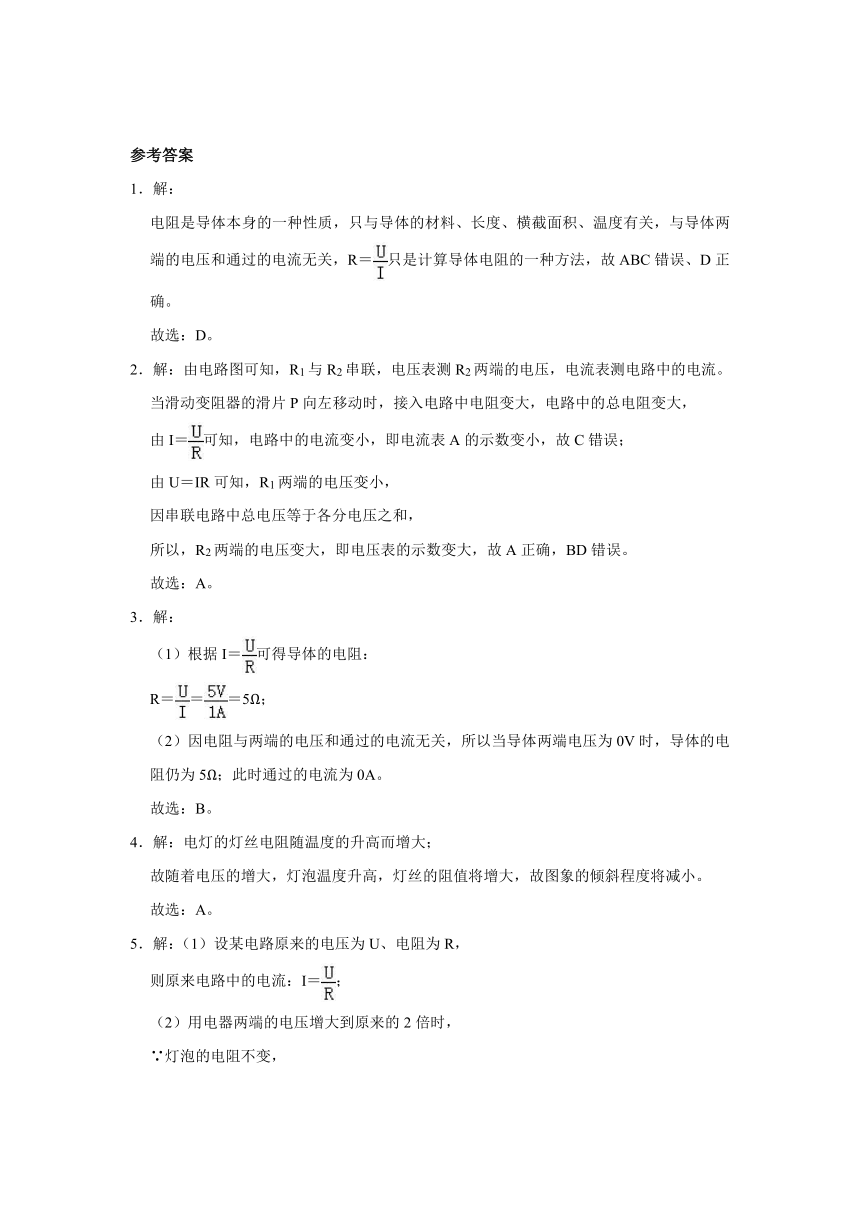

参考答案
1．解：
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，R＝只是计算导体电阻的一种方法，故ABC错误、D正确。
故选：D。
2．解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑动变阻器的滑片P向左移动时，接入电路中电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，即电流表A的示数变小，故C错误；
由U＝IR可知，R1两端的电压变小，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压变大，即电压表的示数变大，故A正确，BD错误。
故选：A。
3．解：
（1）根据I＝可得导体的电阻：
R＝＝＝5Ω；
（2）因电阻与两端的电压和通过的电流无关，所以当导体两端电压为0V时，导体的电阻仍为5Ω；此时通过的电流为0A。
故选：B。
4．解：电灯的灯丝电阻随温度的升高而增大；
故随着电压的增大，灯泡温度升高，灯丝的阻值将增大，故图象的倾斜程度将减小。
故选：A。
5．解：（1）设某电路原来的电压为U、电阻为R，
则原来电路中的电流：I＝；
（2）用电器两端的电压增大到原来的2倍时，
∵灯泡的电阻不变，
∴通过灯泡的电流I′＝＝2I。
故选：B。
6．解：电流的方向如图所示：
因通过这三个电阻的电流之比为4：1：2，
所以设I1＝4A，I2＝1A，I3＝2A；
因节点的电流代数和为零，即流入的等于流出的。
所以，
图1中：A1＝I1﹣I3＝4A﹣2A＝2A，A2＝I3﹣I2＝2A﹣1A＝1A，故A1、A2的示数之比为2：1；
图2中：A1＝I1﹣I3＝4A﹣2A＝2A，A2＝I3+I2＝2A+1A＝3A，故A1、A2的示数之比为2：3；
图3中：A1＝I1+I3＝4A+2A＝6A，A2＝I3﹣I2＝2A﹣1A＝1A，故A1、A2的示数之比为6：1；
图4中：A1＝I1﹣I3＝4A﹣2A＝2A，A2＝I3+I2＝2A+1A＝3A，故A1、A2的示数之比为2：3；
图5中：A1＝I1﹣I3＝4A﹣2A＝2A，A2＝I3﹣I2＝2A﹣1A＝1A，故A1、A2的示数之比为2：1；
图6中：A1＝I1+I3＝4A+2A＝6A，A2＝I3+I2＝2A+1A＝3A，故A1、A2的示数之比为2：1；
图7中：A1＝I1+I3＝4A+2A＝6A，A2＝I3+I2＝2A+1A＝3A，故A1、A2的示数之比为2：1；
由选项可知B答案正确，ACD不正确。
故选：B。
7．解：由图可知：当A、B两端电压为3V时，通过A、B中的电流分别是0.6A和0.3A，
由欧姆定律得，导体A、B的电阻分别为：
RA＝＝＝5Ω，RB＝＝＝10Ω；
所以A导体的电阻小于B导体的电阻。
故选：C。
8．解：由电路图可知，电阻R1与滑动变阻器R2串联，电压表测R1两端的电压；当滑动变阻器滑片左移时，滑动变阻器接入电路的电阻减小，即R2的电阻变小，根据串联电路的电阻关系可知，总电阻减小，根据欧姆定律可知，电路中的电流变大，根据U＝IR可知，电阻R1两端的电压变大，即电压表示数变大，综上所述，A正确，BCD错误。
故选：A。
9．解：
由图可知，电阻R1、R2并联在电路中，
并联电路中各支路电压与电源电压都相等，即U1＝U2，故C、D错误；
由题知，R1＜R2，两端的电压相等，由I＝可知I1＞I2，故A错误、B正确。
故选：B。
10．解：
由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；
（1）当压力F增大时，滑片下移，R2接入电路的电阻变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，即电流表的示数变小，由U＝IR可知，定值电阻R1两端的电压变小，即电压表的示数变小，故C正确；
则电压表示数跟电流表示数乘积变小，故A错误；
（2）同理可知，压力F减小时，电流表和电压表的示数均变大，故B错误；
由R＝可知，电压表示数跟电流表示数之比等于R1的阻值，所以，电压表示数跟电流表示数之比不变，故D错误。
故选：C。
11．解：由I＝可得，导体的电阻：
R＝＝＝5Ω，
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，该导体两端的电压为2V或两端的电压为0V时，导体的电阻仍为5Ω不变，
则该导体两端的电压为2V时通过的电流：
I′＝＝＝0.4A。
故答案为：0.4；5。
12．解：德国物理学家欧姆经过大量实验和理论研究得出了电流与电压、电阻的关系：一段导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
故答案为：欧姆；反比。
13．解：由电路图可知，两个电阻并联，电流表测干路电流，
由并联电阻特点可得，AB间总电阻：
R＝＝＝4Ω，
由欧姆定律可得，AB两端的电压：
U＝IR＝0.75A×4Ω＝3V。
故答案为：3。
14．解：由欧姆定律的表达式I＝可知，导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
故答案为：正比；反比。
15．解：
由图知，数字显示表串联在电路中，所以它是用电流表改装的；
由图知，当手臂向前推时，滑片左移，变阻器连入电路的阻值变小，电源电压不变，由欧姆定律可知，电路中电流变大，即数字显示表的示数增大。
故答案为：电流；增大。
16．解：
由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）当R2接入电路中的电阻最大时，电流最小，由图象可知I小＝0.4A，U2＝4V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U＝I小R1+U2＝0.4A×R1+4V﹣﹣﹣﹣﹣﹣﹣①
当R2接入电路中的电阻为零时，电路为R1的简单电路，此时电路中的电流最大，
由图象可知，电路中的最大电流I大＝1.2A，
则电源的电压：
U＝I大R1＝1.2A×R1﹣﹣﹣﹣﹣﹣﹣﹣﹣②
因电源的电压不变，
所以，1.2A×R1＝0.4A×R1+4V，
解得：R1＝5Ω；
（2）电流表示数和电压表示数突然变为如图乙中的M点，根据M点的坐标可知时电流为零，电压表示数为最大，说明电压表测量电源电压，则与电压表并联的部分出现开路，即电路中的故障可能是滑动变阻器R2开路。
故答案为：（1）5；（2）滑动变阻器R2开路。
17．解：（1）当滑动变阻器接入电路的阻值最小时，电路电流最大，根据图乙可知，此时R1两端电压为6V；
因串联电路两端电压等于各部分电压之和，而电源电压为6V，因此滑动变阻器两端电压为0，即电压表V2的示数为0；
（2）当滑片P在最左端时，对电压表V2短路；电路的电流最大为0.6A，因此滑动变阻器两端电压为0，即电压表V2的示数为0；
当滑片在最右端时，R1与R2串联，电路中的电流最小，R1两端的电压最小，R2两端的电压最大，
由图象可知，R1两端的最小电压U1＝2V，
因串联电路中总电压等于各分电压之和，
所以，R2两端的最大电压：
U2＝U﹣U1＝6V﹣2V＝4V，
由I＝可知，滑动变阻器两端的电压：
U2＝U﹣U1＝U﹣IR1，
综上可知，滑动变阻器的图线为一条倾斜的线段，两端点坐标为（4，0.2）和（0，0.6），选项D符合。
故答案为：（1）0；（2）D。
