苏科版八年级物理上册 4.3 凸透镜成像的规律 同步练习卷（有答案）

苏科版八年级物理上册
4.3
凸透镜成像的规律同步练习卷
题号
一
二
三
四
总分
得分

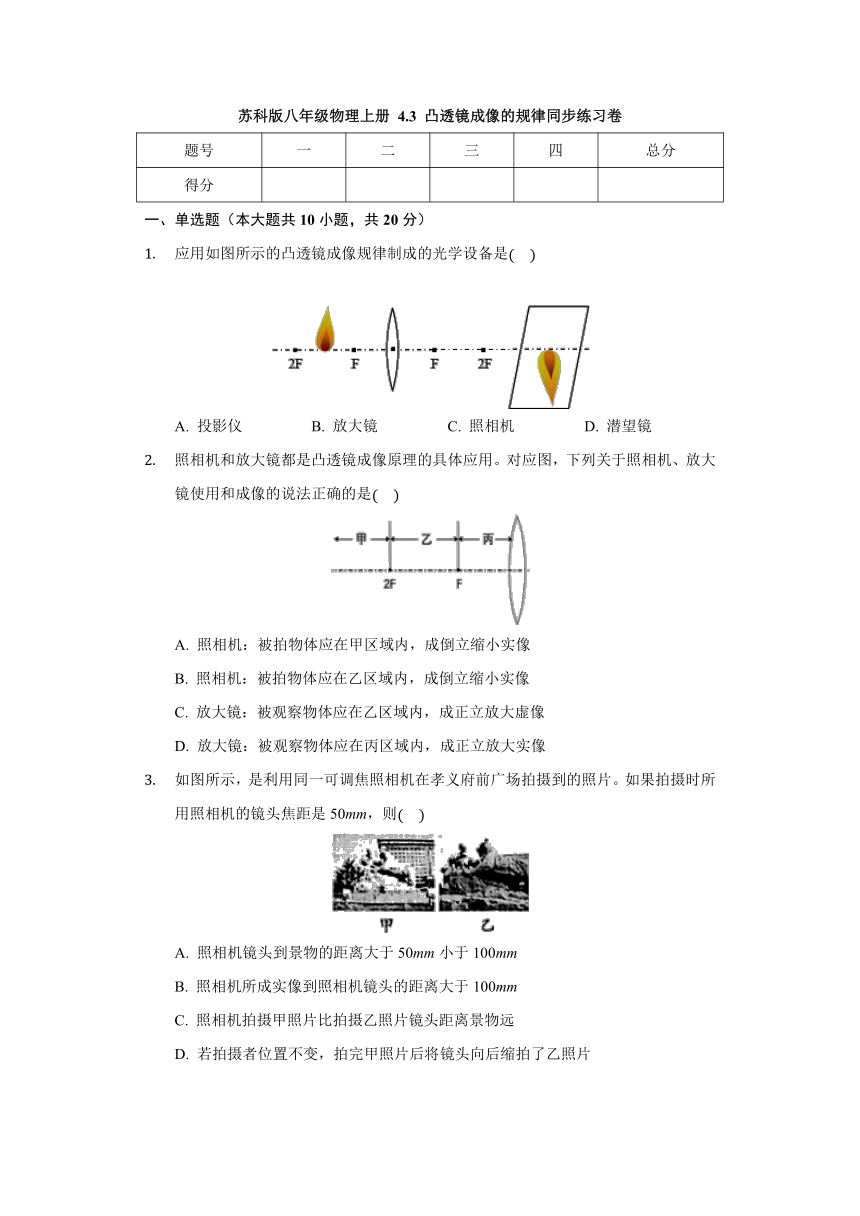

一、单选题（本大题共10小题，共20分）
应用如图所示的凸透镜成像规律制成的光学设备是
A.
投影仪
B.
放大镜
C.
照相机
D.
潜望镜
照相机和放大镜都是凸透镜成像原理的具体应用。对应图，下列关于照相机、放大镜使用和成像的说法正确的是
A.
照相机：被拍物体应在甲区域内，成倒立缩小实像
B.
照相机：被拍物体应在乙区域内，成倒立缩小实像
C.
放大镜：被观察物体应在乙区域内，成正立放大虚像
D.
放大镜：被观察物体应在丙区域内，成正立放大实像
如图所示，是利用同一可调焦照相机在孝义府前广场拍摄到的照片。如果拍摄时所用照相机的镜头焦距是50mm，则
A.
照相机镜头到景物的距离大于50mm?小于100mm
B.
照相机所成实像到照相机镜头的距离大于100mm
C.
照相机拍摄甲照片比拍摄乙照片镜头距离景物远
D.
若拍摄者位置不变，拍完甲照片后将镜头向后缩拍了乙照片
小红用同一凸透镜先后两次观察同一书本上的字，看到如图所示的两种情景。以下说法中错误的是
A.
甲、乙两图成像原理都是光的折射
B.
甲图中成的是虚像，乙图中成的是实像
C.
甲图中的成像规律可应用于放大镜，乙图中的成像规律可应用于照相机
D.
甲图中书本到凸透镜的距离比乙图中书本到凸透镜的距离小
张强同学在光具座上做“探究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像。由此判断，他所用凸透镜的焦距一定
A.
大于20cm
B.
在10cm到16cm之间
C.
小于8cm
D.
在8cm到10cm之间
如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是
A.
幻灯机是根据物体放在c点时的成像特点制成的
B.
照相机是根据物体放在d点时的成像特点制成的
C.
使用放大镜的成像情况与物体放在a点时的成像情况相似
D.
人眼看物体的成像情况与物体放在F点时的成像情况相似
如图，是一张在湖边拍摄的照片．因为湖水平静，岸上景物与湖中倒影在照片上十分相似．下列关于照相机使用及真实景物与它在湖中的倒影区别错误的
A.
照相时景物与相机距离应大于2倍焦距
B.
在底片上所成像是倒立、缩小的实像
C.
景物与倒影对称于水面，倒影中物体排列的左右位置与拍照时的真实位置正好相反
D.
倒影比真实景物略暗一些，倒影中物体的高度比真实物体略大一些

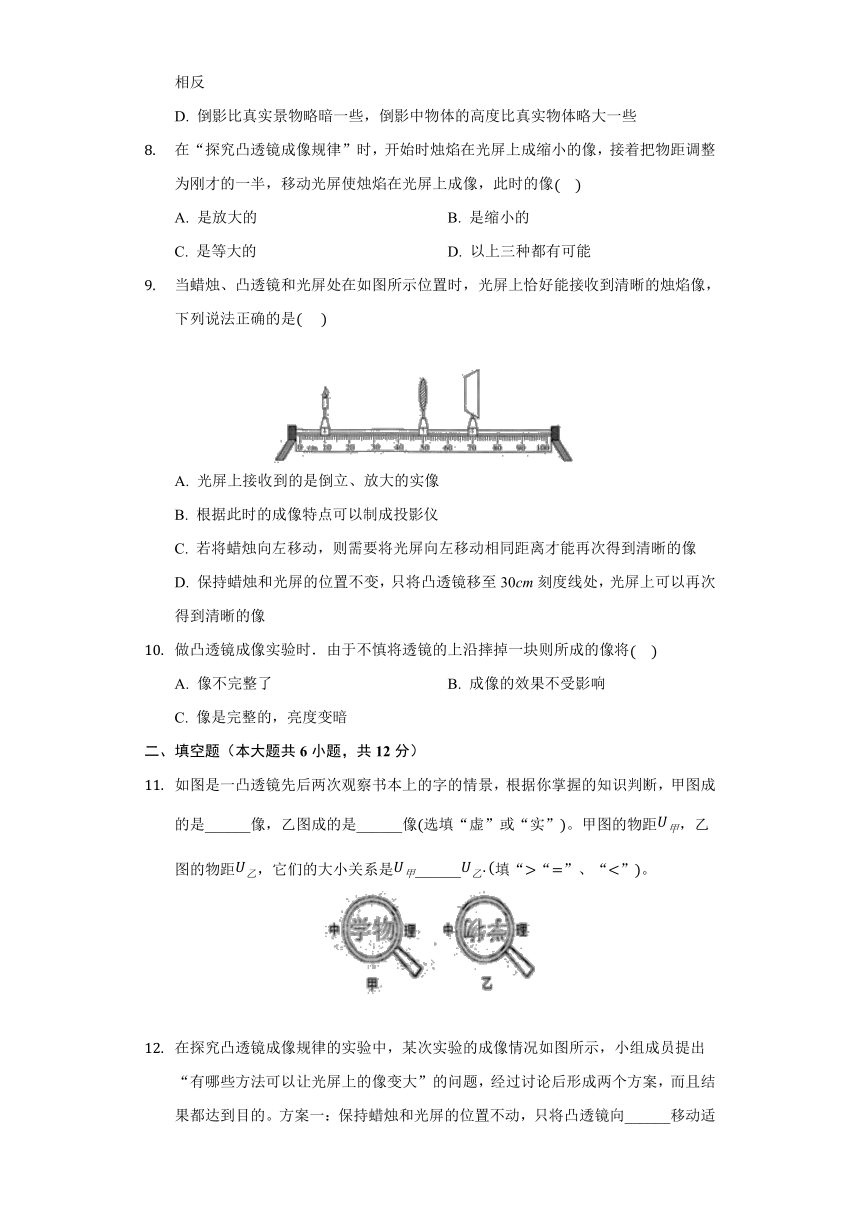

在“探究凸透镜成像规律”时，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像
A.
是放大的
B.
是缩小的
C.
是等大的
D.
以上三种都有可能
当蜡烛、凸透镜和光屏处在如图所示位置时，光屏上恰好能接收到清晰的烛焰像，下列说法正确的是???
A.
光屏上接收到的是倒立、放大的实像
B.
根据此时的成像特点可以制成投影仪
C.
若将蜡烛向左移动，则需要将光屏向左移动相同距离才能再次得到清晰的像
D.
保持蜡烛和光屏的位置不变，只将凸透镜移至30cm刻度线处，光屏上可以再次得到清晰的像
做凸透镜成像实验时．由于不慎将透镜的上沿摔掉一块则所成的像将
A.
像不完整了
B.
成像的效果不受影响
C.
像是完整的，亮度变暗
二、填空题（本大题共6小题，共12分）
如图是一凸透镜先后两次观察书本上的字的情景，根据你掌握的知识判断，甲图成的是______像，乙图成的是______像选填“虚”或“实”。甲图的物距，乙图的物距，它们的大小关系是______填““”、“”。

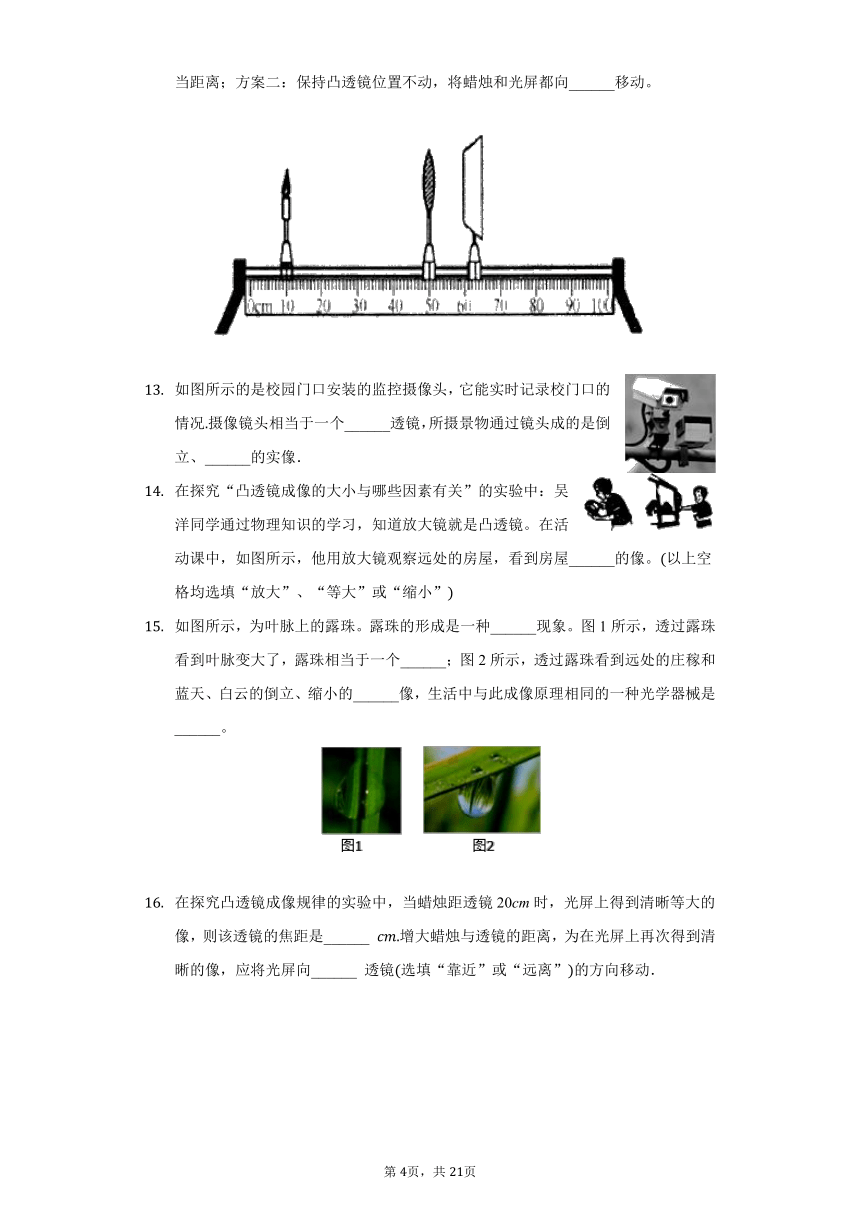

在探究凸透镜成像规律的实验中，某次实验的成像情况如图所示，小组成员提出“有哪些方法可以让光屏上的像变大”的问题，经过讨论后形成两个方案，而且结果都达到目的。方案一：保持蜡烛和光屏的位置不动，只将凸透镜向______移动适当距离；方案二：保持凸透镜位置不动，将蜡烛和光屏都向______移动。
如图所示的是校园门口安装的监控摄像头，它能实时记录校门口的情况摄像镜头相当于一个______透镜，所摄景物通过镜头成的是倒立、______的实像．
在探究“凸透镜成像的大小与哪些因素有关”的实验中：吴洋同学通过物理知识的学习，知道放大镜就是凸透镜。在活动课中，如图所示，他用放大镜观察远处的房屋，看到房屋______的像。以上空格均选填“放大”、“等大”或“缩小”
如图所示，为叶脉上的露珠。露珠的形成是一种______现象。图1所示，透过露珠看到叶脉变大了，露珠相当于一个______；图2所示，透过露珠看到远处的庄稼和蓝天、白云的倒立、缩小的______像，生活中与此成像原理相同的一种光学器械是______。
在探究凸透镜成像规律的实验中，当蜡烛距透镜20cm时，光屏上得到清晰等大的像，则该透镜的焦距是______
增大蜡烛与透镜的距离，为在光屏上再次得到清晰的像，应将光屏向______
透镜选填“靠近”或“远离”的方向移动．

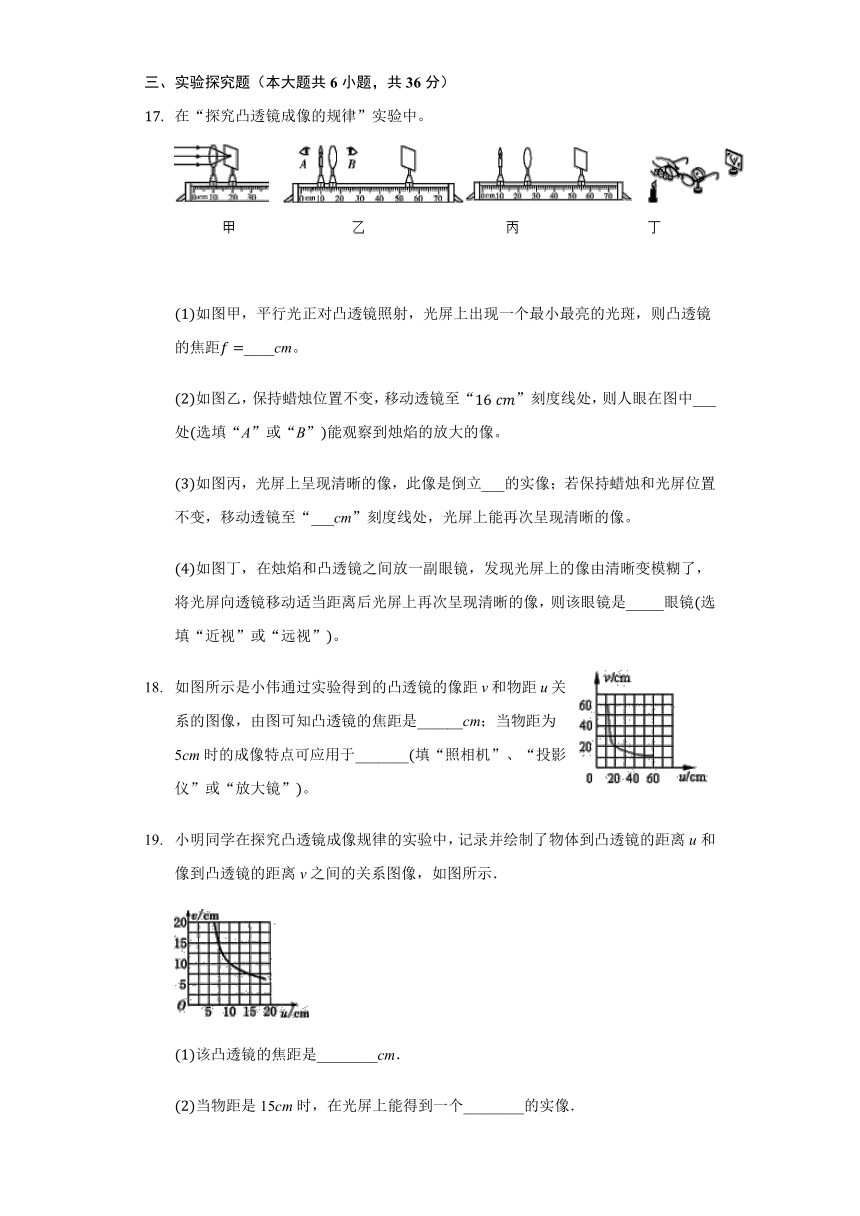

三、实验探究题（本大题共6小题，共36分）
在“探究凸透镜成像的规律”实验中。
如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距____cm。
如图乙，保持蜡烛位置不变，移动透镜至“”刻度线处，则人眼在图中___处选填“A”或“B”能观察到烛焰的放大的像。
如图丙，光屏上呈现清晰的像，此像是倒立___的实像；若保持蜡烛和光屏位置不变，移动透镜至“___cm”刻度线处，光屏上能再次呈现清晰的像。
如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜选填“近视”或“远视”。
如图所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图像，由图可知凸透镜的焦距是______cm；当物距为5cm时的成像特点可应用于_______填“照相机”、“投影仪”或“放大镜”。
小明同学在探究凸透镜成像规律的实验中，记录并绘制了物体到凸透镜的距离u和像到凸透镜的距离v之间的关系图像，如图所示．
该凸透镜的焦距是________cm．
当物距是15cm时，在光屏上能得到一个________的实像．
当物体从距凸透镜20cm处移动到6cm处的过程中，像逐渐________．
在“探究凸透镜成像的规律”的实验中，
当实验装置如图1所示时，在光屏上得到了清晰的烛焰的像，可判断这个像是______选填“放大”或“缩小”的。
若已知凸透镜的焦距为10cm，上述实验中保持透镜位置不变，将蜡烛移至35cm刻度处，为了在光屏上再次成清晰的像，应将光屏_______选填“靠近”或“远离”凸透镜移动。
请在图2中画出蜡烛AB发出的两条光线通过透镜后的光线，可判断此时蜡烛AB通过凸透镜成的像是______选填“放大”或“缩小”_______选填“正立”或“倒立”的。
利用太阳光可以完成以下实验。
如图甲所示，太阳光照到人身上形成影子，该现象说明______。
如图乙所示，太阳光经过三棱镜发生色散现象，该现象说明______。
如图丙所示，太阳光垂直照向凸透镜可在距凸透镜10cm处的白纸上得到一个最小、最亮的光斑，该凸透镜的焦距为______cm；若将一个物体放在此透镜前25cm处，可在透镜的另一侧光屏上得到一个______像。
在用焦距为10cm的凸透镜来探究凸透镜成像规律的实验中，小刚将蜡烛、凸透镜、光屏依次放在光具座上，如图所示。
当把蜡烛放在光具座上如图所示位置，点燃蜡烛，移动光屏，可在光屏上得到烛焰清晰的倒立的______的实像选填“放大”或“缩小”。
若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是______选填“完整的像”、“一半的像”或“无法成像”。
四、综合题（本大题共1小题，共12分）
小明同学用一个焦距未知的凸透镜、蜡烛、光屏探究凸透镜成像规律。
由图a可知，凸透镜的焦距是______实验时，应使烛焰、凸透镜、光屏的中心大致在______；这样做的目的是使像能成在______。
如图b所示，若在光屏上光屏未画出能得到清晰放大的烛焰实像，则蜡烛可能置于透镜左边a、b、c、d四点中的______?点上，此成像特点可应用在______上。
小明依次将蜡烛、凸透镜、光屏放置在光具座上，如图c所示，按的要求调整好三者中心的位置，但无论怎样移动光屏，在光屏上始终都没能看到烛焰所成的像。原因可能是写出一个原因即可______。
答案和解析
1.【答案】A
【解析】
【分析】
根据凸透镜成像的三种情况和应用进行判断：
，成倒立、缩小的实像，应用于照相机和摄像机。
，成倒立、放大的实像，应用于幻灯机和投影仪。
，成正立、放大的虚像，应用于放大镜和老花镜。
凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据，一定要熟练掌握。
【解答】
解：如图，烛焰的像在凸透镜的二倍焦距以外，成倒立、放大的实像，应用于投影仪。
故选：A。
2.【答案】A
【解析】解：AB、当物体在甲区域内时，，通过凸透镜所成的像为缩小的像，应用于照相机和摄像机，故A正确，B错误；
C、当物体在乙区域内时，，通过凸透镜所成的像为倒立放大的实像，应用于幻灯机和投影仪。故C错误；
D、当物体在丙区域内时，，在凸透镜的同一侧会看到放大、正立的虚像，应用于放大镜和老花镜。故D错误。
故选：A。
根据凸透镜成像的四种情况和应用进行判断：
，成倒立、缩小的实像，，应用于照相机和摄像机。
，成倒立、等大的实像，，一般用来求凸透镜的焦距。
，成倒立、放大的实像，，应用于幻灯机和投影仪。
，成正立、放大的虚像，应用于放大镜和老花镜。
凸透镜成像的四种情况和应用，以及凸透镜成实像时，物距、像距、像之间的关系，是凸透镜成像习题的重要依据，一定要熟练掌握。
3.【答案】C
【解析】解：
照相机的镜头相当于一个凸透镜，已知镜头的焦距是50mm；
照相机成倒立、缩小的实像，所以景物到凸透镜的距离应大于二倍焦距，即物距大于100mm；
像和镜头之间的距离是像距，，所以像到镜头的距离大于50mm小于100mm；故AB错误；
C.由图可知，乙的像更大；凸透镜成实像时，像变大，则像距变大，物距减小，故乙的像距大于甲的像距，乙的物距小于甲的物距，故照相机拍摄甲照片比拍摄乙照片镜头距离景物远，故C正确；
D.若拍摄者位置不变，拍完甲照片后再拍摄乙照片，像变大了，应增大像距，即应将镜头向前伸，故D错误。
故选C。
凸透镜成像，，成倒立、缩小的实像，应用于照相机，。
掌握凸透镜成像的三种情况和应用：
，成倒立、缩小的实像，应用于照相机和摄像机；
，成倒立、放大的实像，应用于幻灯机和投影仪；
，成正立、放大的虚像，应用于放大镜和老花镜。
4.【答案】C
【解析】解：
A、图中都是使用凸透镜观察物体，光透过凸透镜时会发生折射，即它们的成像原理都是光的折射，故A正确；
B、凸透镜成像时，实像都是倒立的，虚像都是正立的，则甲图中成的是虚像，乙图中成的是实像，故B正确；
C、根据凸透镜的成像规律可知，甲图中成像规律可应用于放大镜，乙图中成像规律可应用于投影仪或幻灯机，故C错误；
D、甲图成正立、放大的虚像，物距小于焦距；乙图成倒立、放大的实像，物距大于一倍焦距小于二倍焦距，所以甲图中书本到凸透镜的距离物距更小，故D正确。
故选：C。
凸透镜成像规律：
物距小于焦距成正立放大虚像，物像同侧。应用是放大镜。
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距。应用是幻灯机、投影仪。
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距。
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距。应用是照相机。
成虚像时，物距变大，像距变大，像变大，成实像时，物距变大，像距变小，像变小。
本题要求学生熟练掌握凸透镜成像的规律及应用。我们可以用口诀：“一倍焦距分虚实，二倍焦距分大小。物近像远像变大，焦距以内反变化。”来帮助我们记忆。
5.【答案】D
【解析】
【分析】
根据凸透镜成像的规律中物距和像的关系，结合题意来分析解答。
本题主要考查了学生对凸透镜成像的规律的相关知识的理解和运用能力。
【解答】
由图可知，由于此时能在光屏上得到一个清晰的像，而此时的像距小于物距，
所以此时物距在二倍焦距之外，像距在一、二倍焦距之间，即，解得；
，解得，
所以他所用的凸透镜的焦距一定在8cm和10cm之间。
故选D。
6.【答案】A
【解析】
【分析】
根据图示的四点与焦距的位置关系，利用凸透镜成像的规律，确定其成像的情况；然后再根据凸透镜成像情况的具体应用，即可确定各选择项的正误。
根据图示各点的位置，确定物距与焦距的关系是解决此题的突破口。
【解答】
A
.物体在c点时，此时的物体在一倍焦距与二倍焦距之间，根据凸透镜成像规律可知，物体成倒立放大的实像；幻灯机、投影仪就是利用这种情况的凸透镜成像制成的，故A正确；?
B.物体在d点时，此时的物体在一倍焦距以内，根据凸透镜成像规律可知，物体成正立放大的虚像，放大镜就是利用这种情况的凸透镜成像制成的，而不是照相机，故B错误；
C.物体在a点时，此时的物体在二倍焦距以外，根据凸透镜成像规律可知，物体成倒立缩小的实像；照相机就是利用这种情况的凸透镜成像制成的，而不是放大镜，故C错误；?
D
.物体在F点时，此时的物体在焦点上，此时物体不成像；而人的眼睛与物距大于二倍焦距时凸透镜成像情况相似，故D错误。
故选A。
7.【答案】D
【解析】解：A、据课本知识可知，照相机的制作原理是：物体处于2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小的实像，故说法正确；
B、据课本知识可知，照相机的制作原理是：物体处于2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小的实像，故说法正确；
C、由于平面镜所成的是正立、等大，且左右相反的虚像；所以倒影中物体排列的左右位置正好和拍照时的真实位置相反，故说法正确；
D、由于光在反射过程中存在能量损耗，因此倒影比真实景物略暗、且清晰度略差一些，但物像的大小是相等的，故说法错误；
此题是选择错误的选项，故选D．
故选D．
照相机的制作原理是：物体处于2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小的实像；
平面镜成的像是虚像，所成像的特点是：物像大小相等，到镜面的距离相等，且物像的连线与镜面垂直．
知道照相的制作原理，并理解平面镜成像的特点和规律是解决该题的关键．
8.【答案】D
【解析】解：
在“探究凸透镜成像规律”时，开始时烛焰在光屏上成缩小的像，此时物距大于二倍焦距，接着把物距调整为刚才的一半，则此时的物距应大于焦距；
若此时的物距大于二倍焦距时，成的是倒立、缩小的实像；若此时的物距等于二倍焦距时，成的是倒立、等大的实像；若此时的物距在一倍焦距和二倍焦距之间时，成的是倒立、放大的实像；
由此可知，光屏上的像可能是放大的，可能是缩小的，也可能是等大的，故D正确。
故选：D。
当物距大于二倍焦距时，成的是倒立、缩小的实像，物距等于二倍焦距时，成的是倒立、等大的实像，当物距在一倍焦距和二倍焦距之间时，成的是倒立、放大的实像，据此分析。
本题考查了凸透镜成像的应用，熟记成像的特点是解题的关键。
9.【答案】D
【解析】
【分析】
此题是探究凸透镜成像规律的实验，考查了凸透镜成像的规律，要熟练掌握成像的规律，并进行总结。
物距大于二倍焦距时，凸透镜成倒立、缩小的实像，照相机根据这个原理制成；
根据物近像远像变大的特点分析，要使像变大，则应减小物距，同时增大像距；
根据折射光路的可逆性进行判断。
【解答】
A.由图可知，物距小于像距，光屏上接收到的是倒立、缩小的实像，故A错误；
B.投影仪是利用物体通过凸透镜成倒立、放大的实像的实像的原理制成的，故B错误；
C.若将蜡烛向左移动，物距增大，像距变小，所以需要将光屏向左移动一段距离才能再次得到清晰的像，但移动的距离比蜡烛移动的距离要小一些，故C错误；
D.保持蜡烛和光屏的位置不变，只将凸透镜移至30cm刻度线处，物距等于原来的像距，像距就等于原来的物距，所以光屏上可以再次得到清晰的像，故D正确。
故选D。
10.【答案】C
【解析】解：
物体的每一点发出的无数光线，即这些光线一部分通过凸透镜的上部成像在光屏上，也有一部分通过凸透镜的下部成像在光屏上，所以将凸透镜上部碰掉一块时，只是去掉了该点发出的成像光线的一部分，通过凸透镜的下部的那部分光线仍能成像在光屏上，所以成像的性质不变，由于通过的光在减少，所以像的亮度变暗．
故选C．
要解决此题需要掌握凸透镜成像的成因．凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；
如果凸透镜的口径大，透过的光多，像就亮；由于不慎将透镜的上沿摔掉一块，口径小，透过的光少，像就暗．
解答此题时，很容易出现这样的错误答案，由于将凸透镜上部碰掉一块，上面的光线不能通过，故缺少上半部分．有的同学考虑的更仔细，凸透镜成的是倒立的实像，所以应该是缺少下部分．出现这种错误的原因是对其成像的具体过程不清楚造成的，如果掌握了物体的成像光路图，此题就容易解决了．
11.【答案】虚
?
实
?
【解析】解：甲图成正立放大的虚像，物距小于焦距，是放大镜的原理；
乙图成倒立放大的实像，物距大于一倍焦距小于二倍焦距，是幻灯机的原理；
由以上分析可知，甲图的物距小于乙图的物距，即。
故答案为：虚；实；。
凸透镜成像规律：物距小于焦距成正立、放大的虚像；物距大于一倍焦距小于二倍焦距成倒立、放大的实像；物距等于二倍焦距成倒立、等大实像；物距大于二倍焦距成倒立、缩小的实像。
此题主要考查了凸透镜成像的规律，一定熟练掌握成像规律的内容，要搞清像距和物距的关系，并能做到灵活应用。
12.【答案】左；右
【解析】解：
如图物距大于像距，成倒立缩小的实像，保持蜡烛和光屏的位置不动，将凸透镜向左移动，根据光路的可逆性，则物距在一倍焦距和二倍焦距之间时，光屏上就会成倒立、放大的实像；
保持凸透镜的位置不变，如果要想在光屏上得到大一些的清晰的像，应减小物距，增大像距，即将蜡烛右移，光屏右移；
故答案为：左；右。
物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像；
凸透镜成实像时，物距变小，像距增大，像变大。
此题考查凸透镜成像规律及其应用，熟练掌握凸透镜成像规律是解答此题的关键。
13.【答案】凸；缩小
【解析】解：摄像头的镜头是一个凸透镜，校园门口安装的监控摄像头，它能实时记录校门口的情况，物体在凸透镜的二倍焦距以外，物体成倒立、缩小的实像．
故答案为：凸；缩小．
摄像头的镜头是一个凸透镜，物体在凸透镜的二倍焦距以外，物体成倒立、缩小的实像．
掌握凸透镜成像的三种情况和应用．
，成倒立、缩小的实像，应用于照相机和摄像机．
，成倒立、放大的实像，应用于幻灯机和投影仪．
，成倒正立、放大的虚像，应用于放大镜．
14.【答案】缩小
【解析】解：
当用放大镜看远处的物体，此时物体在凸透镜的2倍焦距之外，由凸透镜成像规律可知，成倒立、缩小的实像。
故答案为：缩小。
根据凸透镜成像情况和应用进行解答：
，成倒立、缩小的实像，应用于照相机。
，成倒立、放大的实像，应用于幻灯机和投影仪。
，成正立、放大的虚像，应用于放大镜。
此题主要考查了凸透镜成像的规律，一定熟练掌握成像规律的内容，并能做到灵活应用。
15.【答案】汽化
?
放大镜
?
实
?
照相机
【解析】解：露是空气中的水蒸气遇冷形成的小水珠，是液化现象；
露珠中间厚，边缘薄，形成一个水凸透镜，图1叶脉在水凸透镜的一倍焦距以内，成正立、放大的虚像，和放大镜的原理是相同的；
图2中看到水珠后面远处景物是倒立缩小的像，是因为物体距离凸透镜稍远，在二倍焦距以外，成倒立缩小的实像，和照相机的原理相同。
故答案为：汽化；放大镜；实；照相机。
物质从气态变成液态称为液化。
露珠是一个凸透镜，看远处的物体是倒立的，看近处的物体是放大的，摄像头成倒立缩小的实像。
本题综合考查了露珠的成因、凸透镜成像规律及其应用，都是属于对基础知识的考查，以生活环境为背景，考查相关的物理知识是中考考查的方向，我们要能够根据我们学过的物理知识来解决我们生活中的实际问题。
16.【答案】10；靠近
【解析】
【分析】
凸透镜成像的三种情况和应用，以及凸透镜成实像时，物距减小，像距增大，像变大，在凸透镜成像中都有广泛的应用。
凸透镜成像时，，成倒立、等大的实像，应用于测焦距；
凸透镜成实像时，物距增大，像距减小，像减小。
【解答】
当时，在另一侧距凸透镜20cm处的光屏上可以得到一个与蜡烛等大的像，所以，即；
增大蜡烛与透镜的距离，为在光屏上再次得到清晰的像，根据凸透镜成实像时，物距增大，像距减小，像减小可知，应将光屏向靠近透镜的方向移动。
故答案为：10；靠近。
17.【答案】
放大
?40
远视
【解析】
【分析】
图中测量凸透镜焦距的方法：平行光聚焦法，亮点为焦点，焦点到光心的距离为就焦距，由此可以确定其焦距是多少；
时，凸透镜成正立放大的虚像；
当，成倒立、放大的实像，；光的折射中光路是可逆的，据此进行分析；
远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成远视眼。
此题是探究凸透镜成像的规律，主要考查了实验的探究过程及成像规律的应用，此题看似复杂，其实只要用心，仔细审题，并不难。
【解答】
由图甲知，焦点到凸透镜的距离为，所以凸透镜的焦距为；
保持蜡烛位置不变，移动透镜至16cm刻度线处，此时，时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；
由图乙知，当蜡烛在刻度尺的10cm处，，，凸透镜成倒立放大的实像，，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；
将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，他只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明提前成像了，故放置的是使光线会聚的凸透镜，这种眼镜是用来矫正远视眼的。
故答案为：；；放大；40cm；远视。
18.【答案】10
?
放大镜
【解析】
【分析】
凸透镜成像时，，在图象上找到对应点，根据物距和焦距的关系求出凸透镜的焦距；
凸透镜成像时，，成倒立、缩小的实像，其应用是照相机；，成倒立、放大的实像，应用于幻灯机和投影仪；若，则成一个正立放大的虚像，放大镜就是利用该原理制成的。
此题主要考查凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清像的特点及像距与物距之间的关系，解决此题的关键是通过图象确定凸透镜的焦距，然后问题可解。
【解答】
由图知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等，所以，则；
当物距为5cm时，即，则由凸透镜成像规律可知，成正立、放大的虚像，放大镜就是应用于此原理。
故答案为：10；放大镜。
19.【答案】
倒立、缩小
变大
【解析】
【分析】
根据凸透镜成像的四种情况和应用进行判断：，成倒立、缩小的实像，，应用于照相机和摄像机；
，成倒立、等大的实像，，一般用来求凸透镜的焦距；
，成倒立、放大的实像，，应用于幻灯机和投影仪；
，成正立、放大的虚像，应用于放大镜和老花镜；
当物距大于焦距时，凸透镜成实像，凸透镜成实像时，物距变小，像距变大，像变大。
凸透镜成像的四种情况和应用，以及凸透镜成实像时，物距、像距、像之间的关系，是凸透镜成像习题的重要依据，一定要熟练掌握。
【解答】
，凸透镜成倒立、等大的实像，如图，时，所以；
当时，此时物距大于2倍焦距，所以成倒立、缩小的实像；
当物体从距凸透镜20cm处移动到6cm处的过程中，物距始终大于焦距，即物距变小，像距应该变大，像变大。
故答案为：；倒立、缩小；?变大。
20.【答案】缩小
远离
?放大
?倒立
【解析】
【分析】
根据凸透镜成像规律分析答题，凸透镜成像规律：
，成正立、放大的虚像，应用：放大镜；
，成倒立、缩小的实像，，应用：照相机；
，成倒立、放大的实像，，应用：幻灯机；
成实像时，像距与物距的关系：物近像远像变大，物远像近像变小；
凸透镜三条特殊光线：经过焦点的光线，折射后折射光线平行样主光轴；平行于主光轴的光线过另一侧焦点；过光心的不改变传播方向；通过作图，折射光线的交点即为像点，据此判断像的特点。
本题是平面镜和凸透镜的成像特点的实验，理解它们的成像规律是解答此题的关键。
【解答】
由图可知，，此时物距在二倍焦距以外，所成的像的性质是倒立、缩小的实像；
凸透镜的焦距为10cm，将蜡烛移至35cm刻度处，此时的，，成倒立放大的实像，物距减小，像距增大，故光屏应远离凸透镜；
蜡烛AB发出的两条光线：一条是平行于主光轴的，折射光线过另一侧焦点，另一条是过光心的不改变传播方向，如下图所示：
；根据图像可知，此时成倒立放大的实像。
故答案为：缩小；远离；见上图；放大；倒立。
21.【答案】光的直线传播；太阳光是由多种色光混合而成；10；倒立、缩小的实
【解析】解：人的影子是由光的直线传播形成的；
阳光经过三棱镜后可以产生彩色的光带，这是光的色散现象，说明太阳光是由多种色光混合而成；
将一个凸透镜正对太阳，可在距凸透镜10cm处得到一个最小、最亮的光斑。可知蜡烛正好放在凸透镜的焦点上了，则该凸透镜焦距为10cm；
将一物体放在此透镜前25cm处，，成倒立、缩小的实像。
故答案为：光的直线传播；太阳光是由多种色光混合而成；；倒立、缩小的实。
要解决此题，需要掌握各种光现象。
知道影子的形成、日月食的形成及小孔成像都是光沿直线传播形成的。
光经过三棱镜可发生色散，形成一条彩色的光带；
根据从焦点发出的光线经凸透镜折射后将平行射出，结合焦距的定义，可确定该凸透镜的焦距；
根据凸透镜成像的三种情况确定成像情况。当时，成倒立、缩小的实像；当时，成倒立、放大的实像；当时，成正立、放大的虚像。
本题考查了光的直线传播的特点、光的折射规律、光的色散现象、凸透镜成像规律等，属光学基础题，但要求我们对知识的掌握要准确。
22.【答案】缩小
?
完整的像
【解析】解：如图，已知，，则，凸透镜成倒立、缩小的实像；
凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，还是完整的像；只是由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，亮度会减弱。
故答案为：缩小；完整的像。
光屏上能承接到的像是实像。凸透镜成实像时，当，成倒立缩小的实像；
要解决此题需要掌握凸透镜成像的成因。凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果不遮住凸透镜的下半部分，透过的光多，像就亮；遮住凸透镜的下半部分，透过的光少，像就暗。
凸透镜是由很多个三棱镜组成的，光经过透镜折射后会聚成像，挡住一部分光不会影响所成的像，只是亮度变暗；此实验现象可以让学生做实验时动手操作一下，观察有什么现象发生，感性认识印象会更深，效果会更好。
23.【答案】
?
同一高度上
?
光屏中央
?
?
投影仪
?
蜡烛放在焦点之内
【解析】解：
根据焦距的定义，此时光屏到凸透镜的距离为焦距；要使物体通过凸透镜所成的实像位于光屏中央，便于观察，须将蜡烛、凸透镜、光屏三者的中心放在同一高度上；
故答案为：15，同一高度上，光屏的中心。
因当物距在1倍与2倍焦距之间时成放大倒立的实像，此时只有c点符合；此成像特点适用于投影仪；
故答案为：c；投影仪。
当物体放在焦点之内时会成正立放大虚像，不会呈现在光屏上；
故答案为：蜡烛放在焦点之内。
凸透镜的焦距是使平行于主光轴的光会聚的点到光心的距离；在凸透镜成像规律实验中，须将蜡烛、凸透镜、光屏三者的中心放在同一高度上，以便使像成在光屏的中心，便于观察。
物体通过凸透镜成倒立放大的实像的条件是：物距介于1倍焦距与2倍焦距之间。
当物体放在在焦点处或焦点内时，都不能在屏上成像。
本题主要考查的是凸透镜成像规律的实验及其应用，属于基础题，难度适中。
第14页，共21页
