名师导学——4.5 变阻器

登陆21世纪教育 助您教考全无忧

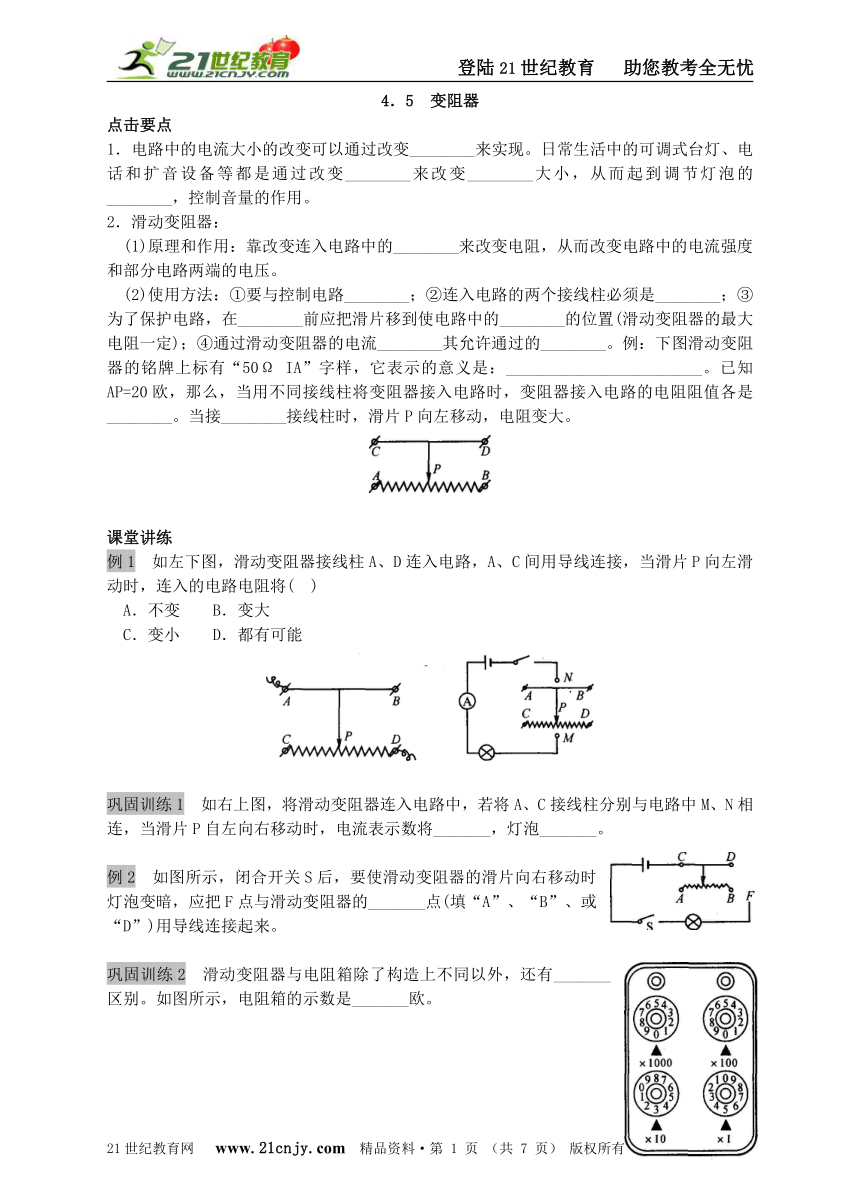

4．5 变阻器
点击要点
1．电路中的电流大小的改变可以通过改变________来实现。日常生活中的可调式台灯、电话和扩音设备等都是通过改变________来改变________大小，从而起到调节灯泡的________，控制音量的作用。
2．滑动变阻器：
(1)原理和作用：靠改变连入电路中的________来改变电阻，从而改变电路中的电流强度和部分电路两端的电压。
(2)使用方法：①要与控制电路________；②连入电路的两个接线柱必须是________；③为了保护电路，在________前应把滑片移到使电路中的________的位置(滑动变阻器的最大电阻一定)；④通过滑动变阻器的电流________其允许通过的________。例：下图滑动变阻器的铭牌上标有“50Ω IA”字样，它表示的意义是：________________________。已知AP=20欧，那么，当用不同接线柱将变阻器接入电路时，变阻器接入电路的电阻阻值各是________。当接________接线柱时，滑片P向左移动，电阻变大。
课堂讲练
例1 如左下图，滑动变阻器接线柱A、D连入电路，A、C间用导线连接，当滑片P向左滑动时，连入的电路电阻将( )
A．不变 B．变大
C．变小 D．都有可能
巩固训练1 如右上图，将滑动变阻器连入电路中，若将A、C接线柱分别与电路中M、N相连，当滑片P自左向右移动时，电流表示数将_______，灯泡_______。
例2 如图所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的_______点(填“A”、“B”、或“D”)用导线连接起来。
巩固训练2 滑动变阻器与电阻箱除了构造上不同以外，还有_______区别。如图所示，电阻箱的示数是_______欧。

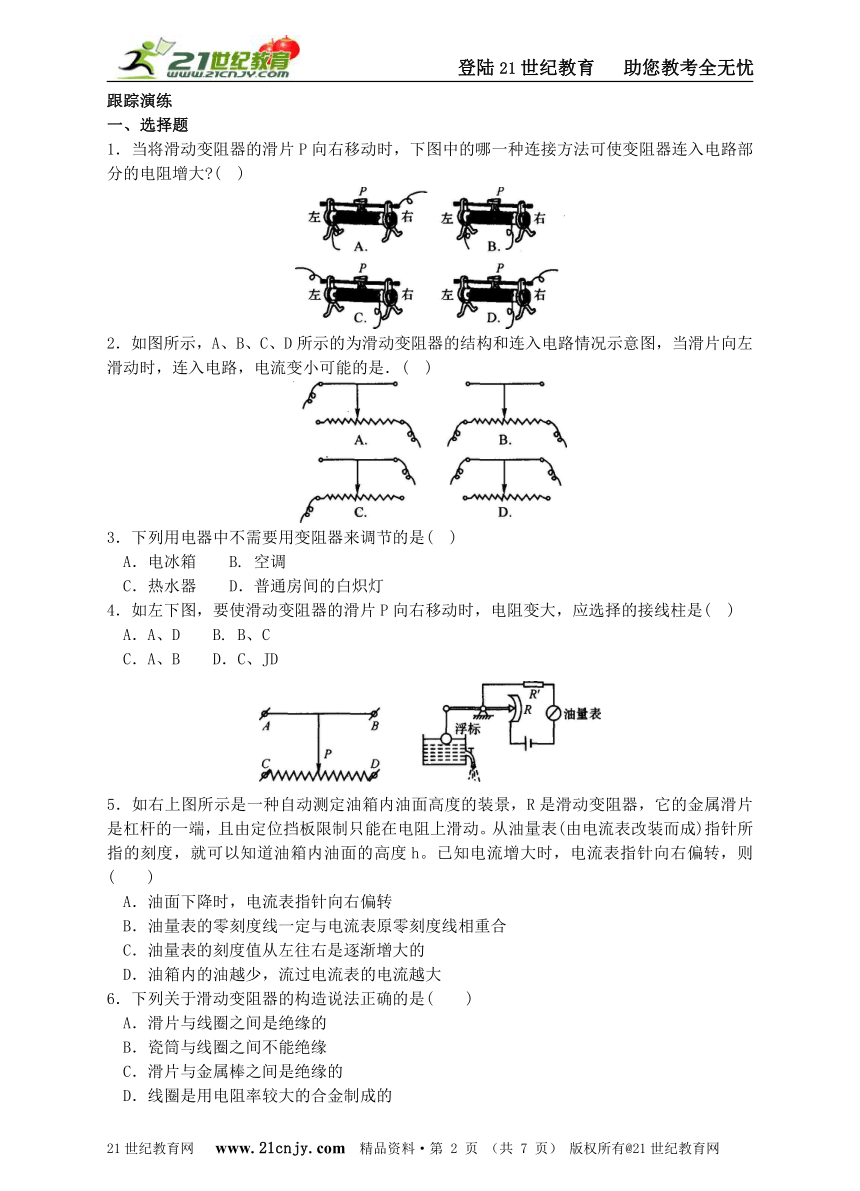

跟踪演练
一、选择题
1．当将滑动变阻器的滑片P向右移动时，下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大 ( )
2．如图所示，A、B、C、D所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向左滑动时，连入电路，电流变小可能的是．( )
3．下列用电器中不需要用变阻器来调节的是( )
A．电冰箱 B. 空调
C．热水器 D．普通房间的白炽灯
4．如左下图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是( )
A．A、D B. B、C
C．A、B D．C、JD
5．如右上图所示是一种自动测定油箱内油面高度的装景，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度h。已知电流增大时，电流表指针向右偏转，则( )
A．油面下降时，电流表指针向右偏转
B．油量表的零刻度线一定与电流表原零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的
D．油箱内的油越少，流过电流表的电流越大
6．下列关于滑动变阻器的构造说法正确的是( )
A．滑片与线圈之间是绝缘的
B．瓷筒与线圈之间不能绝缘
C．滑片与金属棒之间是绝缘的
D．线圈是用电阻率较大的合金制成的
7．如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是( )
A．只插入铜塞a、b，接人电路电阻为7欧姆
B．只插入铜塞c、d，接人电路电阻为7欧姆
C．要使接人电路电阻为7欧姆，只有插入铜塞c、d才行
D．将铜塞a、b、c、d全拔出时，接入电路的电阻最小
8．如图所示的电路中，S闭合时，甲、乙两灯都正常发光，当变阻器的滑片向右移动时，则甲、乙两灯亮度的变化是( )
A．甲灯不变，乙灯比原来亮
B．甲灯不变，乙灯比原来暗
C．甲、乙两灯都变亮
D．甲、乙两灯都变暗
9．如图所示，当滑动变阻器滑片向右移动时，要求灯泡变亮，应采用下列的电路是( )，
二、填空筒答题
10．下图中(a)、(b)、(c)分别是滑动变阻器的_______、_______和_______。当滑动变阻器的B、C两接线柱接入电路、滑片P向右移动时，连入电路的电阻将_______，电路中的电流将_______。当将A、B接线柱连入电路，滑片P向右移动时，连入电路的电阻将_______，这时滑动变阻器起着_______电阻的作用。
11．右图所示是学生实验中常用的滑动变阻器。要改变其接入电路中的电阻大小，若一根导线接在C接线柱时，另一根导线应接在_______接线柱上，(均用图中的字母表示)按你的接法，实验前滑片P应移到_______端。
12．滑动变阻器是靠改变_______来改变电阻的，从而能改变电路中的_______大小。如下图的滑动变阻器，请回答：
①若接线柱A、B接入电路中，则接入的电阻始终为_______；
②若接线柱C、D接入电路中，则接入的电阻为_______；
③若接线柱A、C接人电路中，滑片P向左移动时，接入的电阻变_______。
13．一位同学设计了一个风力测定仪，如图所示。O是转动轴，OC是金属杆，下面连接着一块受风板。无风时0C是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______，当观察到小灯泡的亮度变亮时则可以判定风力变_______(填“大”或“小”)。
14．小明自制了一盏可调节亮度的台灯，电路图如图，请完成以下问题：
(1)粗心的小明忘记把灯泡画上去，你认为灯泡应该画在______________之间(填“ab”或“cd”)。
(2)连接电路过程中开关应该_________。
15．(2010南昌)用滑动变阻器改变小灯泡的亮度：
(1)实验室中有一铭牌上标有“20欧2安”字样的滑动变阻器，若要把它其中的两个接线柱连接到电路中去，共有_______种接法；“20欧”指的是_______接线柱间的电阻值，“2安”指的是_______________。
(2)现再给电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗。
(3)如果你还想知道电路中电流值的改变情况，需在电路中再_______联一个电流表，并增加_______根导线。
提高班习题精选
1．如图所示，A为导线，B、C为两根相同的电阻丝，当滑片P向左移动时，要使灯泡L的亮度不变，则开关S应( )
A. 和A接触 B．一定要和B接触
C. 一定要和C接触 D．和B、C接触均可
2．在右图所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向右移动，则( )
A. 灯泡亮度变暗，安培表示数变小
B．灯泡亮度变亮，安培表示数不变
C. 灯泡亮度不变，安培表示数变小
D．灯泡亮度不变，安培表示数变大
3．如图所示电路中，电源电压恒定。闭合开关S，调节滑动变阻器使小灯泡L正常发光；若再断开开关S，要使小灯泡L仍正常发光，应将滑动变阻器的滑片( )
A. 向a端移动 B．向b端移动
C. 保持不动 D．无法判断
4．某精密电子仪器中，为了便于调节电路中的电流，其调节部分使用了两个滑动变阻如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是100欧，R2的总电阻是4000欧。开始时两变阻器都处于最大阻值。下面的几种方法能够既快又准确地使电流表指针指到要求位置的是( )
A. 先调节R2，使电流表指针指到要求位置附近，再调节R1
B．交替、反复调节R1和R2，使电流表指针指到要求位置
C. 同时调节R1和R2，使电流表指针指到要求位置
D．先调节R1，使电流表指针指到要求位置附近，再调节R2
5．如图是一种可以改变收音机大小的电路元件结构示意图，a、b、c是固定的铜片，d是一段弧形电阻，P是一端连接在b上、另一端可在d上滑动的铜片。为了使滑片e顺时针转动时音量增大(通过该元件的电流增大)，应该将该元件的铜片b和铜片_______接入电路。
6．小敏设计了一种“闯红灯违规证据模拟记录器”，如图甲，拍摄记录机动车辆闯红灯时的情景。工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆。光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。回答下列问题：
(1)根据工作原理，将图甲中电路连接完整。
(2)要记录违规闯红灯的情景，光控开关应在接收到_______光(填“红”、“绿”或“黄”)时，自动闭合。
(3)由图乙可知，压敏电阻R的阻值随受到压力的增大而_______。
7．小明在科技活动中，了解到有一种用半导体材料制成的热敏电阻，其电阻R随温度t变化的图像如图甲所示：
(1)热敏电阻的阻值随温度的升高而_______ (填“增大”或“减小”)。
(2)小明想利用热敏电阻制成温度报警器，实验室中现有两只外形完全相同的电阻R1和R2，其中一只为热敏电阻，另一只为定值电阻(阻值不随温度的变化而变化)。为了辨别它们，小明设计了如图乙所示的电路。
①接下来小明应如何操作 答：_____________________。
⑦根据观察到的什么现象辨别出热敏电阻 答：_____________________。
考卷答案
4．5 变阻器
【点击要点】
1．电阻大小 电阻 电流 明暗 2．(1)电阻线的有效长度 (2)串联 一上一下 电路接通前 电阻最大不能超过 最大电流 连入电路的电阻值最大为50欧，允许通过的最大电流为l安20欧或30欧 B、C或B、D
【课堂讲练】
例1 B 思维点拨：滑动变阻器，关键是理解哪部分是有效长度，从图中可知虽然A、C是连接的，但是CP段不是有效长度，而有效长度是PD段。由此可知，当P向左移动时PD增大，所以选择B正确。
巩固训练l变小 变暗
例2 A思维点拨：从题目的要求看，关系是灯变暗时电流变小，则电阻在变大，所以向右移动时电阻在变大，那么应该与A连接。
巩固训练2 读数的方法不同等 35
【跟踪演练】
1．A 2．A 3．D 4．B 5．C 6．D 7．A 8．B 9．B l0．实物图 示意图 符号 变小 变大 不变 定值 ll．A或B 最大值 l2．电阻丝的有效长度 电流 ①零 ②滑动变阻器电阻最大值且不变 ③小 13．变阻器 大 14．(1)ab (2)断开 l5．(1)3 A、B 滑动变阻器允许通过的最大电流值为2A (2)连线如下图所示 (3)串 -
【提高班习题精选】
1．C 2．C 3．B 4．A 5．c 6．(1)如下图
第6题
(2)红 (3) 减小 7．(1)减小 (2)① 给其中一个电阻加热 ②给其中一个电阻加热对，观察电流表的示数变化。如果电流表示数变化了，那被加热的电阻是热敏电阻。
