2020年秋人教版八年级物理随堂练——4.4光的折射拓展练习（含答案）

4.4光的折射拓展练习
一、选择题
1．下列物理现象中：①老人用放大镜看书；②在岸上看水中的鱼；③太阳灶烧水；④水中的筷子变弯。其中属于光的折射的是（　　）
A．①②③
B．①②④
C．①③④
D．②③④
2．如图所示，一束光线斜射入容器中，在P处形成一光斑。在向容器里逐渐加满水的过程中，实际上光斑将（
）
A．向右移动后静止
B．先向左移动后向右移动
C．向左移动后静止
D．仍在原来位置
3．2019年l1月11日晚至12日凌晨，罕见的“水星凌日”现象震撼上演，在地球上部分地区可以观察到。如图所示，“水星凌日”是指当水星轨道在地球轨道内侧时，在某些特殊时刻，地球、水星、太阳会在一条直线上，这时从地球上可以看到水星就像一个小黑点在太阳表面缓慢移动。下列现象中与“水星凌日”现象原理相同的是(
)
A．湖边的树在湖水中的“倒影”
B．路灯下人在地面上的影子
C．雨后天空出现彩虹
D．“海市蜃楼”现象
4．如图所示的现象，属于光的折射的是（　　）
A．水中筷子“弯折”
B．灯下手影
C．水中倒影
D．树荫下的圆形光斑
5．如图甲有一个点光源S，放在平面镜MN前，若平面镜不动，光源以v的速度沿与镜面成45°角的方向向右做匀速直线运动，光源S在镜中的像为S′；如图乙所示，烧杯中装有半杯水，一束
光线竖直向下照在水面上，保持入射点不变，入射光线顺时针旋转α角。关于这两个情景，下列
说法正确的是（　　）
A．甲图中，S′以速度v沿SO直线方向向右移动
B．甲图中，S′以速度v沿SS′连线向S移动
C．乙图中，折射光顺时针旋转，旋转角小于α
D．乙图中，折射光逆时针旋转，旋转角大于α

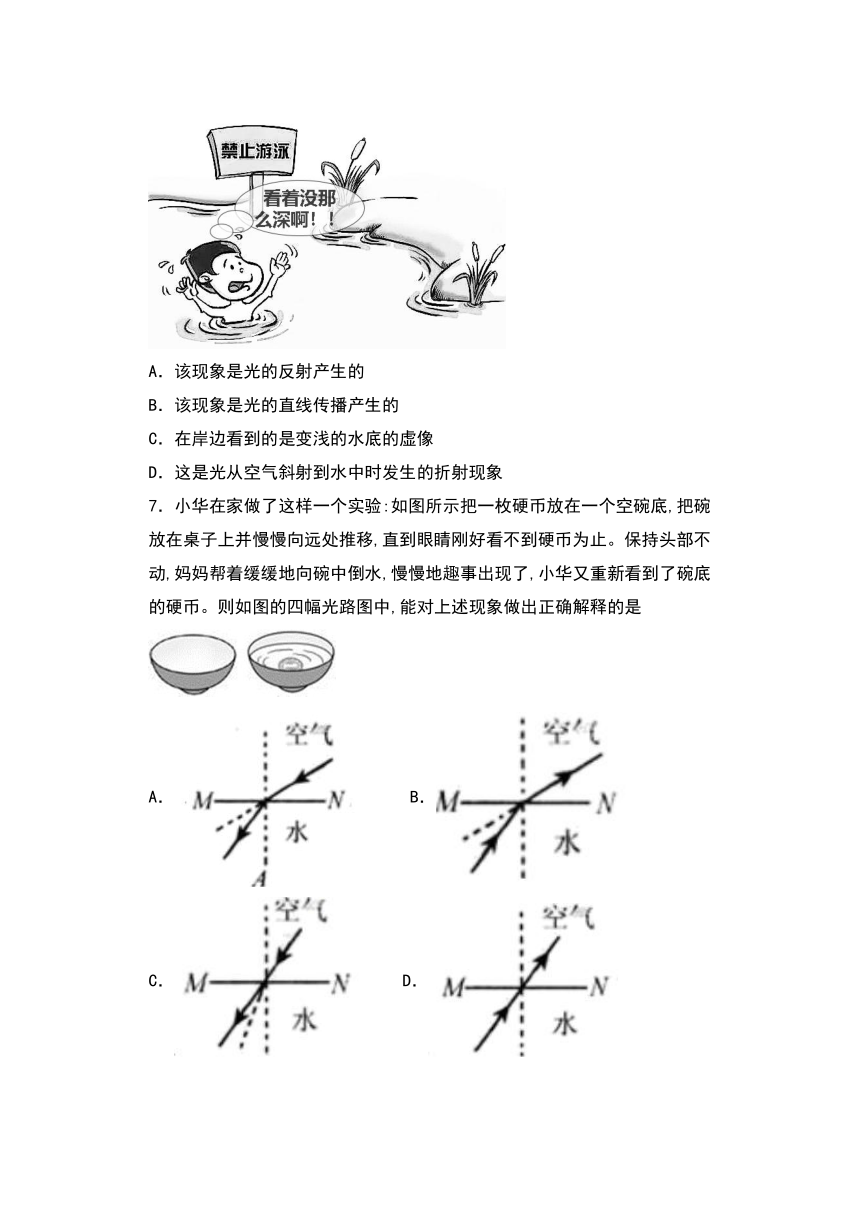

6．如图所示，站在岸边的人看到邕江水清澈见底便贸然跳下去游泳，很容易发生溺水事故，下列说法正确的是（　　）
A．该现象是光的反射产生的
B．该现象是光的直线传播产生的
C．在岸边看到的是变浅的水底的虚像
D．这是光从空气斜射到水中时发生的折射现象
7．小华在家做了这样一个实验:如图所示把一枚硬币放在一个空碗底,把碗放在桌子上并慢慢向远处推移,直到眼睛刚好看不到硬币为止。保持头部不动,妈妈帮着缓缓地向碗中倒水,慢慢地趣事出现了,小华又重新看到了碗底的硬币。则如图的四幅光路图中,能对上述现象做出正确解释的是
A．B．
C．
D．
8．如图所示，光在玻璃或空气的界面MN同时发生了反射和折射，以下说法正确的是
A．入射角为60°，界面右侧是空气
B．折射角为60°，界面右侧是玻璃
C．入射角为30°，界面左侧是空气
D．折射角为60°，界面左侧是玻璃
9．如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激光应射向(
)
A．B点
B．B点上方
C．B点下方
D．B点左方或右方
10．下列现象中，不属于光的折射现象的是
A．盛有水的碗，看上去碗底变浅了
B．晴天看见“白云在水中飘动”
C．一端放入水中的铅笔看起来在水面被折断了
D．透过一张透明塑料纸上的水珠看到的字放大了
二、填空题
11．光在水中的传播速度为空气中传播速度的，光在玻璃种的传播速度为空气中传播速度的
。当光从空气中斜射入水中时，折射光线偏向法线；当光线从空气中斜射入玻璃中时，折射光线也偏向法线。大量实验表明，光的折射现象与光在介质中速度有关。据此，当光线从玻璃中斜射入水中时，折射光线会_______（选填“偏离”或“偏向”）法线。
12．光线垂直入射到平面镜上时，反射角为______度。一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成角，反射光线与折射光线的夹角为，则反射角的大小为______，折射角的大小为______。
13．如图所示，将一枚硬币放在碗底，眼睛在A处恰好看不到它。沿碗壁缓缓向碗中加水，且保持眼睛、碗和硬币的位置不变，直至在A处又能看到“硬币”。这是光的______现象，看到的“硬币”是______（选填“实物”或“虚像”），此时入射角是∠α，折射角是∠β，两角的大小关系为：∠α______∠β。
14．如图，有一束光线从空气射入某种透明介质，在分界处发生反射和折射，则________
是反射光线，折射角是________
．
15．如图所示，把同种玻璃制作的厚度为d的立方体A和半径为d的半球体B分别放在水平桌面的报纸上，且让半球的凸面向上。小明用激光笔5次分别从不同方向射向A和B的中心，这几次他得到的光路如图甲所示。如果他从正上方（对B来说是最高点）竖直向下分别
观察A、B中心处报纸上的文字，如图乙所示，小明看到A中的字比报纸上字的实际位置______（填“高”或“一样高”），看到B中的字比报纸上字的实际位置______（填“高”或“一样高”）。
16．2020年6月21日，我国西藏、四川等部分地区观测到了日环食。日食是由于光的______形成的，地球到太阳的距离约为1.5×108km，阳光从太阳传播到地球需要______s；光从太空中斜射入大气层时会发生折射，折射角______（选填“大于”、“等于”或“小于”）入射角。（光速c=3×108m/s）
17．小波在湖边游玩时，看到茂密的树下有许多圆形光斑，仔细一看是太阳的“像”，这是光的______而形成的；看到湖水中游动的“鱼”比其实际位置要______（选填“深”或“浅”），这是因为光从水中斜射向空气时发生______；湖面上拱桥在水中的“倒影”，这是由于光的______而形成的虚像。
18．请你根据自己对生活现象的观察、动手实践的经验及物理课中所学的知识，将图所示四个实例的描述补充完整。
图A：冰棍“冒”出的“白气”是冰棍周围水蒸气____（填物态变化名称）形成的小水滴；
图B：小明站在哈哈镜前，发现镜中的自己身材发生了变化，这一现象______（选填“遵循”或“不遵循”）光的反射定律；
图C：在空罐的罐底中央打一个小孔，再用一片半透明的塑料膜蒙在空罐的口上。白天将小孔对着室内的窗户，可观察到户外景物呈现在塑料膜上是____（选填“正立”或“倒立”）的；
图D：在碗底放一枚硬币，自己远离碗一段距离，站到刚好看不到硬币的位置停下。另一同学慢慢向碗中加满水，你将________（选填“能”或“不能”）看到这枚硬币。
三、解答题
19．小明同学为探究光的折射规律设计了如图所示的实验装置，在玻璃水槽中竖直放置的光屏由E和F两个半圆形光屏组成，其竖直方向的直径NOM为两半圆的分界线，其中光屏F可绕直径NOM在水平面内前后折转。
（1）实验时，先让光屏EF位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束。小明将光屏F向后折转一定角度后，则在光屏F上_____（选填“能”或“不能”）看到折射光，这说明折射光和入射光_____（选填“在”或“不在”）同一平面内。
（2）小明将光屏F调至与光屏E在同一平面内，然后在玻璃水槽底部用另一只激光笔让光贴着光屏F沿BO射向水面时，可看到折射光沿OA方向射出，这说明在光的折射现象中光路是_____。
（3）小明探究光从水射向空气时，折射角与入射角的关系，测得的数据如下表所示。
入射角
22°
32°
41°
折射角
30°
45°
60°
如果继续增大入射角，则在空气中的折射光线_____（选填“有可能”或“不可能”）消失。
20．在探究“光从空气斜射入水和油中时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置(如图甲所示)；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论．经讨论，同学们认为这一方案是可行的，于是进行了探究实验．
（1）要实现探究目标，他们应选择图乙中的________(选填字母序号)两图实验．
（2）实验时，同学们在水槽底部贴上一把自制纸质刻度尺，这样做的目的是________．
（3）某小组同学正确实验后，所记录的三次光斑的相对位置如图丙所示，经分析可知：光从空气斜射入水和油中时，________对光的偏折本领较大．
答案
1．B
2．C
3．B
4．A
5．C
6．C
7．B
8．D
9．A
10．B
11．偏离
12．0
60°
37°
13．折射
虚像
<
14．HD
∠1
15．高
一样高
16．直线传播
500s
小于
17．直线传播
浅
折射
反射
18．液化
遵循
倒立
能
19．不能
在
可逆的
有可能
20．B、D
记录每一次光斑的位置
油
