16.2串、并联电路中电压的规律
同步习题
一．选择题
1．下列说法正确的是（　　）
A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
2．如图所示，S断开时，电压表的示数为6V；将S闭合后，电压表的示数变为4V，此时，关于电路的描述不正确的是（　　）
A．电源电压为6V
B．L1两端电压为4V
C．L2两端电压为4V
D．L1两端电压为2V
3．有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（　　）
A．U甲＝U乙
B．U甲＜U乙
C．U甲＞U乙
D．无法判断
4．在如图所示的电路图中，闭合开关S后，电压表的示数最大的是（　　）
A．V1
B．V2
C．V3
D．无法确定
5．教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（　　）
A．U1＞U2
B．U1＝U2
C．U1＜U2
D．无法确定
6．小红在实验过程中连接了如图a所示电路，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为（　　）
A．7V
1.4V
B．4V
1.4V
C．5.6V
1.4V
D．5.6V
5.6V
7．三个相同的灯泡串联在电路中如图，S闭合时，示数为24V，的示数也为24V，那么电源电压为（　　）
A．24
V
B．48
V
C．12
V
D．36
V
8．如图所示，在探究并联电路电压关系时，小明把阻值不等的两个灯泡L1、L2接入的电路中，用电压表测出L1、L2两端电压U1、U2及电源电压U，则它们之间大小关系正确的是（　　）
A．U＝U1＝U2
B．U＝U1+U2
C．U＞U1＞U2
D．U＞U1＝U2
9．并联电路中电压的规律是（　　）
A．并联电路两端的电压等于各支路两端的电压之和
B．并联电路中，各支路两端的电压相等
C．并联电路中的电压之间没有任何关系
D．并联电路中，电阻大的用电器两端电压小
10．在如图所示的电路中，S闭合后下列各种情况正确的是（　　）
A．如果甲、乙、丙是电压表，当S1闭合后U丙＝U甲＝U乙
B．如果甲是电压表，乙、丙电流表，S1断开形成串联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数大于丙表的示数
二．填空题
11．一用电器工作电压为3V，需要　
　节干电池　
　联使用。
12．在探究“电路中的电压”实验中，如图用电压表分别测出　
　两端的电压，灯泡L1、L2两端的电压。发现串联电路两端的电压　
　串联电路中各部分电路两端的电压之和。
13．如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为　
　V；若断开开关，电压表示数将　
　（选填“变大”、“变小”或“不变”）。

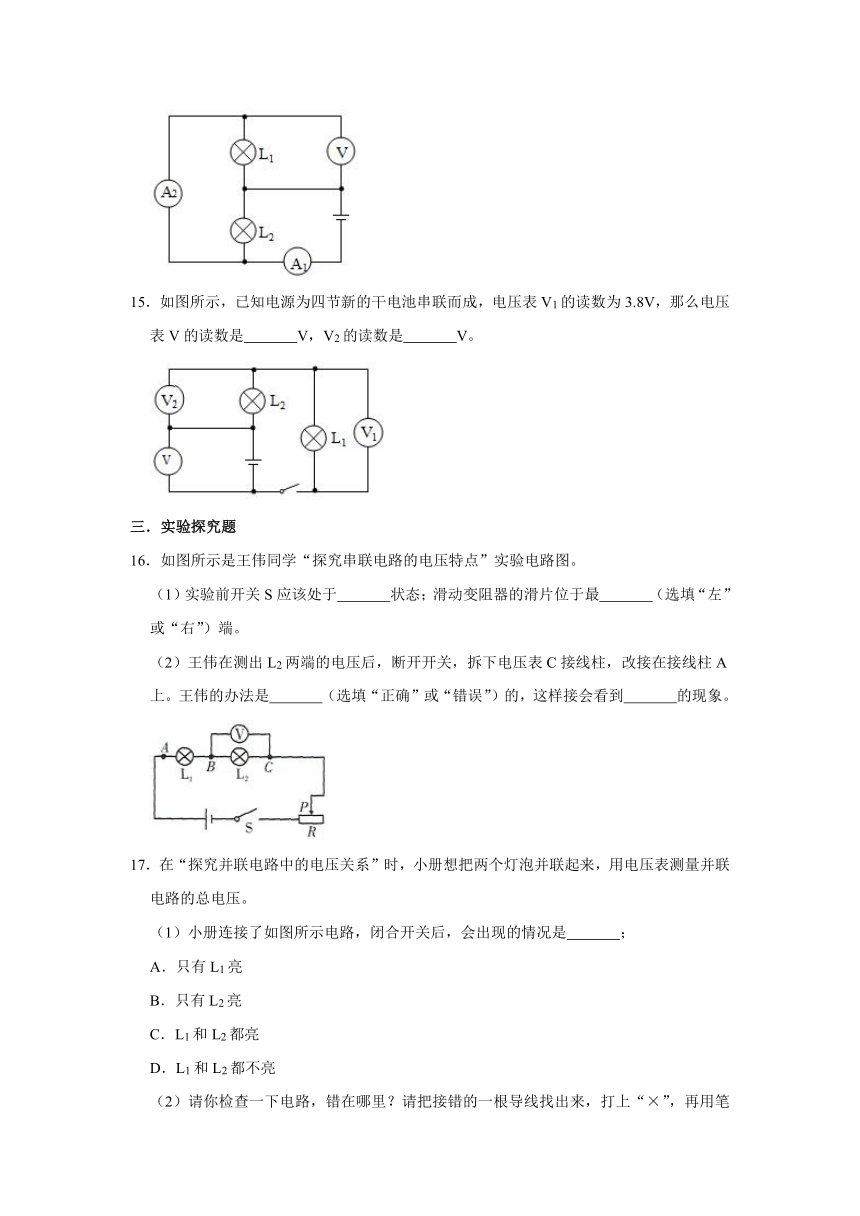

14．在图中，V表示数为4.5V，A1、A2两表示数分别为1.2A、0.9A，则电源由　
　节新干电池　
　联组成，L2的电流为　
　A。
15．如图所示，已知电源为四节新的干电池串联而成，电压表V1的读数为3.8V，那么电压表V的读数是　
　V，V2的读数是　
　V。
三．实验探究题
16．如图所示是王伟同学“探究串联电路的电压特点”实验电路图。
（1）实验前开关S应该处于　
　状态；滑动变阻器的滑片位于最　
　（选填“左”或“右”）端。
（2）王伟在测出L2两端的电压后，断开开关，拆下电压表C接线柱，改接在接线柱A上。王伟的办法是　
　（选填“正确”或“错误”）的，这样接会看到　
　的现象。
17．在“探究并联电路中的电压关系”时，小册想把两个灯泡并联起来，用电压表测量并联电路的总电压。
（1）小册连接了如图所示电路，闭合开关后，会出现的情况是　
　；
A．只有L1亮
B．只有L2亮
C．L1和L2都亮
D．L1和L2都不亮
（2）请你检查一下电路，错在哪里？请把接错的一根导线找出来，打上“×”，再用笔画线将电路连接完整。
（3）通过这个实验，可以得出：在并联电路中，各支路两端的电压　
　。
18．“探究串联电路的电压关系”的实验电路如图甲所示。
（1）为了使探究得出的填论具有普遍意义，L1、L2应该选择规格　
　的小灯泡。
（2）小明根据图甲连接好电路闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该　
　。
（3）测出L1两端的电压后，小明断开开关，将与A点相连的导线改接到C点。这样操作会导致电压表出现的现象是　
　。
（4）小明按正确方法多次测量AB、BC、AC之间的电压得出规律。若UAB＝2.2V，UBC＝1，6V，则UAC＝　
　V。
参考答案
1．解：A、并联电路两端电压相等；故A正确；
B、使用电压表时，它的两个接线柱允许不通过用电器直接与电源两极相连，故B错误；
C、当电压表并联在导线两端时，示数为零；故C错误；
D、电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，故D错误。
故选：A。
2．解：
由电路图可知，S断开时，电压表与L1串联在电路中，电压表相当于测电源电压，即U＝6V；故A正确；
S闭合，两灯串联，电压表测L2两端电压，则U2＝4V，故C正确；
由串联电路的电压特点可知，L1两端电压U1＝U﹣U2＝6V﹣4V＝2V，故B错误，D正确。
故选：B。
3．解：
由题知，两根镍铬合金丝并联在同一电路中，由并联电路的电压特点可知，它们两端电压U甲＝U乙。
故选：A。
4．解：
由电路图可知，两灯泡串联，电压表V1、V2分别测两灯泡两端的电压，电压表V3测电源的电压。
因串联电路中总电压等于各分电压之和，
所以，电压表的示数最大的为V3。
故选：C。
5．解：因为家庭电路中各用电器并联连接，所以教室内的两盏照明灯两端的电压相等，即U1＝U2。
故选：B。
6．解：（1）由电路图可知，电压表V1示数应大于电压表V2示数，而两电压表指针位置相同，则电压表V1量程是0～15V，分度值是0.5V，电压表示数UV1＝7V；电压表V2量程是0～3V，分度值是0.1V，电压表示数UV2＝1.4V；
（2）电阻R2的电压U2＝UV2＝1.4V，电阻R1的电压U1＝UV1﹣U2＝7V﹣1.4V＝5.6V；
故选：C。
7．解：闭合开关S后，三个相同的灯泡串联，则电阻值相等，根据U＝IR和串联电路中电流相等的特点可知：
三个相同的灯泡两端的电压相等，都为U0，电压表V1测量的是两个灯泡两端的电压；即为2U0＝24V；
∴U0＝12V；
∴电源电压为U＝3U0＝3×12V＝36V。
故选：D。
8．解：根据题意可知，两灯泡并联，虽然灯泡阻值不等，但是并联电路中各支路两端的电压相等。
故选：A。
9．解：在并联电路中，各支路两端电压相等，故ACD错误，B正确。
故选：B。
10．解：
A、如甲、乙、丙是电压表，当S1闭合后是一个串联电路，甲测量R2的电压，乙测量R1的电压，丙测的是总电压，故据串联电路电压的关系可知：U丙＝U甲+U乙，故A错误；
B、甲是电压表，乙、丙电流表，S1断开后，两个电阻各有一条路径，即两电阻组成并联电路，故B错误；
C、若电路中甲表和乙表同时是电流表，即此时发生电源短路，是不允许的，故C错误；
D、如果两只电阻并联，需要S闭合，S1断开。此时甲是电压表，乙、丙是电流表，并且丙在支路，乙在干路，所以乙表的示数大于丙表的示数，故D正确。
故选：D。
11．解：一节干电池的电压为1.5V，
n＝＝2，所以由2节干电池串联得到3V的电压。
故答案为：2；串。
12．解：
由图可知，两灯串联，所以是探究串联电路中电压规律的实验，则需要用电压表分别测串联电路两端的电压，灯泡L1、L2两端的电压，从而得到串联电路的电压规律：
串联电路两端的电压等于串联电路中各部分电路两端电压之和。
故答案为：串联电路；等于。
13．解：
由电路图可知，闭合开关后，灯L1与L2串联，电压表测灯L2两端的电压；
已知此时电压表示数是1V，则灯L2两端的电压是1V；
断开开关S，电压表串联在电路中，电压表测电源两端电压，此时其示数为3V，所以断开开关后，电压表示数变大。
故答案为：1；变大。
14．解：
由电路图可知，两灯并联，电压表测电源电压，因为一节干电池电压1.5V，所以串联干电池组成电源节数n＝＝3节；
电流表A2测干路电流，A1测L1支路电流，由并联电路的电流特点可得L2的电流：
I2＝I﹣I1＝1.2A﹣0.9A＝0.3A。
故答案为：3；
串；
0.3。
15．解：根据电路图可知，该电路是串联电路，V并联在电源两端；电压表V1并联在L1两端；电压表V2并联在L2两端；电源电压等于4×1.5V＝6V，即V的示数为6V；
∵串联电路两端的电压等于各部分电压之和，
∴电压表V2的示数：U2＝U﹣U1＝6V﹣3.8V＝2.2V。
故答案为：6；2.2。
三．实验探究题（共3小题）
16．解：（1）为了保护电路，连接电路时开关要断开；滑动变阻器调至阻值最大位置，即右端；
（2）在测L1两端的电压后，电压表所接的B接点不动，只断开C接点，并改接到A接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压。
故答案为：（1）断开；右；（2）错误；电压表指针会反偏。
17．解：（1）根据图可知，电流从电源的正极出来，经过灯泡L2回到电源的负极，所以灯泡L2会发光；由于灯泡L1与电压表串联在电路中，所以通过L1几乎无电流，L1不发光；故选B；
（2）由图可知，电压表串联在了电路中，电压表应并联在电路中，所以电压表右端的导线接错了；
电流从电压表的正接线柱流入，负接线柱流出，如图所示：
；
（3）根据实验可知，在并联电路中，各支路两端的电压是相等的。
故答案为：（1）B；（2）如图；（3）相等。
18．解：
（1）为了使探究得出的结论具有普遍意义，应该选取不同规格的小灯泡进行实验；
（2）根据图乙可知，电压表选用大量程，而电压表指针偏转角度太小，误差过大，所以接下来需要断开开关，换用小量程重新做实验；
（3）测出L1两端的电压后，小明断开开关，将与A点相连的导线改接到C点，会造成电压表正负接线柱接反了，指针反向偏转；
（4）因串联电路两端的总电压等于各用电器两端电压之和，则UAC＝UAB+UBC＝2.2V+1.6V＝3.8V；
故答案为：（1）不同；（2）断开开关，将电压表的量程改接为0﹣3V；（3）指针反向偏转；（4）3.8。
