电压表和电流表

(共9张PPT)

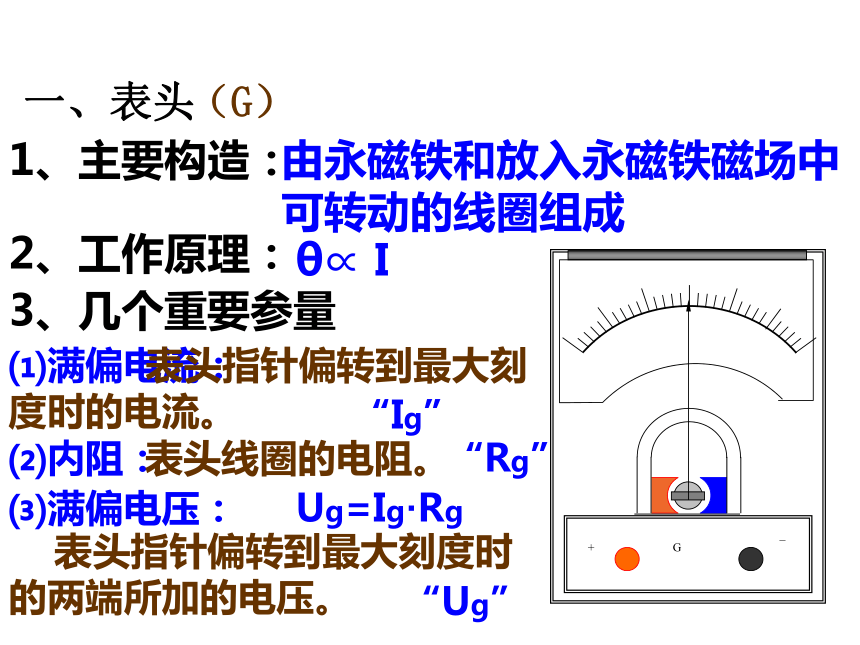

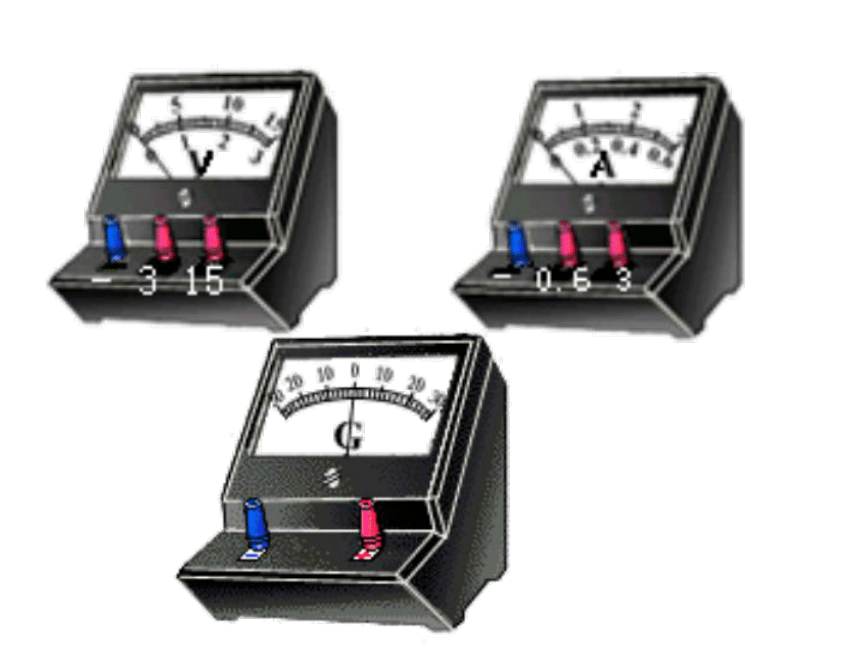

一、表头
（G）
1、主要构造：
由永磁铁和放入永磁铁磁场中可转动的线圈组成
2、工作原理：
θ∝ I
3、几个重要参量
G
_
+
⑴满偏电流：
表头指针偏转到最大刻度时的电流。
“Ig”
⑵内阻：
表头线圈的电阻。
“Rg”
⑶满偏电压：
表头指针偏转到最大刻度时的两端所加的电压。
“Ug”
Ug=Ig·Rg
一、表头
（G）
Ug=Ig·Rg

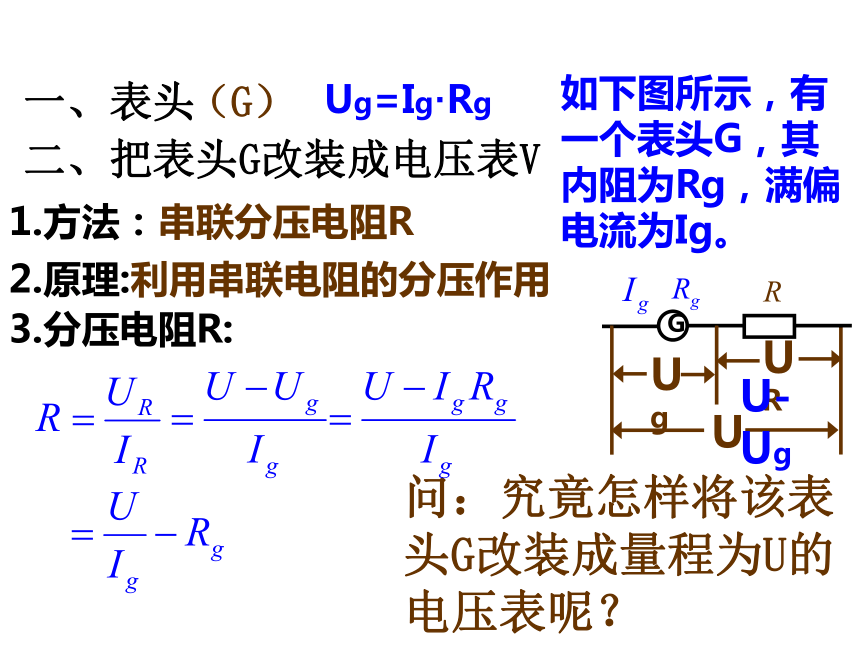

二、把表头G改装成电压表V
如下图所示，有一个表头G，其内阻为Rg，满偏电流为Ig。
G
问：究竟怎样将该表头G改装成量程为U的电压表呢？
U
Ug
UR
U-Ug
1.方法：串联分压电阻R
2.原理:利用串联电阻的分压作用
3.分压电阻R:
一、表头
（G）
Ug=Ig·Rg
二、把表头G改装成电压表V
如下图所示，有一个表头G，其内阻为Rg，满偏电流为Ig。
G
U
Ug
UR
U-Ug
1.方法：串联分压电阻R
2.原理:利用串联电阻的分压作用
3.分压电阻R:
4.电压表的内阻：
5.标度：
U
v
把原电流值扩大（Rg+R）倍
U=Ig·（Rg+R）
一、表头
（G）
Ug=Ig·Rg
二、把表头G改装成电压表V
有一表头G，内阻Rg=10 Ω，满偏电流Ig=3 mA，把它改装成量程U=3 V的电压表，要串联一个多大的电阻R？
强化练习：
G
Ug
UR
U-Ug
U
解：
一、表头
（G）
Ug=Ig·Rg
二、把表头G改装成电压表V
三、把表头G改装成电流表A
如下图所示，有一个表头G，其内阻为Rg，满偏电流为Ig。
G
问：究竟怎样将该表头G改装成量程为I的电流表呢？
1.方法：并联分流电阻R
2.原理:利用并联电阻的分流作用
3.分流电阻R:
一、表头
（G）
Ug=Ig·Rg
二、把表头G改装成电压表V
三、把表头G改装成电流表A
如下图所示，有一个表头G，其内阻为Rg，满偏电流为Ig。
G
1.方法：并联分流电阻R
2.原理:利用并联电阻的分流作用
3.分流电阻R:
4.电流表的内阻：
5.标度：
U
A
把原电流值扩大 倍
一、表头
（G）
Ug=Ig·Rg
二、把表头G改装成电压表V
三、把表头G改装成电流表A
强化练习：
有一表头G，内阻Rg=25 Ω，满偏电流Ig=3 mA，把它改装成量程为0.6 A的电流表，要并联一个多大的电阻R？改装后电流表的内阻RA为多大？
G
解:
