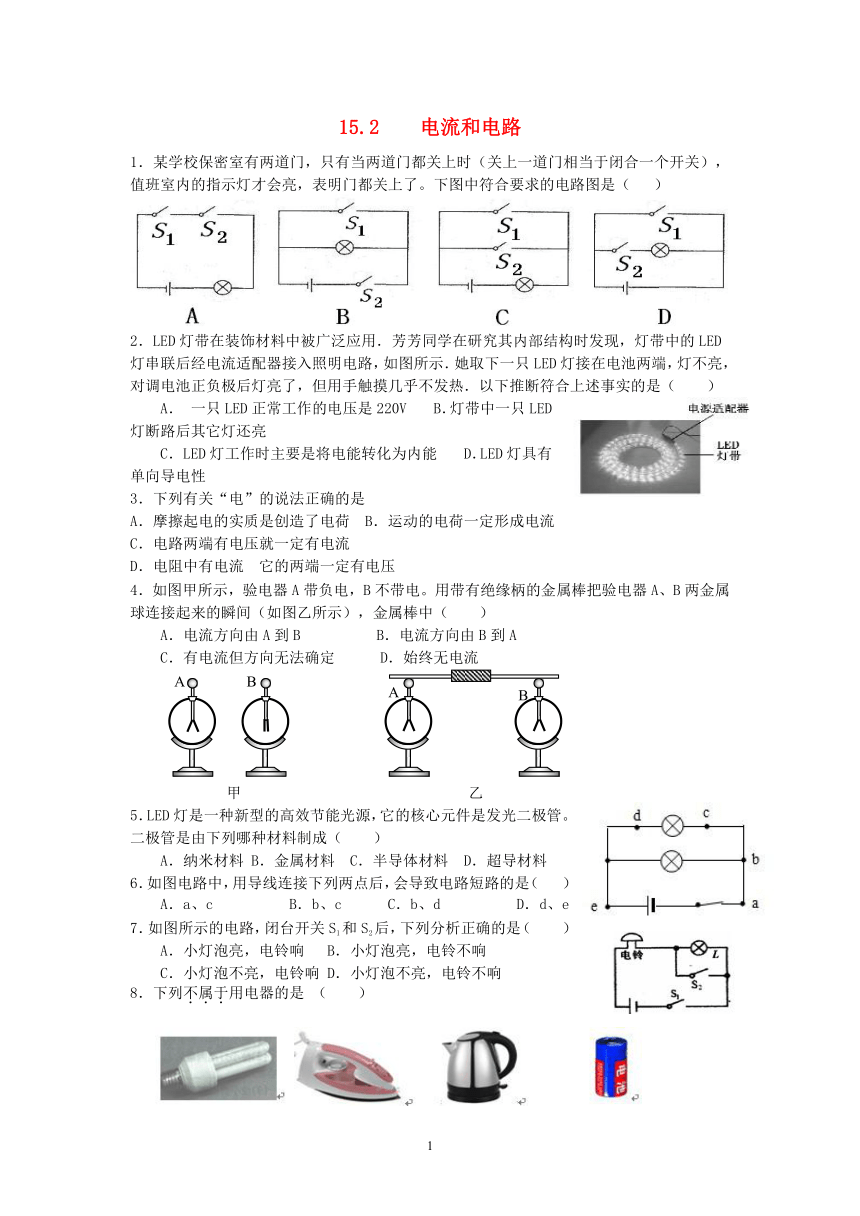

15.2 电流和电路 同步练习（含答案）

15.2
电流和电路
1．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。下图中符合要求的电路图是（
）
2．LED灯带在装饰材料中被广泛应用．芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示．她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热．以下推断符合上述事实的是（
）
　
A．
一只LED正常工作的电压是220V　
B．灯带中一只LED灯断路后其它灯还亮
　
C．LED灯工作时主要是将电能转化为内能　
D．LED灯具有单向导电性
3．下列有关“电”的说法正确的是
A．摩擦起电的实质是创造了电荷
B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流
D．电阻中有电流?它的两端一定有电压
4．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（
）
A．电流方向由A到B　　　　　B．电流方向由B到A
C．有电流但方向无法确定　　　D．始终无电流
SHAPE
\
MERGEFORMAT
5．LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管是由下列哪种材料制成（
）
A．纳米材料
B．金属材料
C．半导体材料
D．超导材料
6．如图电路中，用导线连接下列两点后，会导致电路短路的是（
）
a、c
B．b、c
C．b、d
D．d、e
7．如图所示的电路，闭台开关S1和S2后，下列分析正确的是（
）
A．小灯泡亮，电铃响
B．小灯泡亮，电铃不响
C．小灯泡不亮，电铃响
D．小灯泡不亮，电铃不响
8．下列不属于用电器的是
（
）
A
B
C
D

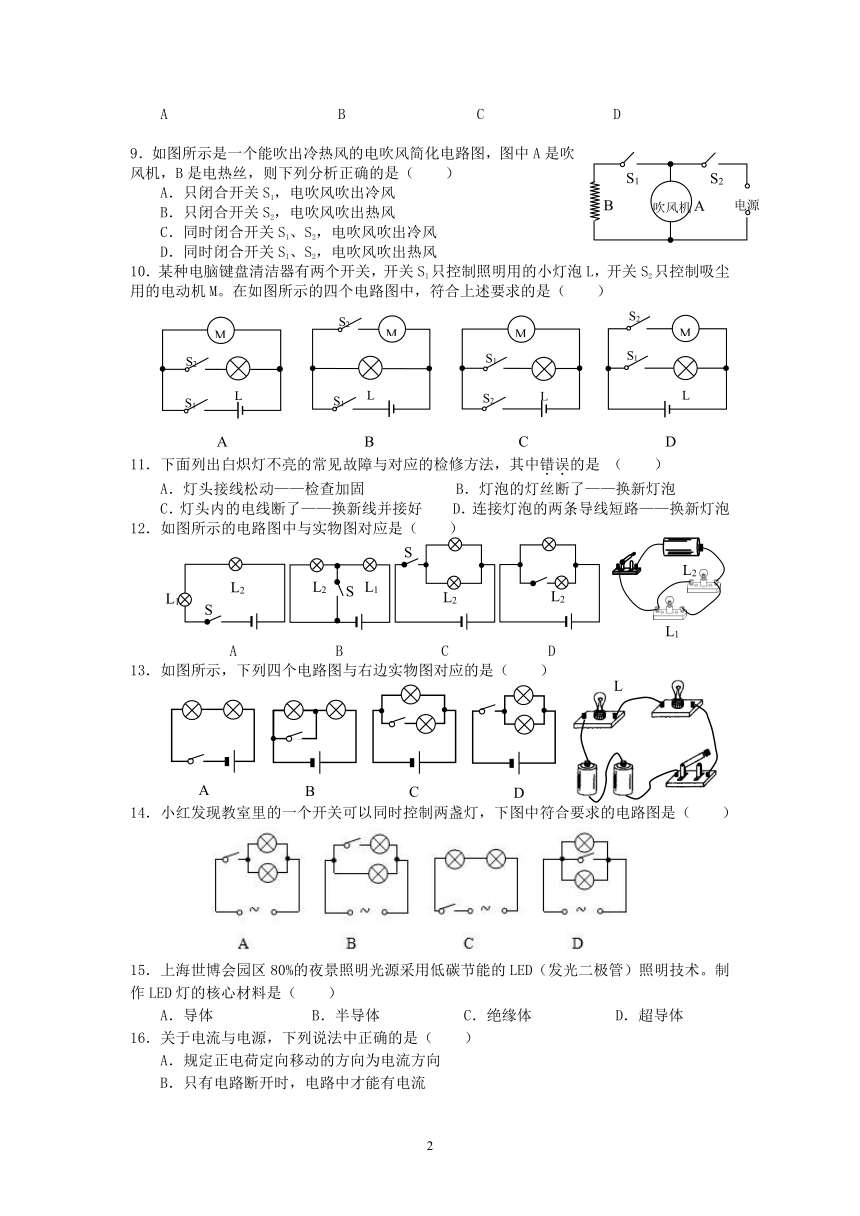

9．如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是（
）
A．只闭合开关S1，电吹风吹出冷风
B．只闭合开关S2，电吹风吹出热风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
10．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是（
）
SHAPE
\
MERGEFORMAT
11．下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是
（
）
A．灯头接线松动——检查加固
B．灯泡的灯丝断了——换新灯泡
C．灯头内的电线断了——换新线并接好
D．连接灯泡的两条导线短路——换新灯泡
12．如图所示的电路图中与实物图对应是（
）
SHAPE
\
MERGEFORMAT
A
B
C
D
13．如图所示，下列四个电路图与右边实物图对应的是（
）
SHAPE
\
MERGEFORMAT
14．小红发现教室里的一个开关可以同时控制两盏灯，下图中符合要求的电路图是（
）
15．上海世博会园区80%的夜景照明光源采用低碳节能的LED（发光二极管）照明技术。制作LED灯的核心材料是（
）
A．导体
B．半导体
C．绝缘体
D．超导体
16．关于电流与电源，下列说法中正确的是（
）
A．规定正电荷定向移动的方向为电流方向
B．只有电路断开时，电路中才能有电流
C．只要电路闭合，即使电路中没有电源，电路中也一定有电流
D．只要电路中有电源，即使电路断开，电路中也一定有电
17．在如图所示的电路中，闭合开关后两盏灯都可能发光的是（
）
A.只闭合开关S1
B．只闭合开关S2
C．只闭合开关S1、S2
D．开关S1、S2、S3都闭合
18．如图所示的电路，闭合开关S1和S2后，下列分析正确的是（
）
A．小灯泡亮，电铃响
B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响
D．小灯泡不亮、电铃不响
19．如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（
）
A．电灯亮，电铃响
B．电灯亮，电铃不响
C．电灯不亮，电铃响
D．电灯不亮，电铃不响
20．如图所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是（
）
A．只闭合S2时，铃响灯不亮
B．只闭合S1时，灯亮铃不响
C．同时闭合S1、S2，铃响灯不亮
D．同时闭合S1、S2，灯亮铃不响
21．如图所示是一个能吹出冷热风的电吹风简化电路图，图中.A是吹风机，B是电热丝，则下列分析正确的是（
）
A．只闭合开关S1，电吹风吹出冷风
B．只闭合开关S2，电吹风吹出热风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
22．关于电流与电源，下列说法中正确的是（
）
A．规定正电荷定向移动的方向为电流方向
B．只有电路断开时，电路中才能有电流
C．只要电路闭合，即使电路中没有电源，电路中也一定有电流
D．只要电路中有电源，即使电路断开，电路中也一定有电流
23．短路和断路是电路中常见的故障，下列四幅图有短路现象的是（
）
24．下列说法中，正确的是
（
）
A．电子定向移动的方向规定为电流方向
B．与毛皮摩擦过的橡胶棒带负电
C．电源的作用就是不断产生电荷
D．用电器的作用就是消耗电荷
25．关于电荷和电流的说法正确的是
（
）
A．电子定向移动的方向与电流的方向相反
B．电荷定向移动的方向叫做电流的方向
C．同种电荷互相吸引
D．在电路中电流从电池的负极流出来，经过用电器流回电池正极
26．如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（
）
27．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们（
）
A．只能各自独立工作，而不能同时工作?
B．只能同时工作，而不能各自独立工作?
C．工作时通过的电流一定相等?
D．工作时两端的电压一定相等
28．雷雨时，避雷针的尖端能不断向空中释放电子，关于避雷针中的电流方向，说法正确的是（
）
A．从地面流向尖端
B．从尖端流向地面
C．没有电流
D．由地面和空气带电多少决定的。
29．物理学中规定：
定向移动的方向为电流的方向中。
30．如图是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内
部的照晚灯。当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是__________；当又打开正在工作的电冰箱门时，开关S1与S2的状态是__________。
31．一个能吹冷热风的电吹风的简化电路如图所示。图中A是吹风机，B是电热丝。若闭合开关
，吹出的是冷风；若闭合开关
，吹出的热风。（两空均选填“S1
”、“S2
”或“S1
和S2”）
32．汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转向灯的连接方式为
。要打开转向灯，司机需拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的
。　
33．手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图。请在虚线框内画出手电筒的电路图。
34．小雨连接了如图电路，请在方框内画出它的电路图。
答案
1-5
ADDBC
6-10
CCDDD
11-15
DCAAB
16-20
ABCBD
21-25
DABBD
26、C
27、C
28、D
29、正
30、S1闭合、S2断开
S1闭合、S2也闭合
31、
S1
S1
和S2
32、并联
开关
33、
34、
A
B
A
B
甲
乙
B
A
S1
S2
吹风机
电源
A
B
C
D
M
L
S2
S1
S1
M
S2
L
M
S2
S1
L
M
L
S2
S1
S
S
S
S
L2
L2
L2
L2
L1
L1
L1
L1
L1
L2
L
A
B
C
D
