2020年秋人教版九年级物理随堂练——15.2电流和电路拓展练习（含答案）

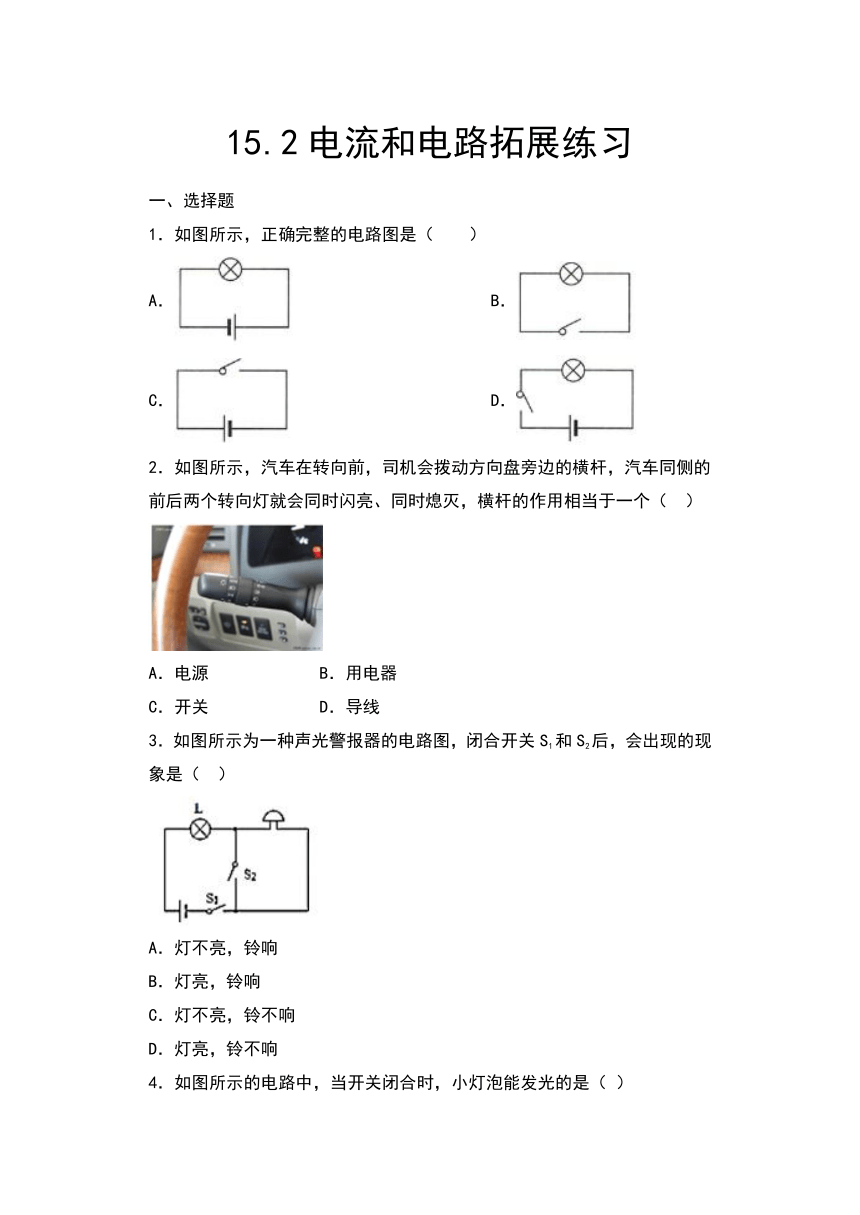

15.2电流和电路拓展练习
一、选择题
1．如图所示，正确完整的电路图是（
）
A．
B．
C．
D．
2．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，横杆的作用相当于一个（
）
A．电源
B．用电器
C．开关
D．导线
3．如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是（
）
A．灯不亮，铃响
B．灯亮，铃响
C．灯不亮，铃不响
D．灯亮，铃不响

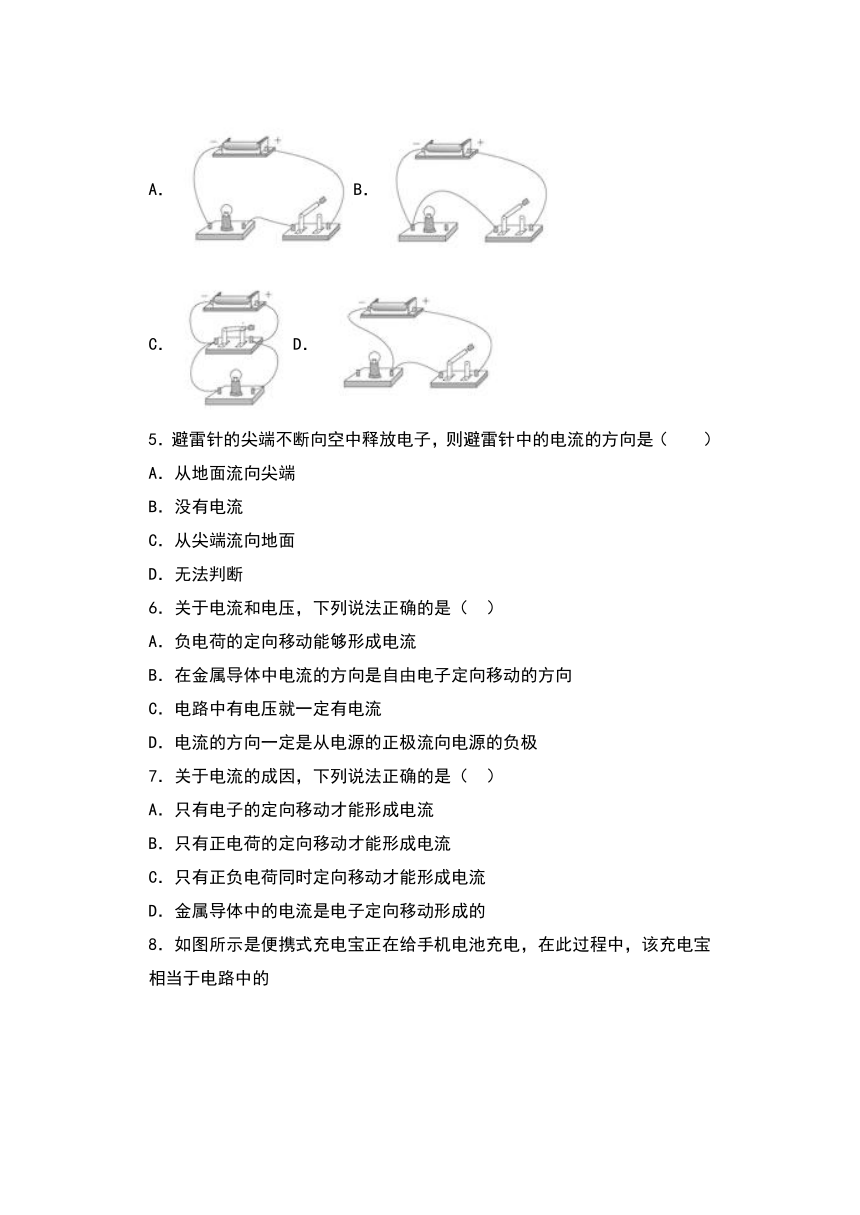

4．如图所示的电路中，当开关闭合时，小灯泡能发光的是（
）
A．B．
C．D．
5．避雷针的尖端不断向空中释放电子，则避雷针中的电流的方向是（　　）
A．从地面流向尖端
B．没有电流
C．从尖端流向地面
D．无法判断
6．关于电流和电压，下列说法正确的是（
）
A．负电荷的定向移动能够形成电流
B．在金属导体中电流的方向是自由电子定向移动的方向
C．电路中有电压就一定有电流
D．电流的方向一定是从电源的正极流向电源的负极
7．关于电流的成因，下列说法正确的是（
）
A．只有电子的定向移动才能形成电流
B．只有正电荷的定向移动才能形成电流
C．只有正负电荷同时定向移动才能形成电流
D．金属导体中的电流是电子定向移动形成的

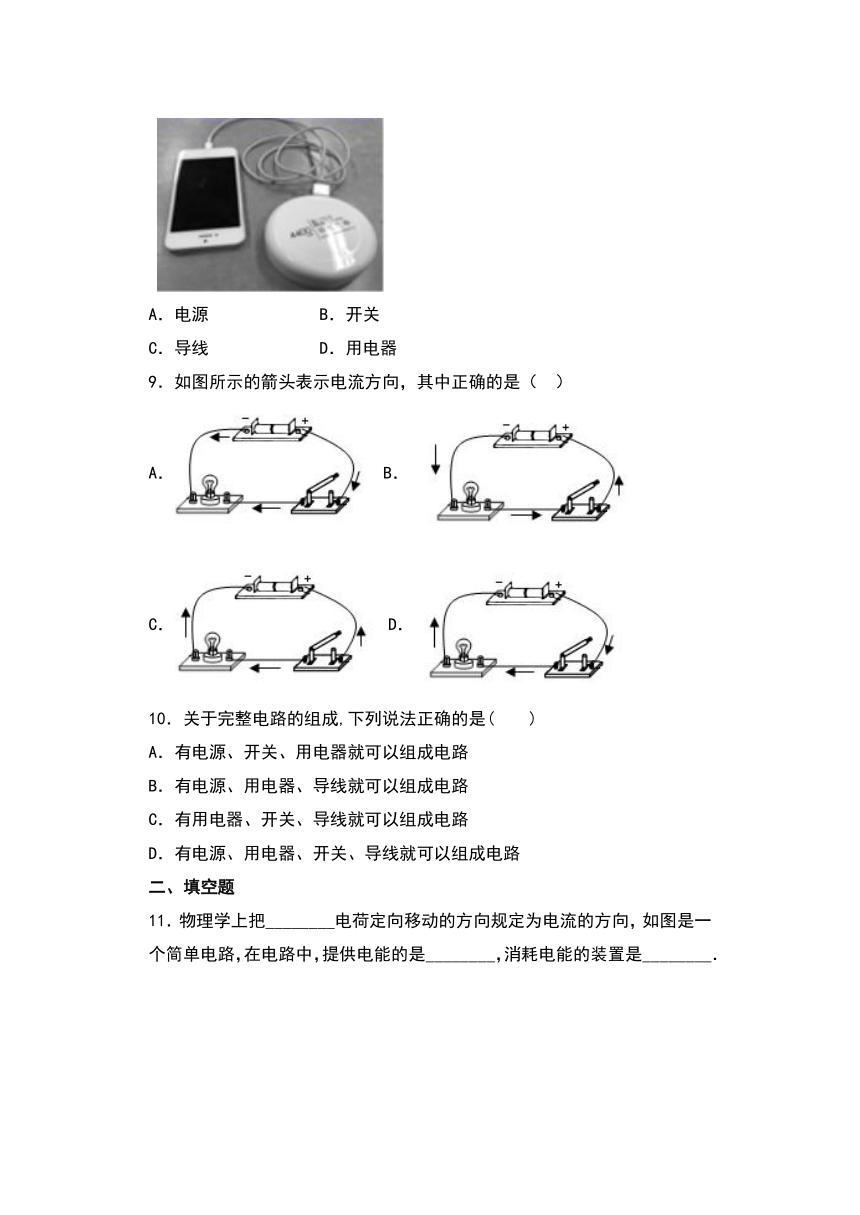

8．如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的
A．电源
B．开关
C．导线
D．用电器
9．如图所示的箭头表示电流方向，其中正确的是（
）
A．B．
C．D．
10．关于完整电路的组成,下列说法正确的是(
)
A．有电源、开关、用电器就可以组成电路
B．有电源、用电器、导线就可以组成电路
C．有用电器、开关、导线就可以组成电路
D．有电源、用电器、开关、导线就可以组成电路
二、填空题
11．物理学上把________电荷定向移动的方向规定为电流的方向，如图是一个简单电路，在电路中，提供电能的是________，消耗电能的装置是________．
12．物理学中，把________电荷定向移动的方向规定为电流方向；按照这个规定．金属导体中的电流方向与自由电子定向移动方向________（选填“相同“或“相反”）．
13．如图所示，拿一根毛皮擦过的橡胶棒接触不带电的验电器A，使A带电，然后用一根有绝缘柄的金属棒把验电器A和不带电的验电器B连接起来，这时B将带_____电（选填“正”或“负”）；在连接的瞬间，金属棒中电流的方向_____（选填“由A至B”或“由B至A”）．
14．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点．只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶．这车钥匙其实就是一个_____．给电动车充电时，电瓶相当于_____（电源/用电器），正常行驶时，电动车将_____能转化为_____能．
15．如图所示，某课外兴趣小组做水果电池实验中，发光二极管可以发光．已知发光二极管的左边引脚是正极，则这个水果电池中，铜片相当于电源的
________极，锌片相当于电源的
________极，在这个水果电池的外部，电子从
________片流向
________片（选填“铜”或“锌”）．
16．电路中要有持续电流应满足两个条件，一是电路中必需有
，二是电路必须是
．
17．说出下列设备工作时能的转化．
(1)电炉：____________________________
(2)蓄电池对外供电:____________________
18．一个完整的电路是由提供电能的
_________、消耗电能的_________、控制电路通断的
________和提供电的流动路径的
_______四部分组成的．
19．在学习电学时，老师让同学们探究《点亮小灯泡》实验，提供了小灯泡、干电池、导线等器材：
（1）实验中干电池的作用是________
，
导线的作用是________
．
（2）观察小灯泡结构后，老师让同学们只用一根导线就可以点亮小灯泡，同学们设计了如图的电路，小灯泡能够发光的是________图，造成短路的是________图，断路的是________图．
20．指出图中两个电路图中的错误．甲________，乙________．
三、解答题
21．找一只手电筒来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电筒的外壳是用金属制作的，它起了什么作用？
塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图中手电筒的电路图．
答案
1．D
2．C
3．D
4．A
5．C
6．A
7．D
8．A
9．D
10．D
11．正
电源
灯泡
12．正
相反
13．负
由B至A
14．开关
用电器
电
机械
15．正
负
锌
铜
16．电源，通路
18．电源
用电器
开关
导线
19．（1）提供电能；输送电能；（2）A；C；B．
20．没有电源
短路
