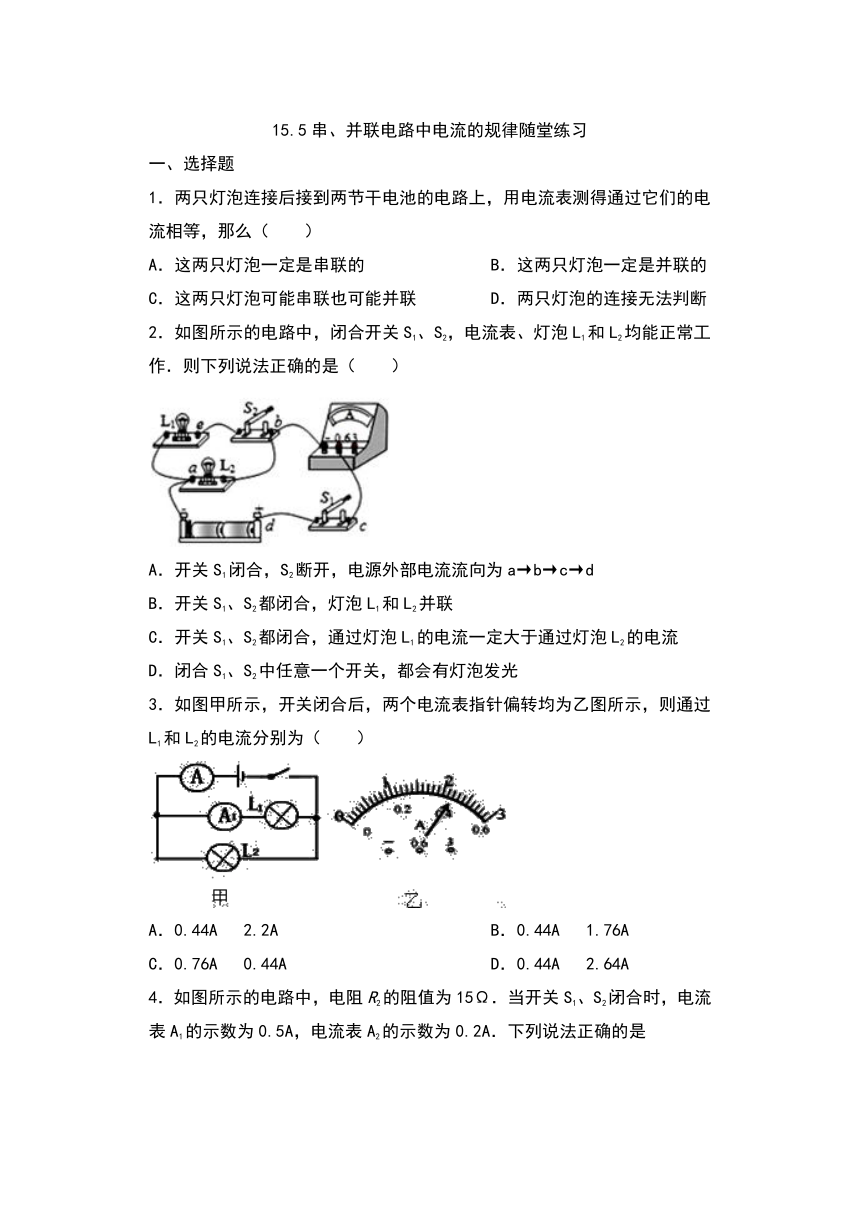

15.5串、并联电路中电流的规律随堂练习
一、选择题
1．两只灯泡连接后接到两节干电池的电路上，用电流表测得通过它们的电流相等，那么（
）
A．这两只灯泡一定是串联的
B．这两只灯泡一定是并联的
C．这两只灯泡可能串联也可能并联
D．两只灯泡的连接无法判断
2．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（　　）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．开关S1、S2都闭合，灯泡L1和L2并联
C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
D．闭合S1、S2中任意一个开关，都会有灯泡发光
3．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（　　）
A．0.44A
2.2A
B．0.44A
1.76A
C．0.76A
0.44A
D．0.44A
2.64A

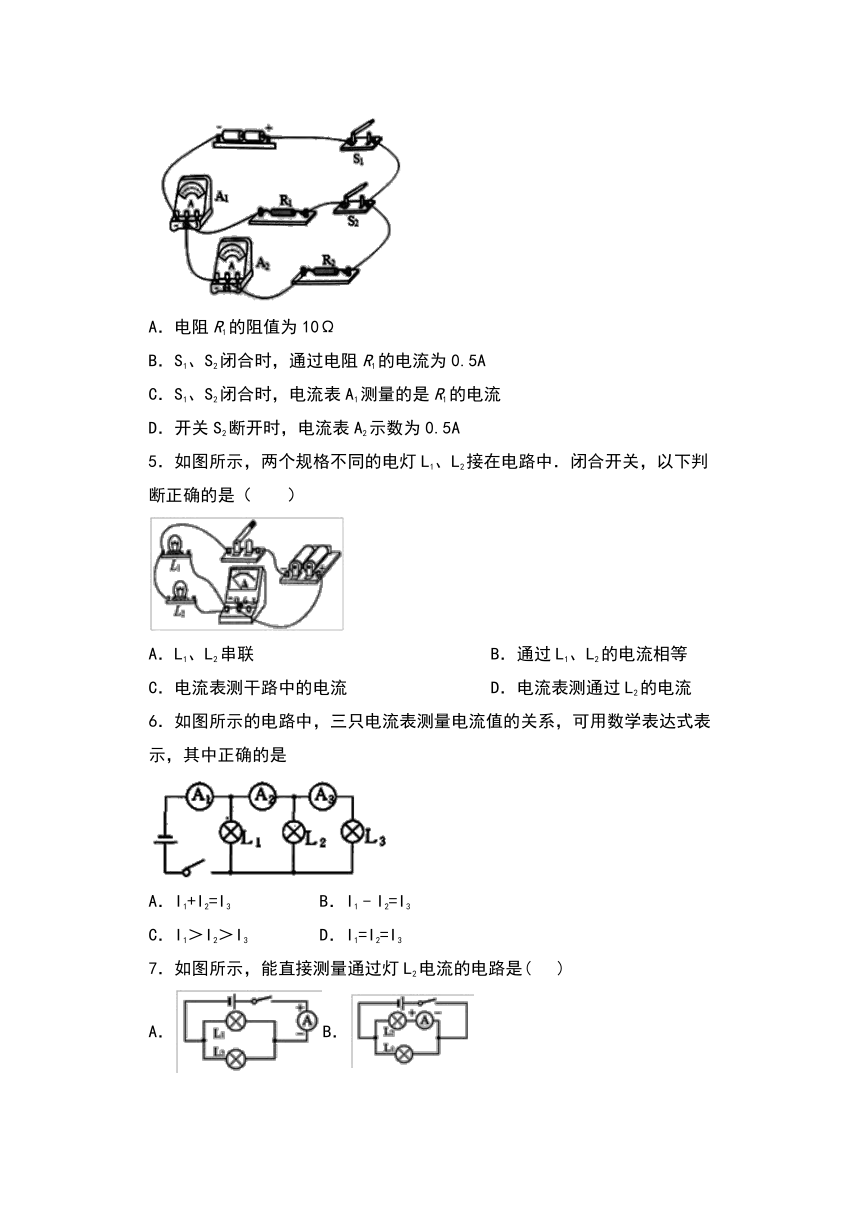

4．如图所示的电路中，电阻R2的阻值为15Ω．当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A．下列说法正确的是
A．电阻R1的阻值为10Ω
B．S1、S2闭合时，通过电阻R1的电流为0.5A
C．S1、S2闭合时，电流表A1测量的是R1的电流
D．开关S2断开时，电流表A2示数为0.5A
5．如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（　　）
A．L1、L2串联
B．通过L1、L2的电流相等
C．电流表测干路中的电流
D．电流表测通过L2的电流
6．如图所示的电路中，三只电流表测量电流值的关系，可用数学表达式表示，其中正确的是
A．I1+I2=I3
B．I1﹣I2=I3
C．I1＞I2＞I3
D．I1=I2=I3
7．如图所示，能直接测量通过灯L2电流的电路是(
)
A．B．
C．
D．
8．三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流
A．灯L1最大
B．灯L2最大
C．灯L3最大
D．一样大

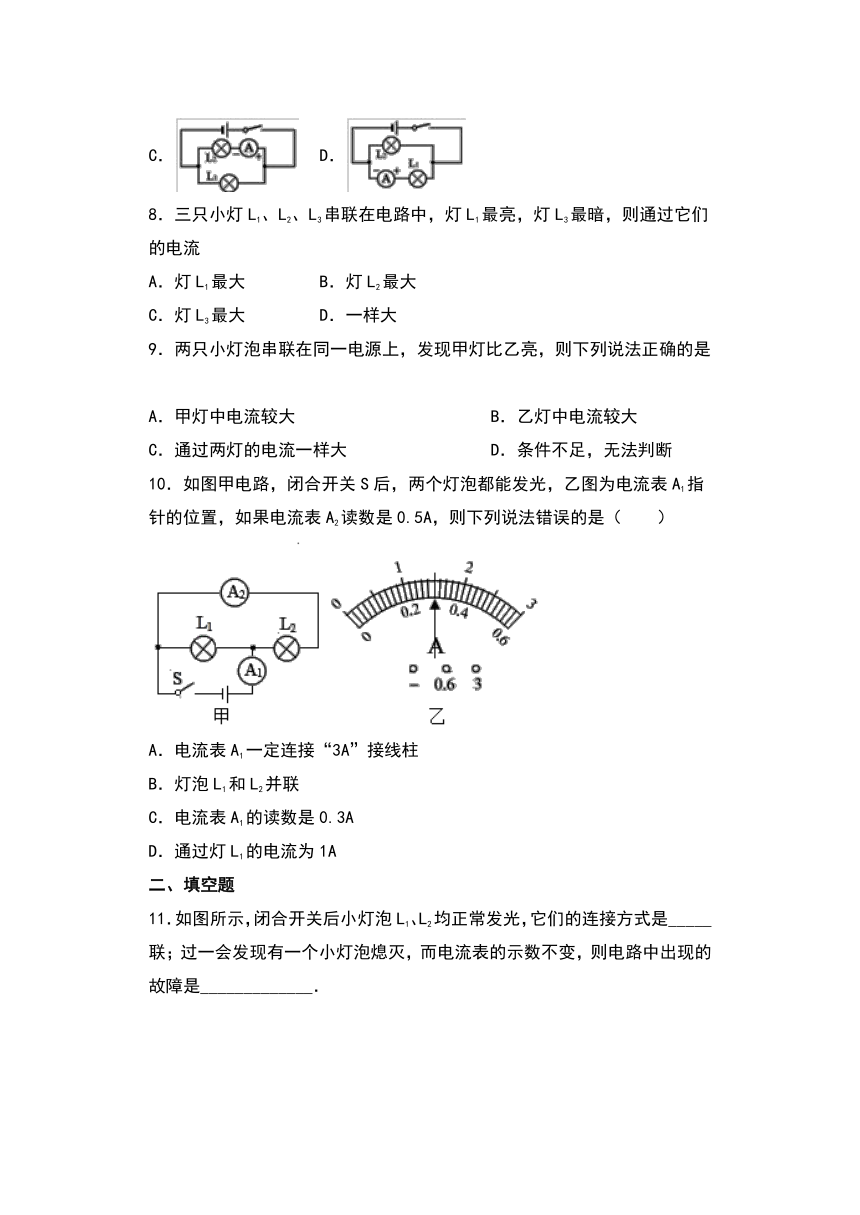

9．两只小灯泡串联在同一电源上，发现甲灯比乙亮，则下列说法正确的是
A．甲灯中电流较大
B．乙灯中电流较大
C．通过两灯的电流一样大
D．条件不足，无法判断
10．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（　　）
A．电流表A1一定连接“3A”接线柱
B．灯泡L1和L2并联
C．电流表A1的读数是0.3A
D．通过灯L1的电流为1A
二、填空题
11．如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是_____联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是_____________．

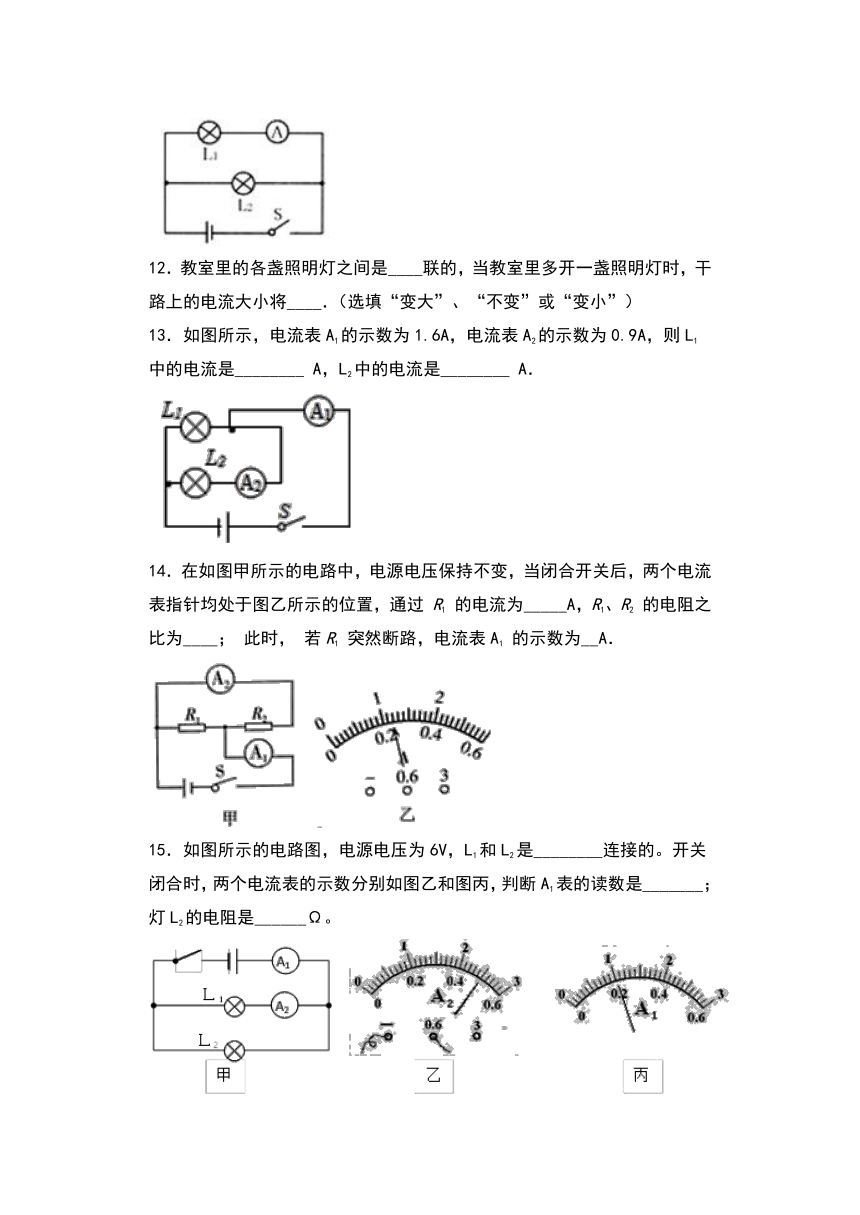

12．教室里的各盏照明灯之间是____联的，当教室里多开一盏照明灯时，干路上的电流大小将____．（选填“变大”、“不变”或“变小”）
13．如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是________
A，L2中的电流是________
A．
14．在如图甲所示的电路中，电源电压保持不变，当闭合开关后，两个电流表指针均处于图乙所示的位置，通过
R1
的电流为_____A，R1、R2
的电阻之比为____；
此时，
若R1
突然断路，电流表A1
的示数为__A．
15．如图所示的电路图，电源电压为6V，L1和L2是________连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A1表的读数是_______；灯L2的电阻是______Ω。
16．如图甲所示电路中的两个电灯是_______联，电流表A1的示数如图乙所示，则A1的示数为___________A，电流表A2的示数为0.9A，则L1中的电流是_________A．
17．在图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡
L1、L2都正常发光；若开关S2断开，则灯泡L1_____，灯泡L2_____（以上两空选填“发光”或“不发光”），电流表示数_____。（选填“变大”或“变小”）
18．如图所示电路中，三只电流表的读数分别为I1、I2和I3，则它们大小的关系是I1_____I2_____I3（选填“＞”、“＜”或“=”）
三、解答题
19．在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流．
(1)她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动．故障的原因可能是___________．
A．某段导线断开
B．某接线柱处接触不良
C．某灯泡被短路
D．电流表被烧坏
(2)她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为_______A．
(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中一次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异．下列分析正确的是__________．
Ia（A）
Ib（A）
Ic（A）
0.16
0.15
0.14
A．可能是因为测量误差造成的
B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中,电流越来越小
20．（探究名称）探究并联电路中电流的关系．
（提出问题）如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？
（设计实验与进行实验）
（1）将如图中元件按要求连接；（L1、L2并联，S控制整个电路，电流表测量L1的电流）
（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；
测量次数
A处的电流IA
B处的电流IB
C处的电流IC
1
0.22
0.12
0.10
2
0.48
0.22
0.26
3
0.55
0.30
0.25
（3）为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当换用不同规格的电灯重做上述实验；
（4）整理器材．
（分析与论证）
（1）在接、拆电路时，开关必须______；
（2）上面设计的表格中存在的不足之处是：______；
（3）表格补充完整后，通过对上面数据的分析，可以得出结论：______．
答案
1．C
2．B
3．B
4．A
5．C
6．C
7．C
8．D
9．C
10．C
11．并
L2断路
12．并
变大
13．0.7
0.9
14．0.96
1：4
0.24
15．并联
1A
12Ω
16．并
1.6
0.7
17．发光
不发光
变小
18．＜
＜
19．B
0.22
A
20．
断开
缺少电流的单位
并联电路中干路电流等于各支路电流之和
