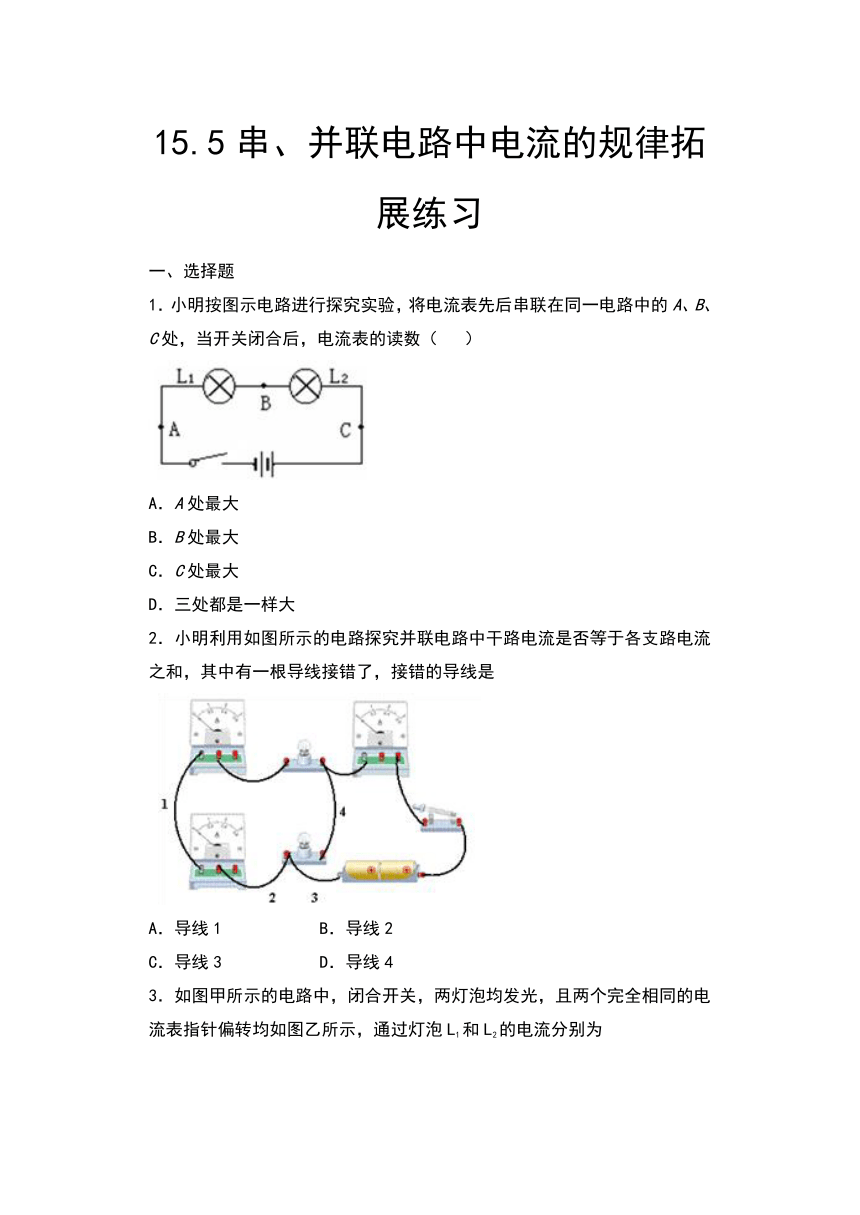

15.5串、并联电路中电流的规律拓展练习
一、选择题
1．小明按图示电路进行探究实验，将电流表先后串联在同一电路中的A、B、C处，当开关闭合后，电流表的读数（
）
A．A处最大
B．B处最大
C．C处最大
D．三处都是一样大
2．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是
A．导线1
B．导线2
C．导线3
D．导线4

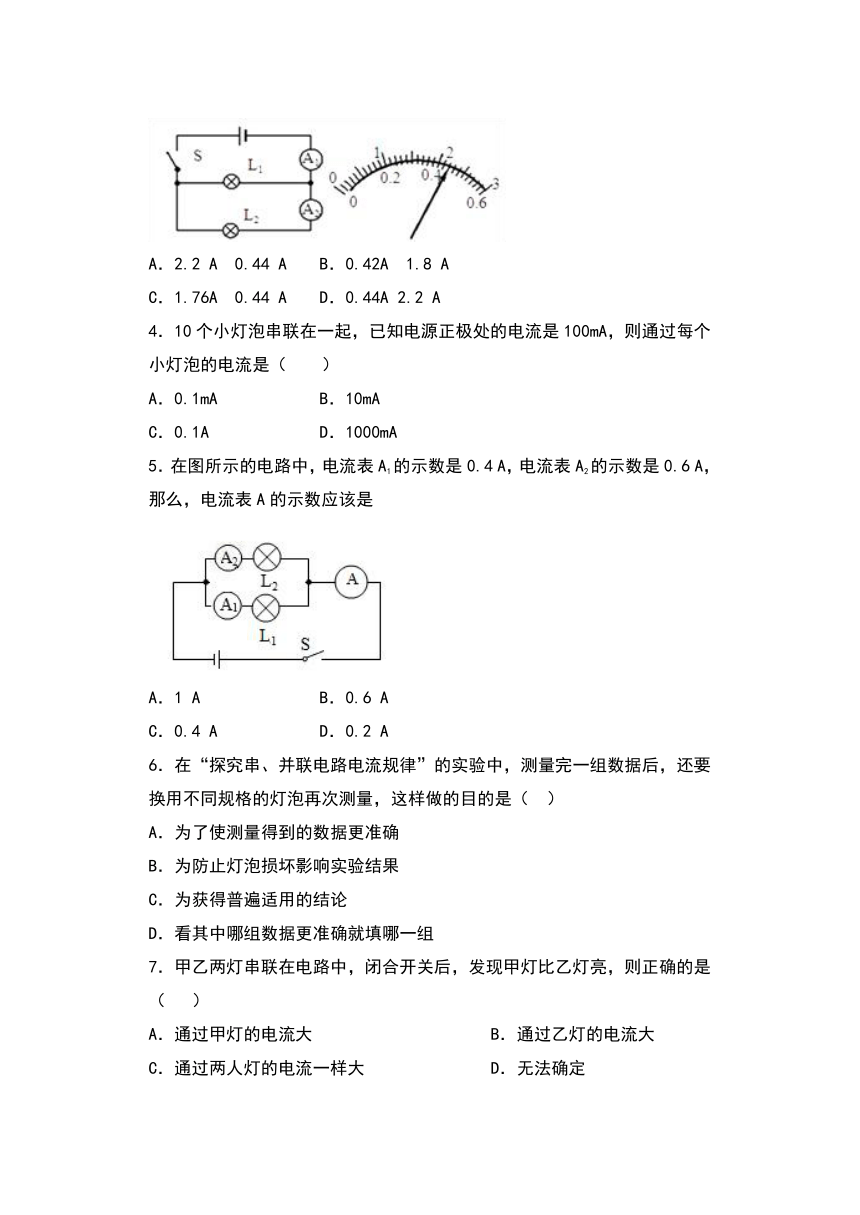

3．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为
A．2.2
A
0.44
A
B．0.42A
1.8
A
C．1.76A
0.44
A
D．0.44A
2.2
A
4．10个小灯泡串联在一起，已知电源正极处的电流是100mA，则通过每个小灯泡的电流是（　　）
A．0.1mA
B．10mA
C．0.1A
D．1000mA
5．在图所示的电路中，电流表A1的示数是0.4
A，电流表A2的示数是0.6
A，那么，电流表A的示数应该是
A．1
A
B．0.6
A
C．0.4
A
D．0.2
A
6．在“探究串、并联电路电流规律”的实验中，测量完一组数据后，还要换用不同规格的灯泡再次测量，这样做的目的是（
）
A．为了使测量得到的数据更准确
B．为防止灯泡损坏影响实验结果
C．为获得普遍适用的结论
D．看其中哪组数据更准确就填哪一组
7．甲乙两灯串联在电路中，闭合开关后，发现甲灯比乙灯亮，则正确的是（
）
A．通过甲灯的电流大
B．通过乙灯的电流大
C．通过两人灯的电流一样大
D．无法确定

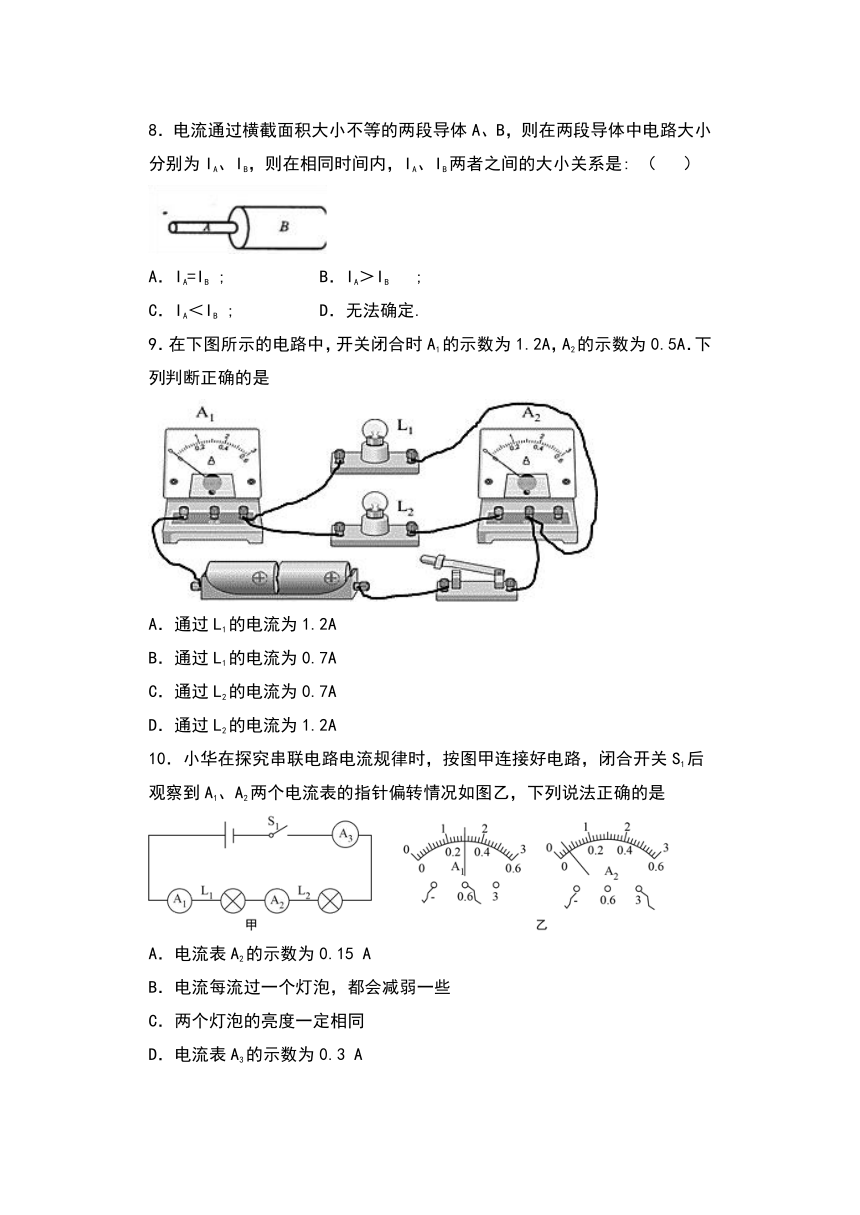

8．电流通过横截面积大小不等的两段导体A、B，则在两段导体中电路大小分别为IA、IB，则在相同时间内，IA、IB两者之间的大小关系是:
（
）
A．IA=IB
;
B．IA＞IB
;
C．IA＜IB
;
D．无法确定.
9．在下图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A．下列判断正确的是
A．通过L1的电流为1.2A
B．通过L1的电流为0.7A
C．通过L2的电流为0.7A
D．通过L2的电流为1.2A
10．小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙，下列说法正确的是
A．电流表A2的示数为0.15
A
B．电流每流过一个灯泡，都会减弱一些
C．两个灯泡的亮度一定相同
D．电流表A3的示数为0.3
A
二、填空题

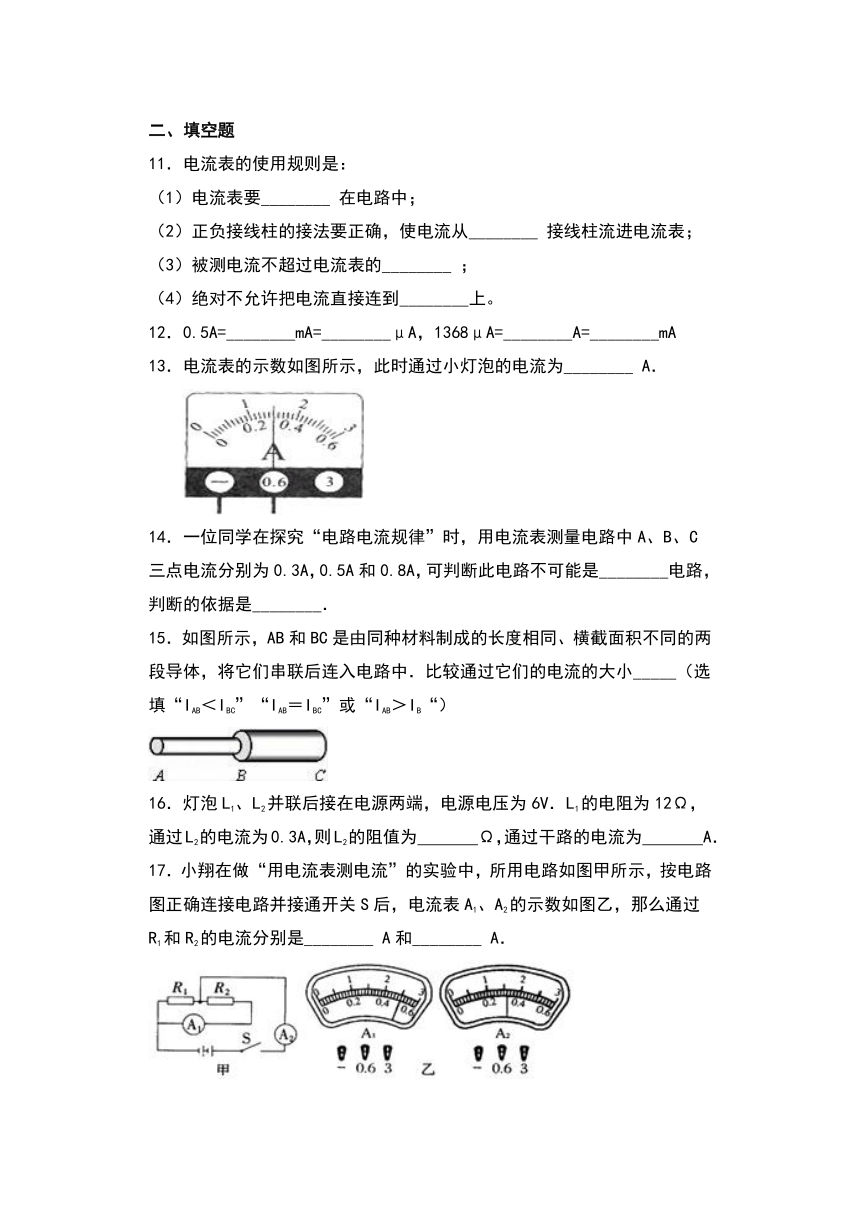

11．电流表的使用规则是：
（1）电流表要________
在电路中；
（2）正负接线柱的接法要正确，使电流从________
接线柱流进电流表；
（3）被测电流不超过电流表的________
；
（4）绝对不允许把电流直接连到________上。
12．0.5A=________mA=________μA，1368μA=________A=________mA
13．电流表的示数如图所示，此时通过小灯泡的电流为________
A．
14．一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3A，0.5A和0.8A，可判断此电路不可能是________电路，判断的依据是________．
15．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小_____（选填“IAB＜IBC”“IAB＝IBC”或“IAB＞IB“）
16．灯泡L1、L2并联后接在电源两端，电源电压为6V．L1的电阻为12Ω，通过L2的电流为0.3A，则L2的阻值为
Ω，通过干路的电流为
A．
17．小翔在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的示数如图乙，那么通过R1和R2的电流分别是________
A和________
A．
18．如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是：______；通过灯L1的电流是：___；通过灯L2的电流是：____________.
19．如图甲所示的电路图，
和是__________连接的（选填“串”或“并”）．开关闭合时，两个电流表的示数分别如图乙和图丙，判断表的读数是__________
；流过灯的电流大小是__________
．
三、解答题
20．如图在探究并联电路电流规律的实验中，图甲是实验的电路图．
（1）电流表应________（选填“串联”或“并联”）在被测电路中且必须使电流从________接线柱流入，从________接线柱流出．
（2）小明同学在测量
处的电流时，闭合开关前，发现电流表的指针偏转如图乙所示，原因是________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________
A．
（3）下表是小亮同学在实验中用两盏规格相同的小灯泡，得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处：
A点电流
IA
B点电流
IB
C点电流
IC
0.16A
0.16A
0.32A
①________；
②________．
21．三个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”．所接电路图如图甲所示．
（1）在连接电路时，开关应该________；
（2）第一小组的同学实验时根据电流表A1指针偏转角度较A2小，如图乙所示，他们判断“串联电路中各处的电流不等”．请你指出造成他判断错误的原因是：________．
（3）第二小组的同学闭合电路后发现：灯L2的亮度比灯L1的亮度大．则下列说法正确的是_____；
A．灯L2中的电流较大，所以L2更亮
B．电流从电源正极出来先通过灯L2，
所以L2更亮
C．两灯中的电流相等，亮度不同是由于两灯规格不同所致
（4）第三小组同学闭合开关S后，发现灯L1发光，L2不发光．对此现象，同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小；④灯L2也工作，但L2的电压比L1的电压小．以上猜想可能的有________（选填序号）．
答案
1．D
2．C
3．C
4．C
5．A
6．C
7．C
8．A
9．B
10．D
11．串联
正
量程
电源
12．500
5×105
1.386×10﹣3
1.386
13．0.3
14．串联
电路中各处电流不相等
15．IAB=IBC
16．20；0.8
17．1.1
0.5
18．1.2A；0.96A；0.24A．
19．
并
或
或
20．串联
从“”接线柱流入
从“”接线柱流出
电流表的“”、“”接线柱接反了
0.24
用了两个规格相同的灯泡
只测量了一组数据
21．（1）断开；（2）电流表所选量程不同；（3）C；（4）②④
