2020年秋人教版九年级物理随堂练——15.5串、并联电路中电流的规律提升练习（含答案）

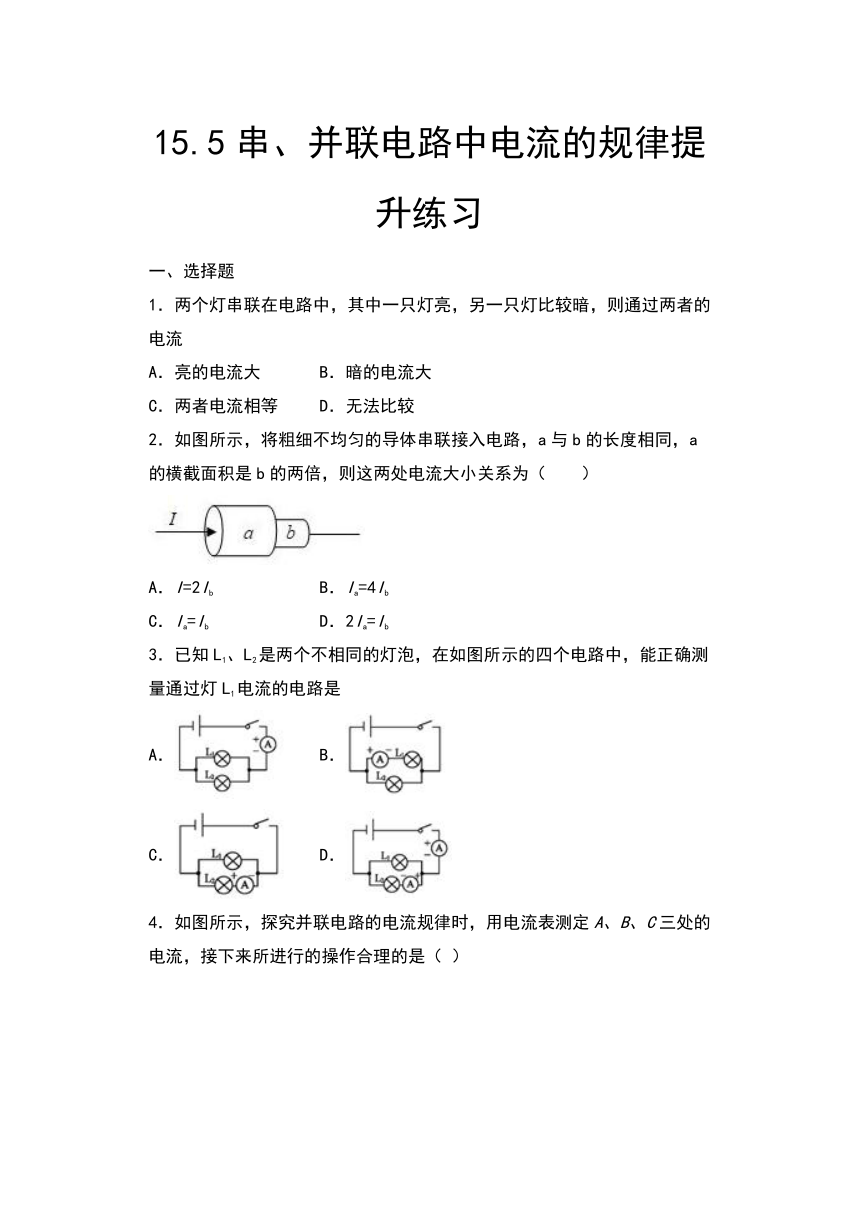

15.5串、并联电路中电流的规律提升练习
一、选择题
1．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大
B．暗的电流大
C．两者电流相等
D．无法比较
2．如图所示，将粗细不均匀的导体串联接入电路，a与b的长度相同，a的横截面积是b的两倍，则这两处电流大小关系为（　　）
A．I=2Ib
B．Ia=4Ib
C．Ia=Ib
D．2Ia=Ib
3．已知L1、L2是两个不相同的灯泡，在如图所示的四个电路中，能正确测量通过灯L1电流的电路是
A．
B．
C．
D．

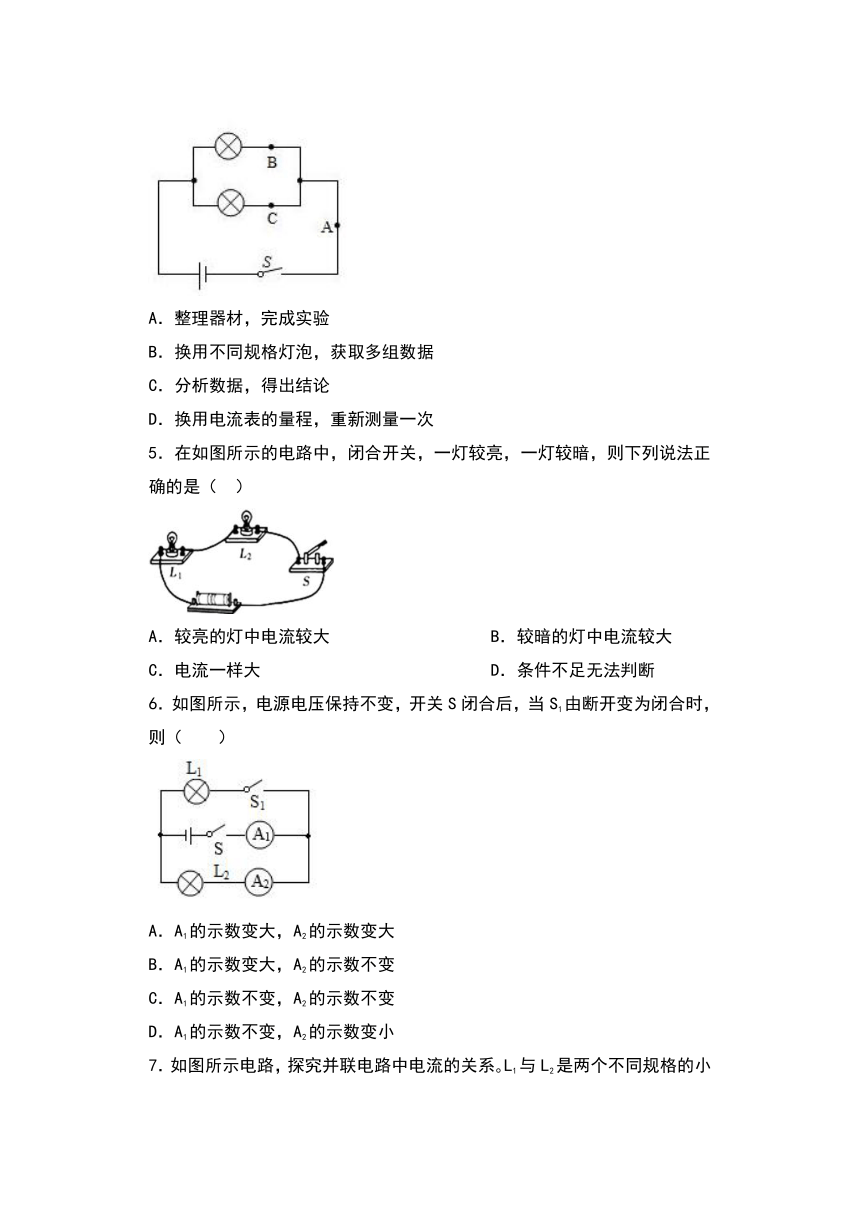

4．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（
）
A．整理器材，完成实验
B．换用不同规格灯泡，获取多组数据
C．分析数据，得出结论
D．换用电流表的量程，重新测量一次
5．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（
）
A．较亮的灯中电流较大
B．较暗的灯中电流较大
C．电流一样大
D．条件不足无法判断
6．如图所示，电源电压保持不变，开关S闭合后，当S1由断开变为闭合时，则（　　）
A．A1的示数变大，A2的示数变大
B．A1的示数变大，A2的示数不变
C．A1的示数不变，A2的示数不变
D．A1的示数不变，A2的示数变小

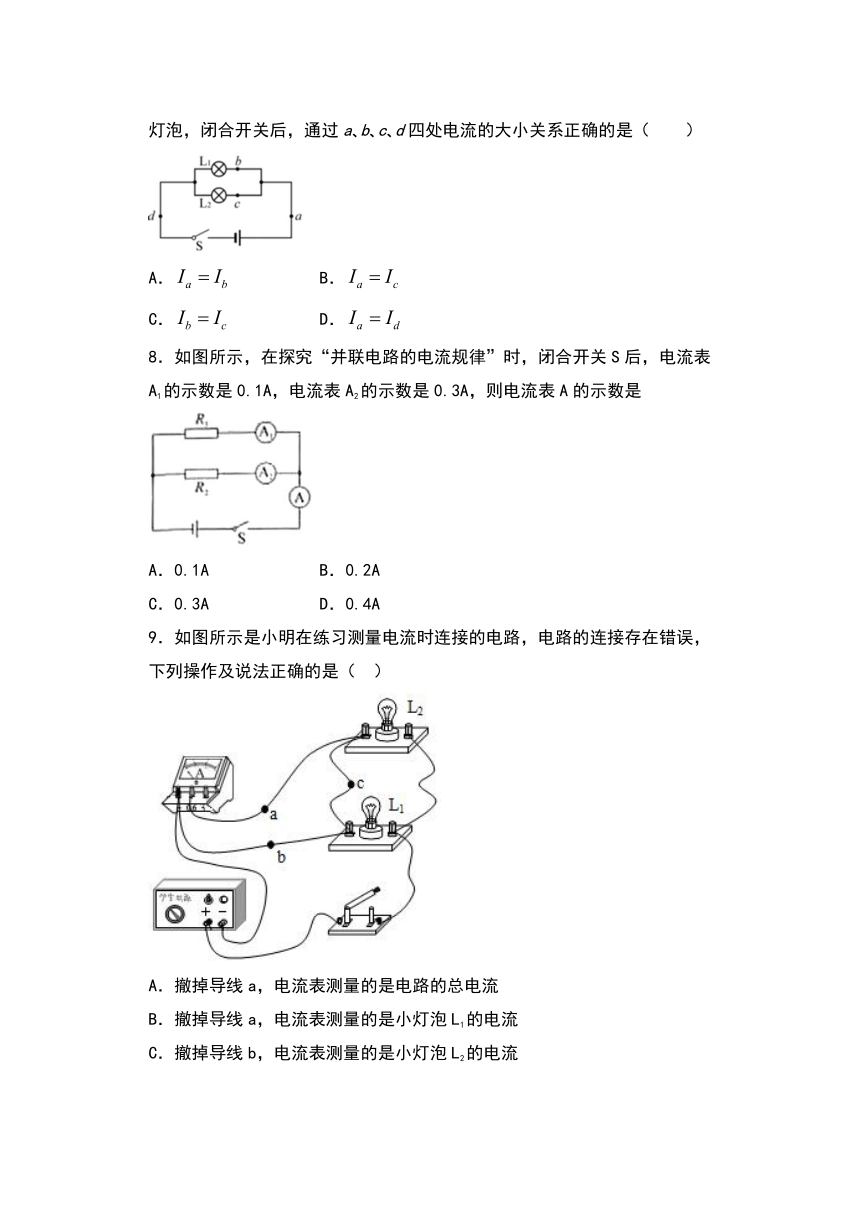

7．如图所示电路，探究并联电路中电流的关系?L1与L2是两个不同规格的小灯泡，闭合开关后，通过a?b?c?d四处电流的大小关系正确的是（　　）
A．
B．
C．
D．
8．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是
A．0.1A
B．0.2A
C．0.3A
D．0.4A
9．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（
）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流

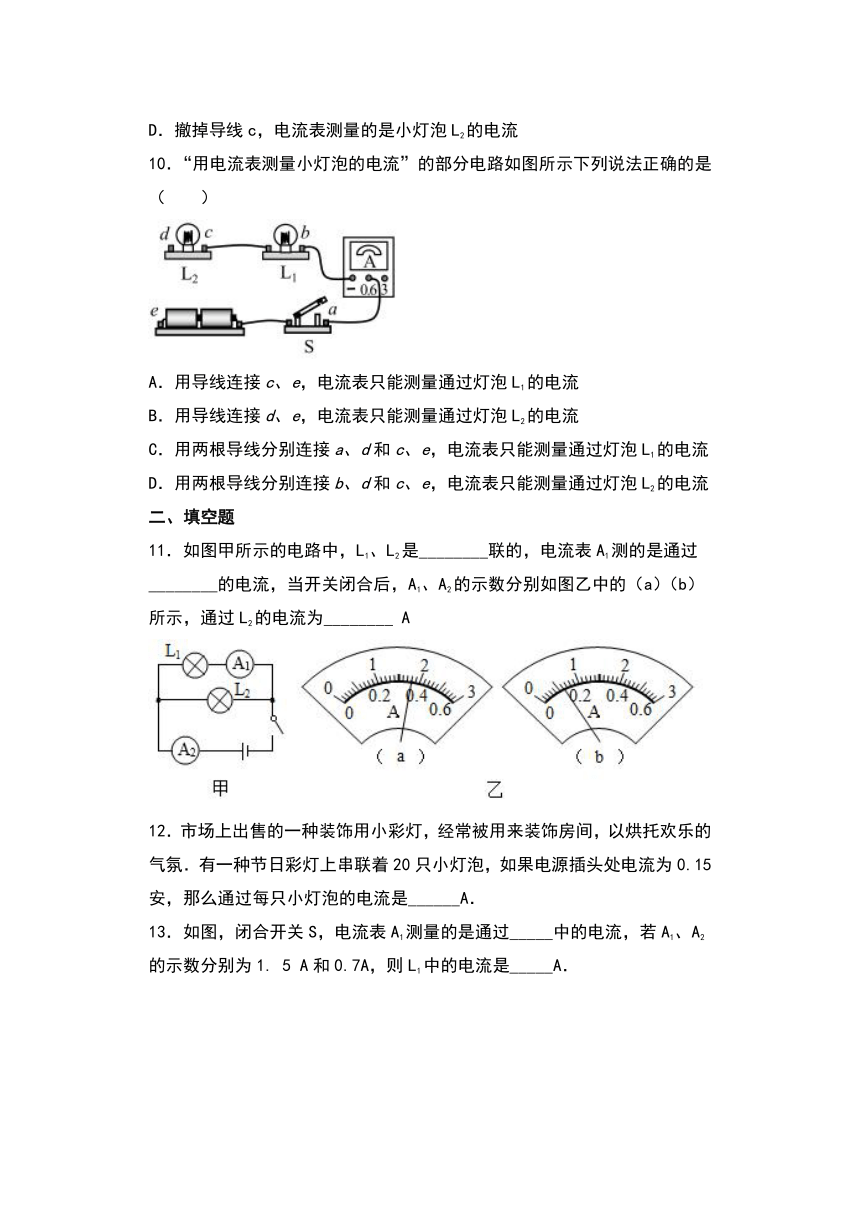

10．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（　　）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
二、填空题
11．如图甲所示的电路中，L1、L2是________联的，电流表A1测的是通过________的电流，当开关闭合后，A1、A2的示数分别如图乙中的（a）（b）所示，通过L2的电流为________
A
12．市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛．有一种节日彩灯上串联着20只小灯泡，如果电源插头处电流为0.15安，那么通过每只小灯泡的电流是______A．
13．如图，闭合开关S，电流表A1测量的是通过_____中的电流，若A1、A2的示数分别为1.
5
A和0.7A，则L1中的电流是_____A．
14．如图所示，电流表A1、A2和A3的
示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是______A,
L2的电流
是__________A,
L3的电流是_____A．
15．如图甲所示的电路中，L1与L2是__联的．开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为__A，通过L2的电流为____A．
16．为方便黑夜开灯，家中可安装一种带有指示灯的开关，如甲图所示，这种开关是由一个指示灯和一个开关S构成。将该开关和照明灯连入电路，如乙图所示。当开关S断开时，照明灯不发光、指示灯发光；当开关S闭合时，电路中的照明灯正常发光、指示灯不发光。
（1）乙图的L1和L2中表示指示灯的是_____。
（2）当开关S断开时，两个灯中的电流情况I1_____I2（填“＞”“=”或“＜”）。
17．如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为________
mA．
18．如图，小佳通过实验测得A、B、C三处电流大小，请你帮助小佳得出实验结论：串联电路中各处电流_________
19．小乐所在的实验小组探究电路中电流的关系，他们设计的电路如图甲所示。
（1）在连接电路的过程中，开关应该_____，目的是_____。
（2）电流表应_____（选填“串联”或“并联”）在被测电路中，若要测量干路电流，则电流表应接在图甲中的_____（选填“A”
“B
”或“C
”）处。
（3）他们进行多次实验后，测出A、B、C三处的电流如下表：
实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
通过分析，得出的结论是：在并联电路中，_____。在实验中要进行多次测量，多次测量的目的是_____（选填序号）。
A．减小误差
B．使结论更具普遍性
（4）下表是小乐所在的实验小组在实验中得到的实验数据，他们归纳出：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出该探究过程的两点不妥之处：
A点的电流IA/A
B点的电流IB/A
C点的电流IC/A
0.16
0.16
0.32
①_____；②_____。
（5）在实验过程中他们连接了如图乙所示的电路，闭合开关后，观察到L2_____（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：_____（写出一条即可）。
（6）请在图乙上只改动一根导线，符合L1、L2并联，电流表A1测灯L1的电流，电流表A2测灯L2的电流，电流表A3测干路电流，开关控制所有用电器。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不能交叉）。
20．下面是小乐实验小组在探究“串联电路电压的规律”实验过程。
（1）按如图甲所示的电路图连接电路，至少需要_____根导线。
（2）如果某个组员在实验过程中发现电压表出现了如图乙所示的现象，请你分析他在实验时出现问题的原因：_____。
（3）如图丙所示，则灯L1两端的电压是_____V；若电源电压为3
V，则L2两端的电压是
_____V。
（4）测L2两端的电压时，小乐为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。小乐用上面的方法能否测出L2两端的电压？_____，因为：_____。
（5）闭合开关，若电压表有示数，两灯都不亮，则电路故障可能是_____。（假设故障只发生在L1或L2处）。
（6）排除所有故障，实验小组更换不同规格的灯泡后多次实验，将实验数据记录在下表中，分析表中数据可以得出初步结论：_____。
实验序号
UAB（V）
UBC（V）
UAC（V）
1
0.5
2.5
3
2
1.8
1.2
3
3
1.2
1.8
3
答案
1．C
2．C
3．D
4．B
5．C
6．B
7．D
8．D
9．D
10．AC
11．并
L1
0.24
12．0.15
13．干路
0.8
14．0.4
0.5
0.3
15．并
1.84
0.46
16．L1=
17．75
18．都相等
19．断开
保护电路
串联
C
干路电流等于各支路电流之和
B
选用了两个规格相同的灯泡
实验次数少，结论具有偶然性
不发光
电流表A2、L2被短路
20．6
所选的量程太大
1.2
1.8
不能
会使得电压表正负接线柱接反
L1断路
串联电路中，电源两端的电压等于各用电器两端电压之和
试卷第6页，总6页
