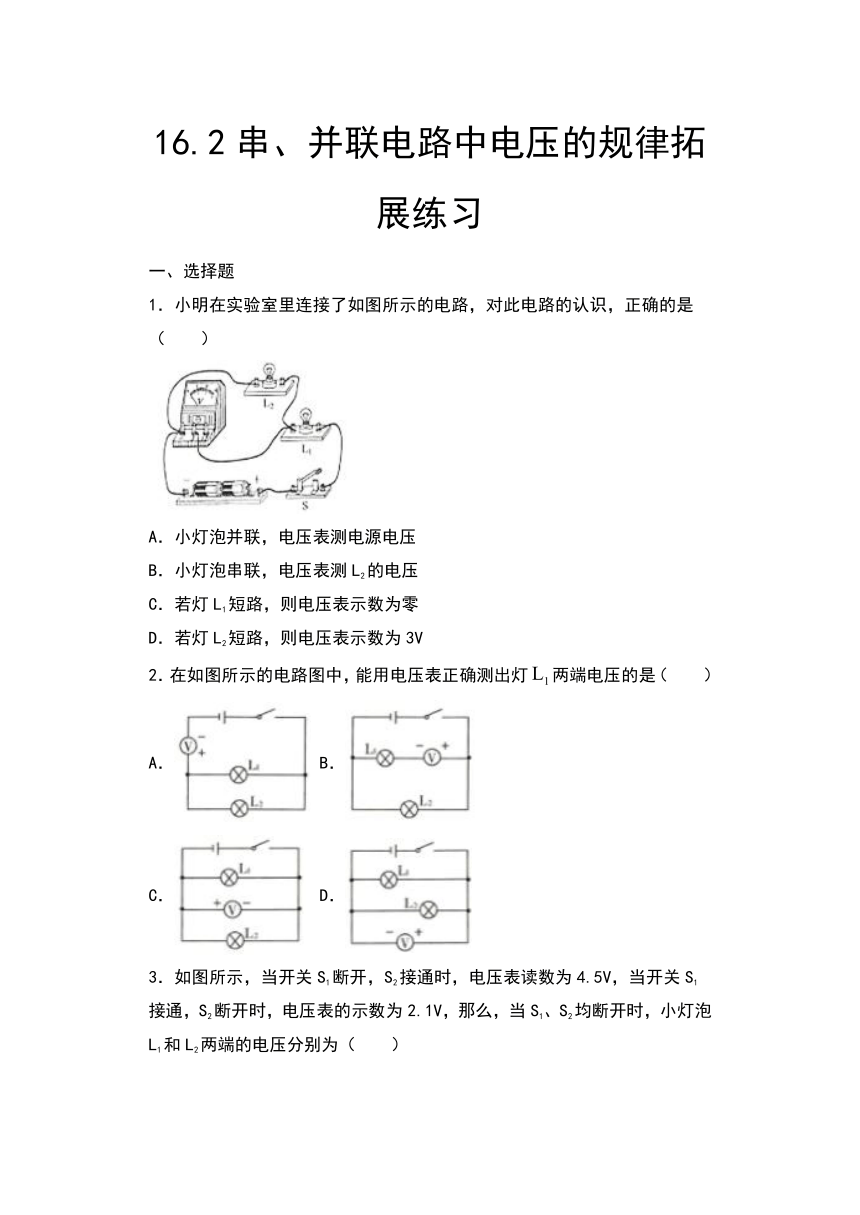

16.2串、并联电路中电压的规律拓展练习
一、选择题
1．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（　　）
A．小灯泡并联，电压表测电源电压
B．小灯泡串联，电压表测L2的电压
C．若灯L1短路，则电压表示数为零
D．若灯L2短路，则电压表示数为3V
2．在如图所示的电路图中，能用电压表正确测出灯两端电压的是（　　）
A．
B．
C．
D．
3．如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（　　）
A．2.1
V?
4.5
V
B．2.4
V?
2.1
V
C．4.5
V?
6.6
V
D．4.5V?
2.1
V

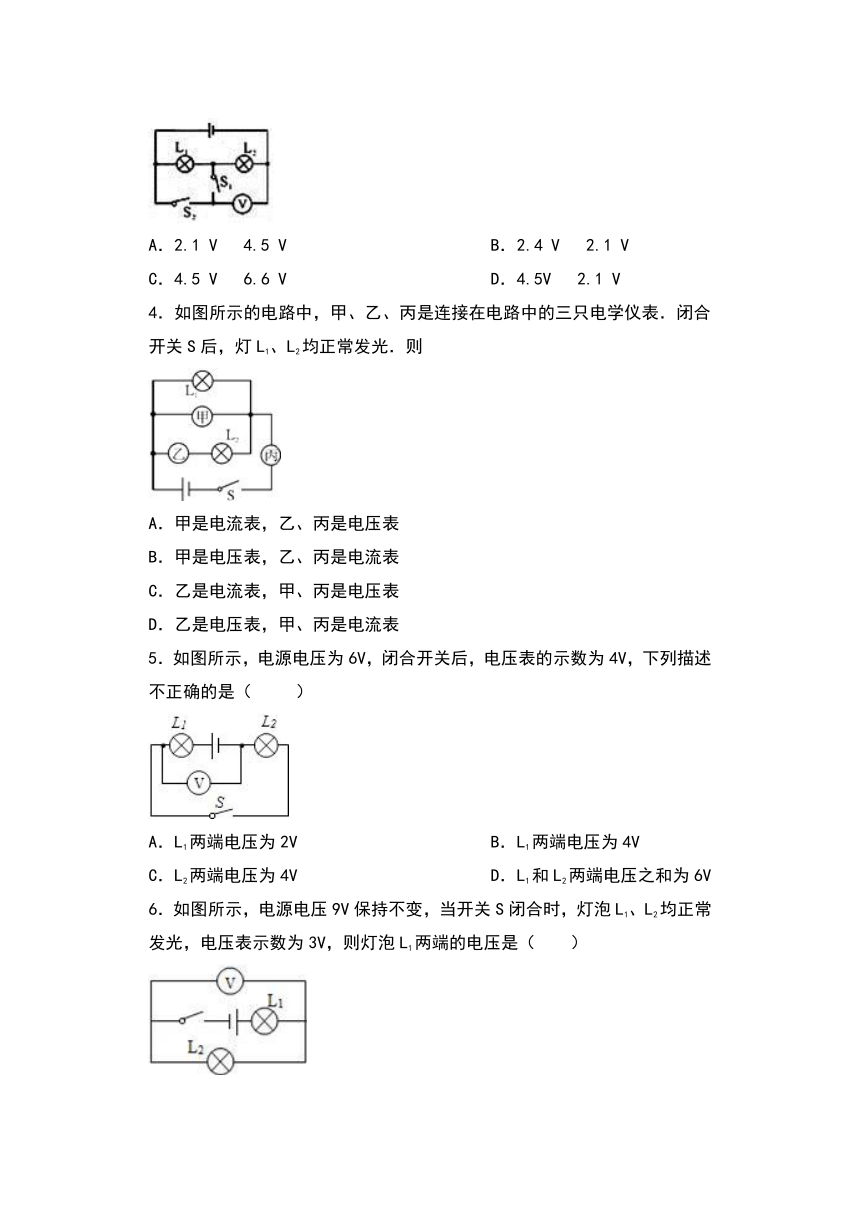

4．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则
A．甲是电流表，乙、丙是电压表
B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表
D．乙是电压表，甲、丙是电流表
5．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（??
）
A．L1两端电压为2V
B．L1两端电压为4V
C．L2两端电压为4V
D．L1和L2两端电压之和为6V
6．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（　　）
A．3V
B．6V
C．4.5V
D．9V

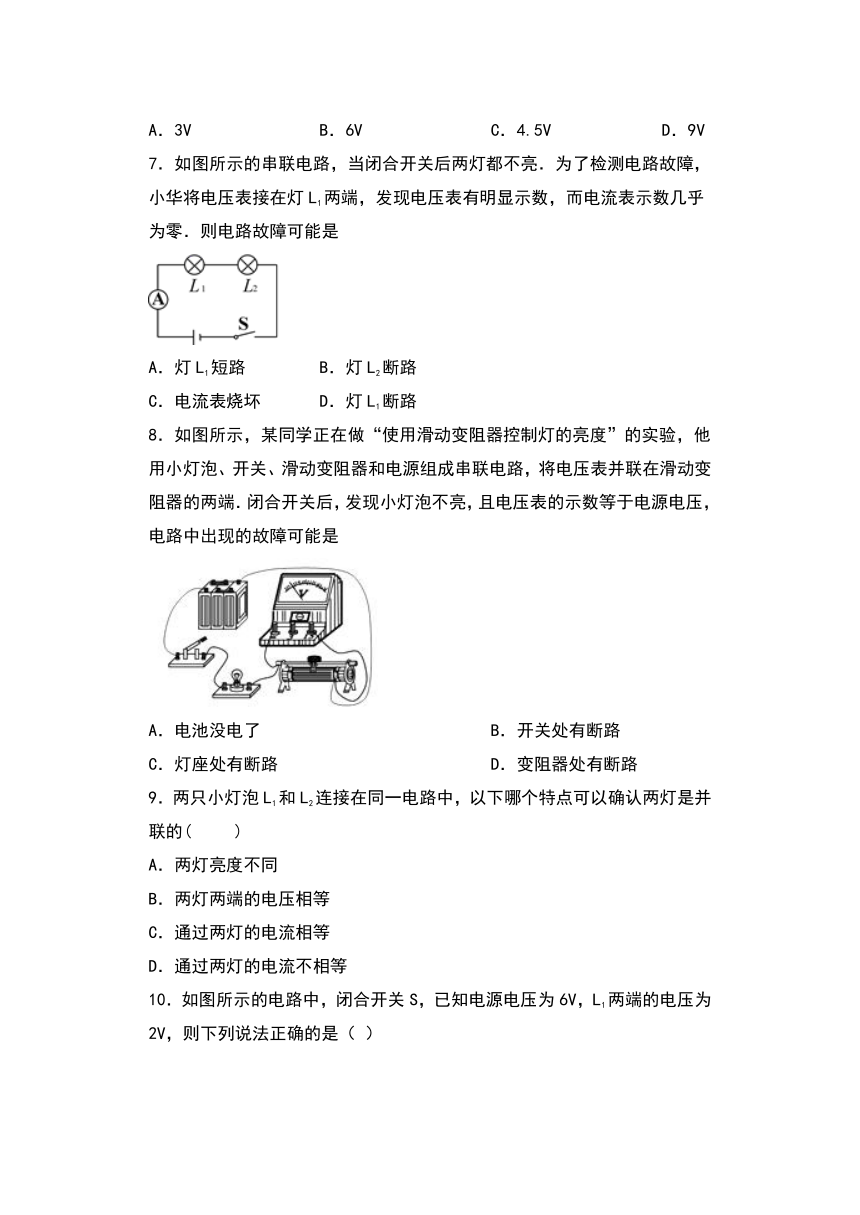

7．如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是
A．灯L1短路
B．灯L2断路
C．电流表烧坏
D．灯L1断路
8．如图所示，某同学正在做“使用滑动变阻器控制灯的亮度”的实验，他用小灯泡、开关、滑动变阻器和电源组成串联电路，将电压表并联在滑动变阻器的两端．闭合开关后，发现小灯泡不亮，且电压表的示数等于电源电压，电路中出现的故障可能是
A．电池没电了
B．开关处有断路
C．灯座处有断路
D．变阻器处有断路
9．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的(
)
A．两灯亮度不同
B．两灯两端的电压相等
C．通过两灯的电流相等
D．通过两灯的电流不相等
10．如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（
）
A．电压表的示数为2V
B．电压表的示数为4V
C．电压表的示数为6V
D．电压表的示数为10V
二、填空题
11．如图所示电路，电源电压为3V，小灯泡
L1和L2的连接方式为_______联；L1两端的电压为______V；若L1损坏，则L2
_____（填“能”或“不能”）正常发光．
12．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2
V，则L1两端的电压为________，L2两端的电压为________．
13．如图甲所示，仅闭合开关S1，电压表示数如图乙；再闭合S2，两电流表的指针均如图丙所示。当S1、S2都闭合时，两灯______联，通过L1的电流为______A，灯L2两端的电压为______V。
14．某新型手电筒由电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U．为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是________联的，手电筒正常工作时通过三粒灯珠的电流___________（相等/不相等），手电筒电池的电压为_________．
15．如图所示电路，当闭合开关后小灯泡不发光。经检查电源完好。为了进一步检查电路元件故障，在小灯泡两端并联一块电压表，再次闭合开关，小灯泡仍然不发光，若电压表有较大示数，则故障原因可能是______；若电压表无示数，则故障原因可能是______（每空只填一个电路元件故障原因即可）。
16．如图所示，电源电压为3V．闭合开关后，小灯泡L1、L2都不亮．小鹭同学用电压表检测后，得出L1断路的结论．其测量结果应该是：Uab=____V，Ubc=____V，Uac=3V．
17．如图所示，电源电压是6V且不变，S闭合后电压表V1示数为2V，则灯L1和灯L2中电阻较大的是__，通过灯L1和灯L2的电流是__（选填“L1”、“L2”或“一样”）大。
18．如图所示电路中，若电源电压为6
V，电压表的示数为2
V，则灯泡L1两端的电压为______V，L2两端的电压为______V．
三、解答题
19．明同学对串联电路电压规律进行了探究
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
（设计与进行实验）
（1）按图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压，得出结论。
（交流与评估）
（1）在拆接电路时，开关必须__________；
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是_______或_______；
（3）小明用上面的方法能否测出L2两端的电压？_______，为什么？_________________；
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是_______________，改进方法_______________。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
20．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示．
（1）闭合开关S后，发现灯L1发光，L2不发光．同学们有以下几种猜想：①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小．以上猜想中正确有
______
（填序号）．
（2）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把
______
接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是
______
．
（3）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压
表示数如图丙所示，为了使实验结果更准确，接下来他应该
______
．
（4）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压UAB、UBC、UAC．下列说法正确的是
______
A．IA＞IB＞IC
B．IA＜IB＜IC
C．UAB=UBC=UAC
D．UAC=UAB+UBC
（5）为了使结论更有普遍性，可采用的方法是：
______
．
A、换用不同规格灯泡多次实验
B、改变电源电压多次实验．
答案
1．B
2．D
3．B
4．B
5．B
6．B
7．D
8．D
9．D
10．A
11．并
3
能
12．4V
2V
13．并
0.34A
6V
14．串
相等
3U
15．小灯泡断路
小灯泡短路
16．3
0
17．L2
一样
18．4
2
19．断开
L1短路
L2断路
不能
电压表正负接线柱接反了
实验次数太少
更换不同的灯泡重复实验
20．②
电流表
电流表指针没有调零
断开开关,电压表换用0?3V量程,然后再进行实验
D
A
