2020年秋人教版九年级物理随堂练——16.4变阻器拓展练习（有答案）

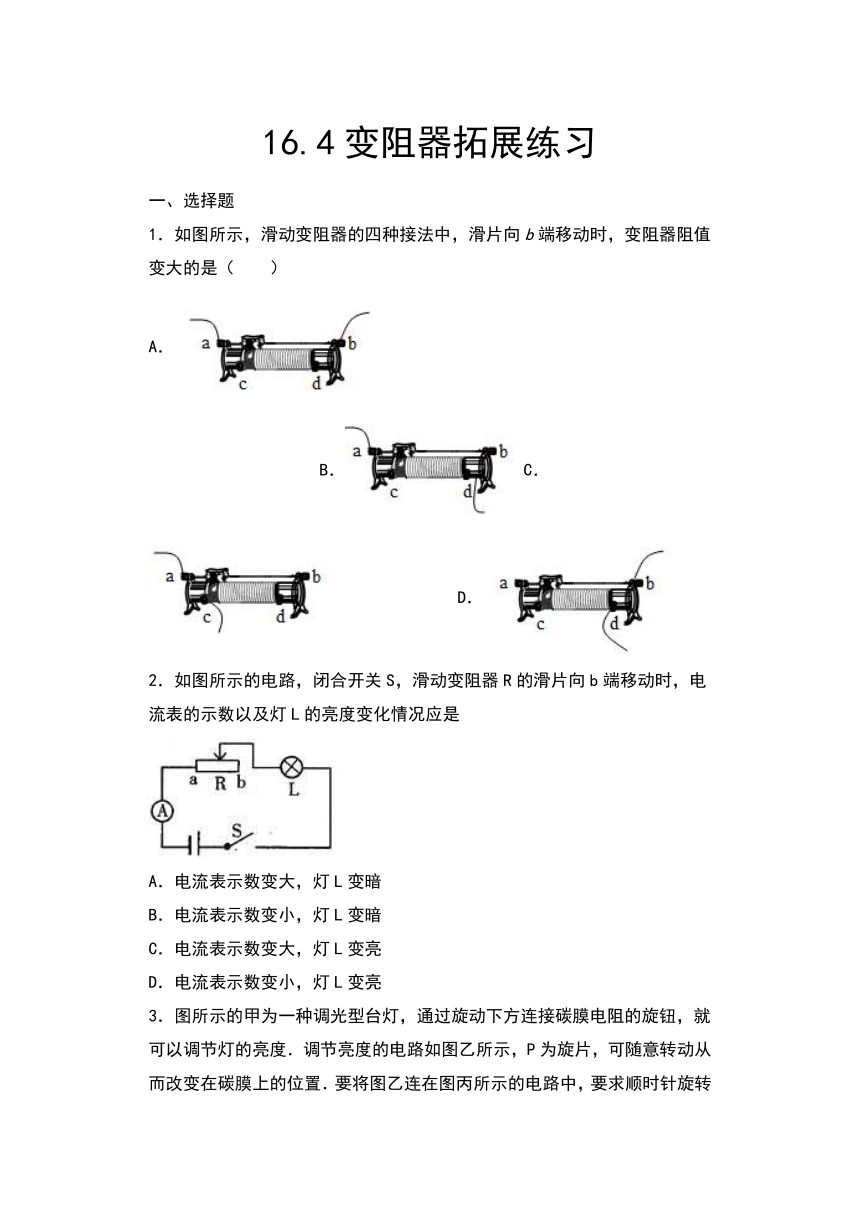

16.4变阻器拓展练习
一、选择题
1．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（　　）
A．
B．C．
D．
2．如图所示的电路，闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是
A．电流表示数变大，灯L变暗
B．电流表示数变小，灯L变暗
C．电流表示数变大，灯L变亮
D．电流表示数变小，灯L变亮

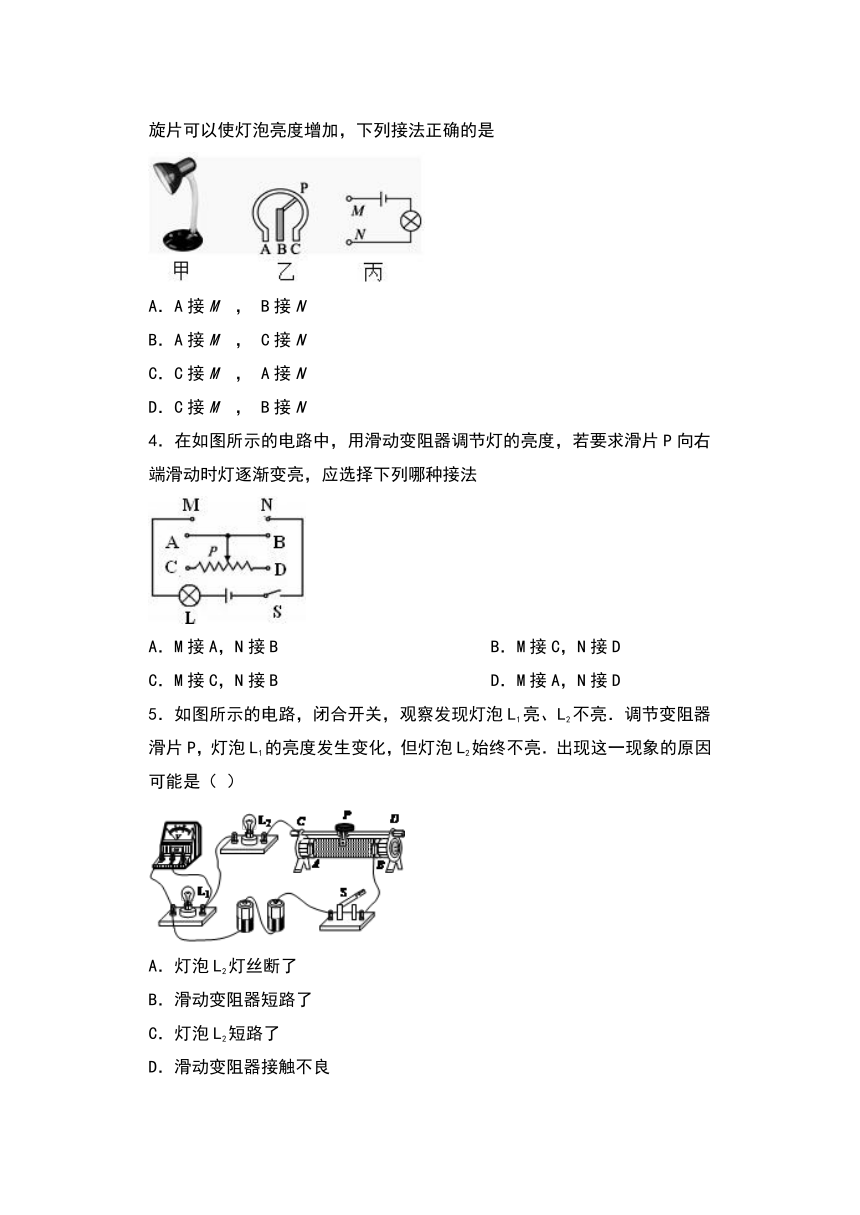

3．图所示的甲为一种调光型台灯，通过旋动下方连接碳膜电阻的旋钮，就可以调节灯的亮度．调节亮度的电路如图乙所示，P为旋片，可随意转动从而改变在碳膜上的位置．要将图乙连在图丙所示的电路中，要求顺时针旋转旋片可以使灯泡亮度增加，下列接法正确的是
A．A接M
，
B接N
B．A接M
，
C接N
C．C接M
，
A接N
D．C接M
，
B接N
4．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法
A．M接A，N接B
B．M接C，N接D
C．M接C，N接B
D．M接A，N接D
5．如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因可能是（
）
A．灯泡L2灯丝断了
B．滑动变阻器短路了
C．灯泡L2短路了
D．滑动变阻器接触不良
6．如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（
）
A．电路中的电阻变大，灯泡变亮
B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗
D．电路中的电阻变小，灯泡变暗
7．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起导线电阻偏大，工作时发热量高甚至烧坏．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是
A．电线的长度
B．电线的横截面积
C．电线的材料
D．电线的温度
8．如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将a、c接入电路，转动旋钮灯泡亮度改变
B．若只将b、c接入电路，转动旋钮灯泡亮度不变
C．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度

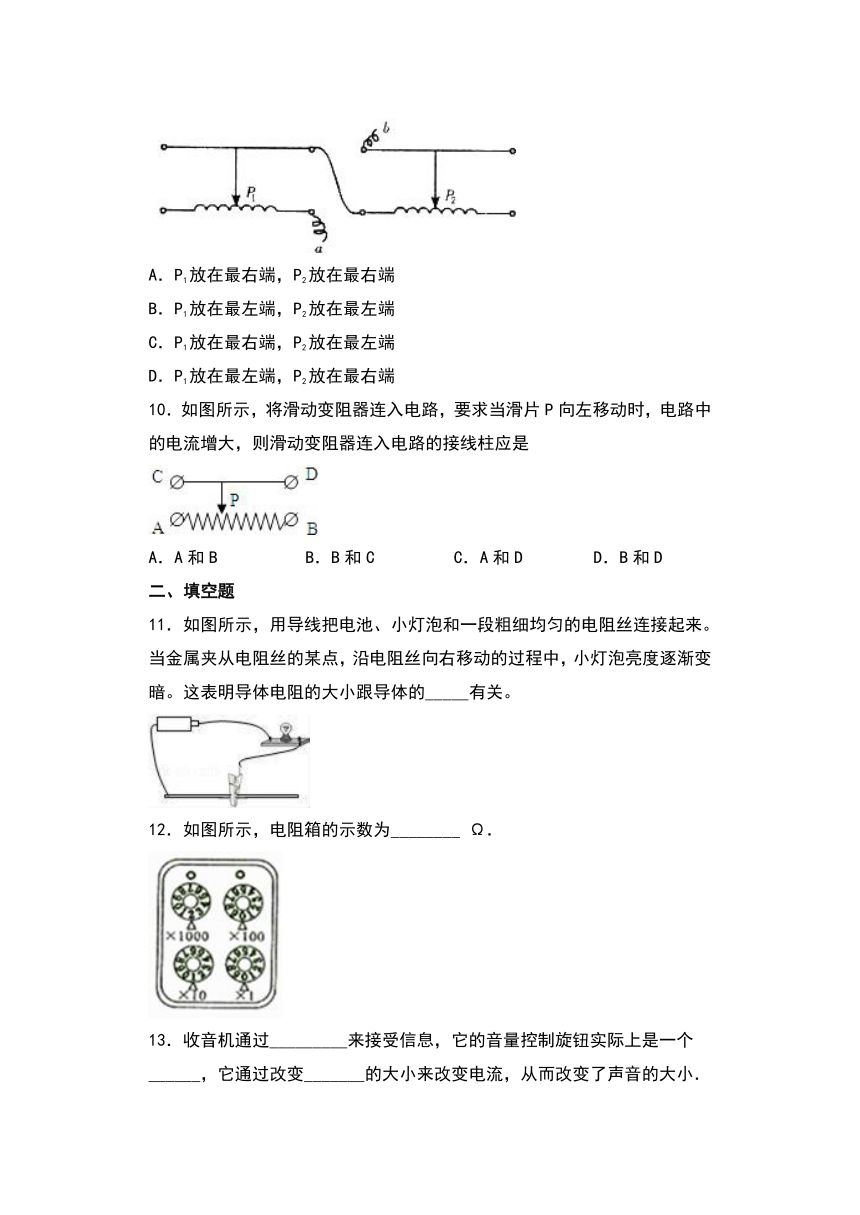

9．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端
10．如图所示，将滑动变阻器连入电路，要求当滑片P向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是
A．A和B
B．B和C
C．A和D
D．B和D
二、填空题
11．如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。这表明导体电阻的大小跟导体的_____有关。
12．如图所示，电阻箱的示数为________
Ω．
13．收音机通过_________来接受信息，它的音量控制旋钮实际上是一个______，它通过改变_______的大小来改变电流，从而改变了声音的大小．
14．滑动变阻器是通过改变_____来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与_____接线柱接在电路的M、N两端．
15．如图所示为滑动变阻器的结构示意图，当C、D接入电路时，该变阻器起
_______作用，当A．B接入电路时，该变阻器起_______作用，将A、C接入电路，闭合开关前，滑片应放在_______端，滑片P向左滑动时，接入电路中的电阻将_______．要使滑片向右移动时，电路中的电流变小，应将_______或_______两个接线柱接入电路．
16．如图所示，其中图（a）、（b）、（c）分别是滑动变阻器的________、________和________．当滑动变阻器的B、C两接线柱接入电路、滑片P向右移动时，连入电路的电阻将________，电路中的电流将________．当将A、B接线柱连入电路、滑片P向右移动时，连入电路的电阻将________，这时滑动变阻器起着________电阻的作用．
17．一个滑动变阻器上标有“50Ω，1．5A”字样，分别表示它的
是50Ω和
是1．5A。
18．变阻器是通过改变电路中电阻线的_____来改变电阻的，如图所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向____（填“左”或“右”）滑动。若此变阻器铭牌标有“20欧姆1安培”字样，表示这个变阻器电阻变化范围是________欧姆，允许通过的最大电流是________安培。滑片P移至中点时接入的阻值RBP=_______欧姆。
三、解答题
19．请回答下列有关滑动变阻器的问题．
（1）写出图甲中各字母所代表的部件名称．
（a）A，B，C，D是________；
（b）E是________，其表面涂有________；
（c）F是________，它的电阻可忽略不计；
（c）G是________
（e）P是________，它与E接触的地方是相连的；
（f）H是________，它是________（填“导体”或“绝缘体”）．
（2）滑动变阻器的工作原理是：通过改变滑动变阻器接入电路的电阻线的________，来改变电阻的大小．
（3）图乙是滑动变阻器的结构示意图．
（a）当A、C两个接线柱接入电路时，则线圈中接入电路的电阻线是：________部分；如果滑动片P向右移动，则接入电路的电阻线变________，接入电路的电阻变________；
（b）如果将C，D两个接线柱接入电路时，相当于一段没有电阻的导线连入电路，将________（填“能”或“不能”）改变电路的电阻；
（c）当A、B两个接线柱接入电路时，不管如何移动滑动片P，电阻线AB始终________（填“全部”或“部分”）接入电路，相当于接入一个定值电阻，也起不到改变电阻的作用；
（d）要把滑动变阻器正确接入电路，且能起到改变电阻的作用，通常有四种接线方法，分别是将________和________、________和________、________和________或________和________接线柱接入电路中．
（4）滑动变阻器的符号是________．
（5）某滑动变阻器的铭牌上标有“电阻200Ω”电流1
A”的字样，其中
“电阻200Ω”表示________；“电流1
A”表示________．
20．电动自行车的调速把手是一个滑动变阻器，它的作用是调节自行车电动机的转速，以实现对电动自行车车速的控制.如图所示是电动自行车电源、开关、电动机、调速把手的结构示意图.调速把手的结构示意图中a、b、c是固定的铜片，d是一根弧形的电阻丝，e是一端固定在b上，另一端固定在d上滑动的铜片.
（1）请将调速把手与它所控制的电动机、电源连成电路.
（2）画出正确连接后的电路图.
（3）怎样调节可使电动机中的电流变大？
答案
1．C
2．B
3．D
4．D
5．C
6．C
7．B
8．C
9．D
10．C
11．长度
12．2010
13．天线
滑动变阻器
接入电路的电阻
14．接入电路中电阻丝的长度
A
15．
导线
定值电阻
B
变小
A、C
A、D
16．实物
结构示意图
符号
减小
增大
不变
固定
17．滑动变阻器的最大阻值；滑动变阻器允许通过的最大电流
18．长度
左
0~20
1
10
19．接线柱
线圈
绝缘层
金属棒
滑动头
滑片
瓷筒
绝缘体
长度
AP
长
大
不能
全部
A、C、A、D、B、C、B、D、、这个变阻器接入电路的最大电阻值是200Ω，电阻的变化范围是0～200Ω、这个变阻器允许通过的最大电流是1A
20．
在图甲中，滑片e右侧部分的电阻丝被连入电路中，当滑片e顺时针旋转时，电阻丝连入电路中的长度变短，电阻变小，电动机中的电流变大
试卷第6页，总6页
