2020年秋人教版九年级物理随堂练——16.2串、并联电路中电压的规律随堂练习（含答案）

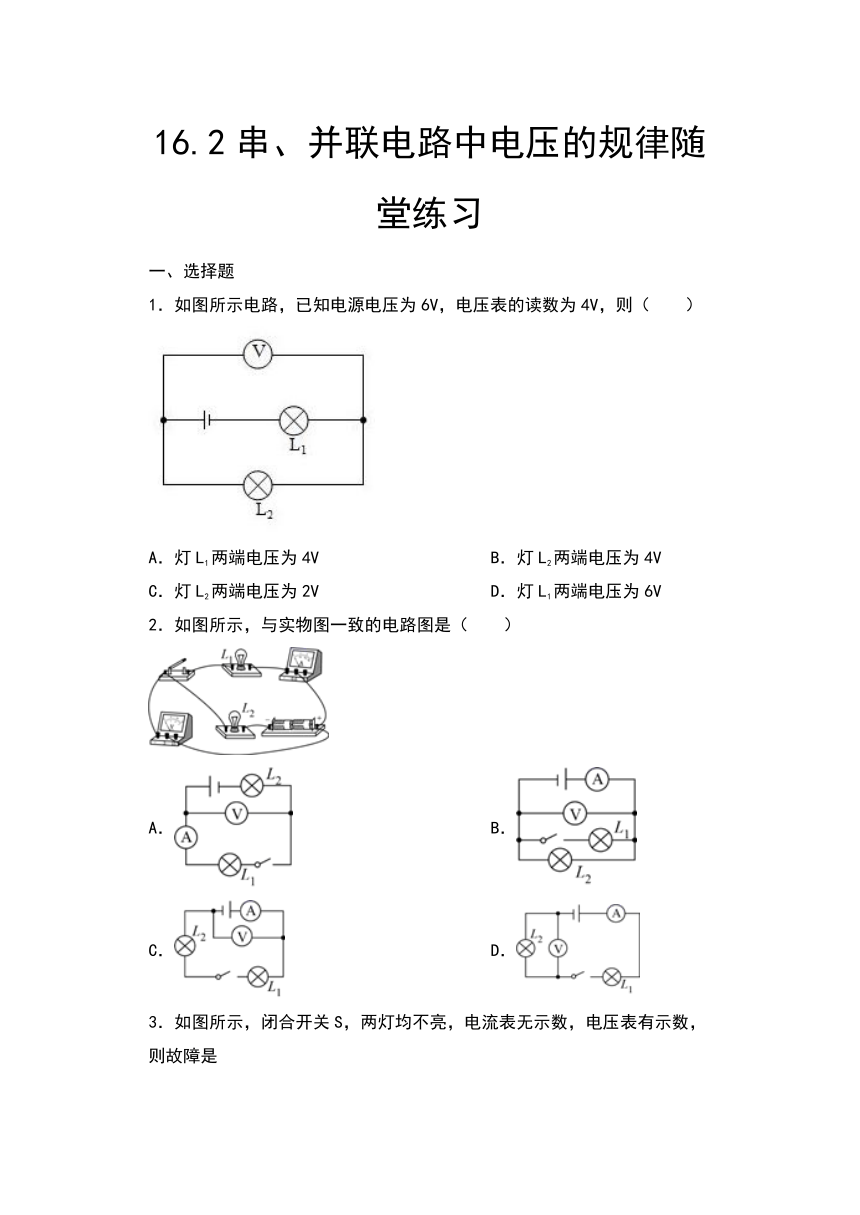

16.2串、并联电路中电压的规律随堂练习
一、选择题
1．如图所示电路，已知电源电压为6V，电压表的读数为4V，则（　　）
A．灯L1两端电压为4V
B．灯L2两端电压为4V
C．灯L2两端电压为2V
D．灯L1两端电压为6V
2．如图所示，与实物图一致的电路图是（
）
A．
B．
C．
D．
3．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是
A．灯L1开路
B．灯L2开路
C．灯L1短路
D．灯L2短路
4．如图所示，电源电压保持不变，下列说法正确的是（
）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
5．如图所示，电源电压为6V，当S闭合后，电压表示数为2.5V，则（
）
A．L1两端电压为2.5V
B．L1两端电压为3.5V
C．L2两端电压为3.5V
D．L2两端电压为6V

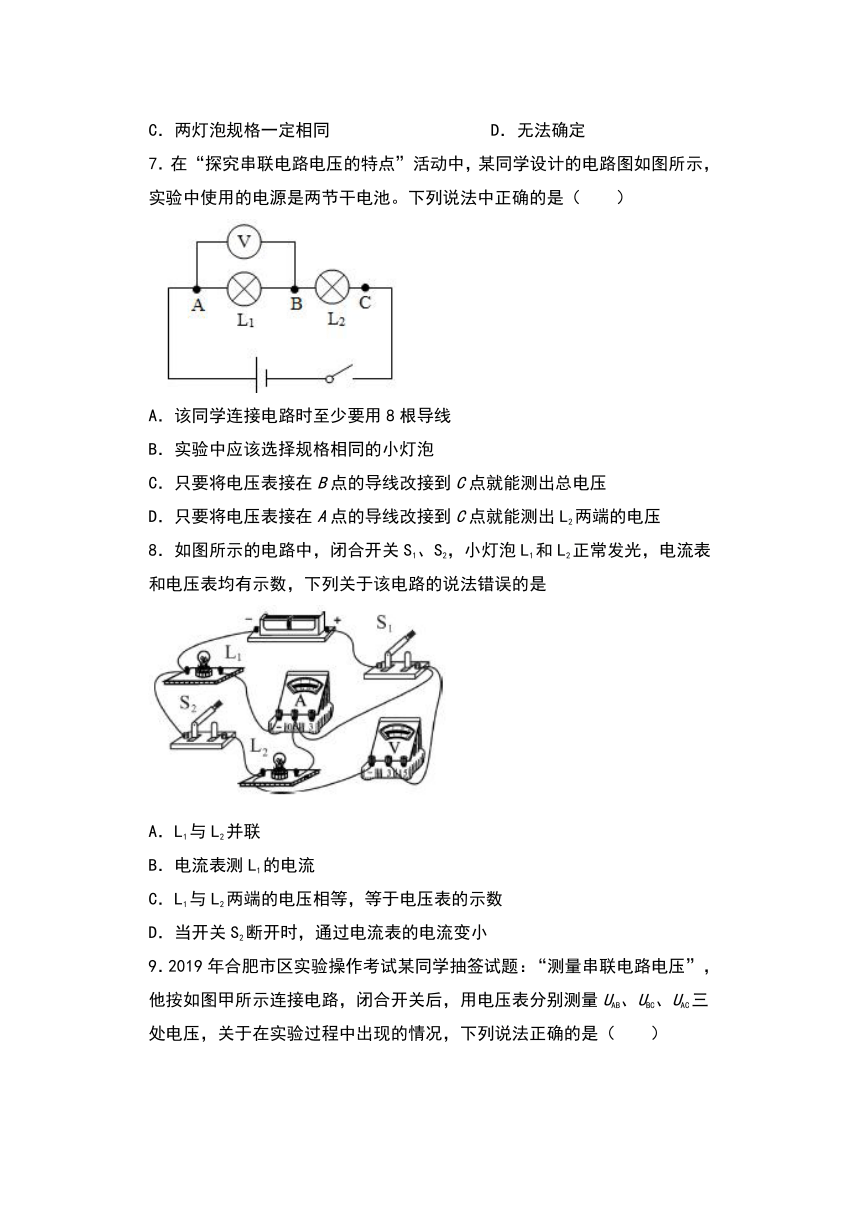

6．一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是（
）
A．一定是并联
B．一定是串联
C．两灯泡规格一定相同
D．无法确定
7．在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（　　）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
8．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是
A．L1与L2并联
B．电流表测L1的电流
C．L1与L2两端的电压相等，等于电压表的示数
D．当开关S2断开时，通过电流表的电流变小

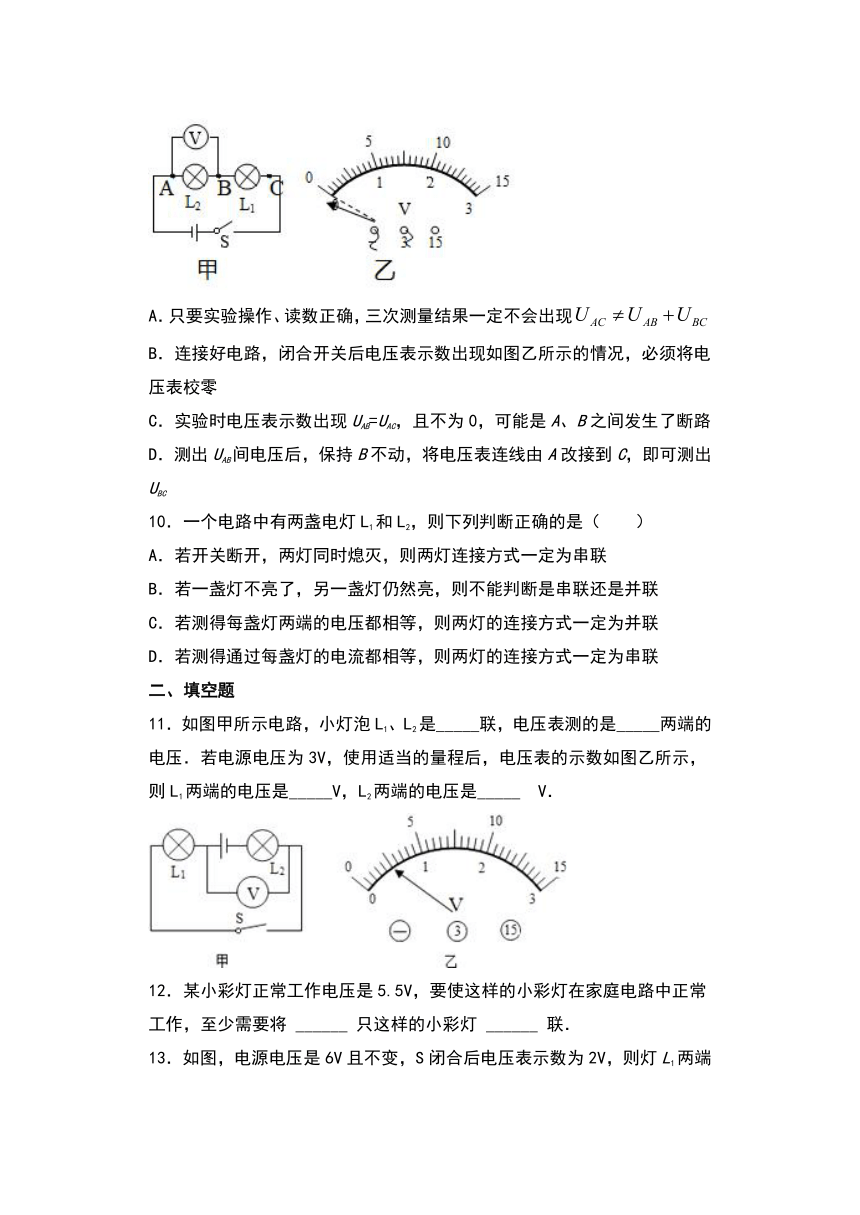

9．2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UBC、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．只要实验操作、读数正确，三次测量结果一定不会出现
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现UAB=UAC，且不为0，可能是A、B之间发生了断路
D．测出UAB间电压后，保持B不动，将电压表连线由A改接到C，即可测出UBC
10．一个电路中有两盏电灯L1和L2，则下列判断正确的是（　　）
A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联
B．若一盏灯不亮了，另一盏灯仍然亮，则不能判断是串联还是并联
C．若测得每盏灯两端的电压都相等，则两灯的连接方式一定为并联
D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联
二、填空题
11．如图甲所示电路，小灯泡L1、L2是_____联，电压表测的是_____两端的电压．若电源电压为3V，使用适当的量程后，电压表的示数如图乙所示，则L1两端的电压是_____V，L2两端的电压是_____
V．
12．某小彩灯正常工作电压是5.5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将
______
只这样的小彩灯
______
联．
13．如图，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为___V；灯L1和灯L2的电流是_____（选填“L1”、“L2”或“一样”）大．
14．如图
所示，电源电压保持不变，当开关
S1
闭合、S2
断开时，电压表的读数是
3V；当
S1断开，S2
闭合时，电压表的读数是
4.5V，则此时
L1、L2
的电压分别是________V
和_________V．
15．如图所示，当开关S由接点1转到2时，L1和L2的连接方式是_____联，电压表、电流表示数变化如图乙所示，此时，电路中的电流是_____A，灯泡L2两端的电压是_____V。
16．将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是____（选填“A”或“B”）；如果想获得2.4V的电压，则需要把___节这样的“水果电池”____联起来．
17．L1与L2并联且L1比L2更亮，用电压表测得灯两端的电压分别为U1与U2
，
则U1________U2
（选填“大于”、“小于”或“等于”）
18．如图所示的电路中，闭合开关S，已知电源电压为4.5V，L1两端的电压为2V，则L2两端的电压为_____V，电压表的示数为_____V．
19．上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为_____伏，这些用电器是_____的（选填串联或并联），工作时将_____能分别转化为光能、机械能等．
20．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V．
三、解答题
21．小芳在“探究串联电路电压特点”的实验中，电源为2节新干电池，连接好了的实物电路图如图甲所示，请你协助完成：
(1)闭合开关后，小芳发现灯L1比L2亮，则通过两灯的电流I1______I2（选填“>”、“=”或“<”）；
(2)图甲电路闭合开关后，电压表的示数如图乙所示，此时灯L2两端的电压为______V；
(3)小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成______；
(4)小芳完成一组测量后，发现，认为实验可以结束.老师认为不妥，还需要______；
(5)测量结束后，应先______，拆除______两端导线后，再拆除其他导线并整理好器材。
22．小红同学对串联电路的电压规律进行了探究．
（猜想与假设）串联电路总电压等于各用电器两端的电压之和．
（设计与进行实验）
（1）按如图所示的电路图连接电路．
（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．
（4）测出AC间的电压，得出结论．
（交流与评估）
（1）在拆接电路时，开关必须_________．
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）
（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
答案
1．B
2．A
3．B
4．B
5．B
6．D
7．C
8．D
9．C
10．B
11．串
L1
0.5
2.5
12．40
串
13．4
一样
14．3
1.5
15．串
0.2
4
16．B
2
串
17．等于
18．2.5
2
19．220
并联
电
20．3
0
21．=
1.1
电压表指针反偏（电压表正、负接线柱接反了）
更换不同规格的灯泡多次实验总结普遍规律
断开开关
电池（电源）
22．断开
短路
断路
不能
电压表的正负接线柱接反了
串联电路中总电压等于各用电器两端的电压之和
只做一次实验，一组实验数据得出的实验结论不具普遍性
试卷第6页，总6页
