2020年秋人教版九年级物理随堂练——16.2串、并联电路中电压的规律提升练习（含答案）

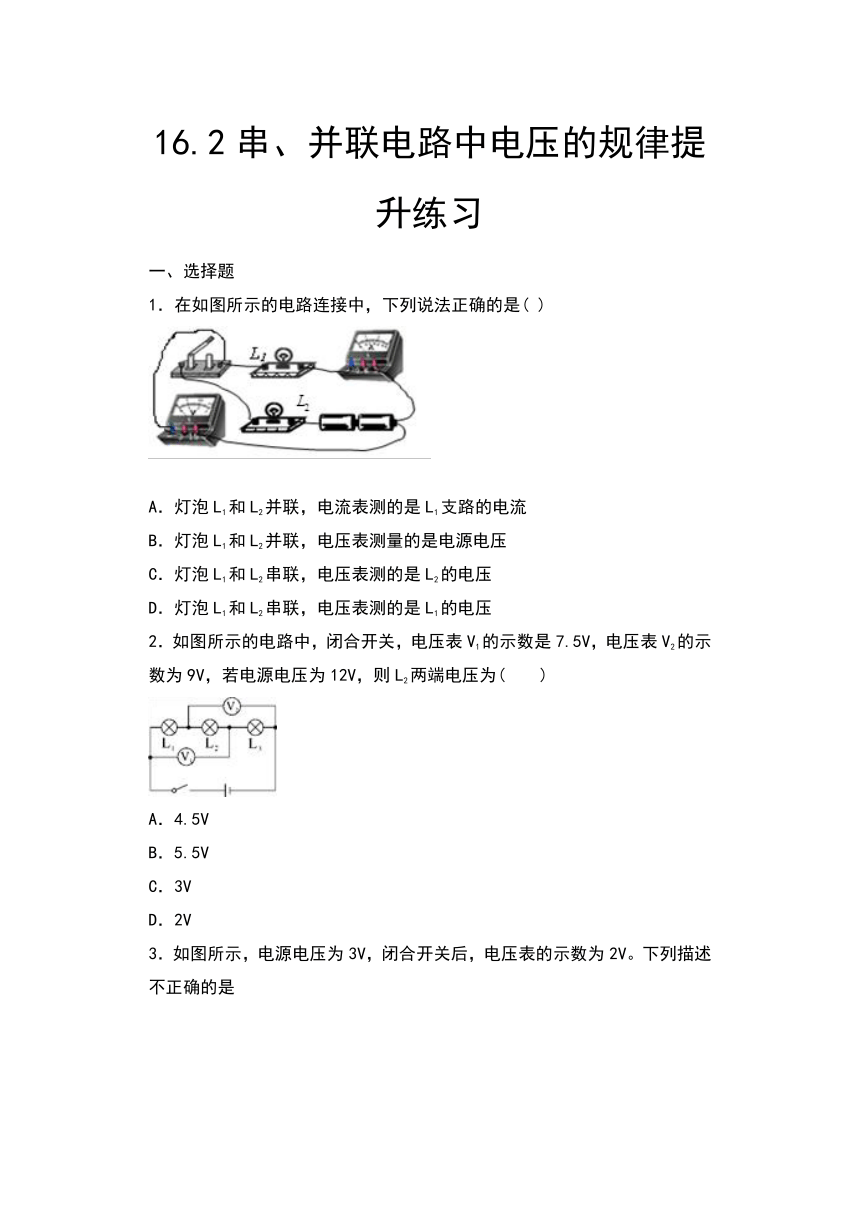

16.2串、并联电路中电压的规律提升练习
一、选择题
1．在如图所示的电路连接中，下列说法正确的是(
)
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测的是L2的电压
D．灯泡L1和L2串联，电压表测的是L1的电压
2．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为(　　)
A．4.5V
B．5.5V
C．3V
D．2V

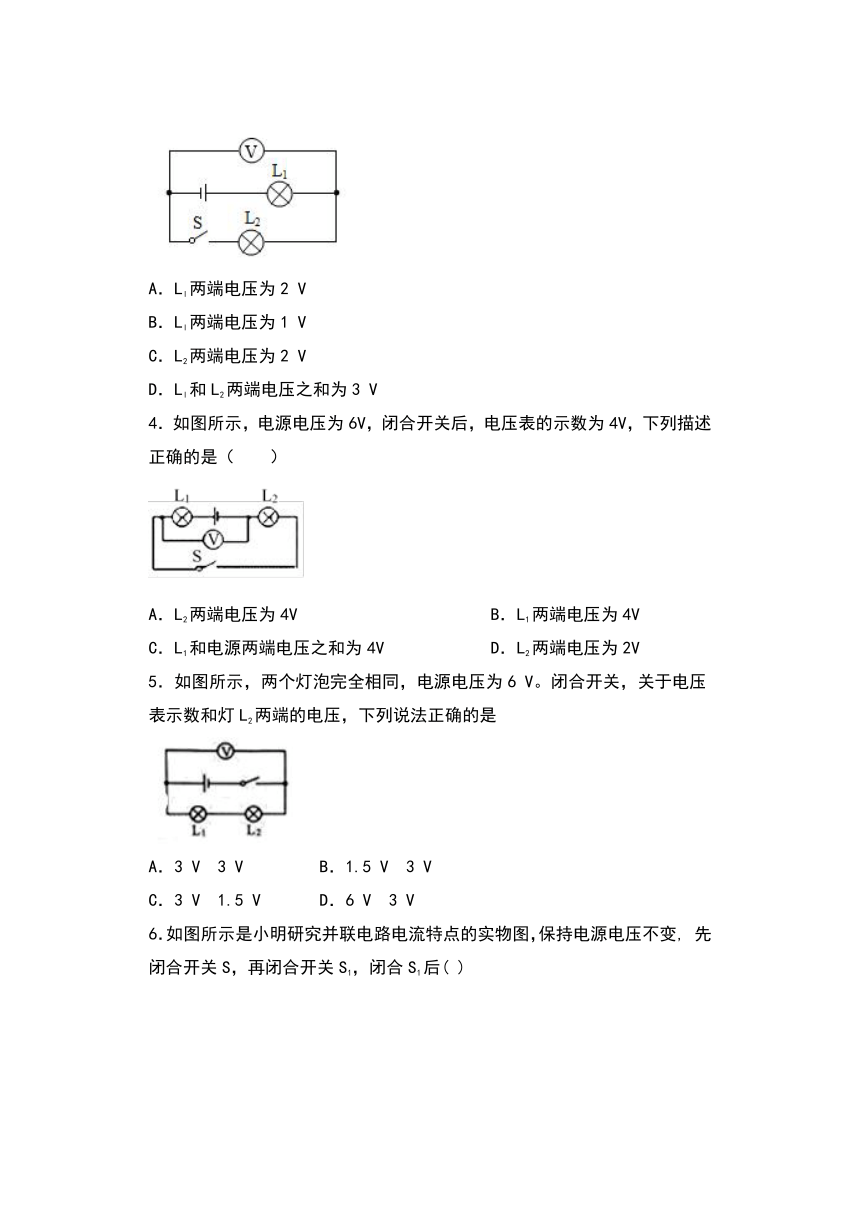

3．如图所示，电源电压为3V，闭合开关后，电压表的示数为2V。下列描述不正确的是
A．Ll两端电压为2
V
B．Ll两端电压为1
V
C．L2两端电压为2
V
D．Ll和L2两端电压之和为3
V
4．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（　　）
A．L2两端电压为4V
B．L1两端电压为4V
C．L1和电源两端电压之和为4V
D．L2两端电压为2V
5．如图所示，两个灯泡完全相同，电源电压为6
V。闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是
A．3
V
3
V
B．1.5
V
3
V
C．3
V
1.5
V
D．6
V
3
V

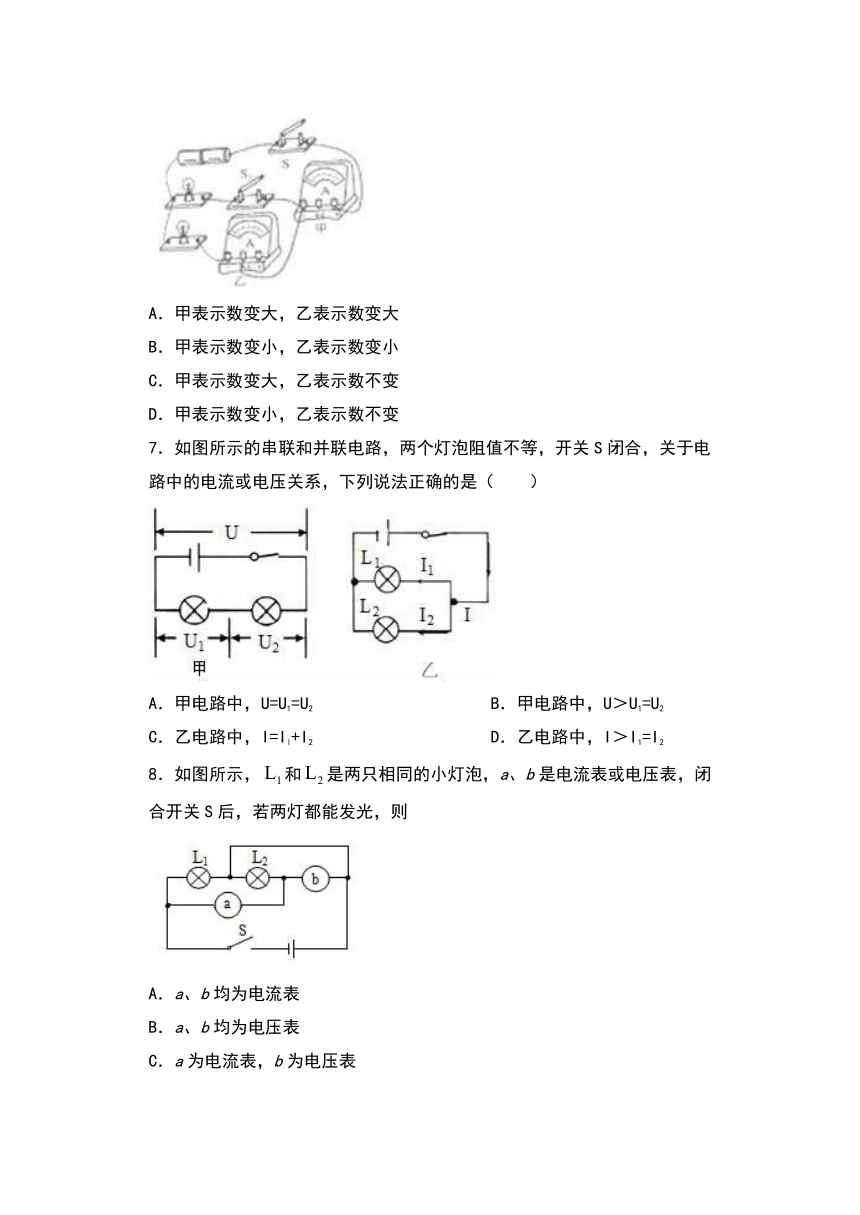

6．如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变,
先闭合开关S，再闭合开关S1，闭合S1后(
)
A．甲表示数变大，乙表示数变大
B．甲表示数变小，乙表示数变小
C．甲表示数变大，乙表示数不变
D．甲表示数变小，乙表示数不变
7．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（
）
A．甲电路中，U=U1=U2
B．甲电路中，U＞U1=U2
C．乙电路中，I=Il+I2
D．乙电路中，I＞I1=I2
8．如图所示，和是两只相同的小灯泡，a、b是电流表或电压表，闭合开关S后，若两灯都能发光，则
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表

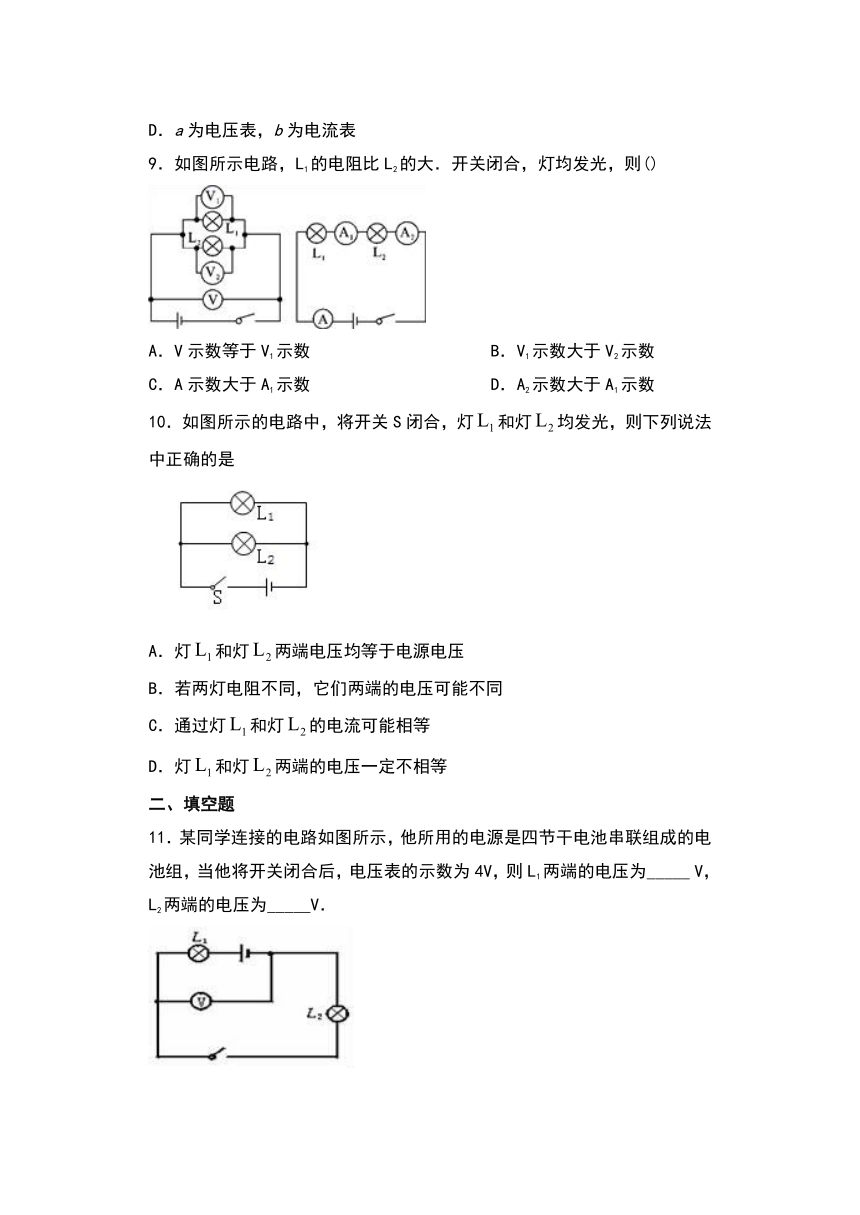

9．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()
A．V示数等于V1示数
B．V1示数大于V2示数
C．A示数大于A1示数
D．A2示数大于A1示数
10．如图所示的电路中，将开关S闭合，灯和灯均发光，则下列说法中正确的是
A．灯和灯两端电压均等于电源电压
B．若两灯电阻不同，它们两端的电压可能不同
C．通过灯和灯的电流可能相等
D．灯和灯两端的电压一定不相等
二、填空题
11．某同学连接的电路如图所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为4V，则L1两端的电压为_____
V，L2两端的电压为_____V．
12．如图甲所示电路中，电压表测量的是________(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6
V，则灯L1两端电压为________V.
13．如图所示，根据漫画中的对话，可以判断电表
______
（选填“1”或“2”）是电流表，这种直接将电流表接在电源上的现象称为
______
．
14．在如图所示的电路中，电源电压为6V，闭合开关后电压表V1表的示数为2.8V，则电压表V示数为________
V，L2两端的电压为________
V．
15．如图所示电路中，闭合开关S后，电压表Vl的示数为4.5V，则电压表V2的示数是____，电源电压是____
16．小芳同学在实验室做实验时，将三节干电池串联起来，测得的总电压应该是_____V，如果将它们并联起来，总电压又应该是_____V．
17．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是
V．
18．一个用电器需要9V的电压，如果用干电池做电源，需要________
节干电池________连接（填串联或者并联）
19．小灯泡L1和小灯泡L2串联在电源两端，L1两端的电压为3V，L2两端的电压为1.5V，则电源电压为________V．
三、解答题
20．小明、小华、小军三位同学在物理实验时，对“串联电路电压规律”进行探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
（1）按电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，小明同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
（4）测出AC间的电压．
（交流与评估）
（1）在连接电路时，开关必须______；
（2）小明用上面的方法不能测出L2两端的电压，理由是______；
（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．小明同学在这个实验设计方案上还存在的不足之处是
______
；
UAB/V
UBC/V
UAC/V
2.0
1.8
3.8
（4）小华同学在用电压表测电压时，电压表指针偏转角度每次均很小，这是由于______；
A、电压表没有并联在电路中????B、“+”、“-”接线柱接反
C、电压表量程选择太大??????D、电压表量程选择太小
（5）小军同学按图示电路图连接电路，闭合开关后发现L2灯亮，L1灯不亮，电压表的示数为0，造成该现象可能的原因是______．
21．小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2．
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为_____V．
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了_____（选填“短路”或“断路”）．
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成_____．
答案
1．D
2．A
3．A
4．A
5．D
6．C
7．C
8．C
9．A
10．AC
11．2
4
12．L2
3.6
13．2
短路
14．6　　
3.2
15．4.5V
4.5V
16．4.5
1.5
17．6；
18．6
串联
19．4.5
20．断开
电压表正负接线柱接反了
只进行了一次实验，结论具有片面性
C
L1短路
21．
1.9
断路
电压表的正负接线柱接反
