2020年秋人教版九年级物理随堂练——16.4变阻器随堂练习（含答案）

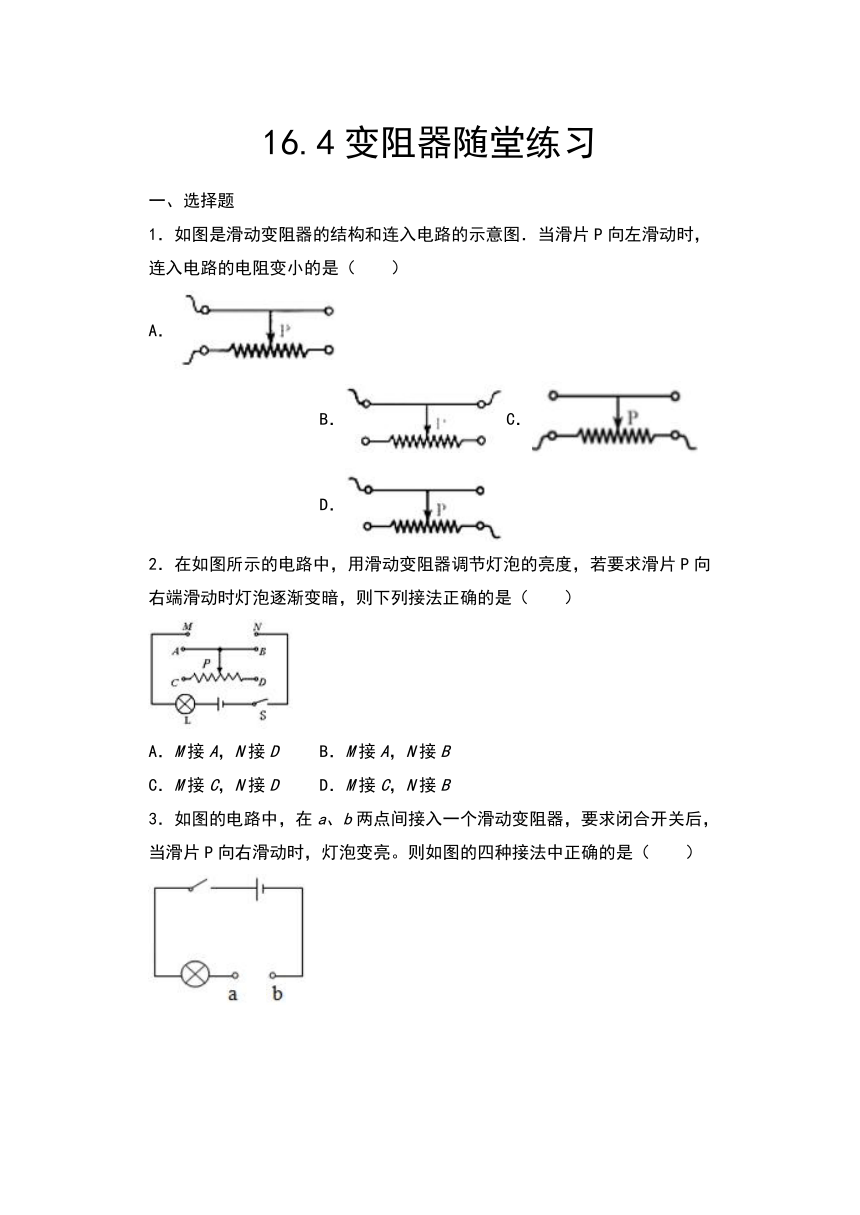

16.4变阻器随堂练习
一、选择题
1．如图是滑动变阻器的结构和连入电路的示意图．当滑片P向左滑动时，连入电路的电阻变小的是（
）
A．
B．C．
D．
2．在如图所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向右端滑动时灯泡逐渐变暗，则下列接法正确的是（　　）
A．M接A，N接D
B．M接A，N接B
C．M接C，N接D
D．M接C，N接B
3．如图的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。则如图的四种接法中正确的是（　　）
A．
B．C．
D．

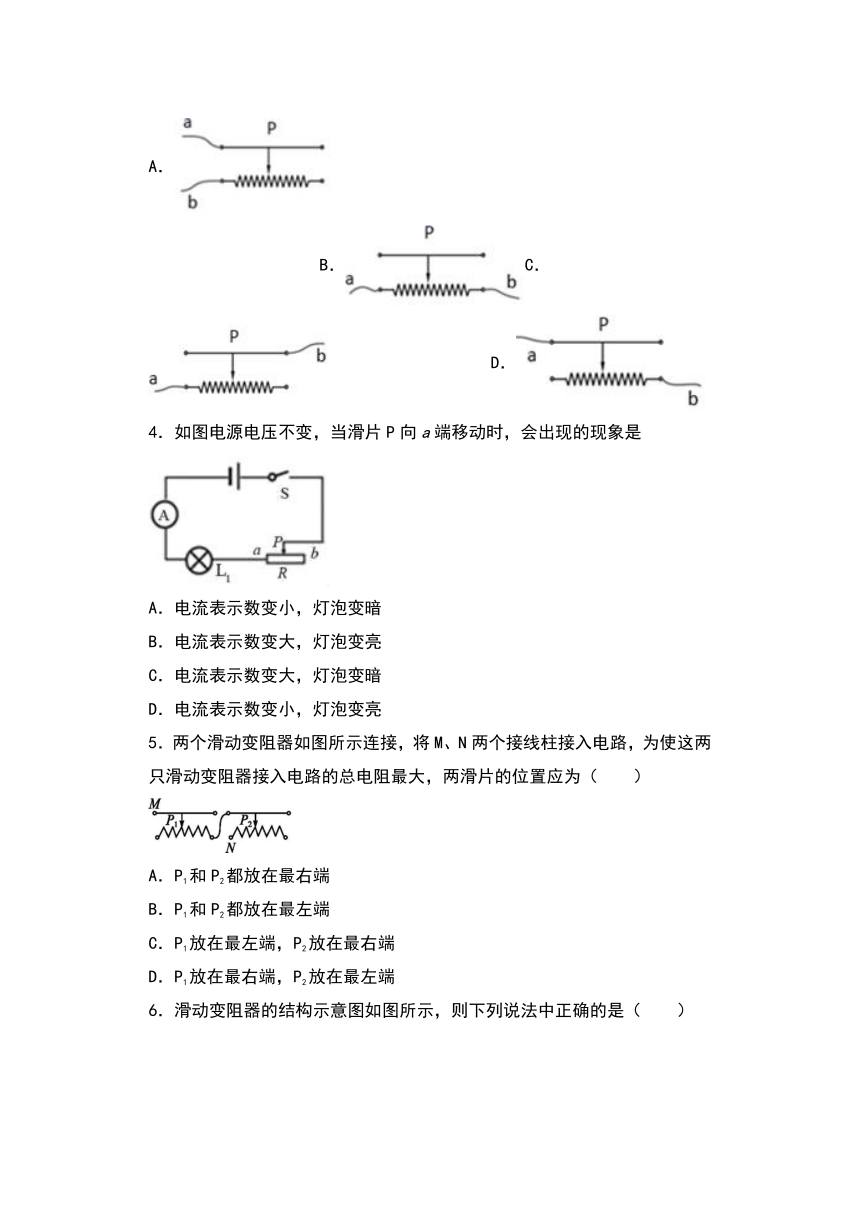

4．如图电源电压不变，当滑片P向a端移动时，会出现的现象是
A．电流表示数变小，灯泡变暗
B．电流表示数变大，灯泡变亮
C．电流表示数变大，灯泡变暗
D．电流表示数变小，灯泡变亮
5．两个滑动变阻器如图所示连接，将M、N两个接线柱接入电路，为使这两只滑动变阻器接入电路的总电阻最大，两滑片的位置应为（　　）
A．P1和P2都放在最右端
B．P1和P2都放在最左端
C．P1放在最左端，P2放在最右端
D．P1放在最右端，P2放在最左端

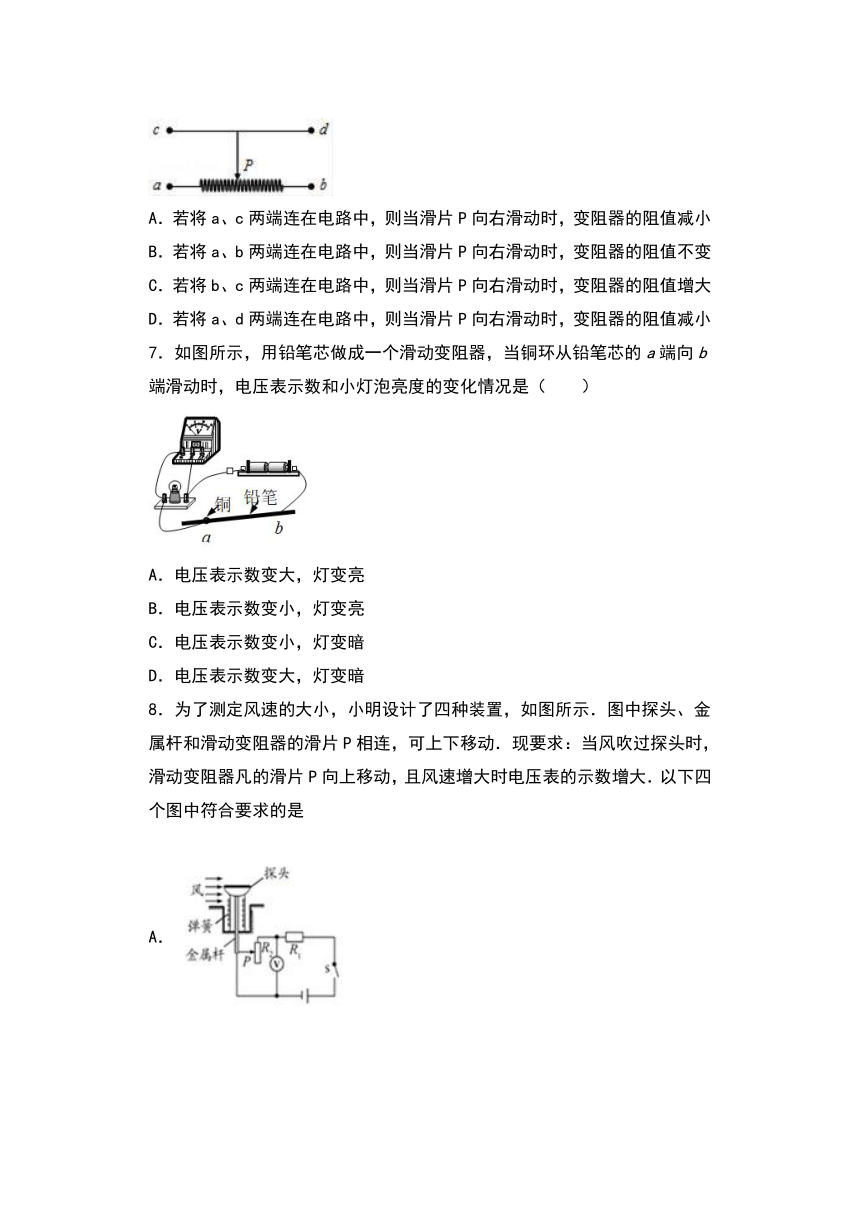

6．滑动变阻器的结构示意图如图所示，则下列说法中正确的是（
）
A．若将a、c两端连在电路中，则当滑片P向右滑动时，变阻器的阻值减小
B．若将a、b两端连在电路中，则当滑片P向右滑动时，变阻器的阻值不变
C．若将b、c两端连在电路中，则当滑片P向右滑动时，变阻器的阻值增大
D．若将a、d两端连在电路中，则当滑片P向右滑动时，变阻器的阻值减小
7．如图所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡亮度的变化情况是（　　）
A．电压表示数变大，灯变亮
B．电压表示数变小，灯变亮
C．电压表示数变小，灯变暗
D．电压表示数变大，灯变暗
8．为了测定风速的大小，小明设计了四种装置，如图所示．图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器凡的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是
A．
B．C．
D．

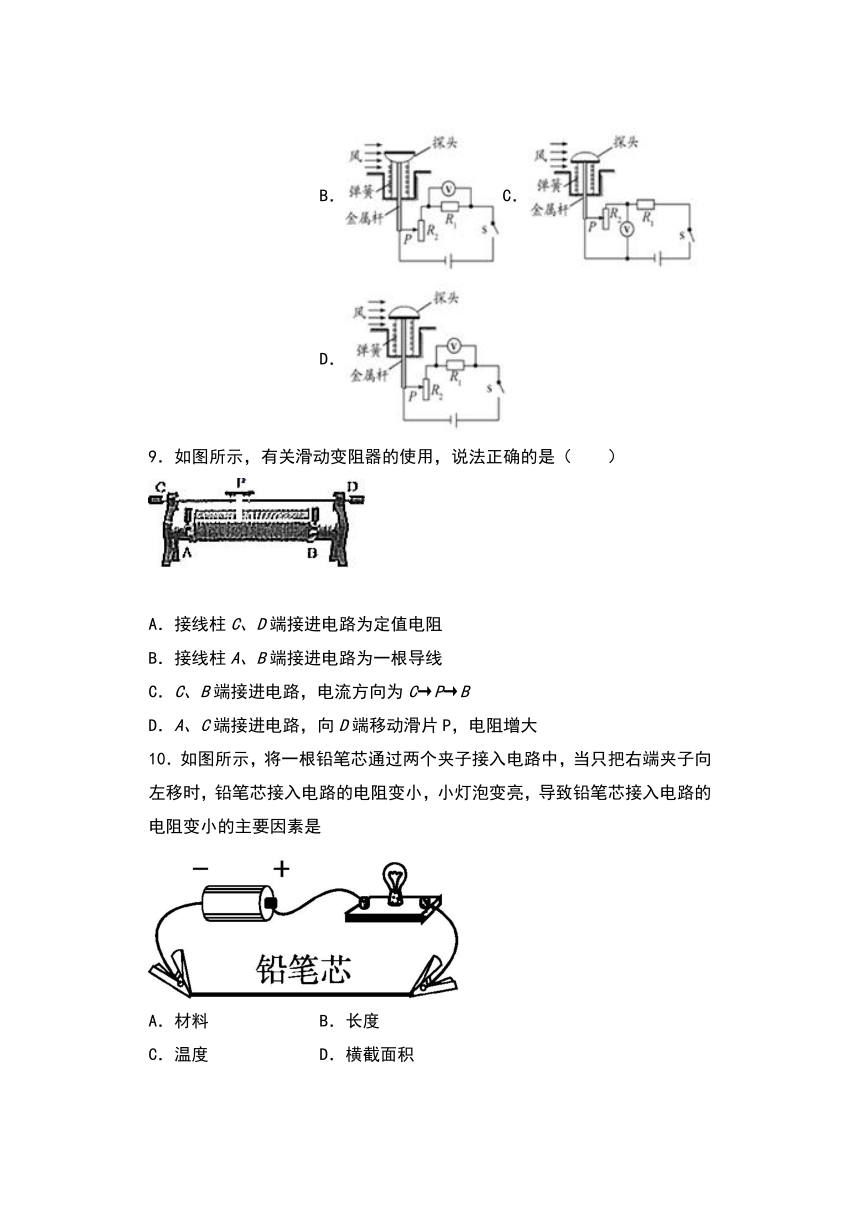

9．如图所示，有关滑动变阻器的使用，说法正确的是（　　）
A．接线柱C、D端接进电路为定值电阻
B．接线柱A、B端接进电路为一根导线
C．C、B端接进电路，电流方向为C→P→B
D．A、C端接进电路，向D端移动滑片P，电阻增大
10．如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮，导致铅笔芯接入电路的电阻变小的主要因素是
A．材料
B．长度
C．温度
D．横截面积
二、填空题

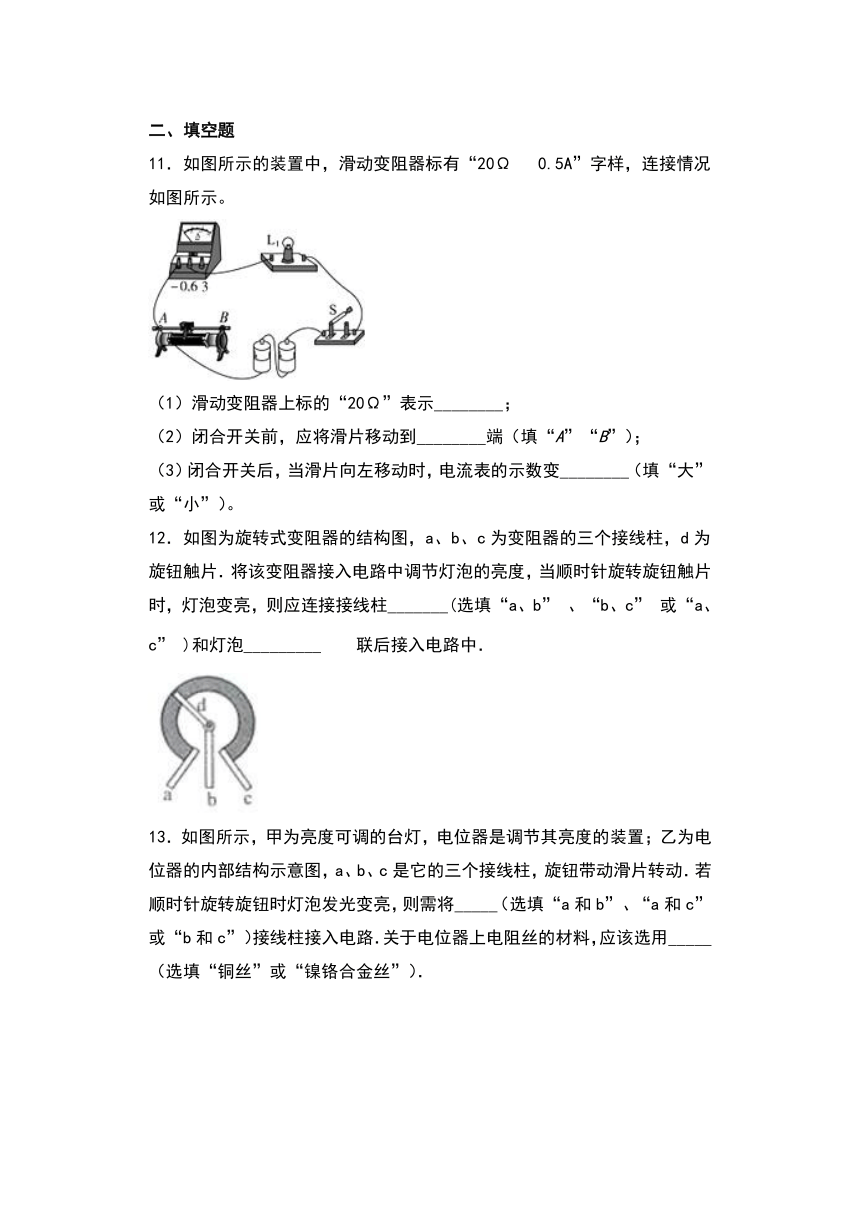

11．如图所示的装置中，滑动变阻器标有“20Ω
0.5A”字样，连接情况如图所示。
（1）滑动变阻器上标的“20Ω”表示________；
（2）闭合开关前，应将滑片移动到________端（填“A”“B”）；
（3）闭合开关后，当滑片向左移动时，电流表的示数变________（填“大”或“小”）。
12．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱_______(选填“a、b”
、“b、c”
或“a、c”
)和灯泡_________联后接入电路中．
13．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动．若顺时针旋转旋钮时灯泡发光变亮，则需将_____（选填“a和b”、“a和c”或“b和c”）接线柱接入电路．关于电位器上电阻丝的材料，应该选用_____（选填“铜丝”或“镍铬合金丝”）．
14．变阻器是通过改变接入电路中电阻线的________来改变电阻的，某变阻器标有“2.5A
50欧”的字样，其中2.5A表示________．
15．小宇在实验室用如图所示的电路做电学实验．请你帮助他完成以下的判断．
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将______(选填“变暗”“不变”或“变亮”)．
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向__________端移动．
16．如图所示，电源电压恒定，闭合开关前，应将滑片P放在变器的________端（填“A”或“B”）；闭合开关后，滑片P向左移动的过程中，滑动变阻器接入电路的电阻________，电流表的示数________．（填“变大”、“变小”或“不变”）
17．小王同学用两节干电池和一个灯泡连接了如图所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是______，发出微弱的光说明有_______通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻___________（选填增大或减小），这个实验说明导体的电阻跟导体的__________有关．
三、解答题
18．如图所示，按下列要求连接实物，并在虚线框内画出相应的电路图．
(1)用电流表测量通过小灯泡的电流；
(2)用电压表测量小灯泡两端的电压；
(3)用滑动变阻器改变灯泡的亮度，当滑片向左移动时，灯泡变亮．
19．亲爱的同学：你会使用下面的实验仪器吗？
(1)如图1所示，这是_____表的表盘，此时示数为_________．
(2)如图2所示，该电阻箱此时的示数为_________Ω．
(3)实验室中有一铭牌上标有“20Ω2A”字样的滑动变阻器，如图3所示．“20Ω”指的是_________；如果把A、C两接线柱与电路连接，当滑片向左移动时，变阻器接入电路部分的电阻值变________．
(4)如果你还想知道电路中电流值的改变情况，需在电路中再___联一个电流表，并增加___根导线．
20．如图所示是一种自动测定油箱内油面高度的装置．
（1）图中虚线框内的装置相当于简单机械中的________；
（2）图中R是电学中的什么元件________；
（3）油量表是用________表改装的；
（4）当油箱中的浮标向上运动时，R的电阻值将________，对电流的阻碍作用将________，此时电路中的电流将________．(选填“增大”或“减小”)．
答案
1．A
2．D
3．D
4．B
5．C
6．B
7．A
8．D
9．D
10．B
11．这个变阻器的最大电阻值是20Ω
B
大
12．b、c
串
13．b和c
镍铬合金线
14．长度
该变阻器允许通过的最大电流是2.5A
15．变暗
B
16．B
变小
变大
17．导体
电流
减小
长度
18．
19．电流
11mA
3608
滑动变阻器最大值为20
小
串
1
20．杠杆
滑动变阻器
电流表
减小
减小
增大
试卷第6页，总6页
