2020年秋人教版九年级物理随堂练——16.4变阻器提升练习（含答案）

16.4变阻器提升练习
一、选择题
一、单选题
1．使用滑动变阻器，可以实现电路中的多种变化。如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将（　　）
A．变小
B．变大
C．不变
D．无法判断
2．如图所示，当滑动变阻器的滑片P向右移动时，连入电路的电阻变大的是
A．
B．C．
D．
3．下列关于电阻的说法正确的是
A．滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的
B．长度和横截面积均相同的铜导线和保险丝，在同一温度下，它们的电阻不同
C．一切导体的电阻都随着温度的升高而增大
D．当导体中电流为零时，导体的电阻也为零

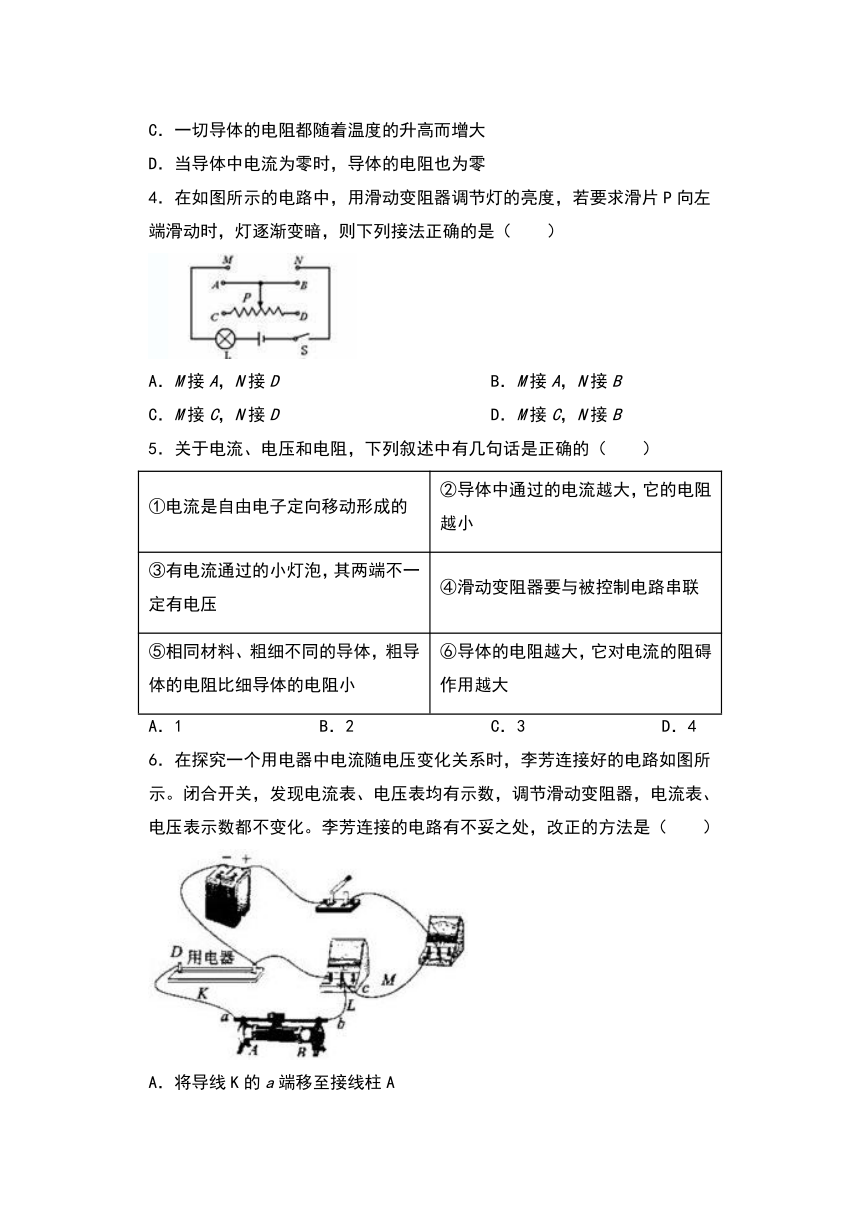

4．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时，灯逐渐变暗，则下列接法正确的是（　　）
A．M接A，N接D
B．M接A，N接B
C．M接C，N接D
D．M接C，N接B
5．关于电流、电压和电阻，下列叙述中有几句话是正确的（　　）
①电流是自由电子定向移动形成的
②导体中通过的电流越大，它的电阻越小
③有电流通过的小灯泡，其两端不一定有电压
④滑动变阻器要与被控制电路串联
⑤相同材料、粗细不同的导体，粗导体的电阻比细导体的电阻小
⑥导体的电阻越大，它对电流的阻碍作用越大
A．1
B．2
C．3
D．4
6．在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示。闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化。李芳连接的电路有不妥之处，改正的方法是（　　）
A．将导线K的a端移至接线柱A
B．将导线L的b端移至接线柱B
C．将导线L的b端移至接线柱D
D．将导线M的c端移至接线柱B
7．一个滑动变阻器，铭牌上标有“100
Ω
1
A”的字样，以下几种对铭牌意义的理解，你认为正确的是（
）
A．电阻的最小值是100
Ω，允许通过的最大电流是1
A
B．电阻的最小值是100
Ω，允许通过的最小电流是1
A
C．电阻的最大值是100
Ω，允许通过的最大电流是1
A
D．电阻的最大值是100
Ω，允许通过的最小电流是1
A

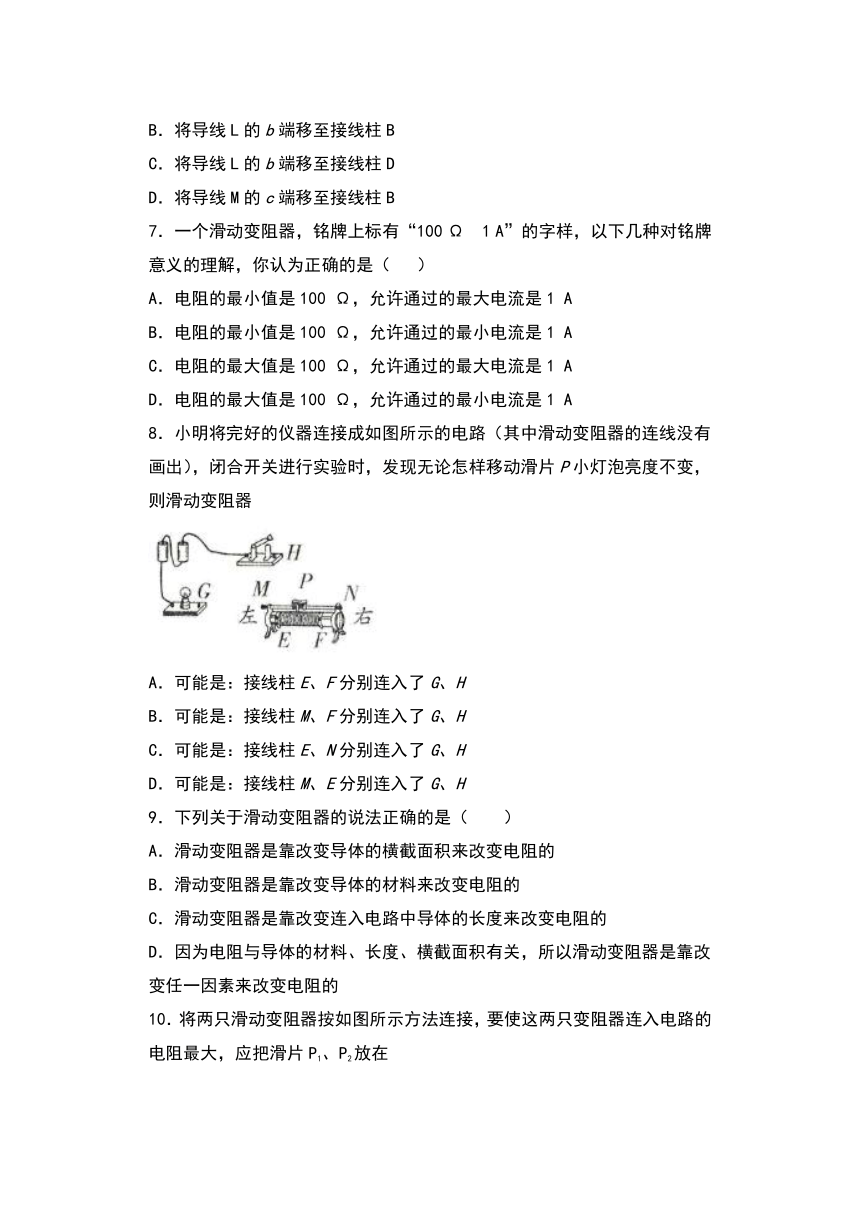

8．小明将完好的仪器连接成如图所示的电路（其中滑动变阻器的连线没有画出），闭合开关进行实验时，发现无论怎样移动滑片P小灯泡亮度不变，则滑动变阻器
A．可能是：接线柱E、F分别连入了G、H
B．可能是：接线柱M、F分别连入了G、H
C．可能是：接线柱E、N分别连入了G、H
D．可能是：接线柱M、E分别连入了G、H
9．下列关于滑动变阻器的说法正确的是（　　）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的

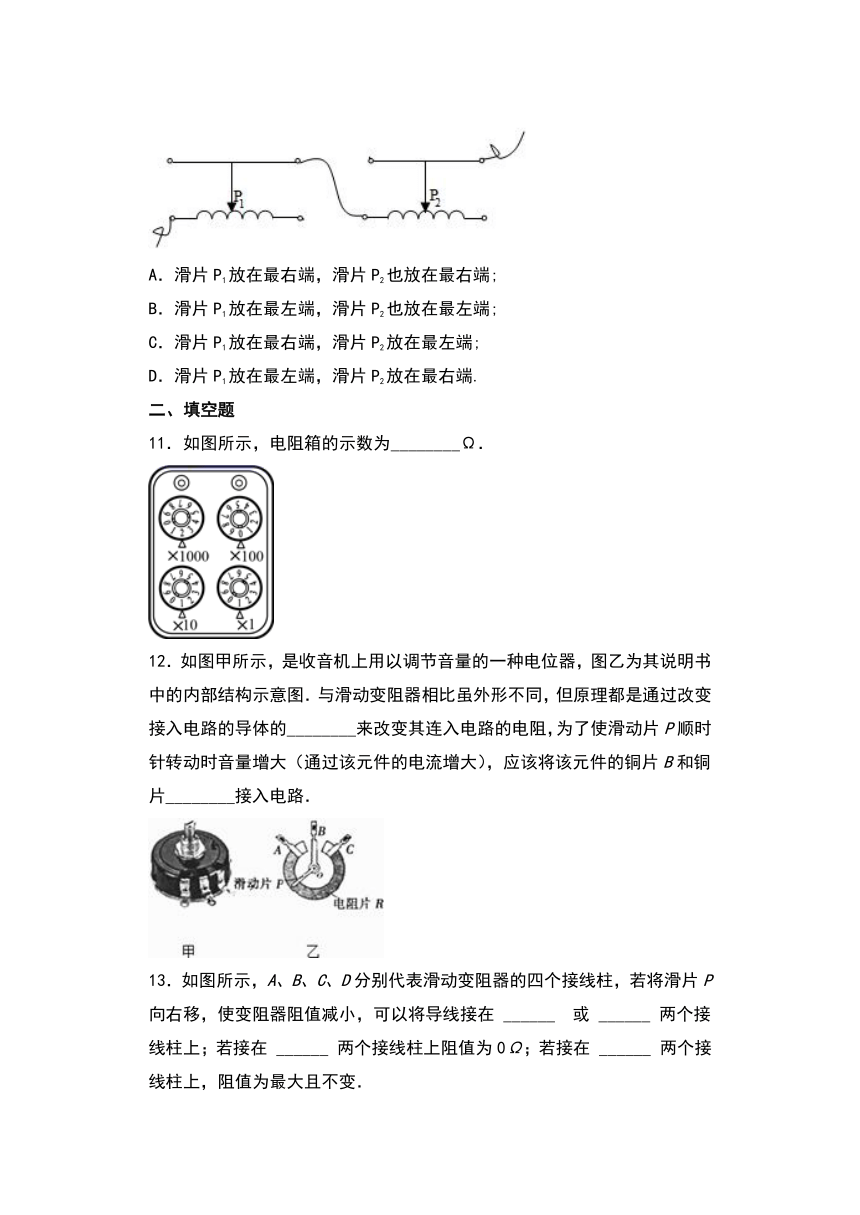

10．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在
A．滑片P1放在最右端，滑片P2也放在最右端;
B．滑片P1放在最左端，滑片P2也放在最左端;
C．滑片P1放在最右端，滑片P2放在最左端;
D．滑片P1放在最左端，滑片P2放在最右端.
二、填空题
11．如图所示，电阻箱的示数为________Ω．
12．如图甲所示，是收音机上用以调节音量的一种电位器，图乙为其说明书中的内部结构示意图．与滑动变阻器相比虽外形不同，但原理都是通过改变接入电路的导体的________来改变其连入电路的电阻，为了使滑动片P顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片________接入电路．
13．如图所示，A、B、C、D分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在
______
或
______
两个接线柱上；若接在
______
两个接线柱上阻值为0Ω；若接在
______
两个接线柱上，阻值为最大且不变．
14．滑动变阻器是靠改变接入电路中电阻丝的________来改变________
的大小．
15．学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，这样做的目的是________；金属夹向A端移动的过程中，电路中的电流将变大，这一看不见的变化可由看得见的现象来呈现，即________．通过分析，此简易调光灯还有一些不足，请提出两种改进意见：(1)________；(2)
________.
16．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，观察________可以粗略地反映风力的大小．
17．如图为滑动变阻器的实物图，请指出甲、乙、丙各代表的部件名称：甲________，乙________，丙________；变阻器在电路中的符号是________；这个滑动变阻器的铭牌上标有“10Ω
0.5A”字样，其中“0.5A”表示________．
18．如图为滑动变阻器的结构示意图。若滑片P向右移动时：
（1）当把C和B接入电路中时，连入电路的电阻丝的长度将_____，接入电路的电阻将_____；
（2）当把D、A接入电路时，若滑片P向右移动时：连入电路的电阻丝的长度将_____，接入电路的电阻将_____；
（3）当把A、B接入电路时，接入电路的电阻将_____。
三、解答题
19．如图所示，给出了几种电路元件，要求用滑动变阻器来改变电路中的电流．
（1）用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑动变阻器的滑片，灯泡变亮．____
（2）按（1）要求正确连接电路后，在闭合开关前，滑片应调到________端．（填“A”或“B”）
（3）该滑动变阻器上标有“15Ω
1A”字样，其中的“1A”表示：________．
（4）开始实验后，甲同学发现无论怎样移动滑片，灯的亮度都不发生变化，而且一直很暗，这可能是________．乙同学缓慢移动滑片时，看到灯忽亮忽灭，这可能是滑动变阻器的滑片与电阻线圈之间________．
20．请回答下列有关滑动变阻器的问题．
（1）写出图甲中各字母所代表的部件名称．
（a）A，B，C，D是________；
（b）E是________，其表面涂有________；
（c）F是________，它的电阻可忽略不计；
（c）G是________
（e）P是________，它与E接触的地方是相连的；
（f）H是________，它是________（填“导体”或“绝缘体”）．
（2）滑动变阻器的工作原理是：通过改变滑动变阻器接入电路的电阻线的________，来改变电阻的大小．
（3）图乙是滑动变阻器的结构示意图．
（a）当A、C两个接线柱接入电路时，则线圈中接入电路的电阻线是：________部分；如果滑动片P向右移动，则接入电路的电阻线变________，接入电路的电阻变________；
（b）如果将C，D两个接线柱接入电路时，相当于一段没有电阻的导线连入电路，将________（填“能”或“不能”）改变电路的电阻；
（c）当A、B两个接线柱接入电路时，不管如何移动滑动片P，电阻线AB始终________（填“全部”或“部分”）接入电路，相当于接入一个定值电阻，也起不到改变电阻的作用；
（d）要把滑动变阻器正确接入电路，且能起到改变电阻的作用，通常有四种接线方法，分别是将________和________、________和________、________和________或________和________接线柱接入电路中．
（4）滑动变阻器的符号是________．
（5）某滑动变阻器的铭牌上标有“电阻200Ω”电流1
A”的字样，其中
“电阻200Ω”表示________；“电流1
A”表示________．
答案
1．B
2．A
3．B
4．A
5．B
6．D
7．C
8．A
9．C
10．A
11．
12．长度.
A
13．BD
BC
CD
AB
14．连入电路电阻丝的长度
电流
15．使其连入电路中的电阻最大（或保护电路）
小灯泡变亮
加开关
增加铅笔芯的长度或用滑动变阻器（或电阻丝）代替铅笔芯
16．滑动变阻器
灯泡亮度
17．金属杆
电阻线
滑片
允许通过的最大电流是0.5A
18．变短
变小
变长
变大
不变
19．见解析所示
A
允许通过滑动变阻器的最大电流为1A
滑动变阻器接入电路的是下面两个接线柱
接触不良
20．接线柱
线圈
绝缘层
金属棒
滑动头
滑片
瓷筒
绝缘体
长度
AP
长
大
不能
全部
A、C、A、D、B、C、B、D、、这个变阻器接入电路的最大电阻值是200Ω，电阻的变化范围是0～200Ω、这个变阻器允许通过的最大电流是1A
试卷第6页，总6页
