粤沪版 八年级物理上册 3.5奇妙的透镜 课件 (共21张PPT)

(共21张PPT)
物理沪粤版
八年级上
A
B
F
D
E
C
凸透镜:中间厚、边缘薄
凹透镜:中间薄、边缘厚
B、D、E
A、C、F
一、认识透镜
新知讲解
A
B
C
D
E
F
Ｇ
属于凸透镜的是：
属于凹透镜的是：
A
、C、D
B
、E
、F
识别下列透镜，并归类：
透镜对光线的作用：
凸透镜
（会聚透镜）：对光有会聚作用
凹透镜（发散透镜）
：对光有发散作用
凸透镜
凹透镜
凸面镜
凹面镜
透镜、面镜傻傻分不清
会聚
发散
原理：光的折射
发散
会聚
原理：光的反射
郊游的时候，把剩有液体的玻璃瓶扔在树林里可能会发生什么事情？
讨
论
凉山森林火灾牺牲30人，最小18岁
○
●
●
●
Ｃ
Ｃ
主光轴
光心
通过光心Ｏ和球面心C的直线叫做主光轴
主光轴
●
●
Ｃ
Ｃ
光心
○
透镜的中心位置有一个点O，叫做光心

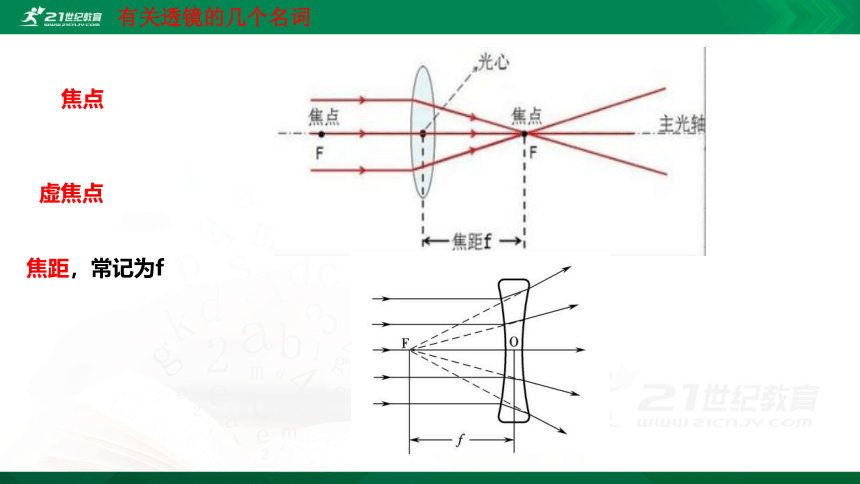

有关透镜的几个名词
有关透镜的几个名词
焦距，常记为f
虚焦点
焦点
F
F
二、三条特殊光线-凸透镜
凸透镜
过心不变
平变斜
过焦点
斜变平
平行于主光轴
F
F
三条特殊光线-凹透镜
凹透镜
过心不变
平变斜
向厚折，反向过虚焦
斜变平
平行于主光轴
典型例题
教材68页第2题：根据下图所给出的入射光线或
折射光线，画出相应的折射光线或入射光线
F
F
F
F
错
错
判断出射光线的正误
1
2
对
对
？
？
1
2
选透镜
挑战!
暗箱题
1、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（
）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上
Ｂ
2、完成下图的光路图．
巩固练习,完成下列光路图
①
②
③
④
F
F
O
F
F
F
F
F
F
O
O
O
完成下列光路图.
F
F
F
F
F
F
O
O
O
达标训练
根据图中光通过透镜前后的方向，在图中填上适当类型的透镜
甲
丙
板书设计
一、认识透镜
凸透镜:中间厚、边缘薄（会聚）
凹透镜:中间薄、边缘厚（发散）
二、六条特殊光线
1、过心不变
2、平变斜
3、斜变平
谢谢
