透镜

(共20张PPT)
执教：陈为明

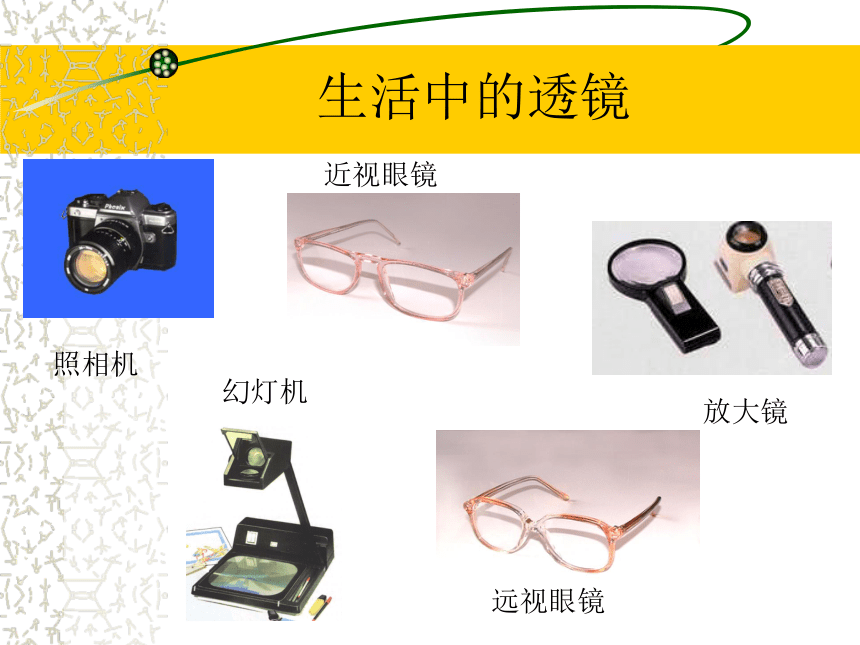

生活中的透镜
照相机
幻灯机
放大镜
近视眼镜
远视眼镜

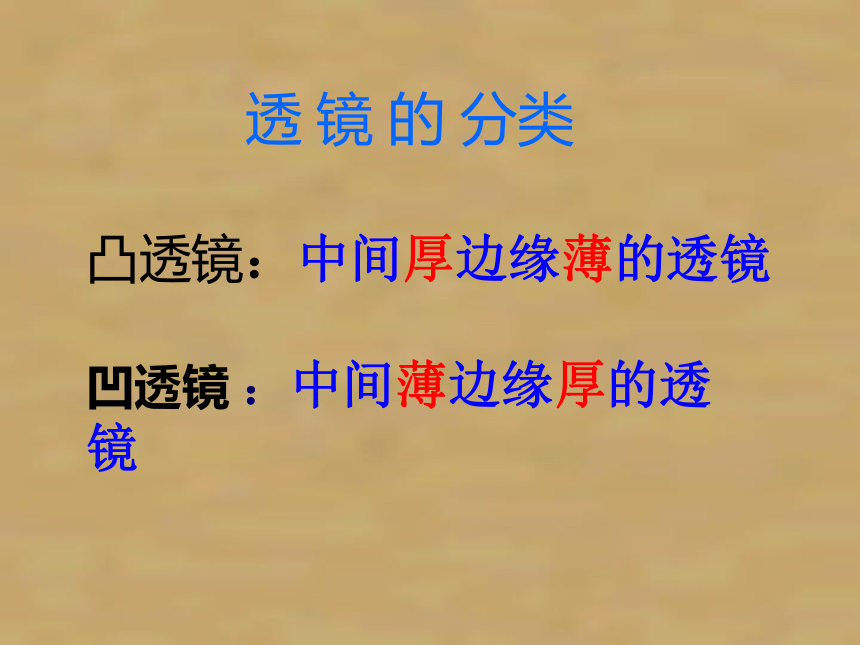

凸透镜：中间厚边缘薄的透镜
凹透镜 ：中间薄边缘厚的透镜
透 镜 的 分类
属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
A 、B、D
C 、E 、F

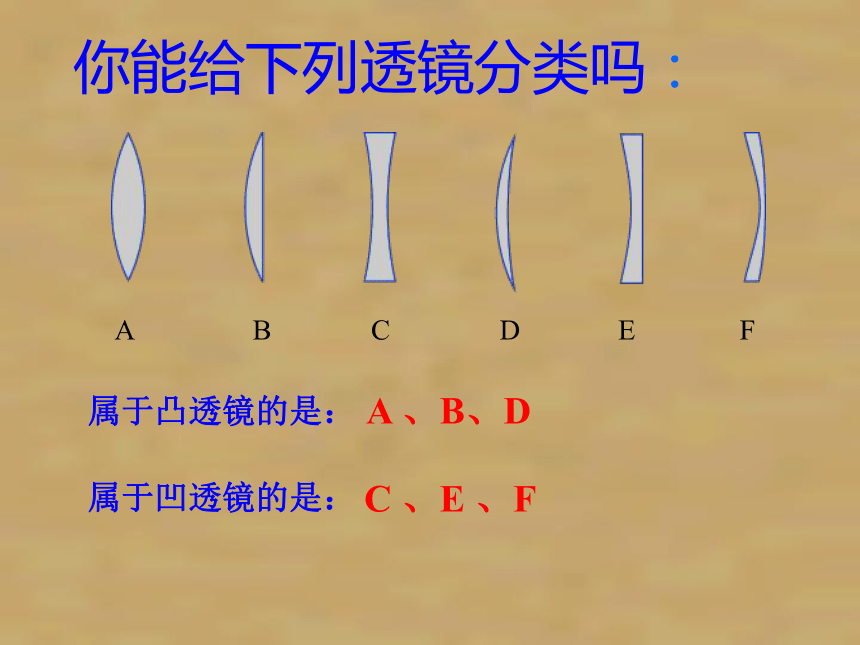

你能给下列透镜分类吗：

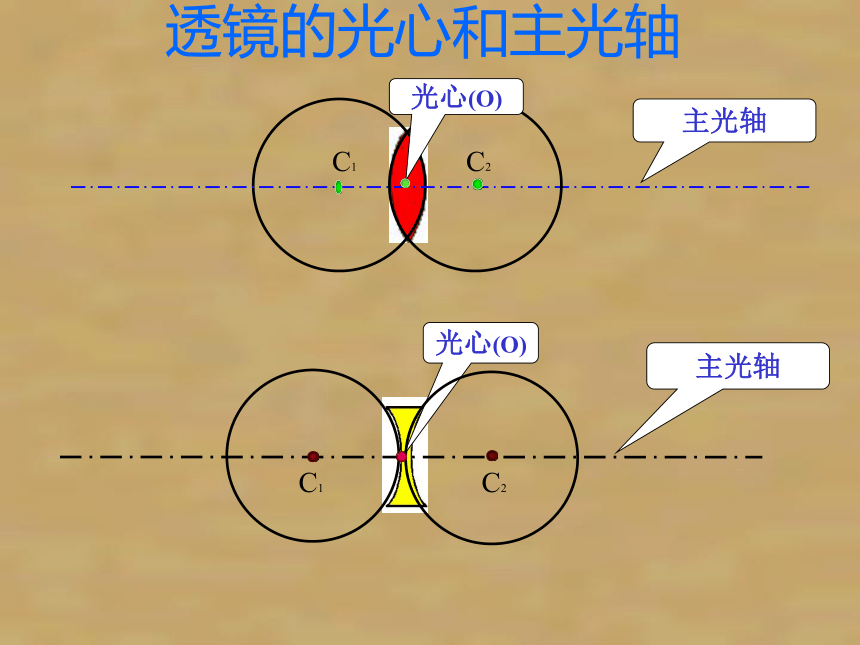

透镜的光心和主光轴
C1
C2
主光轴
光心(O)
C2
C1
主光轴
光心(O)

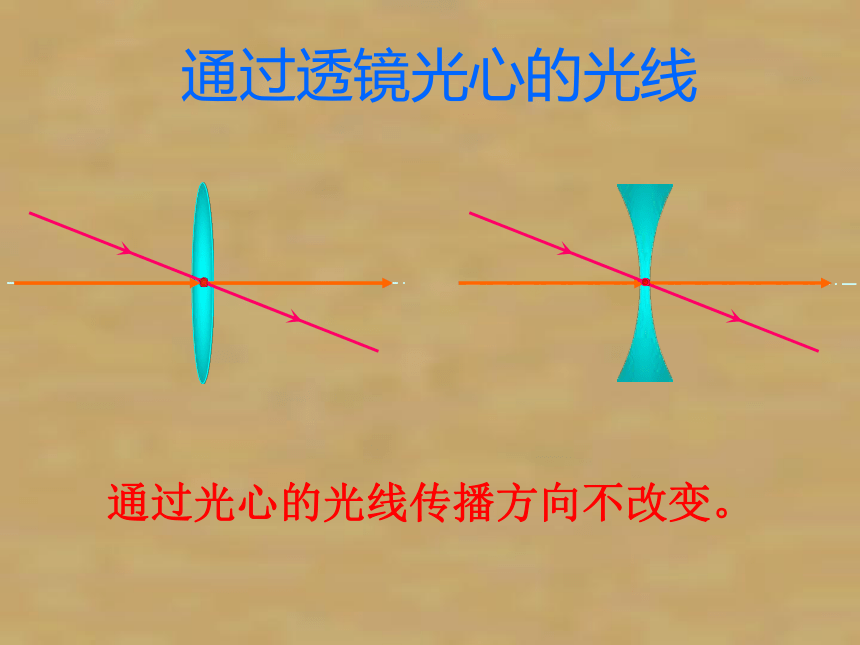

通过透镜光心的光线
通过光心的光线传播方向不改变。

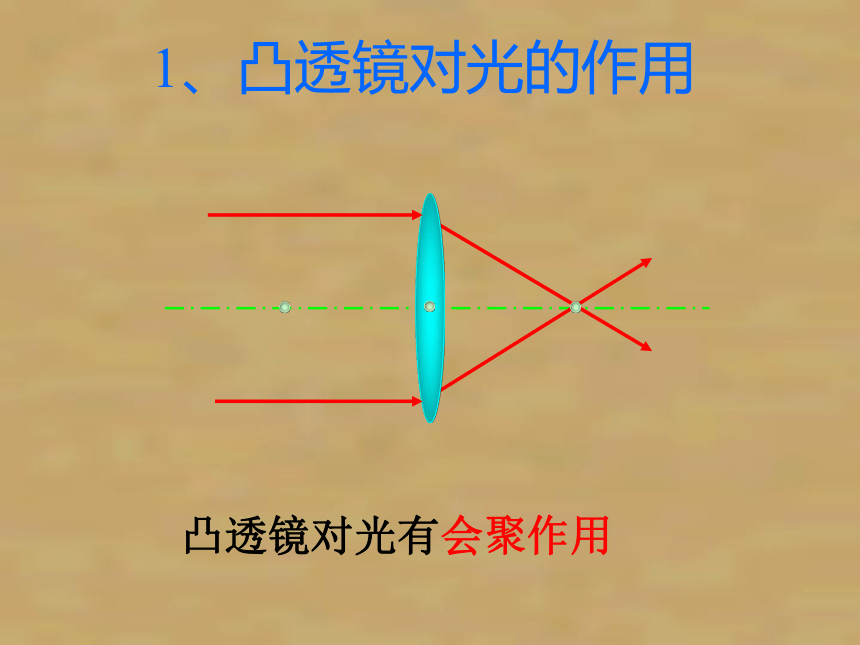

1、凸透镜对光的作用
凸透镜对光有会聚作用
2、凹透镜对光的作用
凹透镜对光有发散作用
凸透镜的焦点
O
F
F
2、凸透镜有两个实焦点。
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜的焦距
O
F
F
f
f
焦点到凸透镜光心的距离叫做焦距( f )。
实验探究：焦点、焦距
凹透镜的有焦点吗？
F
平行于主光轴的光线通过凹透镜后发散，发
散光线的反向延长线相交于主光轴上，它不是
实际光线的会聚点，叫 (F)。
虚焦点
F
凹透镜对光线的作用画图法
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
三条特殊光线
0
冰岛探险：一位探险家，在一座冰岛探险，天气晴朗，日上三杆，但寒气袭人，想生堆火取暖，可是只有柴草，没有火种，你能帮他想到办法吗？
山林警示语：在一座原始山林有一处标语：“禁止乱丢矿泉水瓶，谨防火灾”。你知道为什么吗？
图中画出了光通过透镜前后的传播方向,在图中补画上适当类型的透镜
公元前2世纪，古人用冰凸透镜向日取火
透镜在日常生活中的应用
思考
