18.1电能和电功课件（27张PPT）

(共27张PPT)
电能、电功
人教版
九年级全一册
CONTENTS
目录
电能
1
电能的计算
2
电功
3
电
能
工作回顾
电能的产生
电能的利用
一、电能

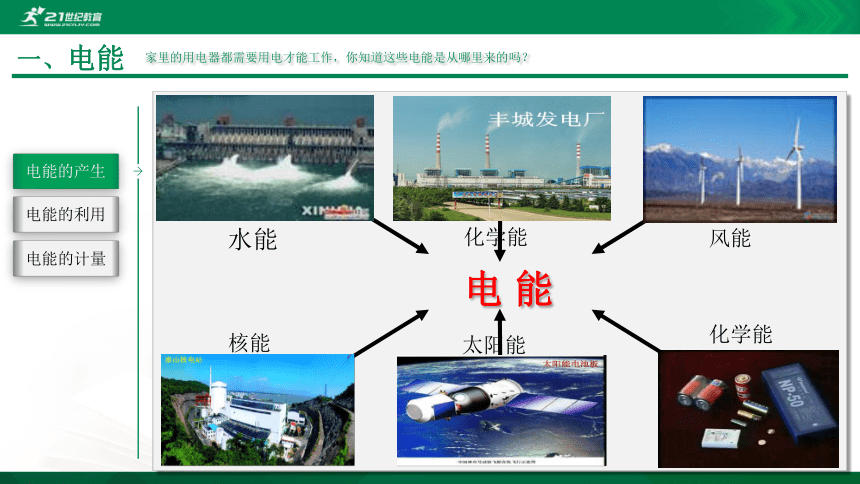

家里的用电器都需要用电才能工作，你知道这些电能是从哪里来的吗？
水能
化学能
风能
核能
太阳能
化学能
电
能
电能的计量
工作回顾
电能的产生
电能的利用

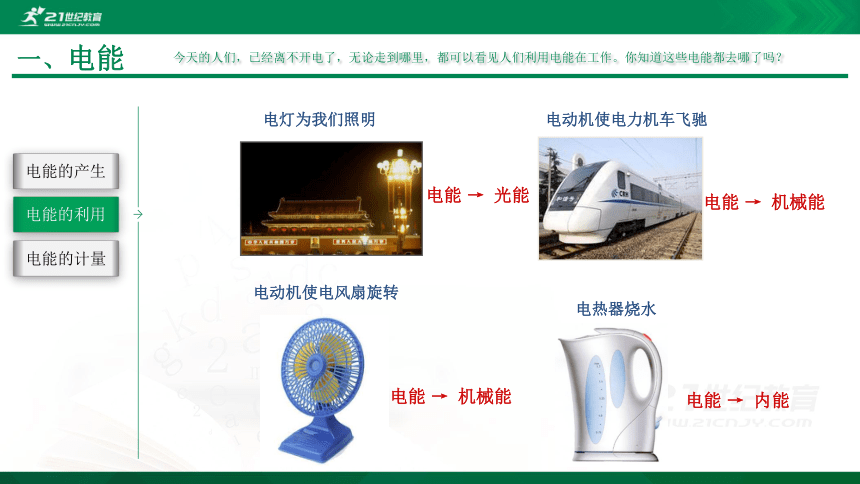

今天的人们，已经离不开电了，无论走到哪里，都可以看见人们利用电能在工作。你知道这些电能都去哪了吗？
电动机使电风扇旋转
电能
→
机械能
电热器烧水
电能
→
内能
电灯为我们照明
电动机使电力机车飞驰
电能
→
光能
电能
→
机械能
电能的计量
一、电能
工作回顾
电能的产生
电能的利用

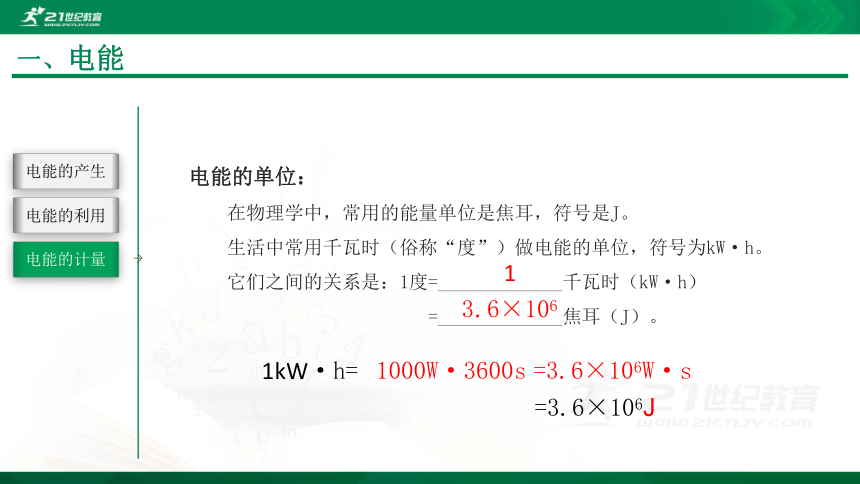

电能的单位：
在物理学中，常用的能量单位是焦耳，符号是J。
生活中常用千瓦时（俗称“度”）做电能的单位，符号为kW·h。
它们之间的关系是：1度=_____________千瓦时（kW·h）
=_____________焦耳（J）。
1
1kW·h=
=3.6×106J
1000W·3600s
=3.6×106W·s
3.6×106
电能的计量
一、电能
电能的计算
2月
2016年2月
2016年1月2日
××
工作回顾
电能表的作用
电能表的工作

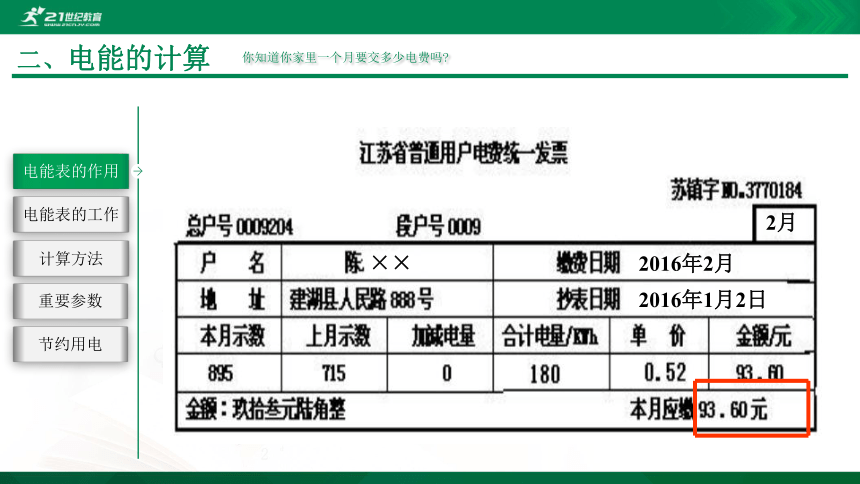

你知道你家里一个月要交多少电费吗?
计算方法
重要参数
节约用电
二、电能的计算
电能表的工作
计算方法
重要参数
节约用电
1．电能表的作用：电能表又叫_________，它是用来测量用电器在一段时间内__________________的仪表。
二、电能的计算
工作回顾
电能表的作用
计算方法
重要参数
节约用电
电能表的作用
2．用电时，电能表上面的数字以____________为单位来显示已经用去的电能；中间的铝质圆盘在测量用电器消耗电能时会_________，读数时应注意，最右边的一位是_________的数字。
KW·h
转动
小数位
电能表的工作
二、电能的计算
重要参数
节约用电
电能表的作用
3．计算方法：电能表计数器上前后两次读数之_____，就是用电器在这段时间内的用电度数。
电能表的工作
二月初电能表的示数__________
4
3
7
4
4
如：
二月底电能表的示数__________
二月份共用电________kw·h
4267.8kw·h
4374.4kw·h
106.6
小数
4
2
6
7
8
kw·h
差
电能的计量
二、电能的计算
电能的计量
节约用电
电能表的作用
电能表的工作
重要参数
●“220
V”
表示
这个电能表应该在
220
伏的电路中使
用。
●“10（20）A”
表示这个电能表的
标定电流为
10
A，
额定最大电流为
20
A。电能表工作
时的电流不应超过
额定最大电流。
●“50
～”表示
这个电能表在频
率为50
Hz的交流
电路中使用。
●“600
revs/
（kW
·
h）”表示
接在这个电能表上
的用电器，每消耗
1
kW
·
h的电能，
电能表上的转盘转
过
600
转。
正常工作时的电流
单位
若转了n圈，则消耗的电能：
二、电能的计算
电能的计量
重要参数
电能表的作用
电能表的工作
节约用电
一度电的作用
采掘原煤约100
kg
电炉炼钢约1.6
kg
电车行驶约0.85
km
二、电能的计算
电能的计量
重要参数
电能表的作用
电能表的工作
发1度电要消耗0.35
kg标准煤，排放0.872
kg二氧化碳，要关注能源消耗造成的环境破坏。
灌溉农田约
330
m2
电脑工作约
5
h
洗衣机工作约
2.7
h
节约用电
一度电的作用
二、电能的计算
电
功
（1）灯泡发光：
（2）电饭锅煮熟饭菜：
（3）玩具电动车运行：
现象分析
初步结论
电功的定义
物理意义
电功的单位
做功的影响因素
计算公式
计算变形
（4）电风扇转动：
电能→光能+内能；
电能→内能；
电能→机械能；
电能→机械能。
三、电功
电流所做的功叫电功，用W表示。
初步结论
现象分析
电功的定义
物理意义
电功的单位
做功的影响因素
计算公式
计算变形
用电器就消耗了多少电能
电流做了多少功
就有多少电能转化成其他形式的能
三、电功
电流所做的功叫电功，用W表示。
现象分析
初步结论
物理意义
电功的单位
做功的影响因素
计算公式
计算变形
电功的定义
三、电功
电功是衡量________________的物理量。
现象分析
初步结论
电功的定义
电功的单位
做功的影响因素
计算公式
计算变形
电能
电流通过电饭煲做功100J，电流做功100J=消耗电能100J
内能
100J
100J
物理意义
三、电功
国际单位________，常用单位___________。
现象分析
初步结论
电功的定义
物理意义
做功的影响因素
计算公式
计算变形
电功的单位
三、电功
（1）实验应该用什么方法？
现象分析
初步结论
电功的定义
物理意义
电功的单位
计算公式
计算变形
（2）画出电路图。
V1
V2
电功的影响因素
三、电功
实验一：
当流过灯泡的电流和用电时间一定时，研究灯泡消耗的电能即电功与灯泡两端电压的关系。
当灯泡两端的电压和用电时间一定时，流过灯泡的电流越大，电流做的功越
。
现象分析
初步结论
电功的定义
物理意义
电功的单位
计算公式
计算变形
实验二：
当灯泡两端的电压和用电时间一定时，研究灯泡消耗的电能即电功与流过灯泡电流的关系。
当流过灯泡的电流和用电时间一定时，灯泡两端的电压越大，电流做的功越
。
电功的影响因素
三、电功
交流：
上面的实验是依据电流做功使电能转化为
而设计的。当物体的内能增加时，温度就会升高，因此，通过
，可以判断
，即：物体的温度变化越
，电流做的功就越
。依据此原理你还有其它的实验方案吗？
现象分析
初步结论
电功的定义
物理意义
电功的单位
计算公式
计算变形
电功的影响因素
三、电功
现象分析
初步结论
电功的定义
物理意义
电功的单位
计算变形
计算电流做的功：
W
——
焦（J）
t
——
秒（s）
I
——安（A）
U
——伏
（V）
　　公式：
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
（适用于全部电路）
统一性、同一性、同时性
W=UIt
做功的影响因素
计算公式
三、电功
现象分析
初步结论
电功的定义
物理意义
电功的单位
计算公式
计算电流做的功：
做功的影响因素
W
=
UIt
I
=
U
R
W
=
I2Rt
W
=
U2
R
t
（适用于电能全部转化为内能的电路）
对于并联电路，采用公式
较为方便；对于串联电路，采用公式
较为方便。推导式只适用于纯电阻电路。
计算变形
三、电功
