人教版九年级物理第十六章第四节变阻器同步练习 含答案

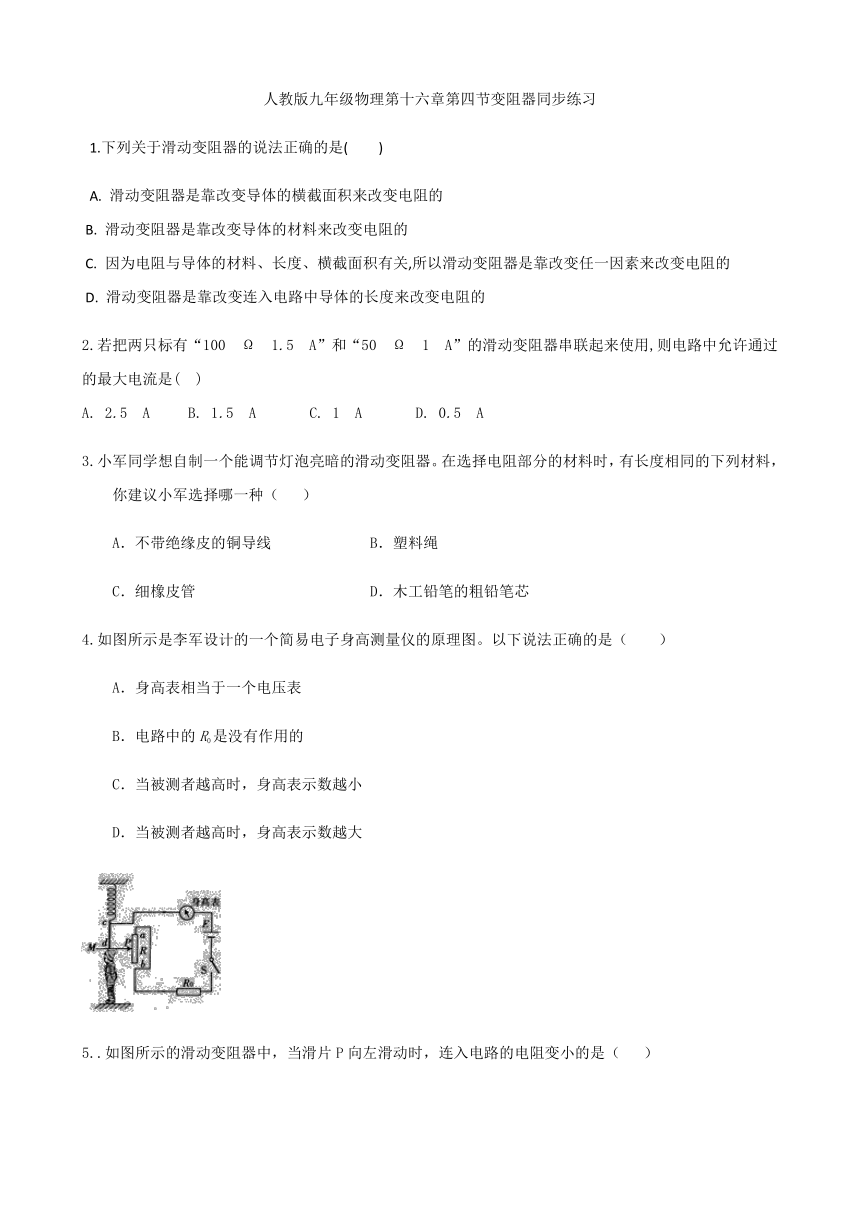

人教版九年级物理第十六章第四节变阻器同步练习
1.下列关于滑动变阻器的说法正确的是(　　)
A.
滑动变阻器是靠改变导体的横截面积来改变电阻的?????????????
?B.
滑动变阻器是靠改变导体的材料来改变电阻的?????????????
?C.
因为电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变任一因素来改变电阻的?????????????
?D.
滑动变阻器是靠改变连入电路中导体的长度来改变电阻的?????????????
2.若把两只标有“100?Ω　1.5?A”和“50?Ω　1?A”的滑动变阻器串联起来使用,则电路中允许通过的最大电流是(　)
A.
2.5?A
?B.
1.5?A?
?C.
1?A?
?D.
0.5?A????
3.小军同学想自制一个能调节灯泡亮暗的滑动变阻器。在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种（
）
A．不带绝缘皮的铜导线
B．塑料绳
C．细橡皮管
D．木工铅笔的粗铅笔芯
4.如图所示是李军设计的一个简易电子身高测量仪的原理图。以下说法正确的是（
）
A．身高表相当于一个电压表
B．电路中的R0是没有作用的
C．当被测者越高时，身高表示数越小
D．当被测者越高时，身高表示数越大

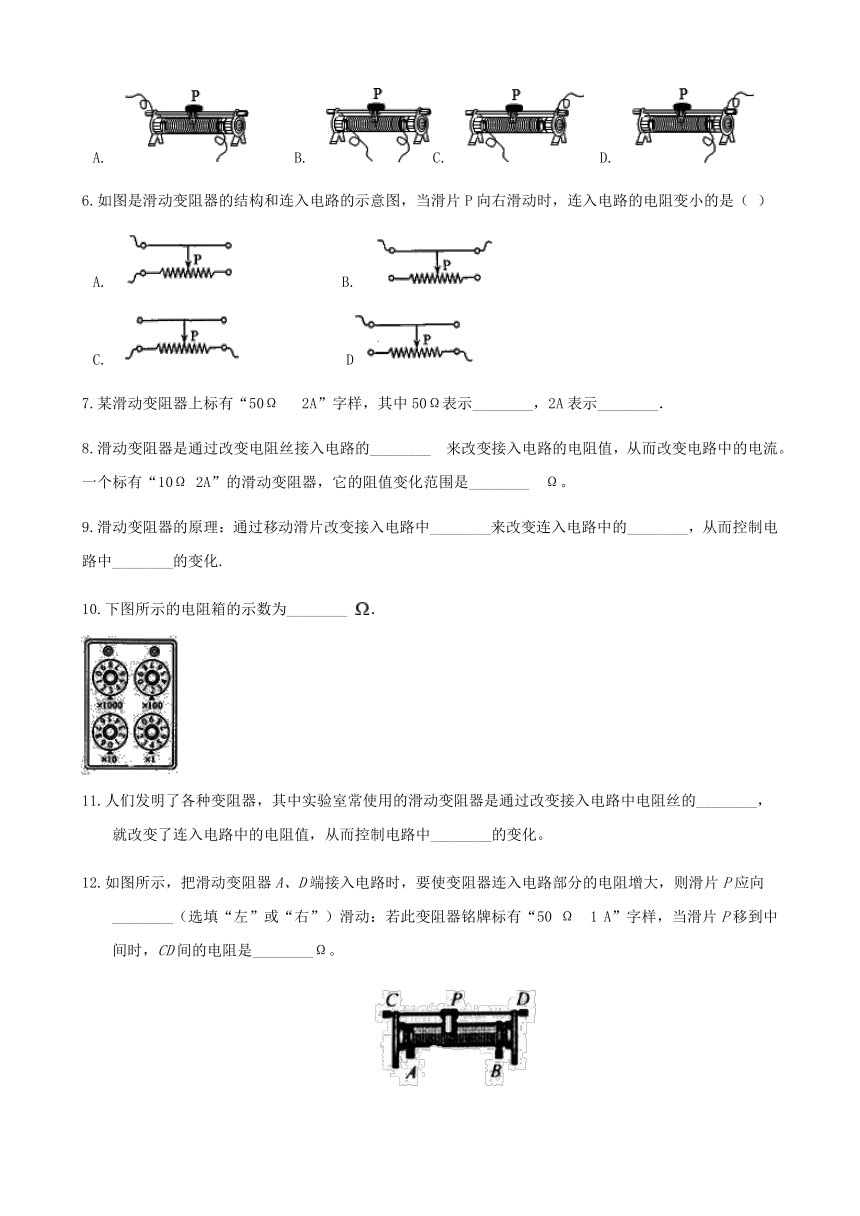

5..如图所示的滑动变阻器中，当滑片P向左滑动时，连入电路的电阻变小的是（?
）
A.????B.?C.??D.?
6.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（
）
A.???
?B.????
C.??
?D
7.某滑动变阻器上标有“50Ω?
2A”字样，其中50Ω表示________，2A表示________．
8.滑动变阻器是通过改变电阻丝接入电路的________?来改变接入电路的电阻值，从而改变电路中的电流。一个标有“10Ω
2A”的滑动变阻器，它的阻值变化范围是________?Ω。
9.滑动变阻器的原理：通过移动滑片改变接入电路中________来改变连入电路中的________，从而控制电路中________的变化.
10.下图所示的电阻箱的示数为________
．
11.人们发明了各种变阻器，其中实验室常使用的滑动变阻器是通过改变接入电路中电阻丝的________，就改变了连入电路中的电阻值，从而控制电路中________的变化。
12.如图所示，把滑动变阻器A、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向________（选填“左”或“右”）滑动：若此变阻器铭牌标有“50
Ω
1
A”字样，当滑片P移到中间时，CD间的电阻是________Ω。
13.如图所示，当线夹子在铅笔芯上滑动时，灯泡的亮度发生变化，这是通过改变铅笔芯连入电路中的　
　来改变其电阻的大小，实验器材中的　
　是就根据这一原理制成的。
14．在“用滑动变阻器改变小灯泡的亮度”的实验中
（1）请你根据实物图，在虚线框内画出对应的电路图。
（2）在实验前，开关应处于　
　状态，滑动变阻器的滑片应移到　
　端（填左或右）。
（3）某小组在实验中发现闭合开关后，无论怎样移动滑片灯泡不亮，电流表无示数，电压表有示数，其原因可能是　
　。
答案
1-6
D　C
D
D
?C
?D
7.此滑动变阻器的最大阻值是50Ω（或此滑动变阻器的阻值调节范围是0～50Ω）；此滑动变阻器允许通过的最大电流是2A．
8.
长度（长短）；0-10
9.
长度；电阻；电流
10.3204
11.长度
电流
12.右
0
13.长度；滑动变阻器
14.（1）略
（2）断开；左；（3）灯泡断路
