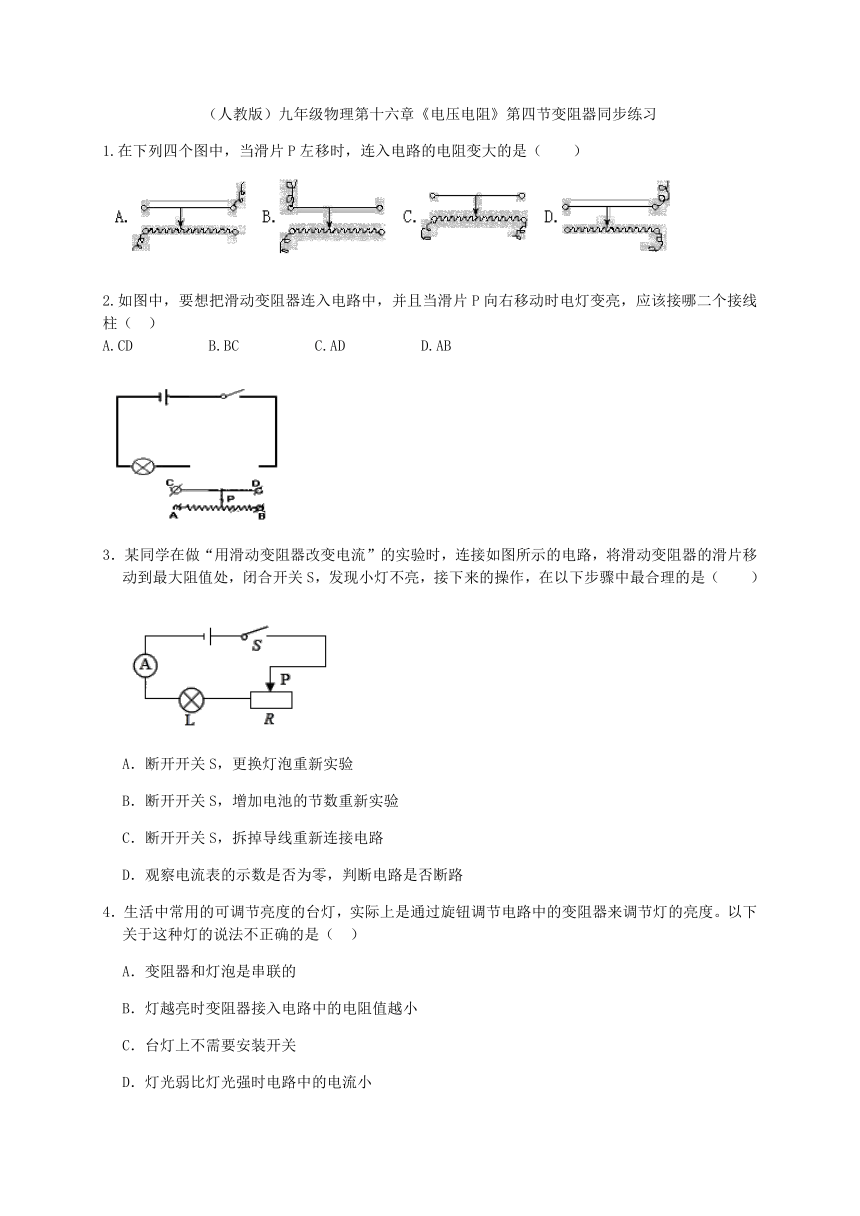

（人教版）九年级物理第十六章《电压电阻》第四节变阻器同步练习 含答案

（人教版）九年级物理第十六章《电压电阻》第四节变阻器同步练习
1.在下列四个图中，当滑片P左移时，连入电路的电阻变大的是（　　）
2.如图中，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱（　）
A.CD?????B.BC?????C.AD?????D.AB
3．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（
　）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
4．生活中常用的可调节亮度的台灯，实际上是通过旋钮调节电路中的变阻器来调节灯的亮度。以下关于这种灯的说法不正确的是（　）
A．变阻器和灯泡是串联的
B．灯越亮时变阻器接入电路中的电阻值越小
C．台灯上不需要安装开关
D．灯光弱比灯光强时电路中的电流小

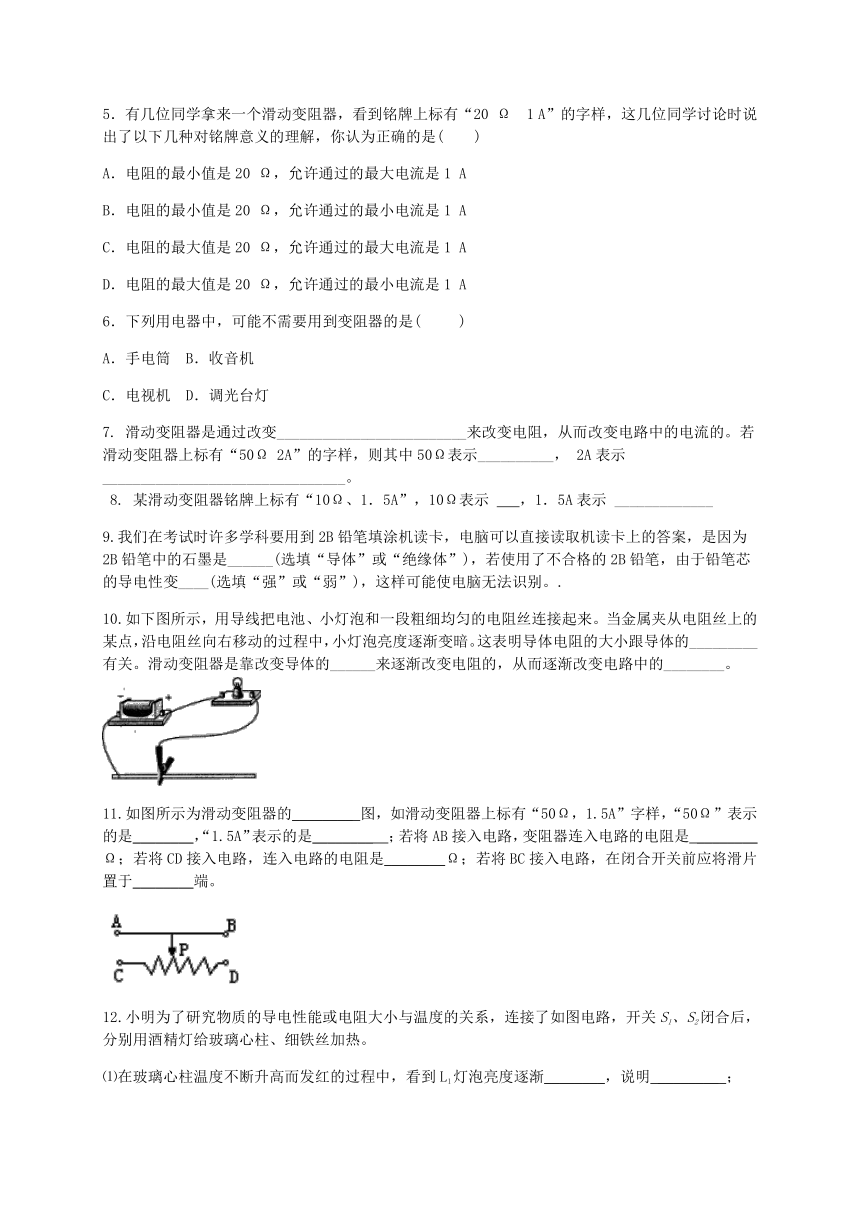

5．有几位同学拿来一个滑动变阻器，看到铭牌上标有“20
Ω　1
A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是(
　)
A．电阻的最小值是20
Ω，允许通过的最大电流是1
A
B．电阻的最小值是20
Ω，允许通过的最小电流是1
A
C．电阻的最大值是20
Ω，允许通过的最大电流是1
A
D．电阻的最大值是20
Ω，允许通过的最小电流是1
A
6．下列用电器中，可能不需要用到变阻器的是(　
　)
A．手电筒
B．收音机
C．电视机
D．调光台灯
7.
滑动变阻器是通过改变_________________________来改变电阻，从而改变电路中的电流的。若滑动变阻器上标有“50Ω
2A”的字样，则其中50Ω表示__________，
2A表示________________________________。
8.
某滑动变阻器铭牌上标有“10Ω、1．5A”，10Ω表示
?
，1．5A表示
_____________
9.我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是______(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变____(选填“强”或“弱”)，这样可能使电脑无法识别。.
10.如下图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝上的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。这表明导体电阻的大小跟导体的_________有关。滑动变阻器是靠改变导体的______来逐渐改变电阻的，从而逐渐改变电路中的________。
11.如图所示为滑动变阻器的________
图，如滑动变阻器上标有“50Ω，1.5A”字样，“50Ω”表示的是________，“1.5A”表示的是________
；若将AB接入电路，变阻器连入电路的电阻是
________
Ω；若将CD接入电路，连入电路的电阻是________Ω；若将BC接入电路，在闭合开关前应将滑片置于________端。
12.小明为了研究物质的导电性能或电阻大小与温度的关系，连接了如图电路，开关S1、S2闭合后，分别用酒精灯给玻璃心柱、细铁丝加热。
⑴在玻璃心柱温度不断升高而发红的过程中，看到L1灯泡亮度逐渐________，说明
________
；
⑵在细铁丝温度不断升高而发红的过程中，看到L2灯泡亮度逐渐________，说明
________
。
13.如图所示是小明连接的用滑动变阻器调节灯泡亮度的电路，在使用过程中，小明分别遇到以下问题，请分析其中的原因。
(1)现象：灯泡很亮，移动滑动变阻器，灯泡亮度不变。原因：____________________________________。
(2)现象：灯泡很暗，移动滑动变阻器，灯泡亮度不变。原因：____________________________________。
(3)现象：灯泡不发光，电压表有示数，电流表无示数。原因：_______________________________。
14.学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示。(1)他把金属夹首先夹在了铅笔芯的两端，这样做的目的是_____________________________________。
(2)固定金属夹A，将金属夹B向左移动，电路中的电流将________(填“变小”“不变”或“变大”)，这一看不见的变化可由看得见的现象来呈现，即______________________。
(3)通过分析，此简易调光灯还有一些不足，请提出两种改进意见：
①_____________________________；
②_____________________________。
答案
1-6
D
B
D
C
C
A
7.接入电路部分的电阻丝长度；该滑动变阻器的最大阻值为50欧；允许通过该滑动变阻器的最大电流为2安
8.滑动变阻器的最大阻值是10Ω??允许通过的最大电流为1.5A
9.
导体
弱
10.长度
长度
_电流_
11.结构原理示意；滑动变阻器的阻值可在0～50Ω之间变化（或滑动变阻器的最大阻值是50Ω）；该滑动变阻器允许通过的最大电流为1.5A；0；50；右
12.⑴变亮；玻璃的导电性能随温度升高而变强（或玻璃升温后可变为导体）
⑵变暗；铁丝的电阻随温度升高而变大
13.滑动变阻器接入的是两个上接线柱
滑动变阻器接入的是两个下接线柱
灯泡灯丝断了，或灯泡处接触不良
14使连入电路中的电阻最大(或保护电路)
变大
观察小灯泡的亮度
增加一只开关　串联一个电流表
