人教版物理九年级全册 第8讲.电功率的测量和计算课件

(共25张PPT)
电功率的测量和计算
人教版
九年级全一册

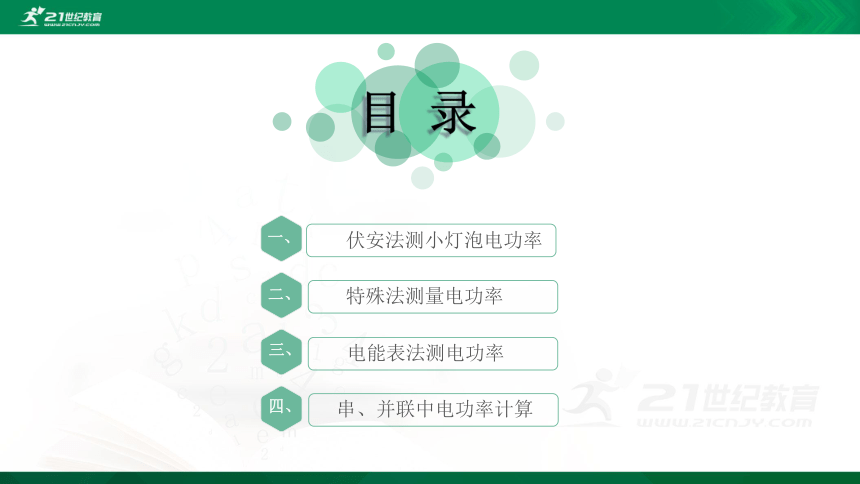

目
录
伏安法测小灯泡电功率
特殊法测量电功率
电能表法测电功率
串、并联中电功率计算
二、
三、
四、
一、

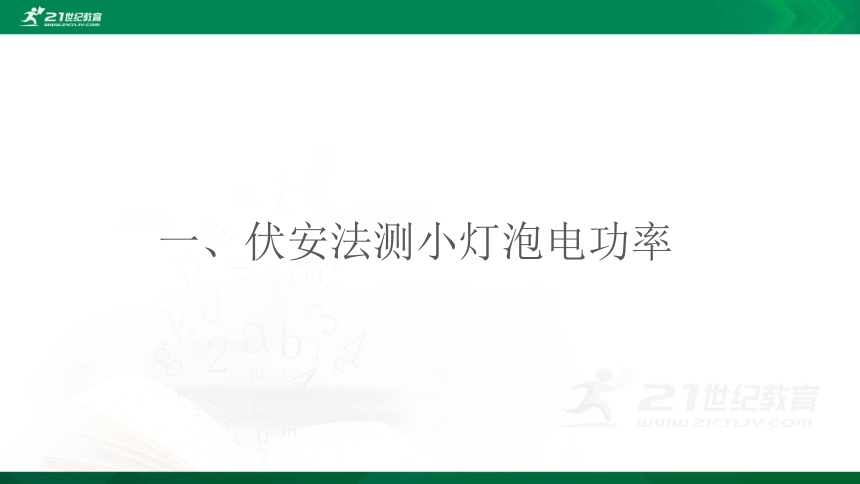

一、伏安法测小灯泡电功率

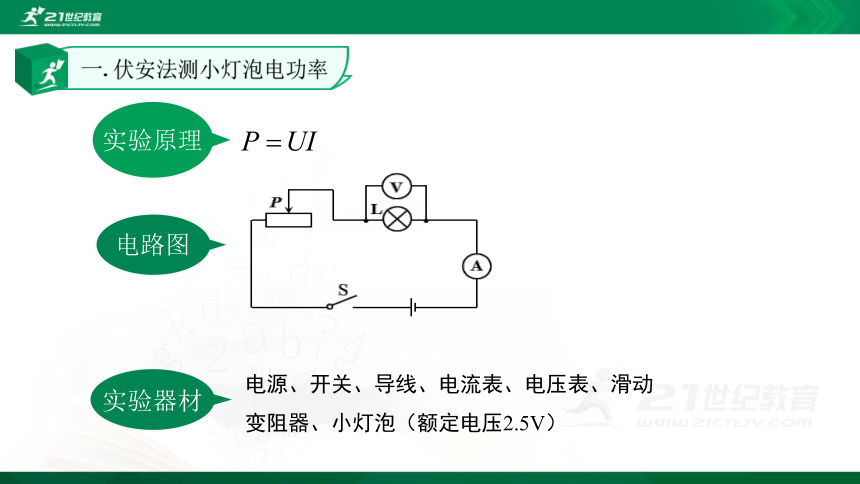

电路图
实验器材
实验原理
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5V）

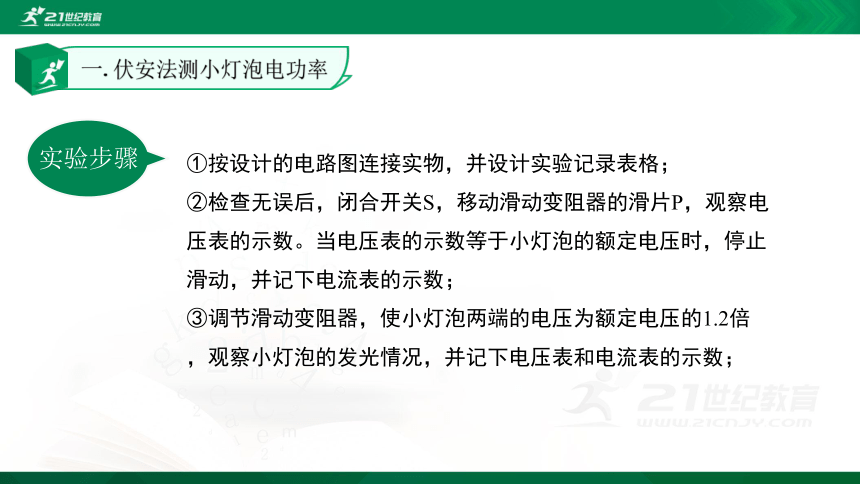

一.伏安法测小灯泡电功率
①按设计的电路图连接实物，并设计实验记录表格；
②检查无误后，闭合开关S，移动滑动变阻器的滑片P，观察电压表的示数。当电压表的示数等于小灯泡的额定电压时，停止滑动，并记下电流表的示数；
③调节滑动变阻器，使小灯泡两端的电压为额定电压的1.2倍，观察小灯泡的发光情况，并记下电压表和电流表的示数；
实验步骤
一.伏安法测小灯泡电功率

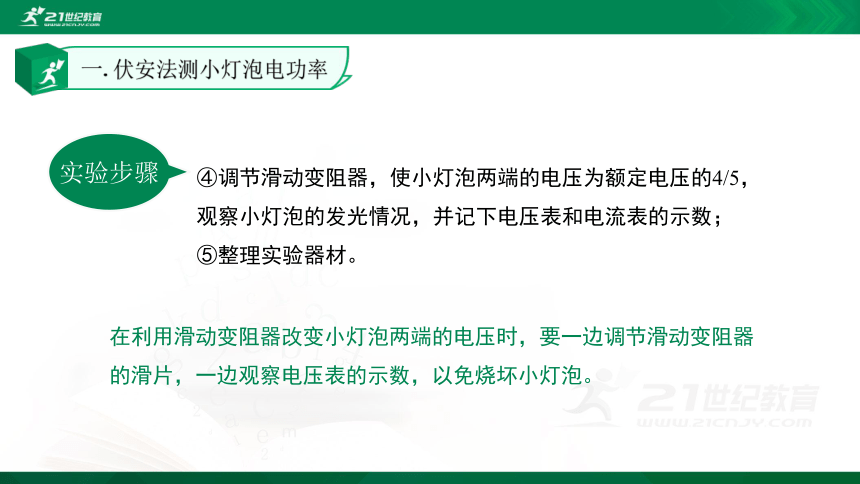

④调节滑动变阻器，使小灯泡两端的电压为额定电压的4/5，观察小灯泡的发光情况，并记下电压表和电流表的示数；
⑤整理实验器材。
实验步骤
在利用滑动变阻器改变小灯泡两端的电压时，要一边调节滑动变阻器的滑片，一边观察电压表的示数，以免烧坏小灯泡。
一.伏安法测小灯泡电功率

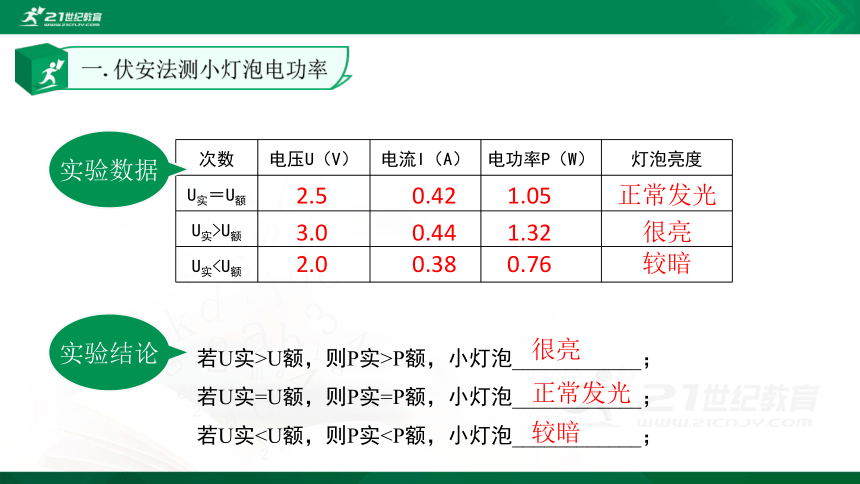

次数
电压U（V）
电流I（A）
电功率P（W）
灯泡亮度
U实＝U额
U实>U额
U实若U实>U额，则P实>P额，小灯泡____________；
若U实=U额，则P实=P额，小灯泡____________；
若U实实验数据
实验结论
2.5
0.42
1.05
正常发光
3.0
0.44
1.32
很亮
2.0
0.38
0.76
较暗
很亮
正常发光
较暗
一.伏安法测小灯泡电功率
（1）
（2）
（3）

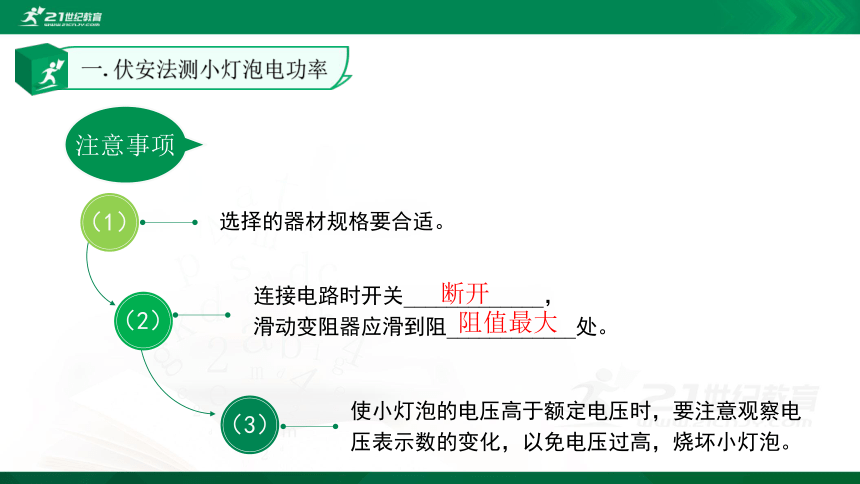

选择的器材规格要合适。
连接电路时开关_____________，
滑动变阻器应滑到阻____________处。
使小灯泡的电压高于额定电压时，要注意观察电压表示数的变化，以免电压过高，烧坏小灯泡。
注意事项
断开
阻值最大
一.伏安法测小灯泡电功率

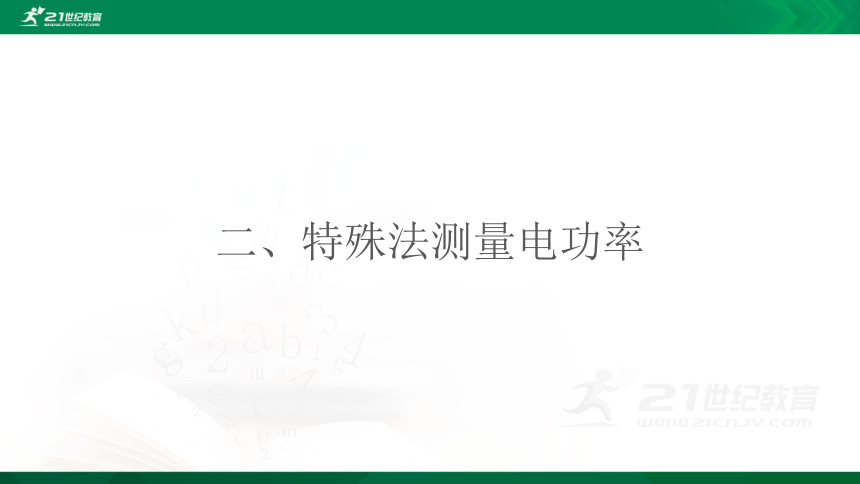

二、特殊法测量电功率
方法：可将电压表并联在滑动变阻器两端，
如图所示。
则灯泡的电功率为：
PL＝（U总－UR）·I
（1）利用一个电流表和一量程较小的电压表。（已知U额）
二.特殊法测量电功率
①欧安法
（2）利用一个电流表（或电压表）和一定值电阻配合。（已知U额）
步骤：
a．闭合开关S，移动滑片，使用电流表的示数为
；
b．滑片不动，把电流表改接到灯所在的支路，读出此时电流表的示数，即为I额；
c．计算额定功率P额=U额·I额。
二.特殊法测量电功率
②伏欧法
步骤：
a．闭合开关S，移动滑片，使电压表的示数为U额；
b．滑片不动，把电压表改接到R0两端，读出此时电压表的示数U0；
c．计算额定功率P额=U额·I额=
U额·
（2）利用一个电流表（或电压表）和一定值电阻配合。（已知U额）
二.特殊法测量电功率
三、电能表法测电功率
（1）原理：
（2）实验器材：电能表、秒表、用电器等
（3）步骤：
让电吹风工作，同时注意表盘转动了几转，并用秒表测出电能表表盘转了几转用是时间，通过计算求出电吹风的电功率。
表盘每转一圈电流所做的功:
=3.6×106/3000J=1.2×106J。
在时间t内表盘转n圈所做的功:
=nW=
n×1.2×106J。
电吹风的电功率
=
三.电能表法测电功率
四、并联电路中电功率的计算公式
串联电路
并联电路
电
路
图
电流
电压
电阻
电压与电流
分配关系
I
=I1+I2
U
=U1+U2
U
=U1=U2
R
=R1+R2
I1
R2
I2
R1
=
U1
R1
U2
R2
=
1/R
=1/R1+1/R2
I
=
I1
=I2
I
I1
I2
U
U2
U1
R2
R1
I
U1
U2
U
I2
I1
R2
R1
四.串、并联电路中电功率的计算公式
例1、把一只电阻为100欧的电炉接在220伏的电路中，根据以上这些条件，你最多能求出哪些学过的电学量？
解:
I=
=
=2.2安
四.串、并联电路中电功率的计算公式
思考：对某一用电器来说，在一定电压下，对应的物理量有几个？（不计时间）
P、U、I、R
它们之间有什么关系？
要想求功率P，至少要知道这四个量中的几个量？如果求R呢？
四.串、并联电路中电功率的计算公式
在计算电功率时，对某一个用电器来说，在一定的电压（U1）下，都有对应的I1、R1、P1，在这四个量中，已知其中的任何二个都可以计算出另外二个。
小结：
四.串、并联电路中电功率的计算公式
推导出：
四.串、并联电路中电功率的计算公式
1、串联电路新特点:
例2.R1、R2串联，R1：R2
=3：2，则电流通过R1、R2
的功率之比为多少？
解：根据公式P=I2
R
又因为在串联电路中I1=I2
所以P1：P2=R1：R2=3：2
P1
P2
=
R1
R2
P1
P2
=
U1
U2
R1
R2
=
四.串、并联电路中电功率的计算公式
2、串联电路中电功率的计算：
练习:额定电压为220伏的电炉在正常工作时的电阻为100欧，如串联一只10欧的电阻后接在220伏的电路中，电炉和电阻的功率各是多少？电路消耗的总功率又是多少?
分析：先画电路图
R1=100欧
R2=10欧
U=220伏
已知R1，要想求P1
已知R2，要想求P2
选择公式是关键
四.串、并联电路中电功率的计算公式
解：R=R1+R2=100Ω+10Ω=110Ω
（1）P1=I2R1=（2A）2×100Ω=400W
（2）P2=
I2R2=（2A）2×10Ω=40W
I=
=
=2A
（3）P总=
P1+P2=440W
求P总方法二：4个公式都可以，只要总对总
四.串、并联电路中电功率的计算公式
3、并联电路新特点:
例3.R1、R2并联，R1：R2
=3：2，则电流通过R1、R2
的功率之比为多少？
四.串、并联电路中电功率的计算公式
解：根据公式P=U2
/R
又因为在并联电路中U1=U2
所以P1：P2=R2：R1=2：3
P1
P2
=
R2
R1
P1
P2
=
I1
I2
R2
R1
=
谢谢
