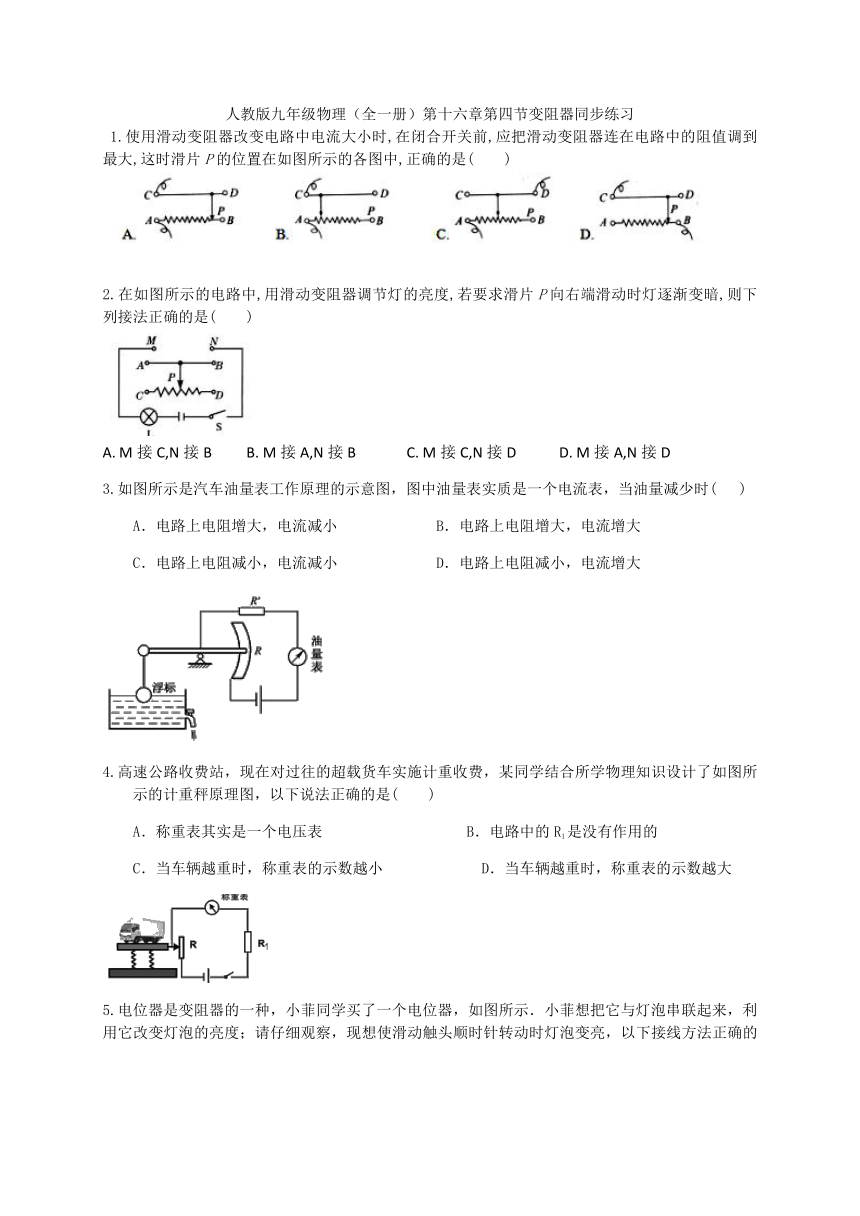

1.使用滑动变阻器改变电路中电流大小时,在闭合开关前,应把滑动变阻器连在电路中的阻值调到最大,这时滑片P的位置在如图所示的各图中,正确的是(　　)
??????
2.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是(　　)
A.
M接C,N接B???
B.
M接A,N接B??
?C.
M接C,N接D???
D.
M接A,N接D???
3.如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时(
)
电路上电阻增大，电流减小
B．电路上电阻增大，电流增大
C．电路上电阻减小，电流减小
D．电路上电阻减小，电流增大
4.高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是(
)
A．称重表其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重表的示数越小
D．当车辆越重时，称重表的示数越大

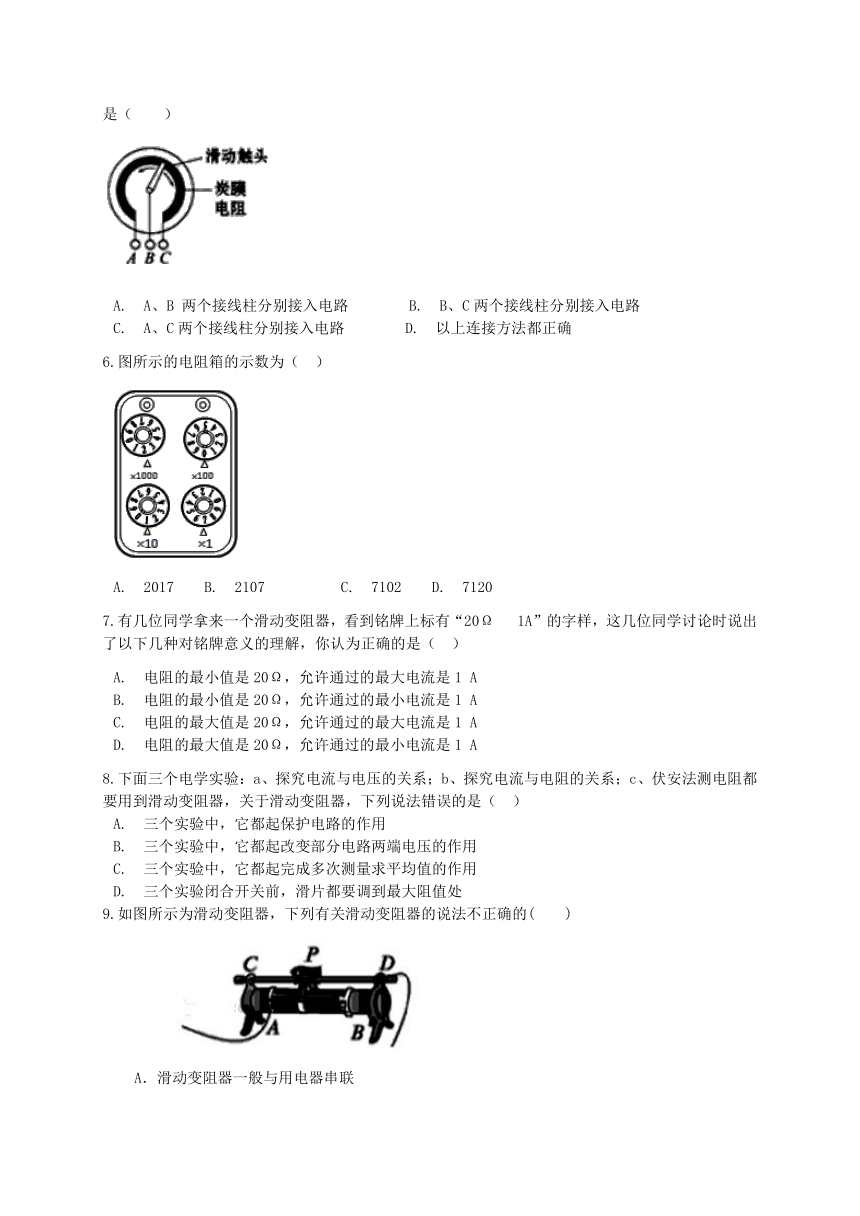

5.电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（　　）
A.?A、B
两个接线柱分别接入电路??
?B.?B、C两个接线柱分别接入电路
C.?A、C两个接线柱分别接入电路????D.?以上连接方法都正确
6.图所示的电阻箱的示数为（
）
A.?2017??B.?2107?????C.?7102??D.?7120
7.有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω?
1A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（　）
A.?电阻的最小值是20Ω，允许通过的最大电流是1
A
B.?电阻的最小值是20Ω，允许通过的最小电流是1
A
C.?电阻的最大值是20Ω，允许通过的最大电流是1
A
D.?电阻的最大值是20Ω，允许通过的最小电流是1
A
8.下面三个电学实验：a、探究电流与电压的关系；b、探究电流与电阻的关系；c、伏安法测电阻都要用到滑动变阻器，关于滑动变阻器，下列说法错误的是（　）
A.?三个实验中，它都起保护电路的作用
B.?三个实验中，它都起改变部分电路两端电压的作用
C.?三个实验中，它都起完成多次测量求平均值的作用
D.?三个实验闭合开关前，滑片都要调到最大阻值处
9.如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的(
　)
A．滑动变阻器一般与用电器串联
B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻
C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小
D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变
10．如图所示，在研究“电流与电阻的关系”实验中，下列说法正确的是（
）
①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是改变电阻两端的电压
A．①②
B．①③
C．①④
D．③④
11.小明用电流表和滑动变阻器设计了如图1所示的压力测量仪，可以反映弹簧上方金属片受到的压力大小。其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电流表。
（1）当开关S闭合，金属片受到的压力增大时，变阻器的阻值　
　，电流表示数　
　。（填“变大”“变小”或“不变”）
（2）我们将电流表中的电流刻度换成相应力的刻度，就能直接显示金属片受到的压力大小。如果刻度盘中的力刻度值为100N（如图2所示），则120N的刻度应在100N的　
　边（填“左”或“右”）。
12.调光台灯的调光旋钮是一个电位器，它实际是一个
______
。它调光改变电阻丝接入电路的
______
来改变电阻。
13.电视机和复读机中用来调节音量大小的电位器实际相当于
______
，其原理如图所示，若要使音量最大，滑片P应接在
______
点；若要关闭声音，滑片P应接在
______
点。
14.如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将　
　（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用　
　（选填“铜丝”或“镍铬合金丝”）。
15.滑动变阻器就是常改变连入电路中的　
　来改变电阻的。电视机、复读机上的“音量Volume”旋钮，能够控制声音的响度，它实质上是一个　
　。
16..小明晚上看书时发现家里的电灯总是忽明忽暗,根据所学知识,小明对这种现象的原因做了一个初步的分析,并从实验室选择了如图所示器材,想通过实验模拟出电灯忽明忽暗现象来探究其中原因。
(1)小明设计了电路图如图甲所示,请你用笔画线代替导线完成图乙的电路连接;
(2)闭合开关后,小明将滑动变阻器的滑片向右滑动,电压表示数逐渐变　　　　,小灯泡亮度逐渐变　　　　;再向左移动滑片时,电压表示数逐渐变　　　　,小灯泡亮度又逐渐变　　　　,反复左右移动滑动变阻器的滑片,即可观察到小灯泡的忽明忽暗现象,由此小明得出了这样的结论:“电灯忽明忽暗可能是由于　　　　　　　　　　　　　　造成的。”?
答案
1-10.A
A
A
D
B
?A?
C　
C
C
　A　
11.（1）变大；变小；（2）左
12.滑动变阻器；长度
13.滑动变阻器，d，a
14.
b和c；镍铬合金线
15.电阻丝的长度；滑动变阻器
16.
(1)实物连接如图所示。
(2)大　亮　小　暗　电灯两端的电压不稳定
