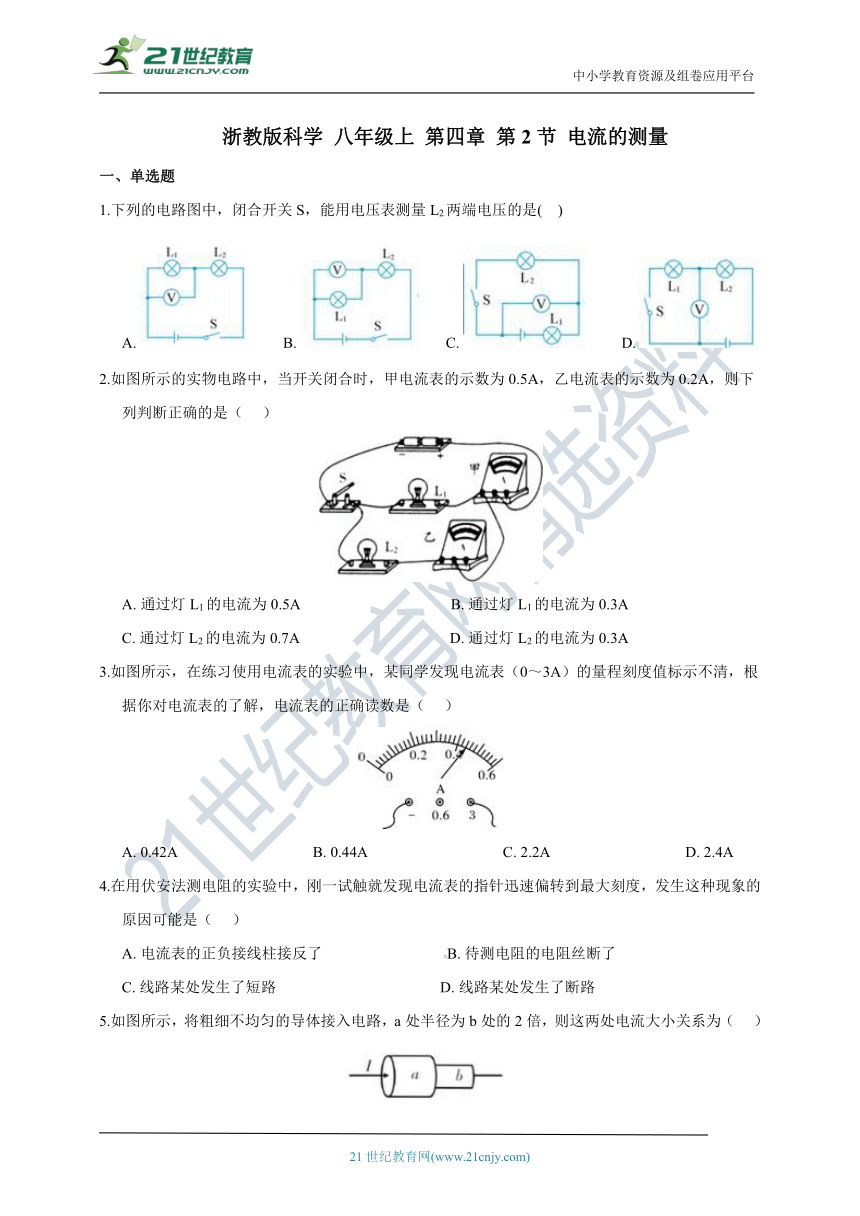

浙教版科学 八年级上 第四章 第2节 电流的测量
一、单选题
1.下列的电路图中，闭合开关S，能用电压表测量L2两端电压的是(?? )
A.????????B.????????C.????????D.?
2.如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（??? ）
A.?通过灯L1的电流为0.5A???????????????????????????????????????B.?通过灯L1的电流为0.3A
C.?通过灯L2的电流为0.7A???????????????????????????????????????D.?通过灯L2的电流为0.3A
3.如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ???）
A.?0.42A???????????????????????????????????B.?0.44A???????????????????????????????????C.?2.2A???????????????????????????????????D.?2.4A
4.在用伏安法测电阻的实验中，刚一试触就发现电流表的指针迅速偏转到最大刻度，发生这种现象的原因可能是（??? ）
A.?电流表的正负接线柱接反了????????????????????????????????B.?待测电阻的电阻丝断了
C.?线路某处发生了短路???????????????????????????????????????????D.?线路某处发生了断路
5.如图所示，将粗细不均匀的导体接入电路，a处半径为b处的2倍，则这两处电流大小关系为（??? ）
A.?Ia＝2Ib????????????????????????????????B.?Ia＝4Ib????????????????????????????????C.?Ia＝Ib????????????????????????????????D.?2Ia＝Ib

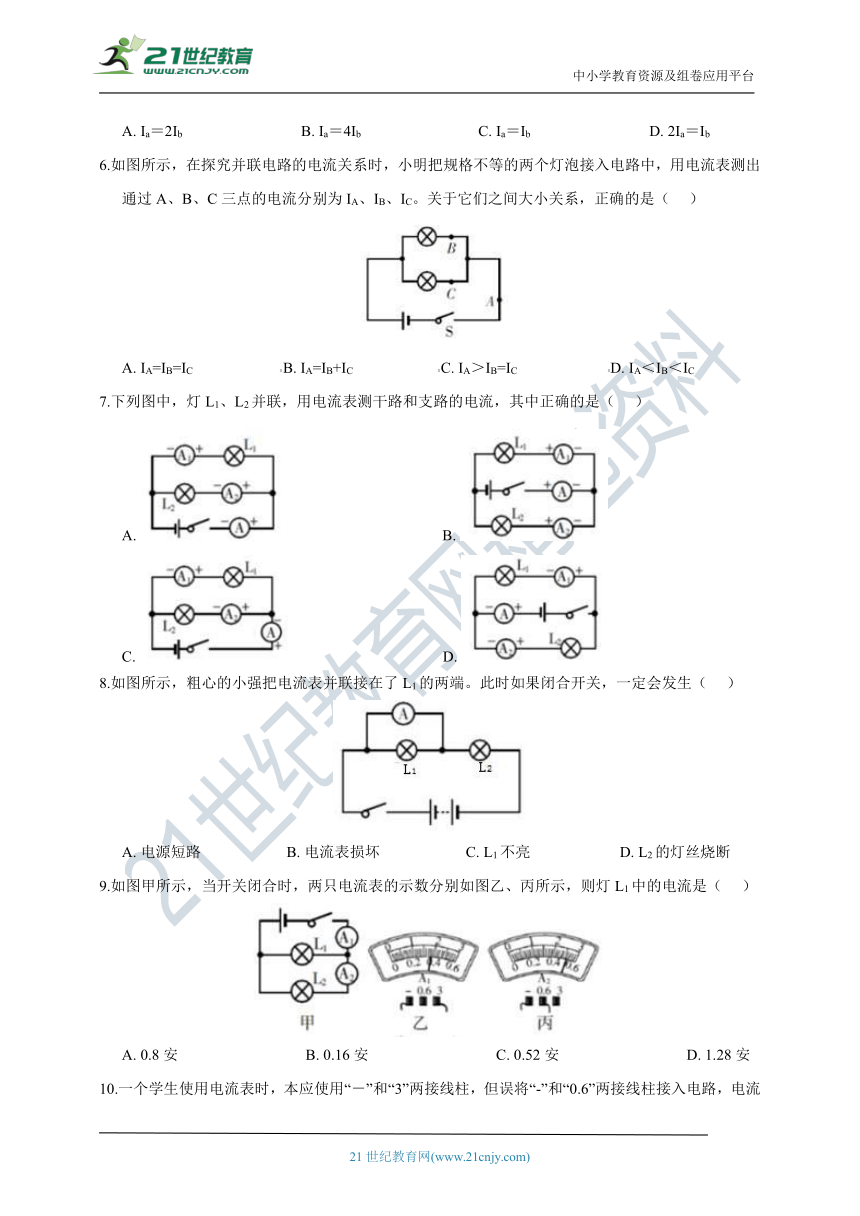

6.如图所示，在探究并联电路的电流关系时，小明把规格不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间大小关系，正确的是（??? ）
A.?IA=IB=IC?????????????????????????B.?IA=IB+IC????????????????????????C.?IA＞IB=IC????????????????????????D.?IA＜IB＜IC
7.下列图中，灯L1、L2并联，用电流表测干路和支路的电流，其中正确的是（??? ）
A.??????????????????????????????????????????B.?
C.????????????????????????????????????????D.?
8.如图所示，粗心的小强把电流表并联接在了L1的两端。此时如果闭合开关，一定会发生（??? ）
A.?电源短路??????????????????????B.?电流表损坏??????????????????????C.?L1不亮???????????????????????D.?L2的灯丝烧断
9.如图甲所示，当开关闭合时，两只电流表的示数分别如图乙、丙所示，则灯L1中的电流是（??? ）
A.?0.8安?????????????????????????????????B.?0.16安?????????????????????????????????C.?0.52安?????????????????????????????????D.?1.28安
10.一个学生使用电流表时，本应使用“－”和“3”两接线柱，但误将“-”和“0.6”两接线柱接入电路，电流从“0.6”流入，从“－”流出电流表，这样做的结果是（??? ）
A.?指针不动????????????????????????????????????????????????????????????B.?指针反向摆动
C.?指针摆动的角度小了?????????????????????????????????????????D.?指针摆动角度太大，电流表可能被烧坏
二、填空题

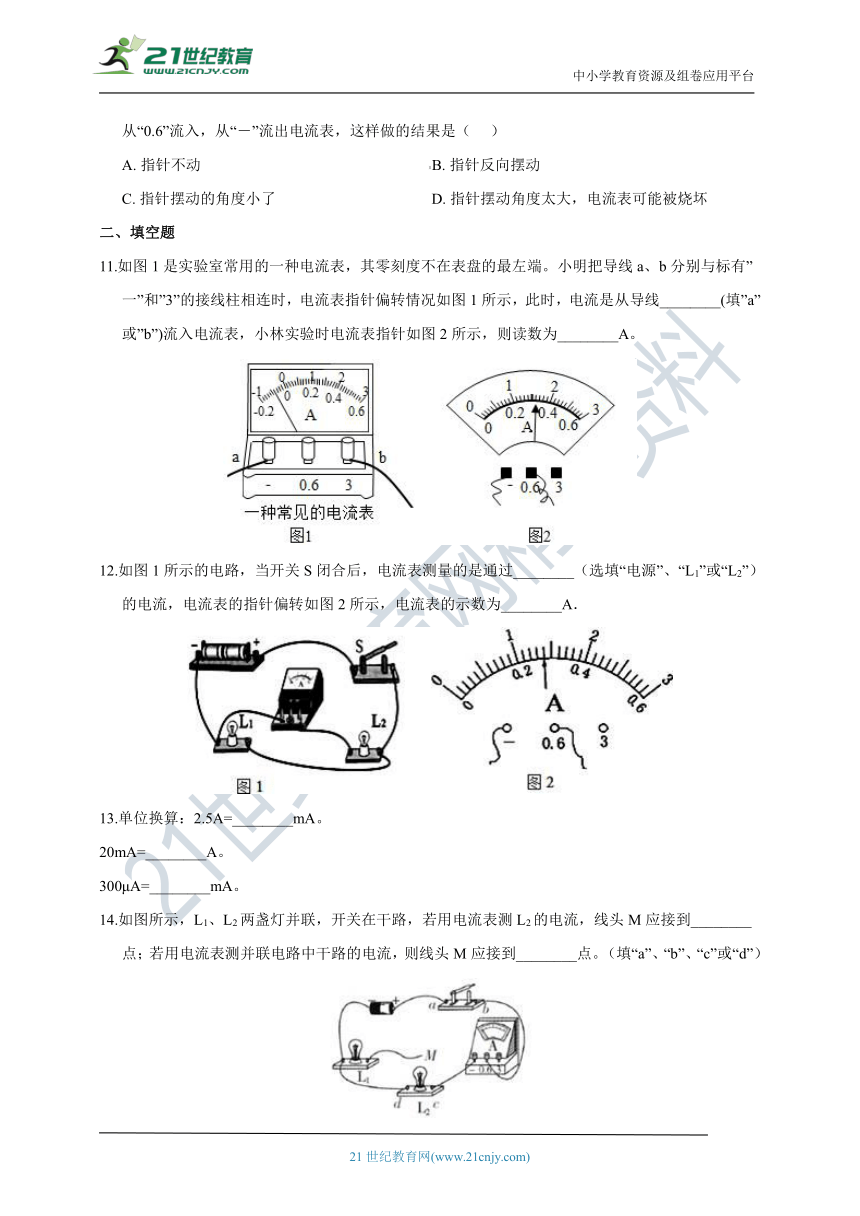

11.如图1是实验室常用的一种电流表，其零刻度不在表盘的最左端。小明把导线a、b分别与标有”一”和”3”的接线柱相连时，电流表指针偏转情况如图1所示，此时，电流是从导线________(填”a”或”b”)流入电流表，小林实验时电流表指针如图2所示，则读数为________A。
12.如图1所示的电路，当开关S闭合后，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为________A．
13.单位换算：2.5A=________mA。
20mA=________A。
300μA=________mA。
14.如图所示，L1、L2两盏灯并联，开关在干路，若用电流表测L2的电流，线头M应接到________点；若用电流表测并联电路中干路的电流，则线头M应接到________点。（填“a”、“b”、“c”或“d”）

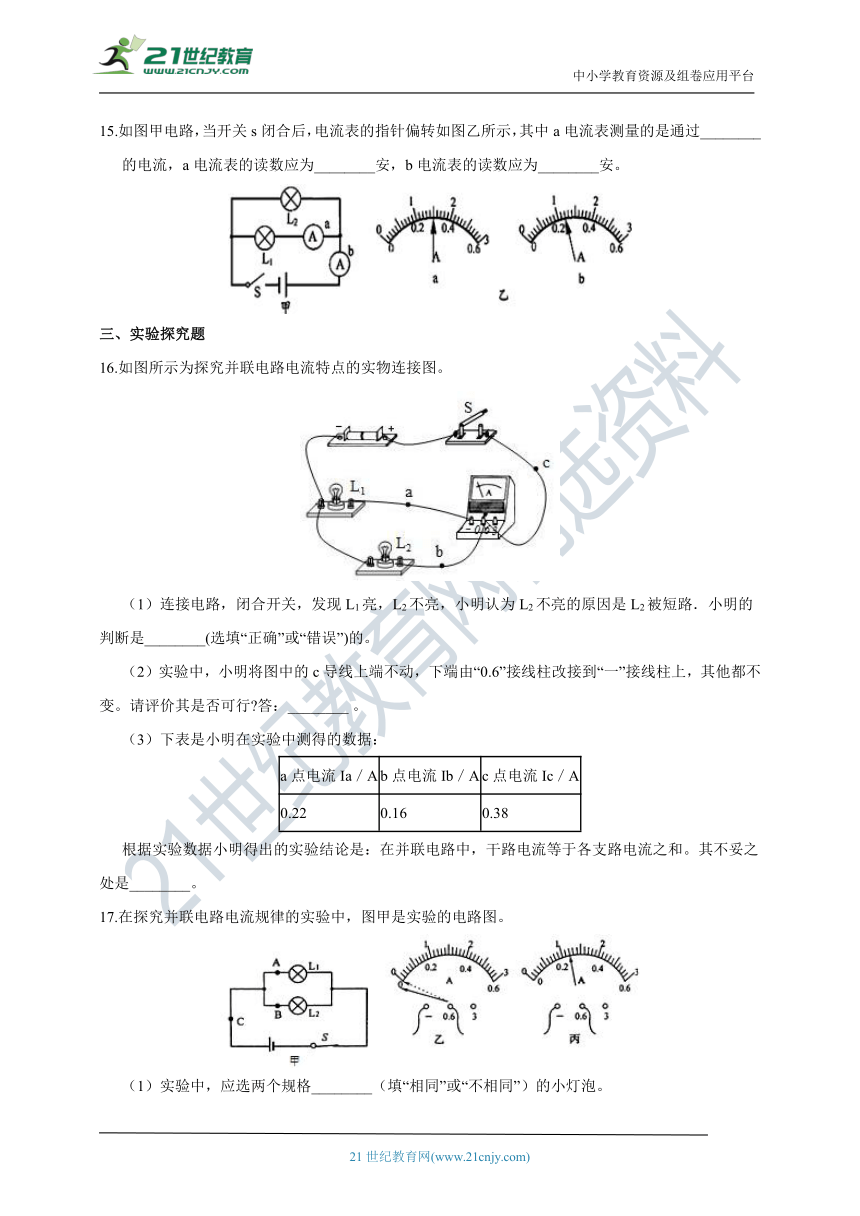

15.如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过________的电流，a电流表的读数应为________安，b电流表的读数应为________安。
三、实验探究题
16.如图所示为探究并联电路电流特点的实物连接图。
（1）连接电路，闭合开关，发现L1亮，L2不亮，小明认为L2不亮的原因是L2被短路．小明的判断是________(选填“正确”或“错误”)的。
（2）实验中，小明将图中的c导线上端不动，下端由“0.6”接线柱改接到“一”接线柱上，其他都不变。请评价其是否可行?答：________?。
（3）下表是小明在实验中测得的数据：
a点电流Ia／A b点电流Ib／A c点电流Ic／A
0.22 0.16 0.38
根据实验数据小明得出的实验结论是：在并联电路中，干路电流等于各支路电流之和。其不妥之处是________。
17.在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）实验中，应选两个规格________（填“相同”或“不相同”）的小灯泡。
（2）电流表应________（填“串联”或“并联”）在被测电路中。若要测量并联电路中的干路电流，则电流表应接在甲图中的________点。
（3）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是________，在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A。
四、解答题

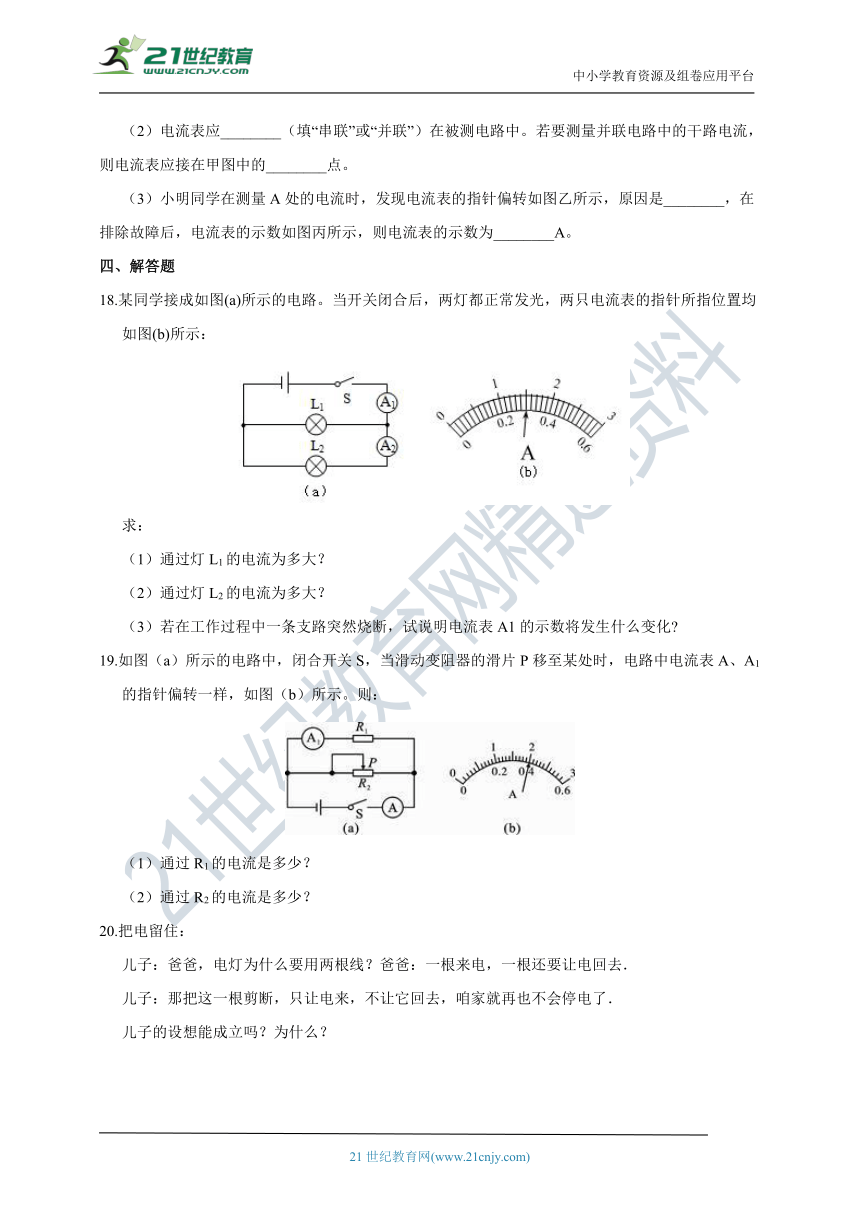

18.某同学接成如图(a)所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图(b)所示：
求：
（1）通过灯L1的电流为多大？??
（2）通过灯L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化?
19.如图（a）所示的电路中，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A、A1的指针偏转一样，如图（b）所示。则：
（1）通过R1的电流是多少？
（2）通过R2的电流是多少？
20.把电留住：
儿子：爸爸，电灯为什么要用两根线？爸爸：一根来电，一根还要让电回去．
儿子：那把这一根剪断，只让电来，不让它回去，咱家就再也不会停电了．
儿子的设想能成立吗？为什么？
答案解析部分
一、单选题
1.【答案】 C
【解析】根据电压表的使用规范分析即可。
【解答】A.电压表与灯泡L1并联，测L1的电压，故A错误；
B.电压表与灯泡L1并联，测L1的电压，故B错误；
C.电压表与灯泡L2并联，测L2的电压，故C正确；
D.电压表与灯泡L1并联，测L1的电压，故D错误。
故选C。
2.【答案】 B
【解析】在并联电路中，干路电流等于各支路电流之和。
【解答】根据实物图可知，两个灯泡并联，
甲电流表在干路上测总电流，乙电流表在灯泡L2的支路上，测L2的电流；
那么通过灯泡L2的电流就是0.2A，故C、D错误；
通过灯泡L1的电流为：I1=I总-I2=0.5A-0.2A=0.3A，故A错误，B正确。
故选B。
3.【答案】 C
【解析】在电流表上，同一排刻度对应两个数值，那么它们之间的倍数关系与两个量程的倍数关系相同，据此计算0~3A量程所对的读数即可。
【解答】根据图片可知，如果使用0~0.6A的量程，那么电流表的读数是0.44A；设0~3A量程所对的读数为x，那么得到：；解得：x=2.2A。
故选C。
4.【答案】 C
【解析】根据各个选项中的故障推测可能出现的现象，与实际情况一致的就是正确选项。
【解答】A. 如果电流表的正负接线柱接反了 ，那么电流表的指针应该反向偏转，故A不合题意；
B.如果待测电阻的电阻丝断了，那么整个电路没有电流，电流表的指针应该不动，故B不合题意；?
C.如果线路某处发生了短路，那么由于电阻太小，电流肯定很大，因此电流表的指针偏转到最大刻度，故C符合题意；
D.线路某处发生了断路，那么整个电路没有电流，电流表的指针应该不动，故D不合题意。
故选C。
5.【答案】 C
【解析】根据串联电路的电流规律分析即可。
【解答】根据图片可知，a、b两段导体为串联关系，根据串联电路中各处电流都相等的规律可知，这两处电流大小相等，即Ia=Ib。
故选C。
6.【答案】 B
【解析】根据并联电路的电流规律分析解答。
【解答】根据图片可知，两个灯泡并联，B点为上面灯泡的电流，C点为下面灯泡的电流，而A点为干路电流；根据并联电路中，干路电流等于各支路电流之和可知，它们之间的大小关系为： IA=IB+IC 。
故选B。
7.【答案】 C
【解析】电流表要与被测的用电器串联；电流表的接线要注意”正进负出“。
【解答】 灯L1、L2并联，用电流表测干路和支路的电流， 那么电流表要分别在干路和一条支路上，且”+“接线柱与正极相连，”-“接线柱与负极相连。
A.干路上的电流表正负接线柱弄反，故A错误；
B.支路上的两个电流表的正负接线柱弄反，故B错误；
C.电流表的位置正确，且正负接线柱连接正确，故C正确；
D.干路上的电流表正负接线柱弄反，故D错误。
故选C。
8.【答案】 C
【解析】（1）电流表的内阻很小，在电路中相当于一根导线；
（2）当电路两点之间有两条以上的通路时，如果其中一条通路上没有电阻，那么它就会将这两点之间的其他用电器全部短路。
【解答】根据图片可知，当电流经过开关到达灯泡L1的左边时，出现了两条通路，而上面的那条通路只有电流表，几乎没有电阻，因此会将下面的灯泡L1短路，导致它不发光；灯泡L2有电流经过，肯定正常工作。
故选C。
【答案】 D
【解析】（1）在并联电路中，干路电流等于各支路电流之和；
（2）首先根据乙、丙两图读出电流表的两个示数，然后根据并联电路的电流规律计算通过灯泡L1的电流。
【解答】根据乙图可知，A1选择量程0~0.6A，分度值为0.02A，那么示数为0.32A；
A2选择的量程0~3A，分度值为0.1A，那么示数为1.6A；
根据甲图可知，两个灯泡并联，而电流表A1在干路上测总电流，A2在支路上测灯泡L2的电流；
因此通过灯泡L1的电流为：I1=I总-I2=1.6A-0.32A=1.28A。
故选D。?
10.【答案】 D
【解析】（1）电流表的“+”接线柱与正极相连，“-”接线柱与负极相连；
（2）如果电流表使用的量程太小，那么会导致指针的偏转角度过大，甚至烧坏电流表。
【解答】A.有电流经过电流表，它的指针肯定摆动，故A错误；
B.电流表的接线柱“0.6”为“+”接线柱，电流就应该从它流入，因此指针会正常摆动，故B错误；
C.电流值太大，而量程太小，那么指针的偏转角度增大，故C错误；
D.指针摆动角度太大，电流表可能被烧坏，故D正确。
故选D。
二、填空题
11.【答案】 a；0.32
【解析】电流表指针向反方向偏转，说明“+”“-” 接线柱接反了，造成通过表中电流的方向相反。这样不但无法读数，还会损坏电流表。
【解答】由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，也就是电流从导线a进入了电流表；为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0.6”的接线柱相连，b与标有“-”的接线柱相连。图1中的电流表应该选择的是0～0.6A量程，对应的分度值为0.02A，此时电流表的示数为0.32A。
故答案为：a；0.32
12.【答案】 L2；0.28
【解析】（1）电流表与哪个用电器串联，它就测哪个用电器的电流；
（2）根据接线柱的接线情况确定电流表的量程和分度值，然后根据指针位置读数即可。
【解答】（1）如下图所示：

两个灯泡并联，电流表与灯泡L2串联，因此它测通过L2的电流；
（2）根据图2可知，电流表选择量程0~0.6A，分度值是0.02A，那么电流表的示数为：0.2A+0.02A×4=0.28A。
【答案】 2500；0.02；0.3
【解析】单位换算时，高级单位化低级单位，乘以进率；低级单位化高级单位，除以进率。
【解答】（1）2.5A=2.5×1000mA=2500mA；
（2）20mA=20×10-3A=0.02A；
（3）300μA=300×10-3mA=0.3mA。?
14.【答案】 B；c
【解析】（1）电流表必须与被测的用电器串联；
（2）如果并联电路的分流点在电流进入电流表之前，那么电流表测支路电流；如果分流点在电流流出电流表之后，那么它测干路电流。
【解答】若用电流表测L2的电流，那么电流表必须在L2的支路上，即在电流进入电流表之前分叉，因此线头M应该接在电流表前面的b点；若用电流表测并联电路中干路的电流，那么电流应该在流出电流表后分叉，因此线头M应该与电流表后面的c点相连。
15.【答案】 Ｌ1；0.3安；1.2安
【解析】（1）电流表与哪个用电器串联，它就测谁的电流；
（2）在并联电路中，干路电路大于支路电流，据此判断两个电流表的读数。
【解答】（1）据甲图可知，灯泡L1与L2并联，电流表a与灯泡L1串联，所以测L1的电流，电流表b测干路电流。
（2）a的两个示数是0.3A和1.5A，b的两个示数是0.24A和1.2A；因为b的示数大于a的示数，所以a的读数是0.3A，b的读数是1.2A。
三、实验探究题
16.【答案】
（1）错误
（2）不可行,电流表正负接线柱接反,指针反偏
（3）实验次数太少,结论可能具有偶然性
【解析】（1）灯泡L1和L2是并联，如果灯泡L2被短路，那么灯泡L1肯定同时也被短路，即L1不会发光；
（2）使用电流表时，应该使电流从“+”接线柱流入，“-”接线柱流出，否则，电流表的指针会反向偏转，造成损坏；
（3）在物理研究中，需要换用不同的实验器材多次完成实验，尽可能多的收集实验数据，这样得到的结论才更客观，更准确。
【解答】（1） 连接电路，闭合开关，发现L1亮，L2不亮，小明认为L2不亮的原因是L2被短路．小明的判断错误的；
（2） 实验中，小明将图中的c导线上端不动，下端由“0.6”接线柱改接到“一”接线柱上，其他都不变。该方法不可行，因为电流表正负接线柱接反，指针反偏；
（3） 根据实验数据小明得出的实验结论是：在并联电路中，干路电流等于各支路电流之和。其不妥之处是： 实验次数太少，结论可能具有偶然性。
17.【答案】
不相同
串联；C
电流表正负接线柱接反了；0.24
【解析】（1）在实验中，为了避免使用相同灯泡得到特殊的实验数据，以至于对实验结论产生影响，所以必须使用两个规格不同的灯泡进行实验；
（2）电流表应该与被测的用电器串联；如果要测干路电流，那么电流表就要接在干路上；
（3）在使用电流表时，如果电流表的正负接线柱接反，那么它的指针会反向偏转；首先根据丙图确定选择的量程和分度值，然后根据指针位置读数。
【解答】（1）实验中，应选两个规格不相同的小灯泡。
（2）电流表应串联）在被测电路中。因为C点在干路上，所以若要测量并联电路中的干路电流，则电流表应接在甲图中的C点。
（3）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是：电流表正负接线柱接反了；如丙图所示，电流表使用量程0~0.6A，分度值为0.02A，那么电流表的读数为0.24A。
四、解答题
18.【答案】 （1）通过灯L1的电流为I1=I-I2=1.5A-0.3A=1.2A
（2）通过灯L2的电流为I2=0.3A
（3）若在工作过程中一条支路突然烧断，由于干路中的电流等于支路电流的和，一条支路的电流变为0，则干路中的电流会减小，电流表A1的示数变小
【解析】（1）、（2）根据电路图知两只灯泡并联，再根据 两只电流表的指针相同判断干路中的电流表A1使用大量程，即A1的示数为1.5A，A2使用小量程，即A2的示数为0.3A，也是通过L2的电流；根据并联电路电流的规律求出通过L1的电流；（3）若 在工作过程中一条支路突然烧断 ，根据干路中的电流等于支路电流的和 知 电流表A1的示数将 变小。
19.【答案】
（1）解：据图可知，两个电阻是并联的关系，其中A1测量的是R1的电流，A测量的是总电流，由于电流表A、A1的指针偏转一样，所以电流表A选择的量程是0～3安；电流表A1选择的量程是0～0.6安。
故从图中可知：电流表A1的分度值是0.02安，所以A1的示数是0.4安；
电流表A的分度值是0.1安，所以其示数为2安，即总电流是2安，R1的电流是0.4安，
（2）解：根据并联电路的干路电流等于各支路电流之和可知：通过R2的电流是I2＝I－I1＝2安－0.4安＝1.6安。
【解析】（1）两个电阻是并联的关系，其中A1测量的是R1的电流，A测量的是总电流，由于电流表A、A1的指针偏转一样，所以电流表A选择的量程是0～3安；电流表A1选择的量程是0～0.6安，据此可求得通过R1的电流。
（2）根据并联电路的干路电流等于各支路电流之和求出通过R2的电流.
20【答案】
答：不能；因为电路闭合是电流形成的必要条件
【解析】形成持续电路的条件：一是有闭合回路；二是有电源．根据有持续电流条件进行解答．
