电路部分习题（有答案）

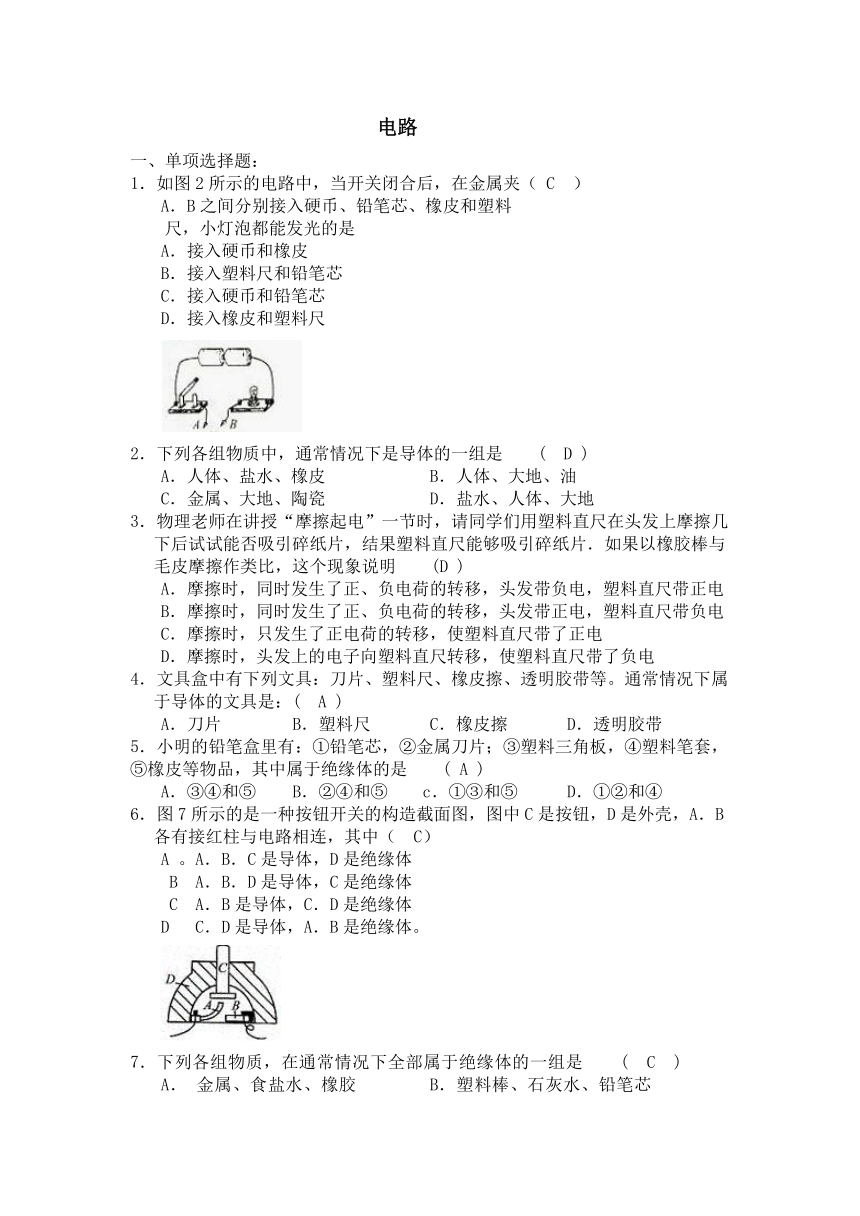

电路
一、单项选择题：
．如图2所示的电路中，当开关闭合后，在金属夹（ C ）
A．B之间分别接入硬币、铅笔芯、橡皮和塑料
尺，小灯泡都能发光的是
A．接入硬币和橡皮
B．接入塑料尺和铅笔芯
C．接入硬币和铅笔芯
D．接入橡皮和塑料尺
．下列各组物质中，通常情况下是导体的一组是 ( D )
A．人体、盐水、橡皮 B．人体、大地、油
C．金属、大地、陶瓷 D．盐水、人体、大地
．物理老师在讲授“摩擦起电”一节时，请同学们用塑料直尺在头发上摩擦几下后试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片．如果以橡胶棒与毛皮摩擦作类比，这个现象说明 (D )
A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电
B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电
C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电
D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电
．文具盒中有下列文具：刀片、塑料尺、橡皮擦、透明胶带等。通常情况下属于导体的文具是：( A )
A．刀片 B．塑料尺 C．橡皮擦 D．透明胶带
．小明的铅笔盒里有：①铅笔芯，②金属刀片；③塑料三角板，④塑料笔套，
⑤橡皮等物品，其中属于绝缘体的是 ( A )
A．③④和⑤ B．②④和⑤ c．①③和⑤ D．①②和④
．图7所示的是一种按钮开关的构造截面图，图中C是按钮，D是外壳，A．B各有接红柱与电路相连，其中（ C）
A 。A．B．C是导体，D是绝缘体
B A．B．D是导体，C是绝缘体
C A．B是导体，C．D是绝缘体
D C．D是导体，A．B是绝缘体。

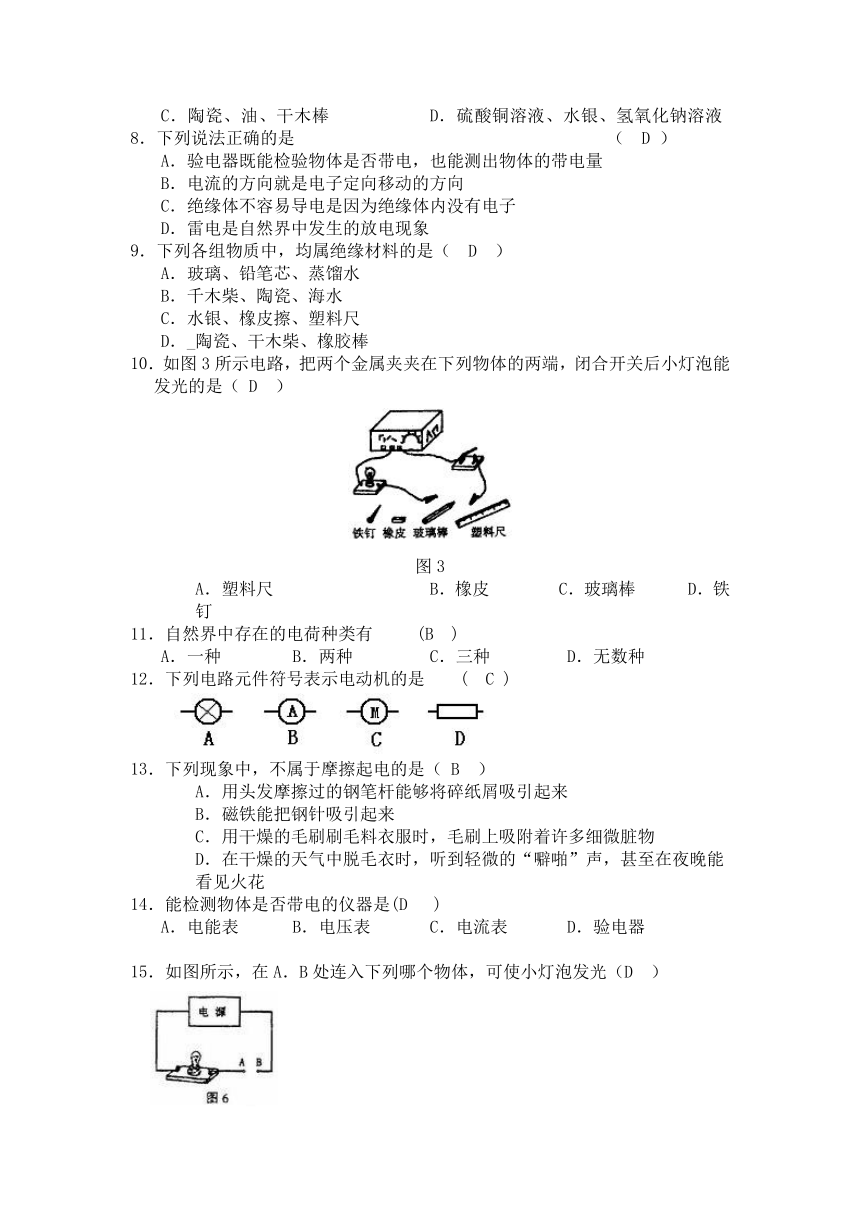

．下列各组物质，在通常情况下全部属于绝缘体的一组是 ( C )
A． 金属、食盐水、橡胶 B．塑料棒、石灰水、铅笔芯
C．陶瓷、油、干木棒 D．硫酸铜溶液、水银、氢氧化钠溶液
．下列说法正确的是 （ D ）
A．验电器既能检验物体是否带电，也能测出物体的带电量
B．电流的方向就是电子定向移动的方向
C．绝缘体不容易导电是因为绝缘体内没有电子
D．雷电是自然界中发生的放电现象
．下列各组物质中，均属绝缘材料的是（ D ）
A．玻璃、铅笔芯、蒸馏水
B．千木柴、陶瓷、海水
C．水银、橡皮擦、塑料尺
D．_陶瓷、干木柴、橡胶棒
．如图3所示电路，把两个金属夹夹在下列物体的两端，闭合开关后小灯泡能发光的是（ D　）
图3
　　A．塑料尺　　　 B．橡皮　　　　C．玻璃棒　　　D．铁钉
．自然界中存在的电荷种类有 (B )
A．一种 B．两种 C．三种 D．无数种
．下列电路元件符号表示电动机的是 ( C )
．下列现象中，不属于摩擦起电的是（ B　）
　　A．用头发摩擦过的钢笔杆能够将碎纸屑吸引起来
　　B．磁铁能把钢针吸引起来
　　C．用干燥的毛刷刷毛料衣服时，毛刷上吸附着许多细微脏物
　　D．在干燥的天气中脱毛衣时，听到轻微的“噼啪”声，甚至在夜晚能看见火花
．能检测物体是否带电的仪器是(D )
A．电能表 B．电压表 C．电流表 D．验电器

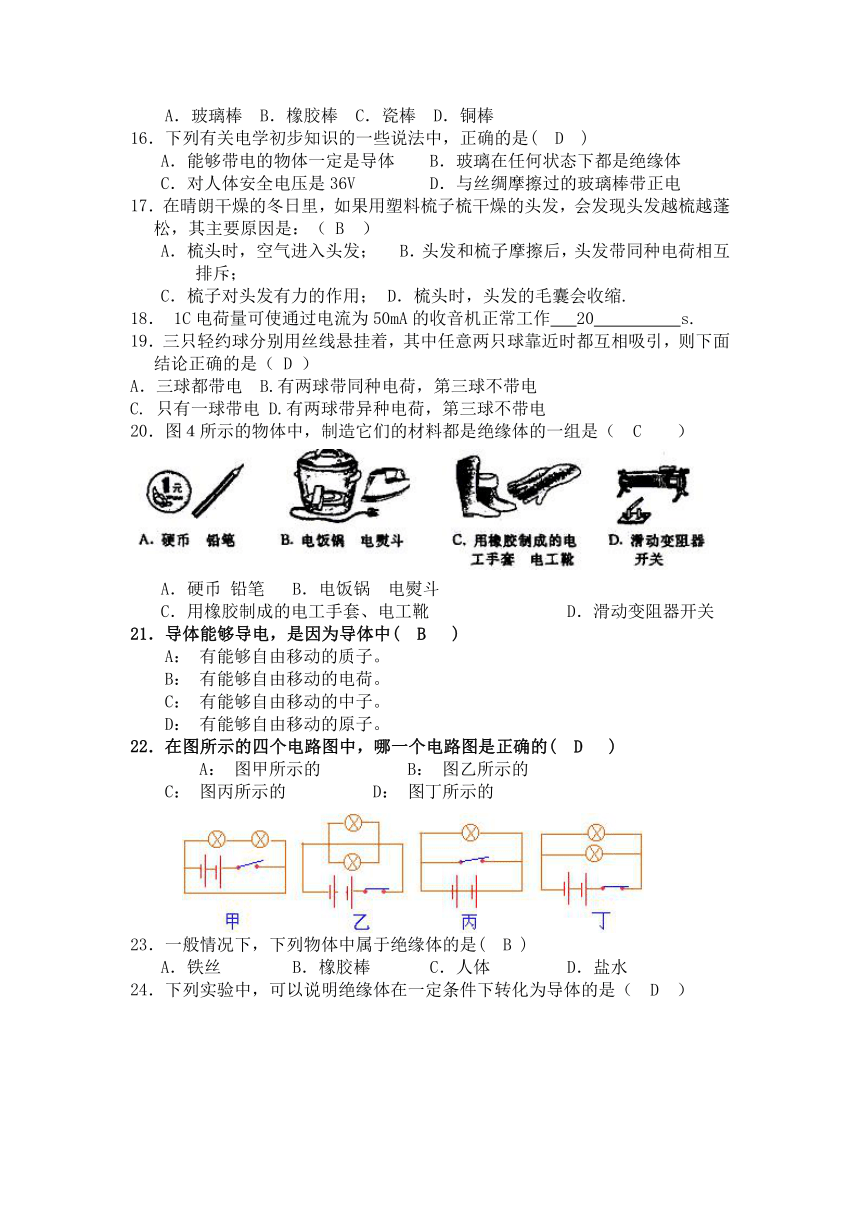

．如图所示，在A．B处连入下列哪个物体，可使小灯泡发光（D　）
A．玻璃棒 B．橡胶棒 C．瓷棒 D．铜棒
．下列有关电学初步知识的一些说法中，正确的是( D )
A．能够带电的物体一定是导体 B．玻璃在任何状态下都是绝缘体
C．对人体安全电压是36V D．与丝绸摩擦过的玻璃棒带正电
．在晴朗干燥的冬日里，如果用塑料梳子梳干燥的头发，会发现头发越梳越蓬松，其主要原因是：（ B ）
A．梳头时，空气进入头发； B．头发和梳子摩擦后，头发带同种电荷相互排斥；
C．梳子对头发有力的作用； D．梳头时，头发的毛囊会收缩.
． 1C电荷量可使通过电流为50mA的收音机正常工作 20 s.
．三只轻约球分别用丝线悬挂着，其中任意两只球靠近时都互相吸引，则下面结论正确的是（ D ）
A．三球都带电 B.有两球带同种电荷，第三球不带电
C. 只有一球带电 D.有两球带异种电荷，第三球不带电
．图４所示的物体中，制造它们的材料都是绝缘体的一组是（　C　　）
A．硬币 铅笔　 B．电饭锅　电熨斗　
C．用橡胶制成的电工手套、电工靴　 D．滑动变阻器开关
．导体能够导电，是因为导体中( B )
A： 有能够自由移动的质子。
B： 有能够自由移动的电荷。
C： 有能够自由移动的中子。
D： 有能够自由移动的原子。
．在图所示的四个电路图中，哪一个电路图是正确的( D )
A： 图甲所示的 B： 图乙所示的
C： 图丙所示的 D： 图丁所示的
．一般情况下，下列物体中属于绝缘体的是( B )
A．铁丝 B．橡胶棒 C．人体 D．盐水

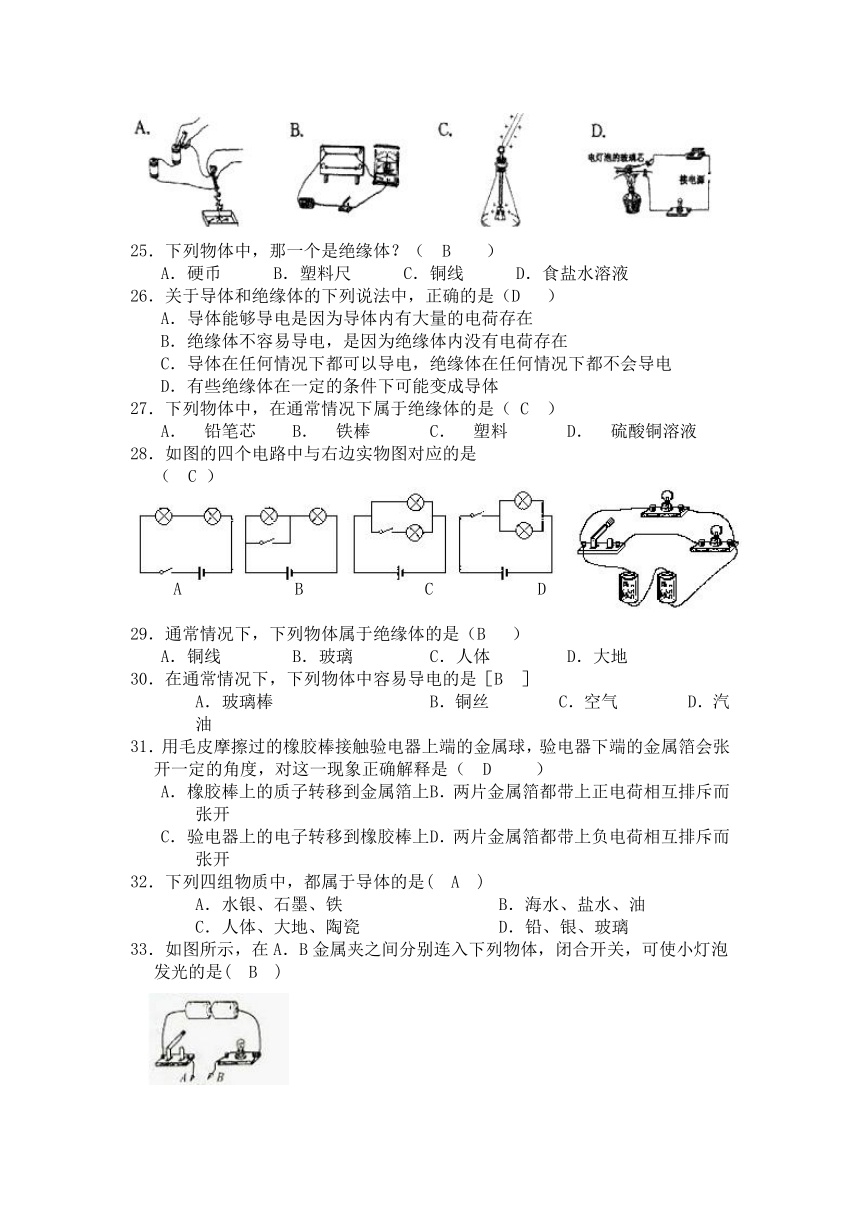

．下列实验中，可以说明绝缘体在一定条件下转化为导体的是（ D ）
．下列物体中，那一个是绝缘体？（　B　　）
A．硬币　　　B．塑料尺　　　C．铜线　　　D．食盐水溶液
．关于导体和绝缘体的下列说法中，正确的是（D　 ）
A．导体能够导电是因为导体内有大量的电荷存在
B．绝缘体不容易导电，是因为绝缘体内没有电荷存在
C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电
D．有些绝缘体在一定的条件下可能变成导体
．下列物体中，在通常情况下属于绝缘体的是（ C ）
A． 铅笔芯 B． 铁棒 C． 塑料 D． 硫酸铜溶液
．如图的四个电路中与右边实物图对应的是 （ C ）
A B C D
．通常情况下，下列物体属于绝缘体的是（B ）
A．铜线 B．玻璃 C．人体 D．大地
．在通常情况下，下列物体中容易导电的是［B　］
　　A．玻璃棒　　　 B．铜丝　　　　C．空气　　　　D．汽油
．用毛皮摩擦过的橡胶棒接触验电器上端的金属球，验电器下端的金属箔会张开一定的角度，对这一现象正确解释是（ D ）
A．橡胶棒上的质子转移到金属箔上 B．两片金属箔都带上正电荷相互排斥而张开
C．验电器上的电子转移到橡胶棒上 D．两片金属箔都带上负电荷相互排斥而张开
．下列四组物质中，都属于导体的是(　A　)
　　A．水银、石墨、铁　　　　　　　　　B．海水、盐水、油
　　C．人体、大地、陶瓷　　　　　　　　D．铅、银、玻璃

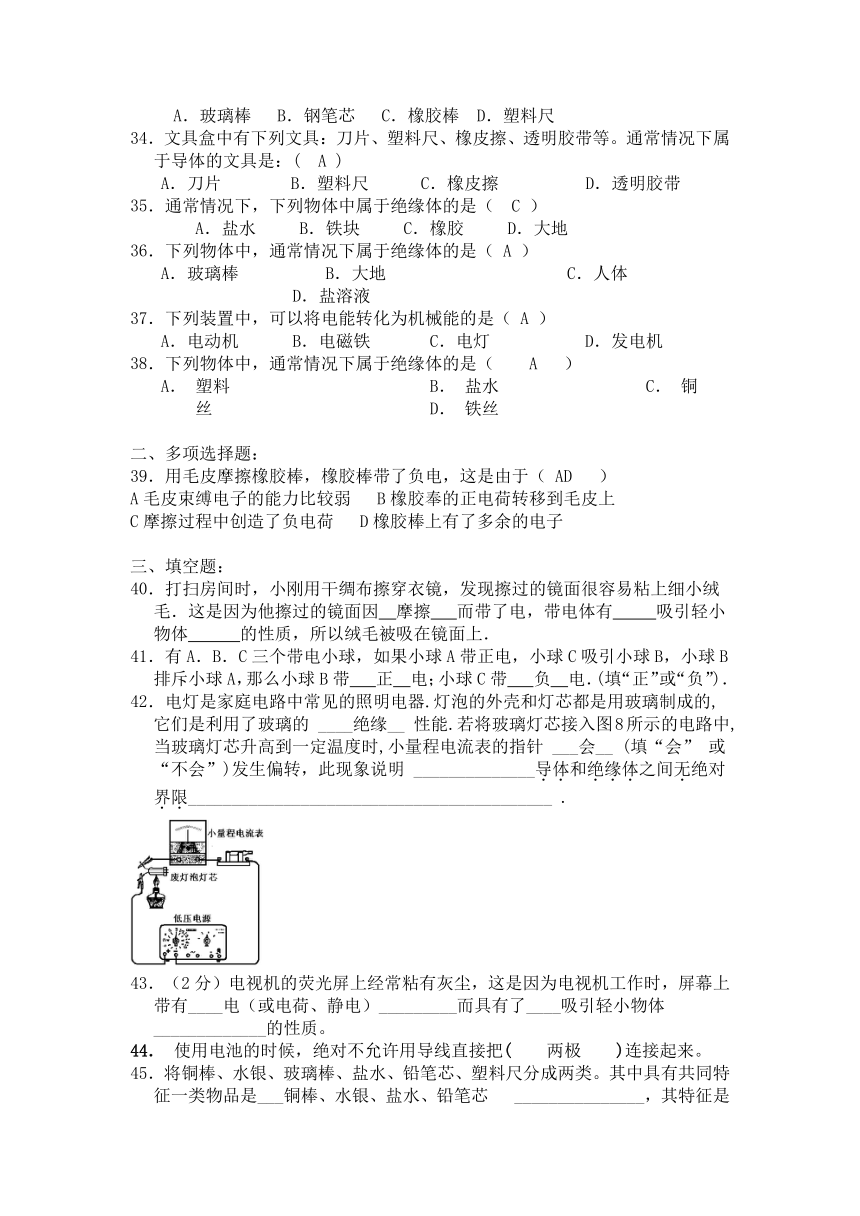

．如图所示，在A．B金属夹之间分别连入下列物体，闭合开关，可使小灯泡发光的是( B )
A．玻璃棒 B．钢笔芯 C．橡胶棒 D．塑料尺
．文具盒中有下列文具：刀片、塑料尺、橡皮擦、透明胶带等。通常情况下属于导体的文具是：( A )
A．刀片 B．塑料尺 C．橡皮擦 D．透明胶带
．通常情况下，下列物体中属于绝缘体的是（ C ）
　　A．盐水 　　B．铁块 　　C．橡胶 　　D．大地
．下列物体中，通常情况下属于绝缘体的是（ A ）
A．玻璃棒　　　　　B．大地　　　　 C．人体　　　　　 D．盐溶液
．下列装置中，可以将电能转化为机械能的是（ A ）
A．电动机　　　 B．电磁铁　　　 C．电灯　　　　　 D．发电机
．下列物体中，通常情况下属于绝缘体的是（ A ）
A． 塑料 B． 盐水 C． 铜丝 D． 铁丝
二、多项选择题：
．用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于（ AD ）
A毛皮束缚电子的能力比较弱 B橡胶奉的正电荷转移到毛皮上
C摩擦过程中创造了负电荷 D橡胶棒上有了多余的电子
三、填空题：
．打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛．这是因为他擦过的镜面因 摩擦 而带了电，带电体有 吸引轻小物体 的性质，所以绒毛被吸在镜面上．
．有A．B．C三个带电小球，如果小球A带正电，小球C吸引小球B，小球B排斥小球A，那么小球B带 正 电；小球C带 负 电．(填“正”或“负”)．
．电灯是家庭电路中常见的照明电器.灯泡的外壳和灯芯都是用玻璃制成的,它们是利用了玻璃的 ____绝缘__ 性能.若将玻璃灯芯接入图8所示的电路中,当玻璃灯芯升高到一定温度时,小量程电流表的指针 ___会__ (填“会” 或“不会”)发生偏转，此现象说明 ______________导体和绝缘体之间无绝对界限__________________________________________ .
．（2分）电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有____电（或电荷、静电）_________而具有了____吸引轻小物体_____________的性质。
． 使用电池的时候，绝对不允许用导线直接把( 两极 )连接起来。
．将铜棒、水银、玻璃棒、盐水、铅笔芯、塑料尺分成两类。其中具有共同特征一类物品是___铜棒、水银、盐水、铅笔芯 _______________，其特征是___导体（其他分类合理同样给分）_______________。
．有些用化纤布料做成的衣服穿在身上很容易弄脏，这主要是因为化纤布容易发生 摩擦起电 现象，从而 吸引 细小灰尘的缘故。
．当玻璃棒与丝绸摩擦后，玻璃棒失去电子带 正 电，丝绸得到电子带等 量的 负 电。
．如图所示，在金属夹A．B之间分别接入橡皮、铅笔芯、塑料尺，闭合开关，能使小灯泡发光的是____铅笔芯_________.
．电荷间的相互作用是：同种电荷互相排斥，异种电荷互相__吸引______．
．按图将电池、灯泡、电线连接起来，再依次把铅笔芯（碳棒）、塑料棒、玻璃棒、橡胶棒接到A．B之间，其中能使灯泡发光的是 铅笔芯
。
．陶瓷、橡胶、汽油、玻璃、碳笔、铝等物质，其中属于绝缘体的是＿＿陶瓷、橡胶、汽油、玻璃＿＿＿＿＿＿＿＿(至少填写2种)，选出两种你最熟悉的物质做电工材料，说明它的主要用途．
①＿＿橡胶用来做输电导线的外皮，起绝缘作用，防止漏电＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
②＿＿＿铝用来做导线内芯，起导电作用＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
橡皮、钢片、水银、玻璃、盐水这些物质中，常温下是液态的有　　　水银、盐水　　　　　　，通常情况下容易导电的有　　　钢片、水银、盐水　　　　　　　　。
．在干燥的天气里，用塑料梳子梳理干燥的头发，会发现头发随梳子飘起来，而且头发越梳越蓬松，这里涉及到的物理知识有：（1）____________（2）____________。摩擦起电、同种电荷互相排斥、异种电荷互相吸引。回答任意两个
．电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互____吸引__________。
四、实验与探究题：
．（分析探究题）图4是电工使用的胶把钢丝钳．它的设计和使用中应用了不少我们学过的物理知识，请你指出这种工具在设计上、结构上或使用中应用物理知识的三处地方，并写出所依据的物理知识．
应用物理知识的地方 依据的物理知识
例 钳口 钳口粗糙并有多条槽，可以增大压强和摩擦．
1.剪口；剪口面积小，可增大压强。
2.胶把；表面有凹凸花纹，可以增大摩擦。
3.胶把；胶把是绝缘颜料，可以绝缘。
4.整个钳；是省力杠杆，可以省力。
．（实验题）利用身边的物品进行物理实验，这种做法本身就是一种创新，请你利用常见的空易拉罐作为主要实验器材，并添加一些其他器材，设计两个物理小实验（力、热、声、光电学均可），并参照示例完成下表。
添加的主要器材 主要实验过程或方法（文字表述或画图说明均可） 说明或研究的物理问题
示例 盆、水 将空易拉罐放在盛水的盆中 用密度大于水的材料制成的物体也可以浮在水面上
．（实验题）小华用纯水和浓食盐水做研究鸡蛋的悬浮实验后，突然想到：能否从力学、热学、电学三种不同的角度，辨别出纯水和食盐水？请你帮助小华完成下表．
主要器材 判断依据
力学知识 密度计 F浮不变，ρ液越大，V排越小
热学知识 酒精灯、燃烧匙 盐水中溶有食盐，加热蒸发后有食盐析出
电学知识 电池、小灯泡、导线 纯水是绝缘体，盐水是导体
．（4分）下列各图是学们做过的物理实验，通过对实验现象的分析得出结论。
（1）图甲：抽掉玻璃板后，两瓶气体颜色逐渐变得均匀，说明：_____________________
(2)图乙：玻璃杯倒置过来，纸片不下落，说明_______________________________
(3)图丙：来回拉动绳子，胶塞被冲出，说明_______________________________
（4）图丁：玻璃珠被加热后，小灯泡发光，说明__________________________
．教室中使用的投影仪应用了凸透镜成 放大、实 (选填“放大”或“缩小”、“实”或“虚”)像的原理。某投影仪闭合一个开关电风扇先转动，再闭合一个开关灯才亮，由此可以判定灯与电风扇是 并 联的。
．串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是__串_联的，安装在教室里的几盏日光灯是__并_联的
．给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2，若干导线；请按要求设计一个报警电路，要求是：合上开亲S1时，绿灯亮，表示平安，合上开关S2时，电铃响同时红灯亮，表示有情况，请你根据上述要求在下边方框中画出电路图。
答案略
．（简答题）如图所示是一支一端已削好铅笔，你能利用它来说明两个物理现象（或实验）吗？如图，请你举出两例（限举两例）。
答：能。
本题可从力学、热学、光学、电学的不同角度来作答。每一种方法占2分。如：方法一：用手指压铅笔两端，根据手指的感觉，说明压强与受力面积有关。方法二：将铅笔立于阳光下，出现影子，说明光在空气中是沿直线传播的。方法三：用手搓铅笔会发热，说明摩擦生热(还可借助其他器材，只要方法正确即可)。
．（实验与探究题）小明参观了科技馆后,一组静电实验给他留下了深刻的印象,回来后他把实验情景绘成一幅平面示意图,图中A为放在绝缘支架上的带正电球体，B为用绝缘丝线悬吊的带正电的小球。先后将小球B悬吊在距离A球远近不同的Ｐ1、Ｐ2、Ｐ3处（如图所示）。
小球偏离竖直方向的原因是什么？
请你根据此图，提出一个问题。
（1）同种电荷相互排斥（或受到A球对它的排斥力）
（2）同种电荷间排斥力大小与电荷间距离有什么关系？（或电荷间排斥力与悬线偏离竖直方向角度有什么关系？或同种电荷间的排斥力大小与什么有关？）
A
B
