内力作用

(共17张PPT)
2、地质构造与地表形态
地壳运动的痕迹----地质构造
褶皱
断层
向斜山
背斜谷

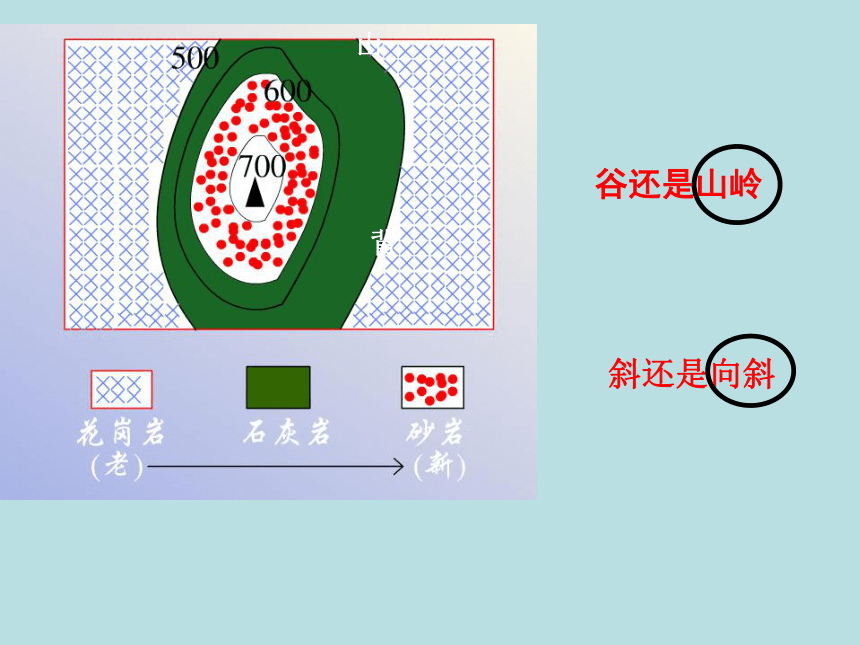

谷还是山岭
斜还是向斜
山
背
形 式 从岩层弯曲看 岩层新老关系 对地貌的
影响 原 因

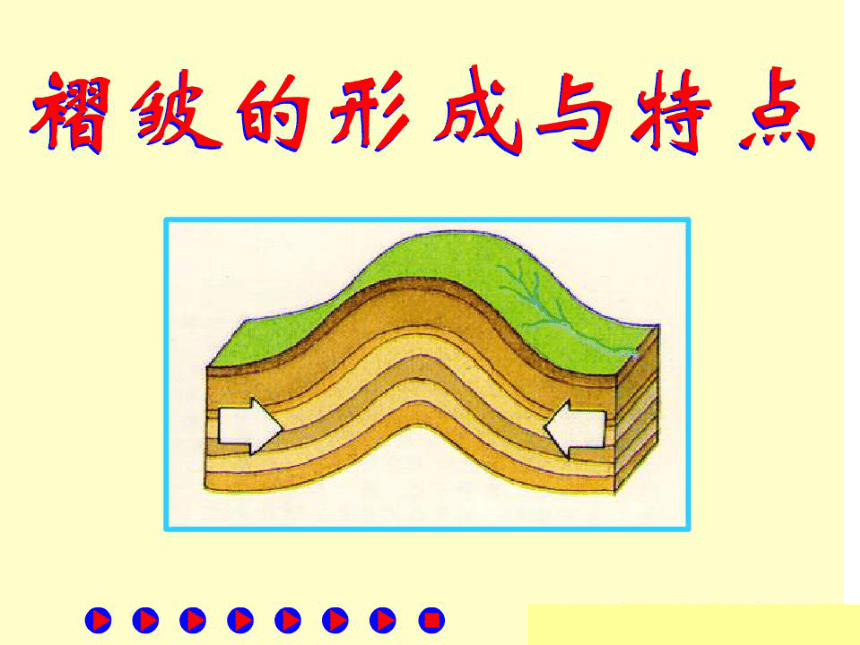

褶
皱

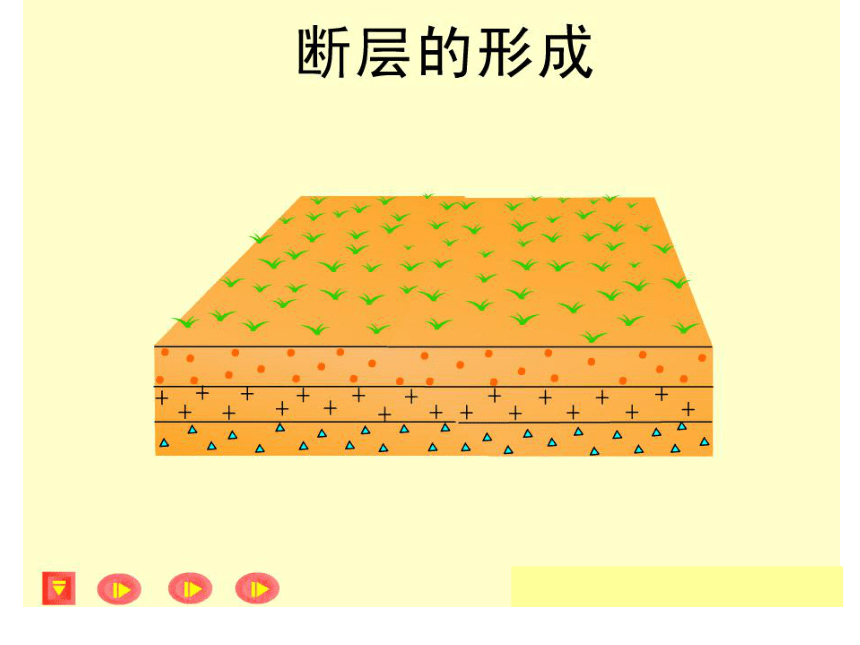

断
层
背斜
向斜
岩层向上拱起
岩层向下弯曲
岩层中心老、两翼新
岩层中心新、两翼老
一般成山
侵蚀成谷
一般成谷
侵蚀成山
岩层向上拱起
背斜顶部受到张力被侵蚀成谷地
岩层向下弯曲
向斜槽部受挤压，物质不易被侵蚀反而成山岭

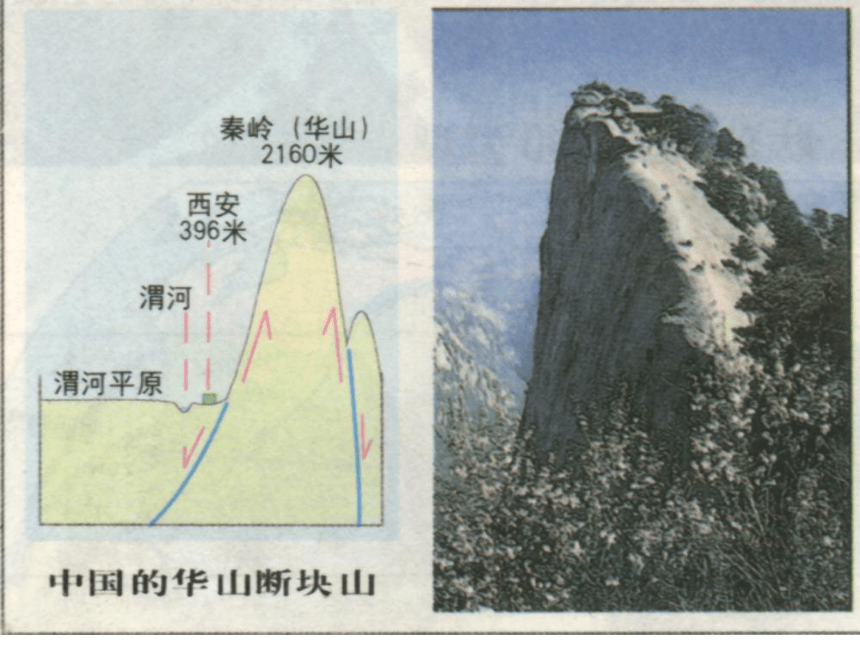

两条断层之间中间上升，两边下降，形成块状山地，如庐山、泰山
两条断层之间中间下降，两边上升，形成凹陷地带，如渭河平原、汾河谷地
地垒
地堑
1、读某地地质构造剖面图,回答下列问题:
（1）图中A、B、C、D、E五处，属背斜的是_________。
（2）从地形上看，C处是________，形成的原因是___________
______________________________。
（3）泰山的成因类型与图中____一致。
A
B
C
D
E
D
山岭
向斜槽部因受挤压，不易被侵蚀
A
——指导找矿、找水、工程建设
研究地质构造的意义
地质构造规律的应用
(1)利用向斜构造找水
　　向斜构造有利于地下水补给，两翼的水向中间汇集，下渗形成地下水，故打井可在向斜槽部打。
(2)利用背斜找油、气
　　　背斜是良好的储油构造。由于
　气最轻，分布于背斜顶部，水最
　重分布于底部，中间为石油。
(3)利用向斜、背斜确定钻矿位置
　　背斜顶部易被侵蚀，背斜岩层中的矿石很可能被侵蚀搬运走了，因此岩层中如含有某种矿产层如煤、铁矿等，往往保留在向斜部分的地下，钻探或打井应在向斜构造处。
(4)利用断层找水
　　断层往往是地下水出露的地方。
(5)建筑、工程隧道选址
　　在断层地带搞大型工程易诱发断层活动，产生地震、滑坡、渗漏等不良后果，造成建筑物塌陷，因此选址应避开断层。
　　向斜构造在地形上一般表现为盆地，修筑铁路、开凿隧道时应避开向斜部位，因为如果在向斜部位开凿，向斜是雨水汇集区，隧道可能变为水道。
2、目前我国已成为世界
主要的石油进口国，随着需求的增加，石油进
口量还将继续增长。近年，世界市场石油价格
持续走高。据此并读图回答下题。
右图为某地地层示意图。
从P点向下钻井，当钻头
位于①、②、③层时，可
能分别探测到：
A. 天然气、水、石油
B. 水、石油、天然气
C. 石油、天然气、水
D. 天然气、石油、水
D
（1）下列地点能够露天开采煤炭且比较安全的是
A．甲　B．乙　C．丙　D．丁
（２）在a、b两处采煤，最容易发生的矿难事故分别是
A．瓦斯爆炸和透水事故
B．井喷事故和瓦斯爆炸
C．透水事故和瓦斯爆炸
D．透水事故和井喷事故
3、 山西省煤炭资源丰富，是我国重要的能源基地，但在煤炭生产过程中，存在着安全事故隐患。读山西某地地质构造剖面，回答（1）～（２）题。
B
A
3、火山、地震活动和地表形态
火山爆发
地震形成的裂缝
火山：火山口、火山锥
地震:地壳断裂（裂缝）
汶川地震引起震中区域监测点的水平位移量达238厘米，沉降量达到70厘米，隆起量达30厘米。
地壳深处的断层运动会引发地震，并造成地层断裂错位。分析下面“某地区地层剖面示意图”，完成1～2题。
1．该地区地质历史上发生过地震至少
A．2次　B．3次　
C．4次　D．5次
2．根据图中断层与岩层的关系，可以推断
A．c断层早于②地层
B．b断层早于④地层
C．a断层早于b断层
D．c断层早于b断层
B
D
