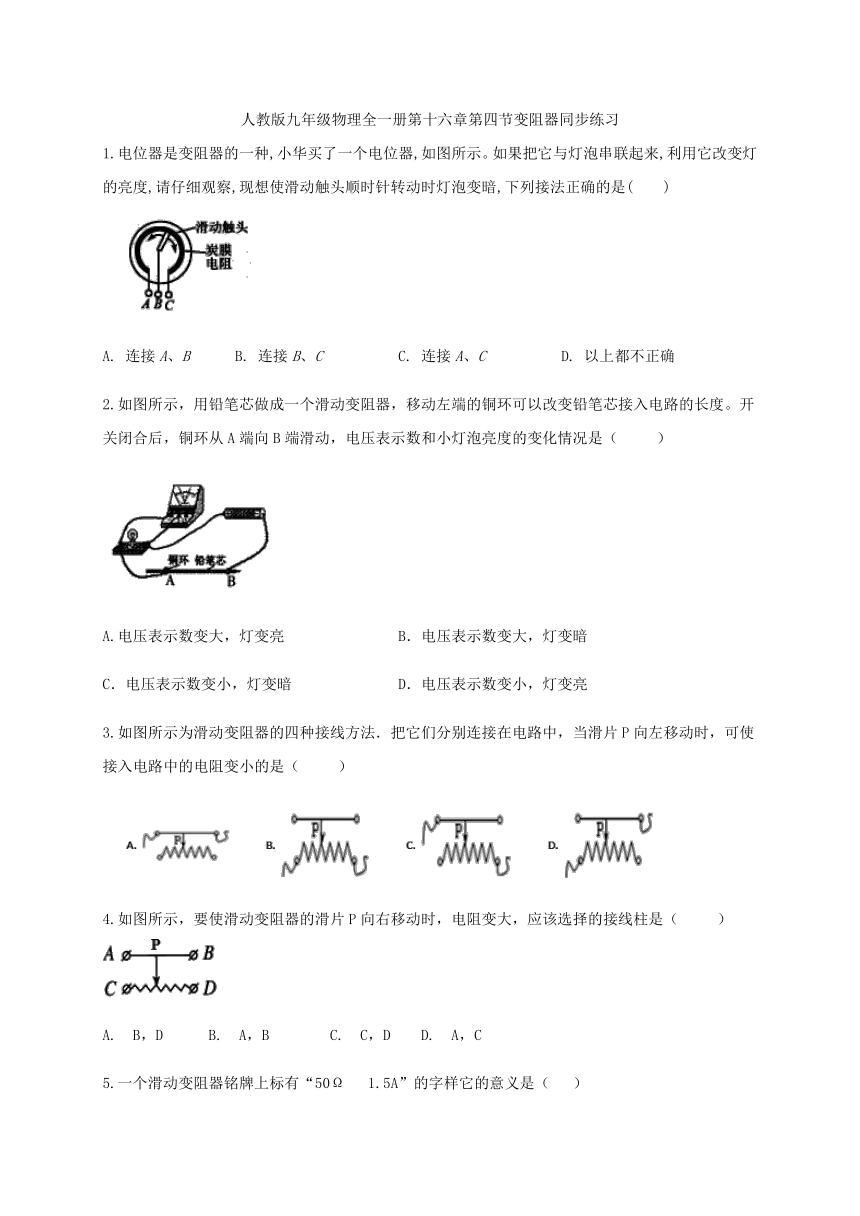

1.电位器是变阻器的一种,小华买了一个电位器,如图所示。如果把它与灯泡串联起来,利用它改变灯的亮度,请仔细观察,现想使滑动触头顺时针转动时灯泡变暗,下列接法正确的是(　　)?
A.
连接A、B?
?B.
连接B、C?????C.
连接A、C?????D.
以上都不正确????
2.如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是（
）
A.电压表示数变大，灯变亮
B．电压表示数变大，灯变暗
C．电压表示数变小，灯变暗
D．电压表示数变小，灯变亮
3.如图所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使接入电路中的电阻变小的是（
?
）
4.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应该选择的接线柱是（??
）
A.?B，D???B.?A，B????C.?C，D??D.?A，C
5.一个滑动变阻器铭牌上标有“50Ω?
1.5A”的字样它的意义是（
）
A.?电阻的最小值是50Ω，允许通过的最大电流是1.5A
B.?电阻的最小值是50Ω，允许通过的最小电流是1.5A
C.?电阻的最大值是50Ω，允许通过的最小电流是1.5A
D.?电阻的最大值是50Ω，允许通过的最大电流是1.5A
6.滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的(
)
A．温度
B．横截面积
C．长度
D．材料

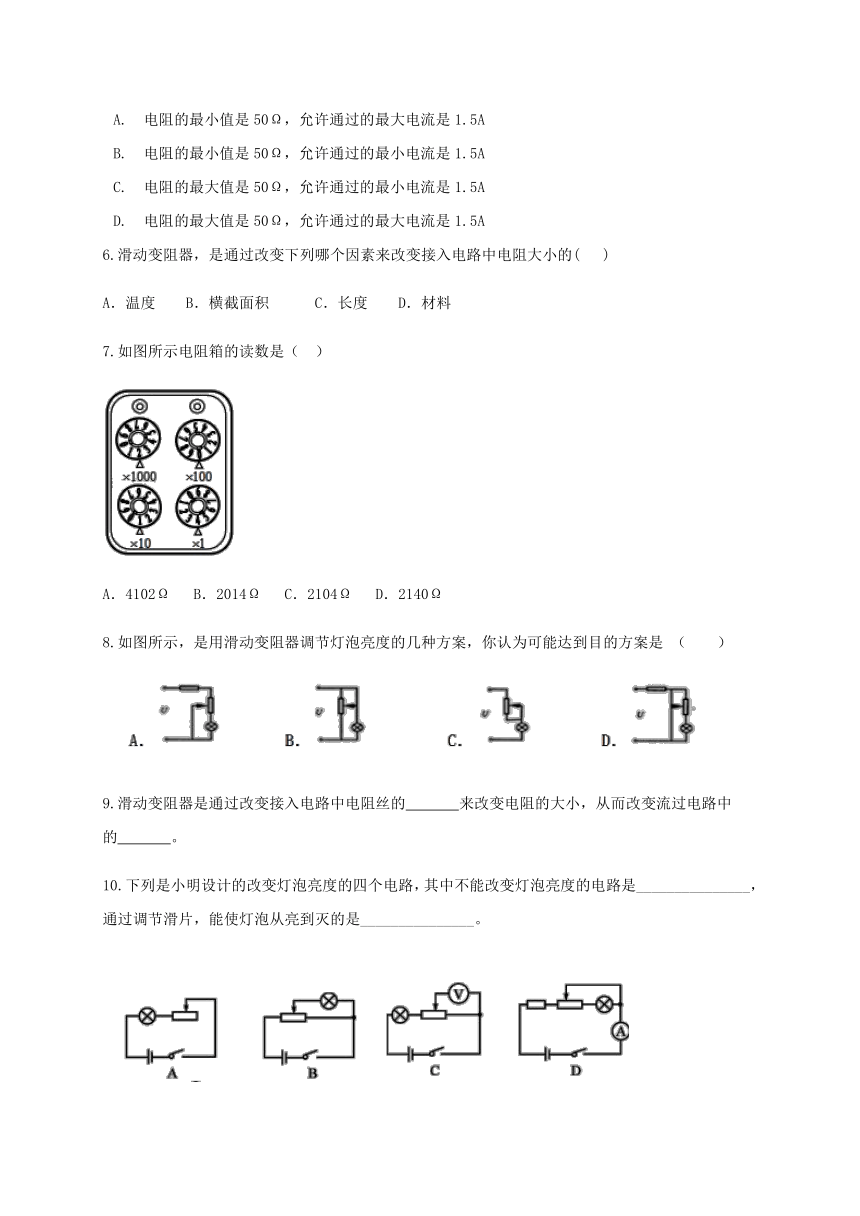

7.如图所示电阻箱的读数是（　）
A．4102Ω
B．2014Ω
C．2104Ω
D．2140Ω
8.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是
（　　）
9.滑动变阻器是通过改变接入电路中电阻丝的　
　来改变电阻的大小，从而改变流过电路中的　
　。
10.下列是小明设计的改变灯泡亮度的四个电路，其中不能改变灯泡亮度的电路是_______________，通过调节滑片，能使灯泡从亮到灭的是_______________。
11..如图所示,电路中导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化。这个实验说明铅笔芯是　　　　　　(选填“导体”或“绝缘体”),还能说明导体的电阻与　　　　　　　　有关。受此启发,人们制造了一种可以改变电阻的元件,叫作　　　　　　　　　。?
12.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板.无风时OC是竖直的，风越强，OC杆偏转的角度越大.AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可.通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________?。
13.电位器和滑动变阻器都是变阻器，它们的原理都是通过改变导体连入电路的长度从而改变电阻的大小。图是某电位器的结构示意图，电阻
R
的两端分别与接线端
A
、
C
相连，滑动片
P
的一端通过转轴
O
与接线端
B
相连，另一端与电阻片
R
接触良好，并能绕转轴
O
在电阻片
R
上滑动。已知PA段电阻片的阻值为4Ω，PC段电阻片的阻值为6Ω，将电位器
A
、
B
两个接线端分别接在电压为2.4V电源两端，此时通过电位器的电流是_________A，如果顺时针转动滑片，则通过电位器的电流将________（选填“增大”、“减小”或“不变”）。
14.如图所示的是插入式电阻箱的结构示意图。它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是________Ω。
15.如图1所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）按要求连接实物图。
（2）在图2虚线框内画出相应的电路图。
（3）在闭合开关前，滑动片P应调到
______
端。
（4）滑动变阻器的作用是
______
。
（5）当接变阻器的
______
两个接线柱接入电路的两种情况下，灯泡很亮，移动变阻器不起变阻作用。
答案
1-8
A
D
D?
D
D
C
　B
C
9.长度
电流
10.
CD
B
11.
导体　导体长度　滑动变阻器
12.滑动变阻器
13.0.6
增大
14.
15
7
15.（1）由电路图可知，电源的电压为3V，所以电压表的量程为0～3V，且与灯泡并联；
电路中电流约为0.5A，所以电流表的量程选0～0.6A，且与灯泡串联；
滑动变阻器的右下方接线柱必须接到电路中，然后把上端的任意接线柱连入电路，最后与开关、电源组成电路，如下图所示：
（2）先画出电源的符合，从正极开始依次画出开关、灯泡、电流表、滑动变阻器回到负极，最后电压表并联在灯泡的两端，如下图所示：
